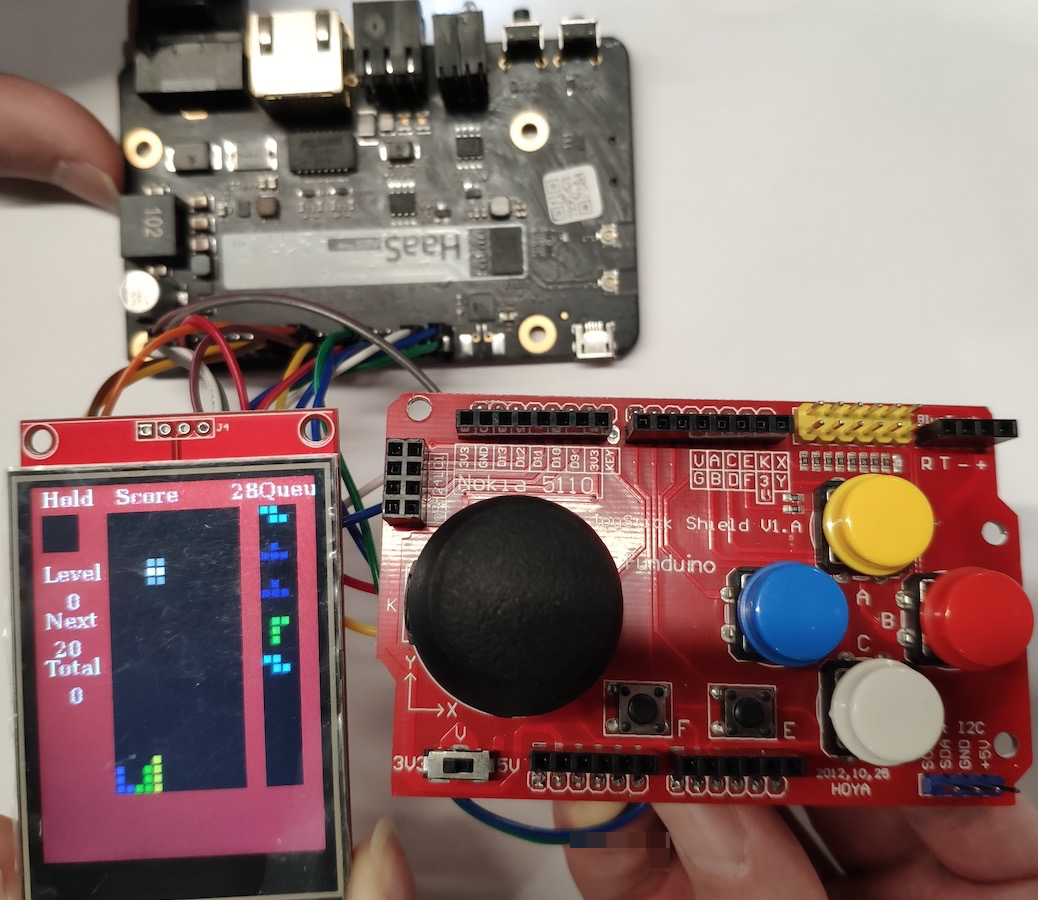

HaaS100除了在物聯網領域可以大顯身手外，還有哪些可能的玩法呢？今天就帶大家一起尋找童年的記憶，打造一臺復古街機，最終完工圖如下圖：

接下來我們分三個步驟來進行打造：

1. LCD及游戲手柄硬體接線
2. 驅動開發
3. 游戲開發

1、接線配置

1.1、LCD模塊

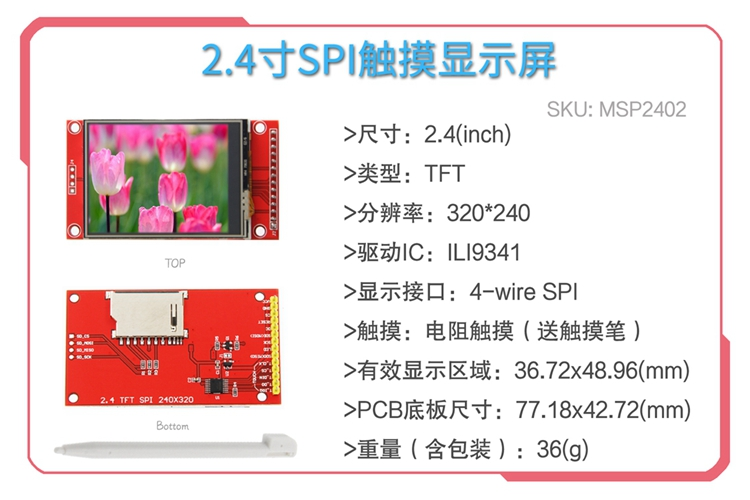

我們采用了2.4寸彩色LCD螢屏，解析度320*240，該螢屏使用SPI串口總線，因此使用較小的引腳數量就可以實作驅動，

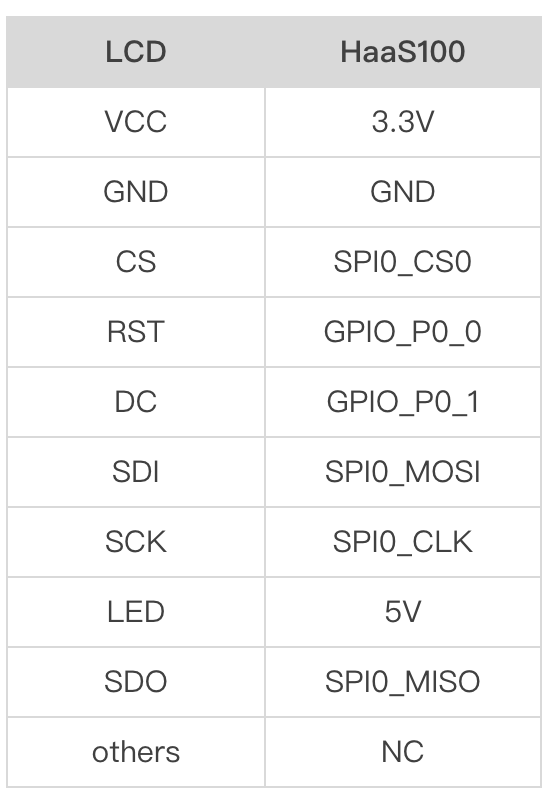

具體的接線配置如下，大家可以參考LCD模塊上的絲印以及HaaS100開發板的引腳配置來完成接線，如果想要修改該引腳配置，請記得在代碼中也進行更改嗷，

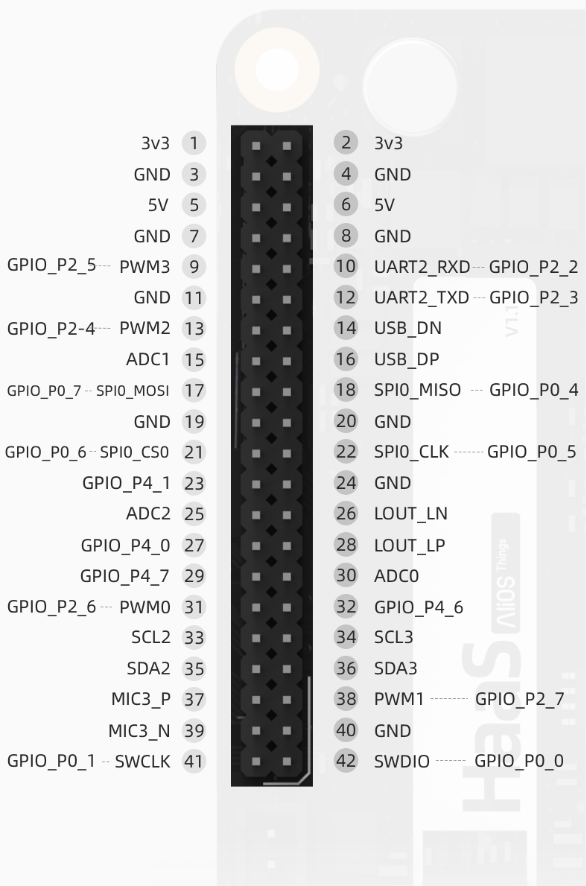

更多HaaS100的硬體規格請參考 https://help.aliyun.com/document_detail/184186.html?spm=a2c4g.11186623.6.642.7fd815815Xe5iP

1.2、🎮模塊

游戲拓展模塊采用的是Arduino的硬體生態，該游戲模塊具備了一個搖桿以及4顆按鍵，足夠適配大量街機游戲（街機經典配置），由于該模塊沒有具體的絲印，所以請開發者們參考下圖的接線方式，使用標注的引腳進行連接，這么有意思的一款模塊在以下地址購買：https://item.taobao.com/item.htm?spm=a1z09.2.0.0.3e082e8ddu5BB8&id=35422379433&_u=f1tg6s600889

2、驅動開發

2.1、 LCD模塊

LCD模塊與HaaS100的通訊方式為SPI，因此這里采用SPI0進行通訊，對于SPI0及相關GPIO的配置如下：

    // 硬體SPI0 最高通訊速度26MHz
	spi_ili9341.port = 0;
    spi_ili9341.config.mode = SPI_WORK_MODE_3; // CPOL = 1; CPHA = 1
    spi_ili9341.config.freq = 26000000;
    spi_ili9341.config.role = SPI_ROLE_MASTER;
    spi_ili9341.config.firstbit = SPI_FIRSTBIT_MSB;
    spi_ili9341.config.t_mode = SPI_TRANSFER_NORMAL;
    spi_ili9341.config.serial_len = 8;
    spi_ili9341.config.data_size = SPI_DATA_SIZE_8BIT;
    spi_ili9341.config.cs = SPI_CS_EN;

	// Data/Cmd引腳 用于切換發送指令或是資料
	gpio_ili9341_dc.port = ILI9341_DC_PIN;
    gpio_ili9341_dc.config = OUTPUT_PUSH_PULL;
    gpio_ili9341_dc.priv = NULL;

	// 復位引腳
    gpio_ili9341_reset.port = ILI9341_RESET_PIN;
    gpio_ili9341_reset.config = OUTPUT_PUSH_PULL;
    gpio_ili9341_reset.priv = NULL;

我們在驅動檔案中已經實作了多種繪圖函式，開發者可以直接使用這些繪圖函式來進行更多有意思的開發，

    void (*lcd_frame_draw)(uint32_t *frame);
    void (*lcd_area_draw)(uint16_t x, uint16_t y, uint16_t width, uint16_t height, uint32_t *frame, uint32_t areaSize);
    void (*lcd_line_draw)(uint16_t x0, uint16_t y0, uint16_t x1, uint16_t y1, uint32_t color);
    void (*lcd_rect_draw)(uint16_t x0, uint16_t y0, uint16_t x1, uint16_t y1, uint16_t borderWidth, uint32_t color);
    void (*lcd_fill_rect_draw)(uint16_t x0, uint16_t y0, uint16_t x1, uint16_t y1, uint32_t color);
    void (*lcd_circle_draw)(uint16_t x, uint16_t y, uint16_t r, uint16_t borderWidth, uint32_t color);
    void (*lcd_fill_circle_draw)(uint16_t x, uint16_t y, uint16_t r, uint32_t color);

2.2、🎮模塊

該模塊包含 搖桿 及 按鍵 兩部分，

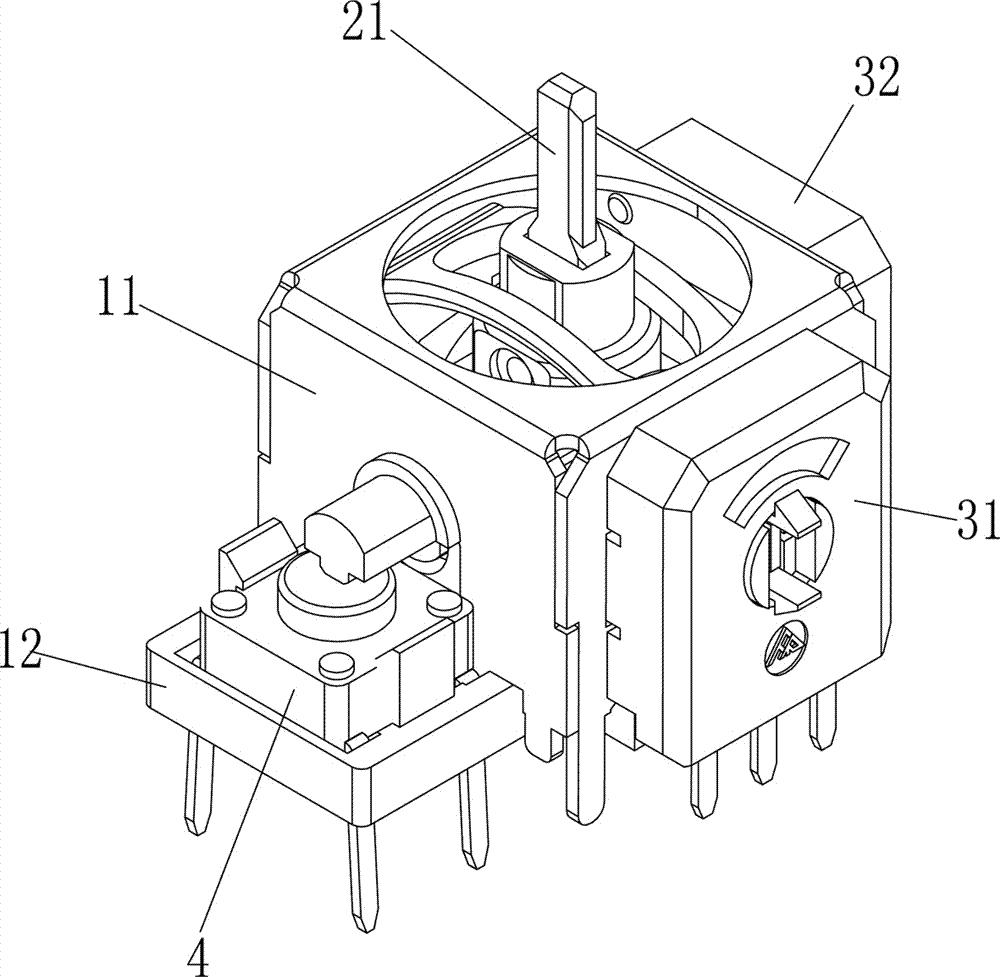

搖桿的結構是兩個相互垂直的彈性電位器，當用戶操作搖桿時，即引發電位器的阻值變動，進而改變觀測點輸出的電壓，因此只需要使用ADC采集觀測點的電壓值，便能夠得到搖桿的位置資訊，

ADC的讀取方法如下，需要注意的是，在每次 hal_adc_value_get 之前， 都需要進行 hal_adc_init ，才能進行有效地資料讀取，

hal_adc_init(&roll_X);
hal_adc_init(&roll_Y);

hal_adc_value_get(&roll_X, &roll_X_value, 5);
hal_adc_value_get(&roll_Y, &roll_Y_value, 5);

按鍵采用中斷檢測的方式，對于每個按鍵設定上升沿觸發中斷，并在中斷函式中完成鍵值的變換，

int game_key_init()
{
    int ret = 0;
    int key_num = straight; // 在這里填鍵值
    key_Y.port = 33;
    key_Y.config = IRQ_MODE;
    ret |= hal_gpio_init(&key_Y);
    // 上升沿觸發中斷函式 game_key_irq_fun， 同時傳入鍵值
    ret |= hal_gpio_enable_irq(&key_Y, IRQ_TRIGGER_RISING_EDGE, game_key_irq_fun, key_num);

    return ret;
}

void game_key_irq_fun(int key_num)
{
    // do your things here
    printf("key %d down\n", key_num);
}

3、游戲開發

3.1、SDL多媒體庫移植

單獨寫一個游戲很麻煩，怎么樣可以玩更多的游戲呢？這里就給大家介紹一個多媒體庫SDL，Why use SDL？用官方的話來講——“因為它是一個跨平臺的多媒體庫，提供了多種控制影像、聲音、和輸入設備的函式，可以讓游戲開發者專注于游戲本身”，這里為了幫你找回童年記憶，AliOS Things已經將SDL移植進來，

SDL移植后的代碼在：

./components/utility/SDL，

將底層LCD驅動和遙桿驅動適配到SDL，驅動適配的邏輯參考：

./components/utility/SDL2/src/video/alios/SDL_AliOS_framebuffer.c

./components/utility/SDL2/src/video/alios/SDL_AliOS_video.c

AOS_APP_GAME_DEMO宏定義相關代碼，

3.2、俄羅斯方塊游戲移植

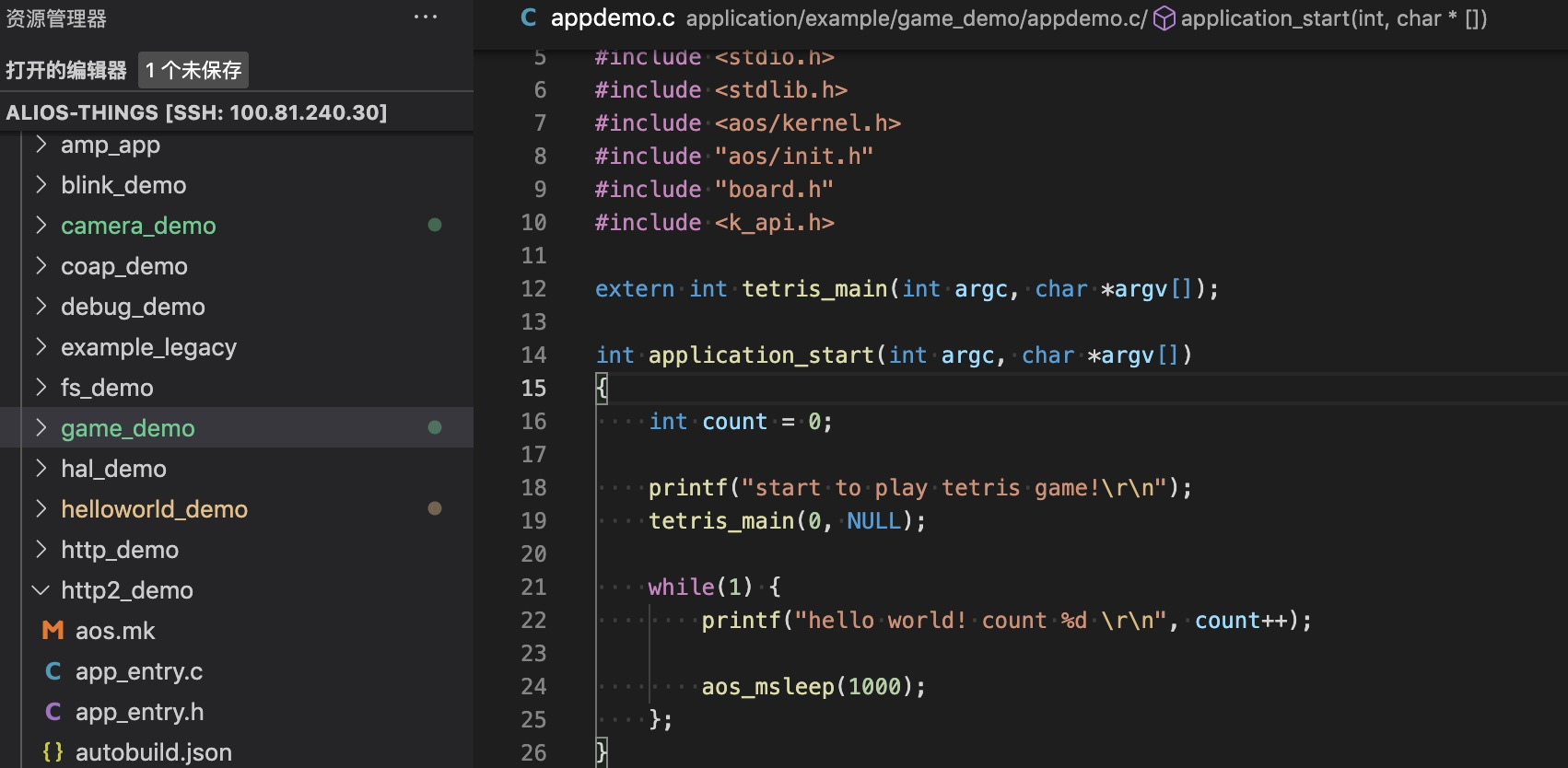

基于SDL的開源游戲在市面上已經非常多，在github上搜一搜一大把，當然我們先來一個經典俄羅斯方塊試試水https://github.com/andwn/sdl2-tetris，代碼已經移植好，你可以在AliOS Things的github倉庫中找到游戲demo，

4、游戲燒錄

游戲中涉及到字體，在編譯代碼前先將字體檔案拷貝到預編譯目錄：

 $cp application/example/game_demo/sdl2-tetris/data/DejaVuSerif.ttf ./platform/mcu/haas1000/prebuild/data/

編譯game demo:

$aos make game_demo@haas100 -c config
$aos make

燒錄以下兩個檔案：

參考燒錄方法鏈接

./out/wificamera_demo@haas100/binary/wificamera_demo@haas100.bin
./platform/mcu/haas1000/release/write_flash_gui/ota_bin/littlefs.bin

5、小結

到此為止，俄羅斯方塊玩起來了，如果覺得還不過癮，一起來嘗試移植其他的SDL游戲，找找童年的感覺，是不是很有意義呀，期待您的杰作，
