在Vue中封裝Echarts并使用

為什么要封裝

• 如果不封裝，每用一次圖表，都要重新配置一邊option，封裝起來方便復用，也方便統一管理，
• 解決元素以及視窗的resize等問題，
• 自己動手封裝，只需要看一份檔案，并且可以使用更多的原生功能，
• 看完這篇文章你或許覺得自己封裝并不難，

效果圖以及專案目錄

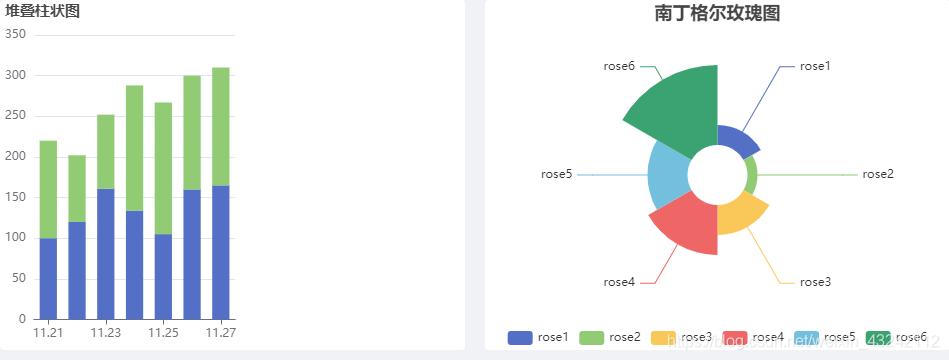

1、效果圖

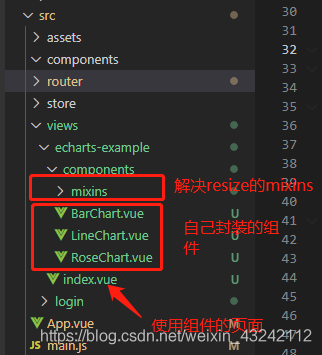

2、專案目錄

具體封裝程序

1、Echarts的安裝

npm i echarts --save

2、引入

• 全部引入
  在你使用Echarts的.vue單檔案直接使用以下陳述句引入：

import echarts from 'echarts'

• 按需引入
  圖省事可以整個引入，但是Echarts還是不小的，我們大部分只用到了其中的一部分功能，所以我推薦按需引入：

// 按需引入 引入 ECharts 主模塊
var echarts = require('echarts/lib/echarts')
// 引入柱狀圖
require('echarts/lib/chart/pie')
// 引入提示框和標題組件
require('echarts/lib/component/tooltip')
require('echarts/lib/component/title')
require('echarts/lib/component/legend')

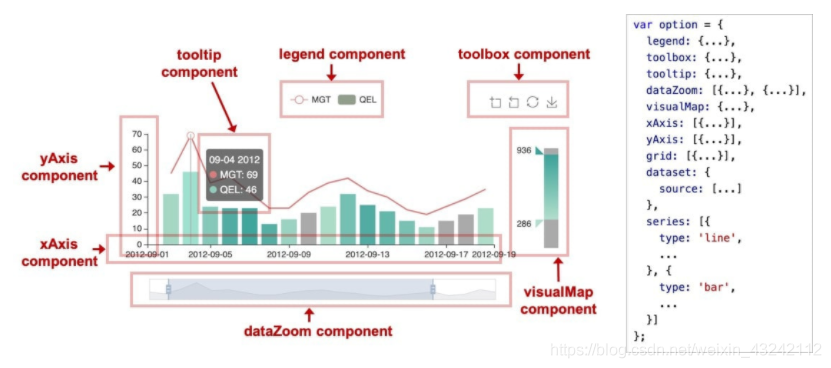

如果你想用某個組件，但是不清楚該組件屬于Echarts的哪一個組成部分，這時你可以查閱檔案，點進去滑鼠往下翻兩下就可以簡單下面這張圖了，里面說的也比較清楚：

3、封裝案例

此處以堆疊柱狀圖為例：BarChart.vue

<template>
  <div :class="className" :style="{height:height,width:width}" />
</template>

<script>
// 按需引入 引入 ECharts 主模塊
var echarts = require('echarts/lib/echarts')
// 引入柱狀圖
require('echarts/lib/chart/bar')
// 引入提示框和標題組件
require('echarts/lib/component/tooltip')
require('echarts/lib/component/title')
import chartResize from './mixins/chart-resize'

export default {
  mixins:[chartResize],
  props: {
    className: {
      type: String,
      default: 'chart'
    },
    width: {
      type: String,
      default: '100%'
    },
    height: {
      type: String,
      default: '350px'
    },
    // 父組件傳遞過來的圖表資料
    chartData: {
      type: Object,
      required: true
    }
  },
  data() {
    return {
      // Echarts實體
      chart: null
    }
  },
  watch: {
    /* 如果圖表資料是后臺獲取的，監聽父組件中的資料變化，重新觸發Echarts */
    chartData: {
      deep: true,
      handler(val) {
        this.setOptions(val)
      }
    }
  },
  mounted() {
    /* 圖表初始化 */
    this.$nextTick(() => {
      this.initChart()
    })
  },
  beforeDestroy() {
    if (!this.chart) {
      return
    }
    /* 釋放圖表實體 */
    this.chart.dispose()
    /* dispose 會釋放內部占用的一些資源和事件系結，但是解除實體的參考我們是做不到的，所以需要重新賦值為null */
    this.chart = null
  },
  methods: {
    initChart() {
      this.chart = echarts.init(this.$el)
      this.setOptions(this.chartData)
    },
    setOptions({ days, data1, data2 } = {}) {
      this.chart.setOption({
        title: {
          text: '堆疊柱狀圖',
          textStyle: {
            fontSize: 15
          }
        },
        tooltip: {
          trigger: 'axis',
          axisPointer: { // 坐標軸指示器，坐標軸觸發有效
            type: 'shadow' // 默認為直線，可選為：'line' | 'shadow'
          }
        },
        grid: {
          top: 35,
          left: '2%',
          right: '2%',
          bottom: '3%',
          containLabel: true
        },
        xAxis: [{
          type: 'category',
          data: days,
          axisTick: {
            alignWithLabel: true
          }
        }],
        yAxis: [{
          type: 'value',
          axisTick: {
            show: false
          }
        }],
        series: [{
          name: '數量一',
          type: 'bar',
          stack: 'vistors',
          barWidth: '60%',
          data: data1,
          animationDuration:2000
        },
        {
          name: '數量二',
          type: 'bar',
          stack: 'vistors',
          barWidth: '60%',
          data: data2,
          animationDuration:2000
        }]
      })
    }
  }
}
</script>

• 在實際的情況當中，我們使用的圖表資料一般都是從后臺動態獲取的，我們就需要對父組件傳遞過來的chartData進行監聽，資料變化時，觸發Echarts，進行視圖的更新：

watch: {
	/* 如果圖表資料是后臺獲取的，監聽父組件中的資料變化，重新觸發Echarts */
	chartData: {
	  deep: true,
	  handler(val) {
	    this.setOptions(val)
	  }
	}
}

• 在組件銷毀時，請不要忘記以下操作，釋放一定的記憶體空間：

beforeDestroy() {
    if (!this.chart) {
      return
    }
    /* 釋放圖表實體 */
    this.chart.dispose()
    /* dispose 會釋放內部占用的一些資源和事件系結，但是解除實體的參考我們是做不到的，所以需要重新賦值為null */
    this.chart = null
  },

4、使用組件的頁面

index.vue

<template>
  <div id="echarts-container">
    <el-row :gutter="20">
      <el-col :span="12">
        <div class="grid-content bg-purple">
          <bar-chart :chartData="barChartData"/>
        </div>
      </el-col>
      <el-col :span="12">
        <div class="grid-content bg-purple">
          <rose-chart />
        </div>
      </el-col>
    </el-row>
    <el-row style="background-color:#fff">
      <line-chart :chartData="lineChartData" />
    </el-row>
  </div>
</template>
<script>
// 引入組件
import BarChart from './components/BarChart'
import RoseChart from './components/RoseChart'
import LineChart from './components/LineChart'
export default {
  // 注冊區域組件
  components:{
    BarChart,
    RoseChart,
    LineChart
  },
  data() {
    return {
      // 柱狀圖資料
      barChartData: {
        days: ['11.21', '11.22', '11.23', '11.24', '11.25', '11.26', '11.27'],
        data1: [100, 120, 161, 134, 105, 160, 165],
        data2: [120, 82, 91, 154, 162, 140, 145]
      },
      // 折線圖資料
      lineChartData: {
        expectedData: [4, 9, 12, 11, 5, 2, 9],
        actualData: [10, 4, 3, 11, 13, 10, 7]
      }
    }
  }
}
</script>
<style lang="less" scoped>
#echarts-container{
  width: 100%;
  height: 100%;
  background-color: #F0F2F5;
  .el-row {
    margin-bottom: 20px;
    &:last-child {
      margin-bottom: 0;
    }
  }
  .el-col {
    border-radius: 4px;
  }
  .bg-purple-dark {
    background: #99a9bf;
  }
  .bg-purple {
    background: #fff;
  }
  .bg-purple-light {
    background: #e5e9f2;
  }
  .grid-content {
    border-radius: 4px;
    min-height: 36px;
  }
  .row-bg {
    padding: 10px 0;
    background-color: #f9fafc;
  }
}
</style>

• 在這個頁面簡單的使用了Element-UI的柵格布局，
• 在使用自己封裝的Echarts組件時，也進行了資料的傳入，

5、使用mixins解決resize問題

Echarts有更新資料的特性，以及視窗縮放時不能自適應的問題，這樣導致資料更新了Echarts視圖卻沒有更新，視窗縮放引起echarts圖形變形問題，如下：

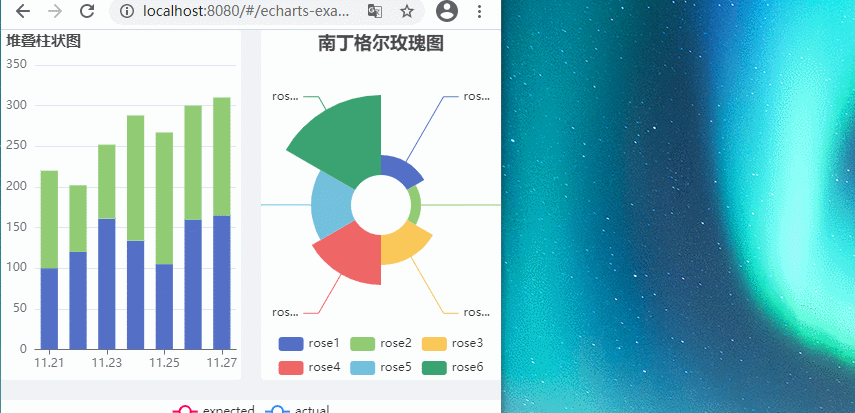

視窗變化，但是視圖卻沒有自適應，就導致出現顯示的問題，

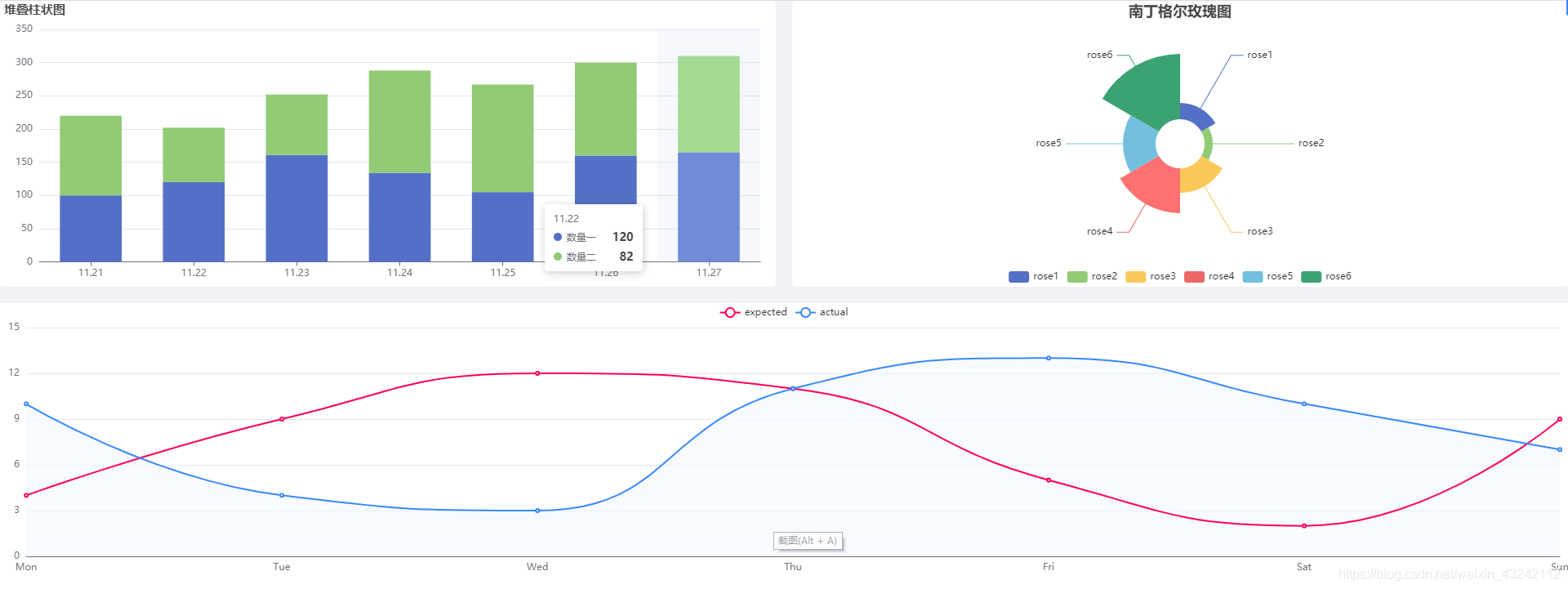

但是使用了自定義的mixins之后，可以隨著視窗的變化而自適應：

自定義的mixins代碼如下：chart-resize.js

import ResizeListener from 'element-resize-detector';
export default {
  methods: {
    /* 對chart元素尺寸進行監聽，當發生變化時同步更新echart視圖 */
    chartEleResizeListener() {
      const chartInstance = ResizeListener({
        strategy: 'scroll',
        callOnAdd: true
      });
      chartInstance.listenTo(this.$el, () => {
        if (!this.chart) return;
        this.chart.resize();
      });
    },

    /* 當視窗縮放時，echart動態調整自身大小 */
    windowResizeListener() {
      if (!this.chart) return;
      this.chart.resize();
    }
  },
  mounted() {
    window.addEventListener('resize', this.windowResizeListener);
    this.chartEleResizeListener();
  },
  beforeDestroy() {
    window.removeEventListener('resize', this.windowResizeListener);
  }
}

6、element-resize-detector

是一個監聽元素大小改變的插件，除了視窗的大小改變會引起變形之外，echart實體的父元素大小改變也會使其變形，所以我們還要對其父元素大小改變進行監聽，做到完全的自適應，

寫在最后

如有不足，歡迎指正，
對原始碼感興趣歡迎訪問我的github，
