STM32 CubeMX學習：0. 搭建開發環境
前言
0.1 軟體的安裝
0.2 軟體使用
0.3 新建工程
總結

前言

CubeMx 是一個由 ST 推出的芯片圖形化配置工具，為了使開發者盡可能地可以不再關心底層，允許用戶使用圖形化向導生成C初始化代碼，

0.1 軟體的安裝

在網上有很多安裝的相關教程，我這里不做過多的介紹，直接給出我目前的開發環境配置

HOST-OS : 		Windows-10 pro
STM32 Cube ：	v5.6
MCU : 			STM32F407
LIB : 			stm32cube_fw_f4_v1250
KEIL:  			MDK V5

注意：使用CubeMX軟體需要提前安裝對應版本的Java環境，只需安裝jre即可
我這里使用的CubeMX版本為5.6，官方推薦使用Java8

0.2 軟體使用

看到這里，相信大家已經安裝好了CubeMx
如果是第一次安裝的話，也要把HAL的包下載好：
下載包
（1）打開軟體
（2）Help --> Manage embeded software packages
（3）勾選對應的芯片包，Install now （stm32cube_fw_f4_v1250.zip）

注意：包的位置可以通過: Help -> Updater Settings中的Repository Folder重新指定，這樣大家就不怕軟體撐破自己的C盤啦

0.3 新建工程

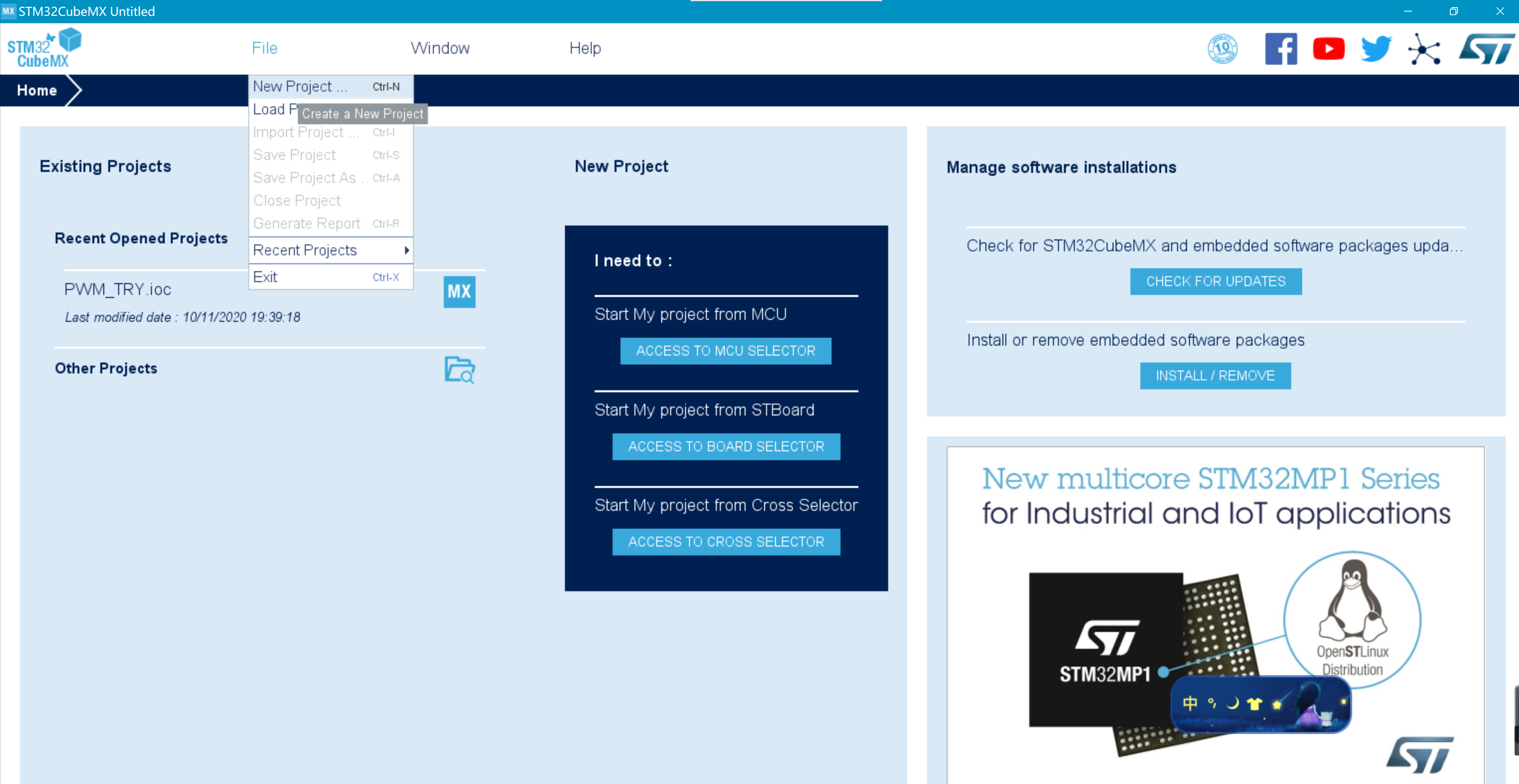

打開CubeMX軟體，在file選項里選擇“New Project”

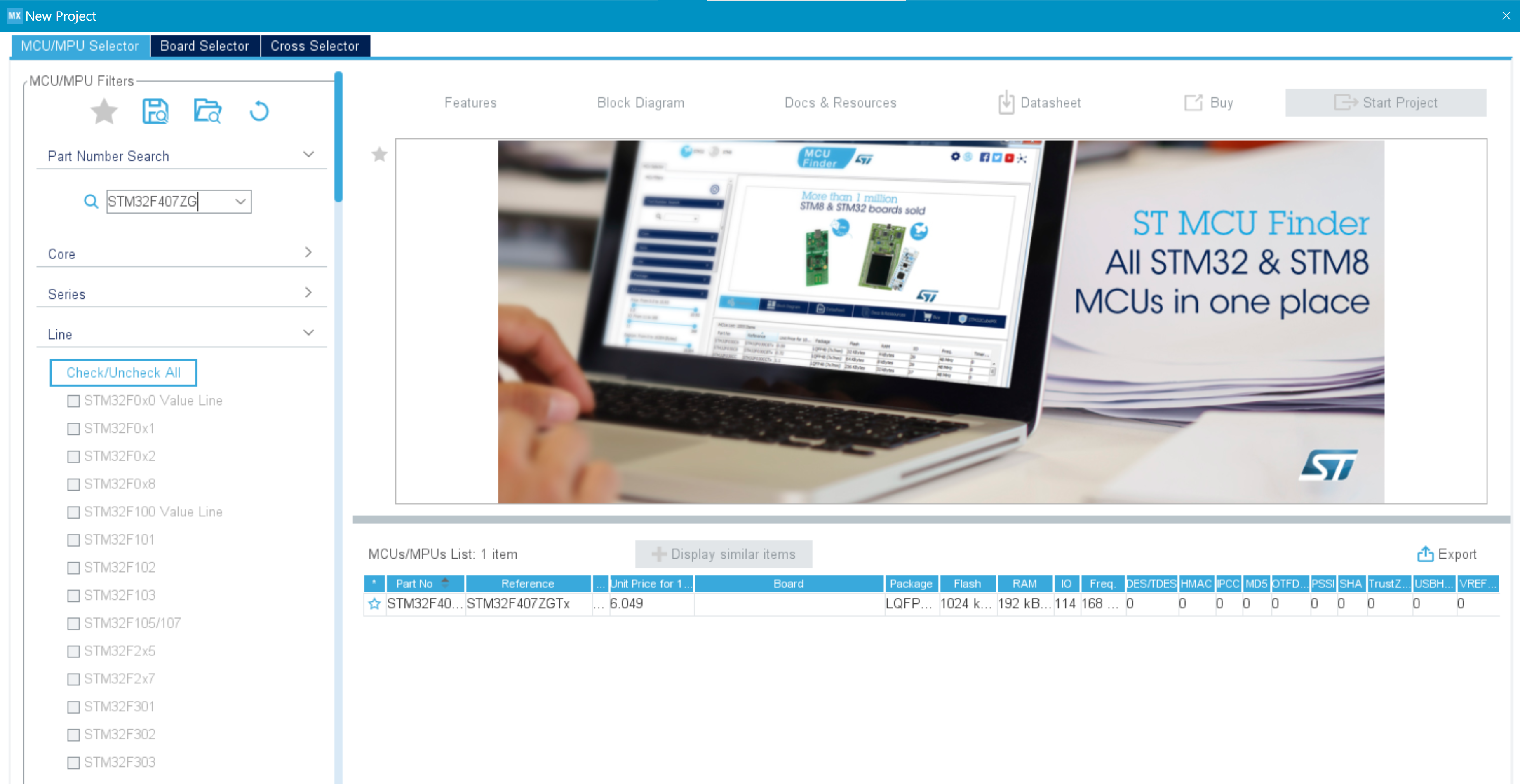

搜索“STM32F407ZG",選擇"STM32F407ZGTx"

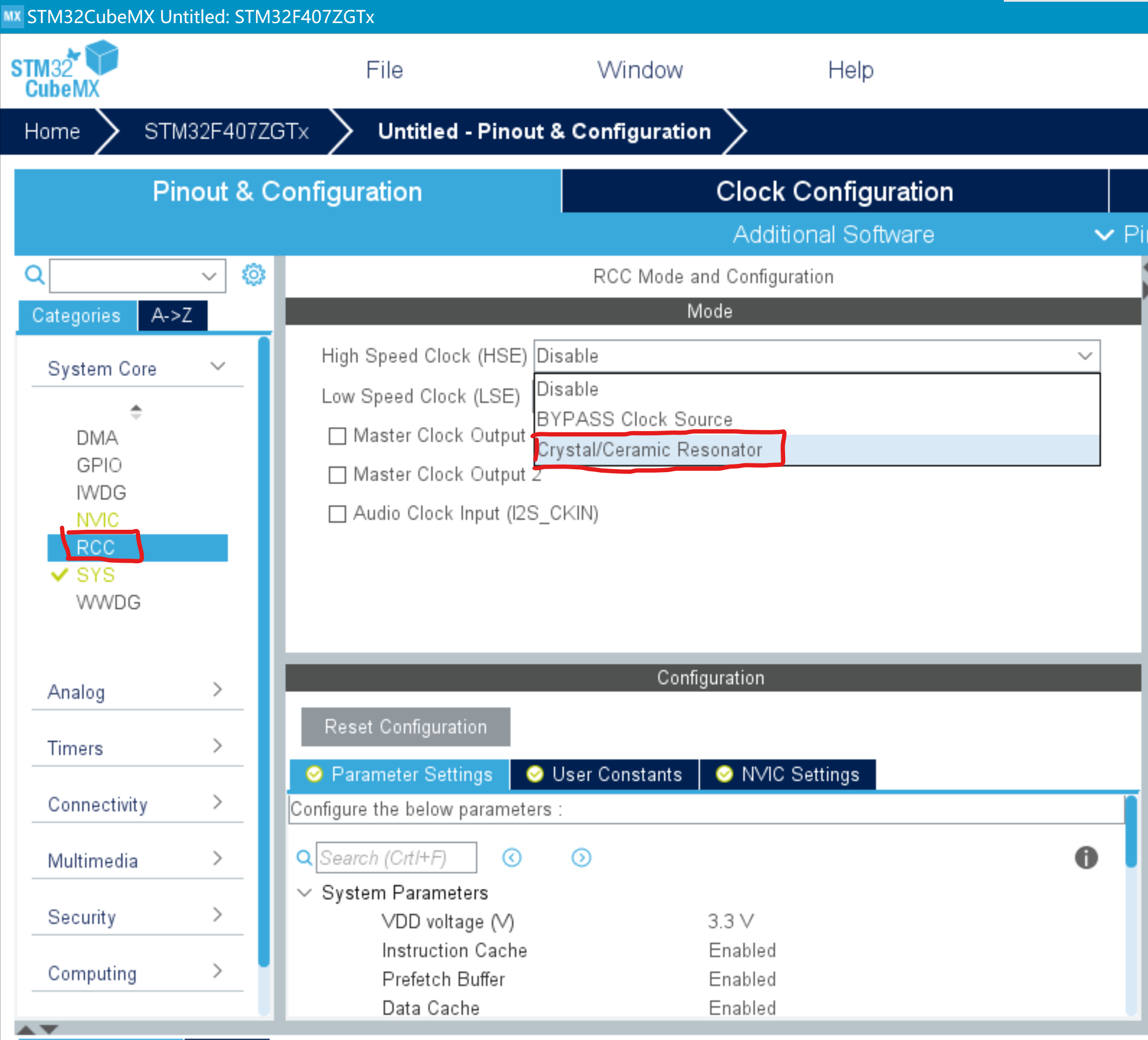

在Cystem Core 下選擇RCC選項，在RCC mode and Configuration 中的 High Speed Clock(HSE)下選擇Crystal/Ceramic Resonator

一些知識的補充

STM32CubeMX中外部時鐘配置可選型別為
Disable 、 BYPASS Clock Source（旁路時鐘源） 、Crystal/Ceramic Resonator（石英/陶瓷 晶振） 三種型別，

旁路時鐘源：指無需使用外部晶體時所需的芯片內部時鐘驅動組件，直接從外界匯入時鐘信號，
猶如芯片內部的驅動組件被旁路了，只需要外部提供時鐘接入OSC_IN引腳，而OSC_OUT引腳懸空，

外部晶體/陶瓷諧振器(HSE晶體)模式：該時鐘源是由外部無源晶體與MCU內部時鐘驅動電路共同配合形成，
有一定的啟動時間，精度較高，OSC_IN 與 OSC_OUT引腳都要連接，

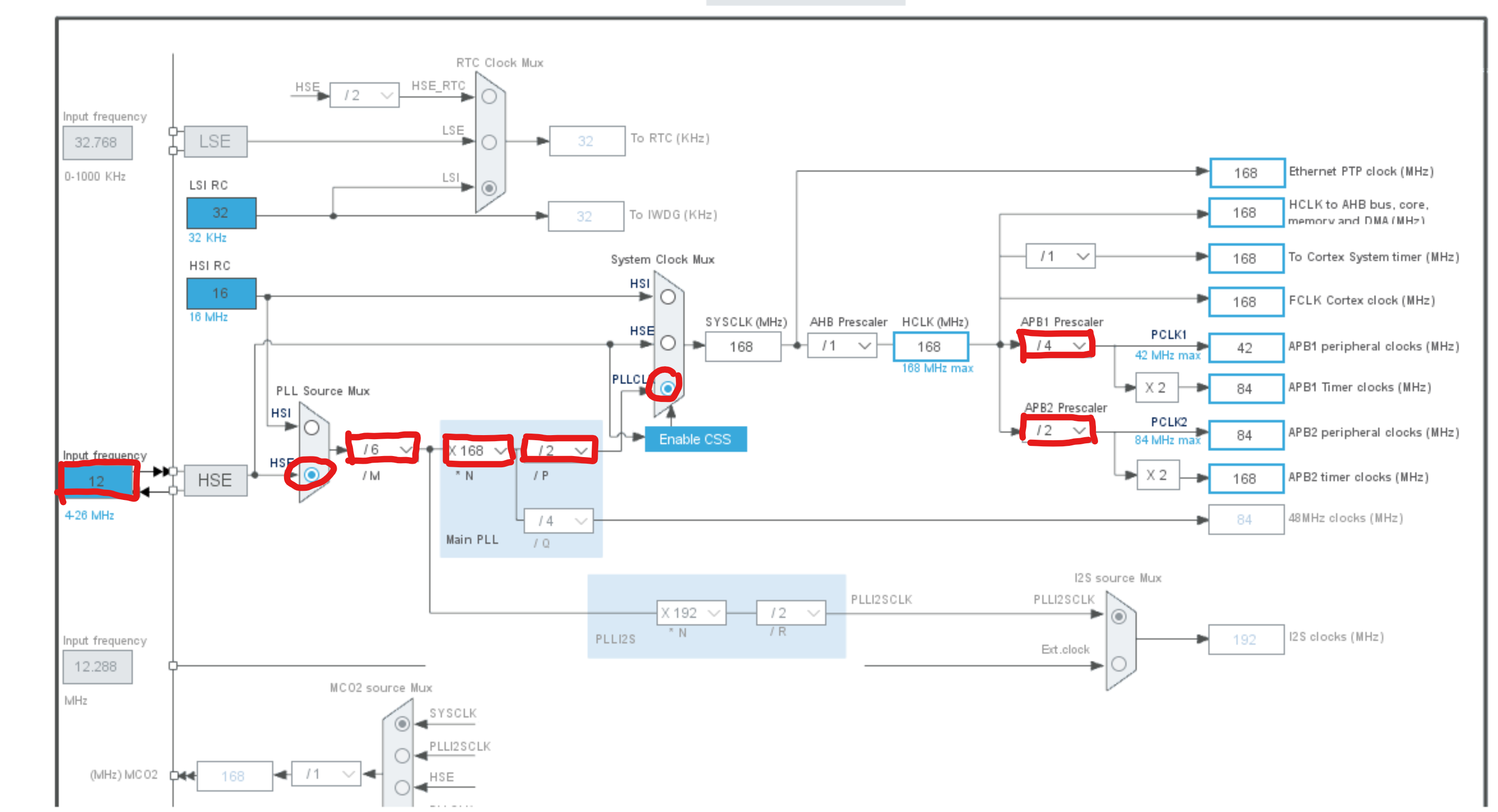

點擊頂部的 Clock Configuration，進行主頻配置；將Input frequecncy設定為12，點擊旁邊的HSE圓形按鈕，配置/M為/6，配置*N為X168，配置/P為/2 ，選擇PLLCLK圓形按鈕，配置APB1 Prescaler為/4，配置APB2 Prescaler為/2；

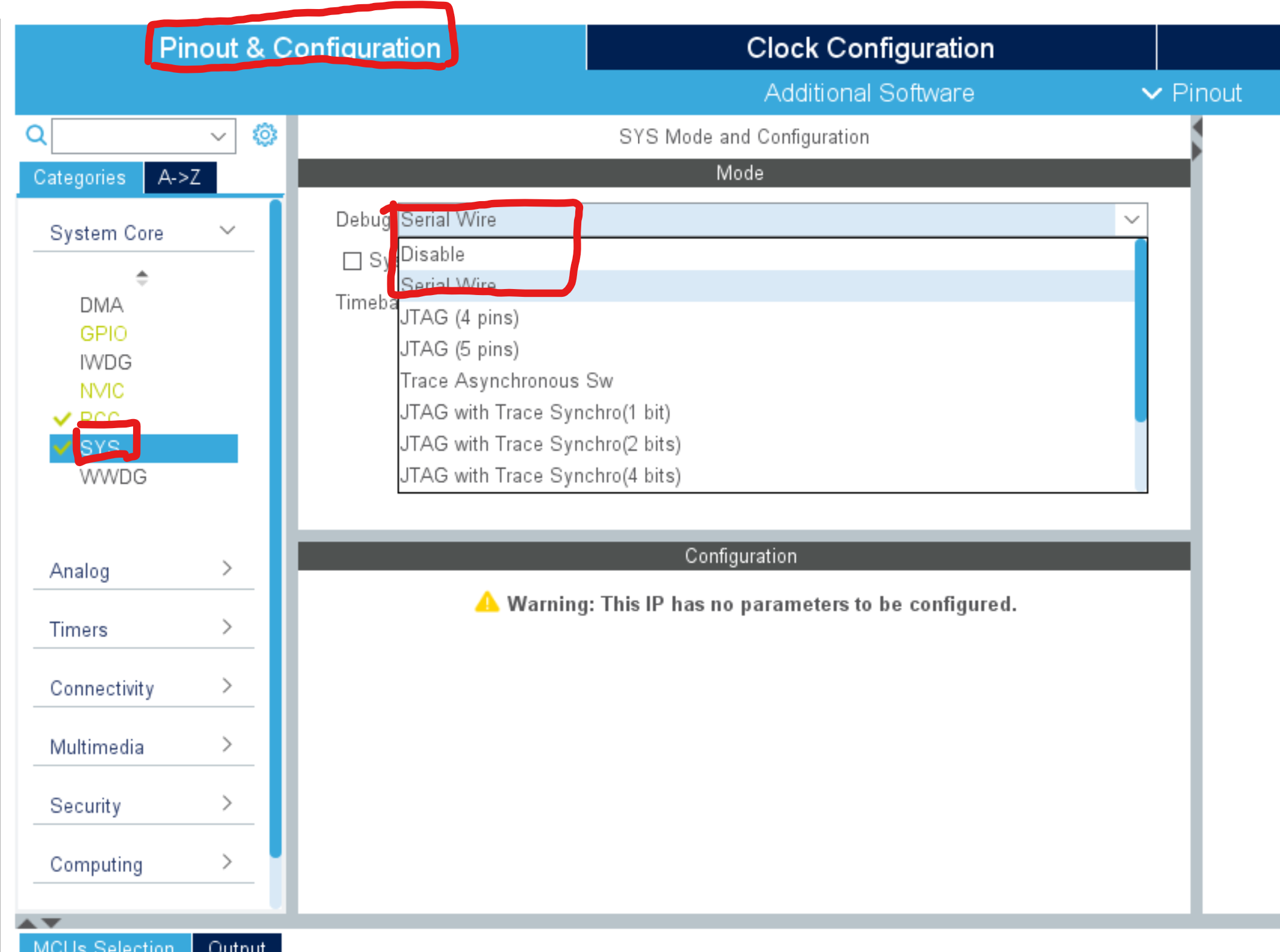

點擊頂部的 Pinout & Configuartion，選擇SYS，在Debug下拉框中選擇Serial Wire；

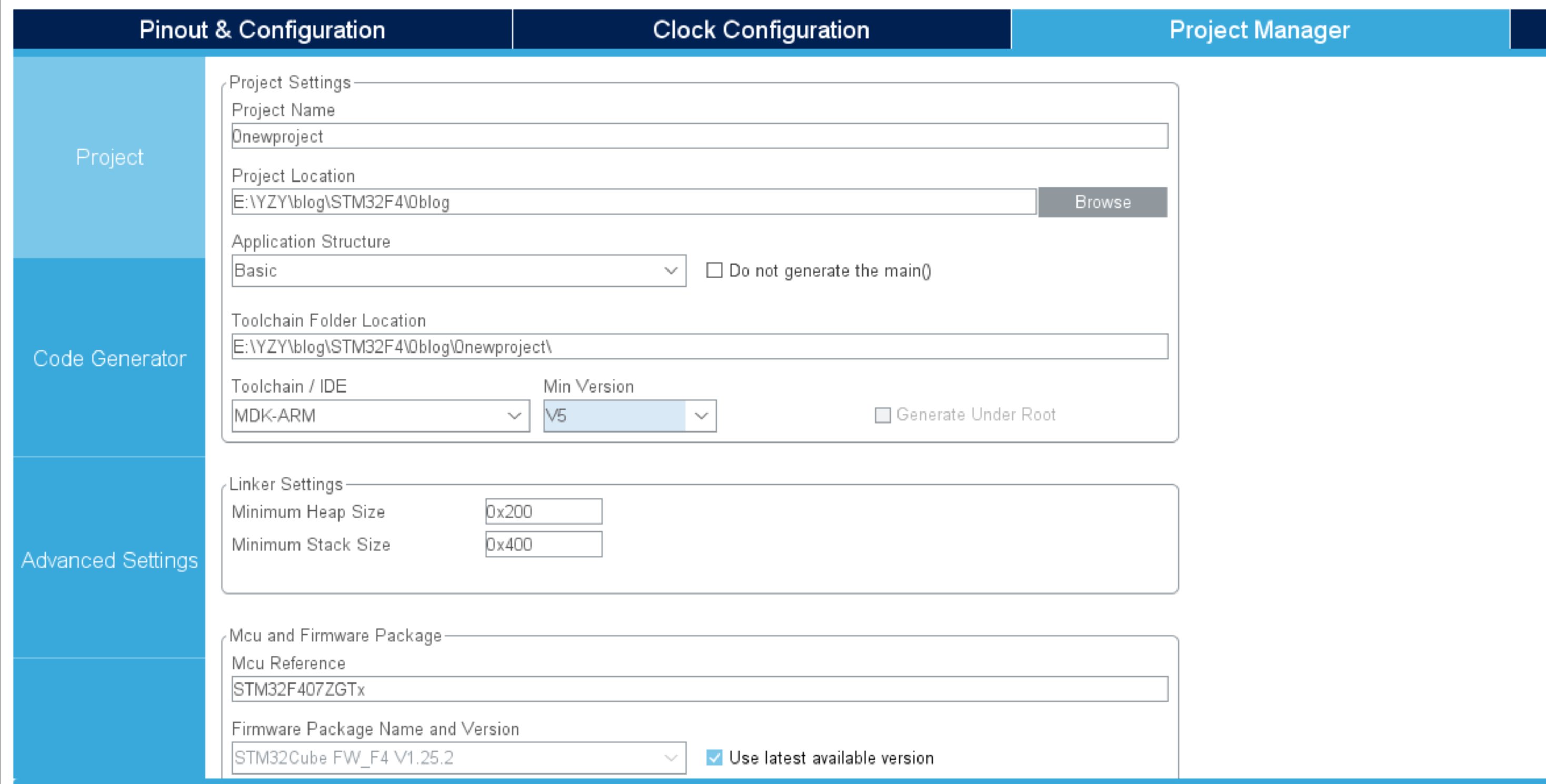

點擊頂部的 Project Manager，給工程起名，選擇存放目錄，在Toolchain/IDE中選擇MDK-ARM V5；

注意：路徑和名稱一定不要包含中文字符，否則你就拿不到你想要的keil代碼工程啦，

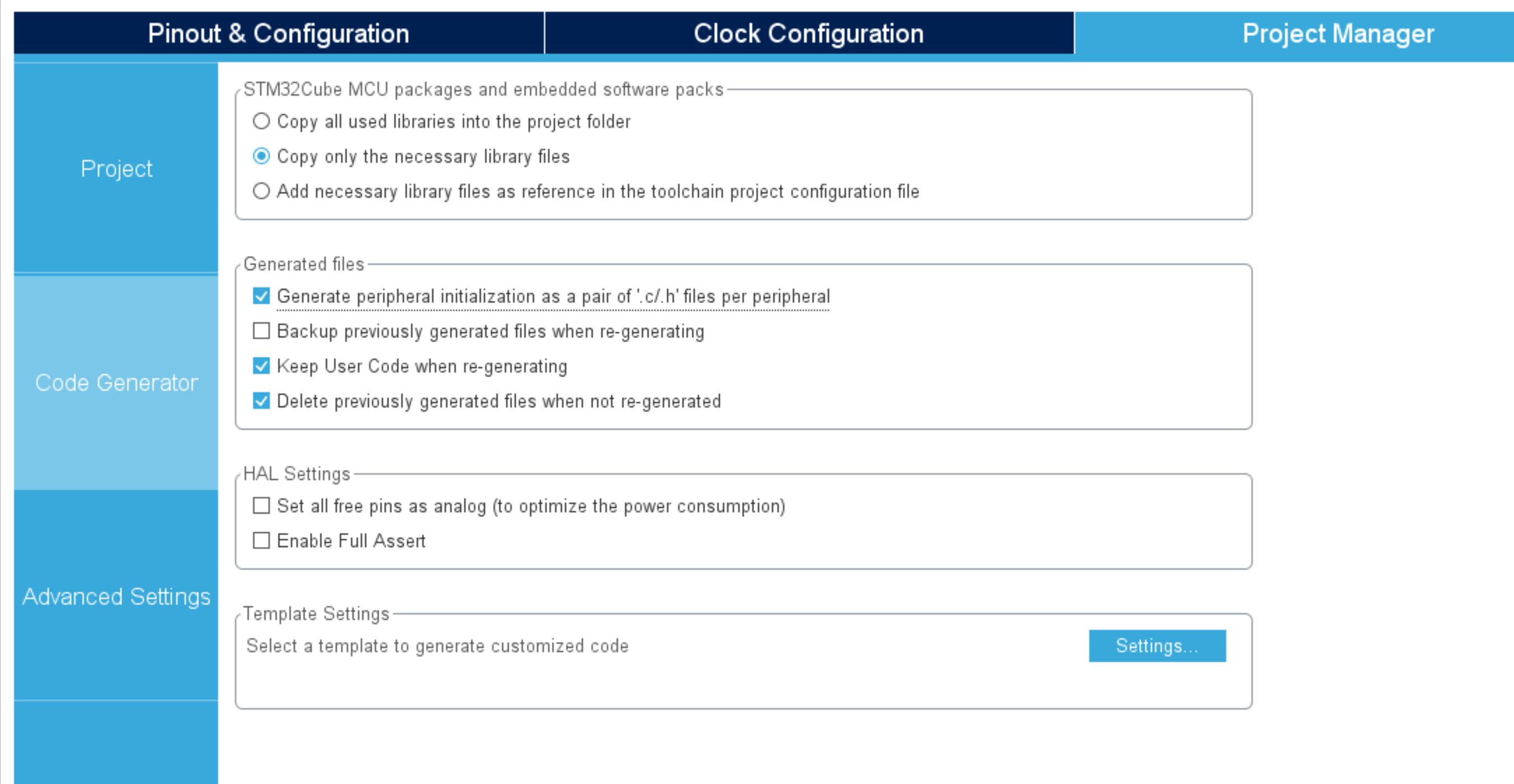

點擊旁邊的 Code Generator，勾選Copy only the necessary library files以及Generate peripheral initialization as a pair of ‘.c/.h’ files per peripheral；

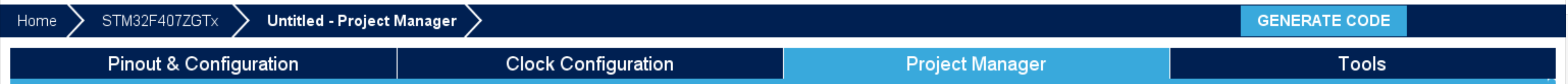

點擊頂部的GENERATE CODE，等待代碼生成，打開工程，
注意事項
CubeMX 生成的代碼會有一些特殊的注釋，這些注釋對于 CubeMx 是有意義的，用戶的代碼只能寫在位于 USER CODE BEGIN …與USER CODE END …之間（自己建立的原始碼檔案不受影響），否則，當對于 CubeMx 進行重新配置的時候，代碼可能會因為被覆寫而消失，例如：

int main(void)`在這里插入代碼片`
{
  /* USER CODE BEGIN 1 */
    用戶可撰寫的代碼區
  /* USER CODE END 1 */


  /* MCU Configuration--------------------------------------------------------*/

  /* Reset of all peripherals, Initializes the Flash interface and the Systick. */
  HAL_Init();

  /* USER CODE BEGIN Init */
    用戶可撰寫的代碼區
  /* USER CODE END Init */

  /* Configure the system clock */
  SystemClock_Config();

  /* USER CODE BEGIN SysInit */
    用戶可撰寫的代碼區
  /* USER CODE END SysInit */

  /* Initialize all configured peripherals */
  MX_GPIO_Init();
  /* USER CODE BEGIN 2 */
    用戶可撰寫的代碼區
  /* USER CODE END 2 */

  /* Infinite loop */
  /* USER CODE BEGIN WHILE */
  while (1)
  {
    用戶可撰寫的代碼區
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */
  }
  /* USER CODE END 3 */
}

總結

以上就是今天要講的內容，本文主要介紹了CubeMX環境的搭建和生成你的第一個工程檔案，大家給自己點個贊，學習單片機還要再接再厲哦
