本文主要介紹如何基于HaaS100硬體平臺搭建“云端釘一體”（阿里云IoT平臺 + HaaS100 + 釘釘小程式）的智能語音播放器，

該智能語音播放器包含如下功能，

• 小程式：加載/卸載HaaS100上的聲卡模塊，
• 小程式：TTS (Text to Speech)，智能語音合成功能，
• 小程式：開始/停止錄音，錄音檔案路徑/data/rec.pcm
• 小程式：音樂播放功能，例如音量調節/播放/暫停/上一首/下一首/播放串列等，
• 本地CLI: 音量調節，本地音樂/ 網路音樂播放（.mp3, .m4a等格式）等，
• 本地CLI: TTS (Text to Speech)，智能語音合成功能，

1、端測：硬體平臺搭建

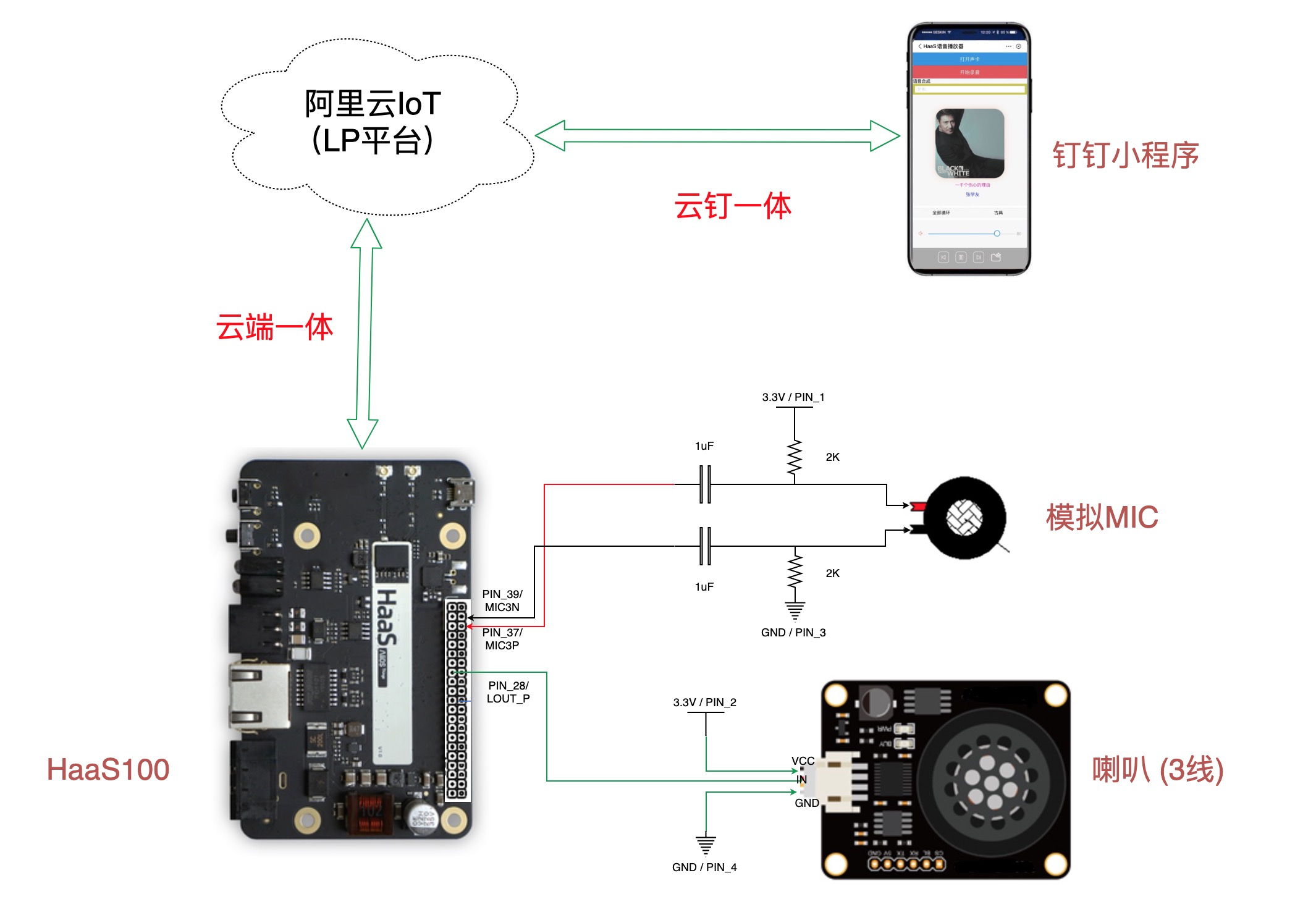

圖1: HaaS100智能語音播放器系統框架

基于HaaS100開發“云端釘一體”的智能語音播放器，需要的硬體模塊包括：

• HaaS100開發版（電源/ WIFI天線）: 購買HaaS100硬體套裝時已經提供，
• microUSB資料線，
• 模擬MIC：硅麥一般有正負兩級，HaaS100和硅麥的正/負極之間分別需要“1uF電容 + 2K電阻”上/下拉濾波，確保HaaS100可以采集到干凈清晰的錄音信號，具體連接方式參考上圖，
• 喇叭：分為3線（VCC + GND + DIN）和4線（VCC + GND + DIN_P + DIN_N）兩種經典的喇叭連接方式，上圖中我們采用的是3線制喇叭，和HaaS100的連接參考上圖，

2、端測：軟體開發

2.1、AliOS Things開發環境準備

• AliOS Things基礎工具：aos-cube, git工具安裝，
• VS code IDE：《使用VS code IDE開發》
• HaaS100代碼獲取、編譯、燒錄：《HaaS100快速開始》

2.2、代碼修改

2.2.1、原始碼介紹

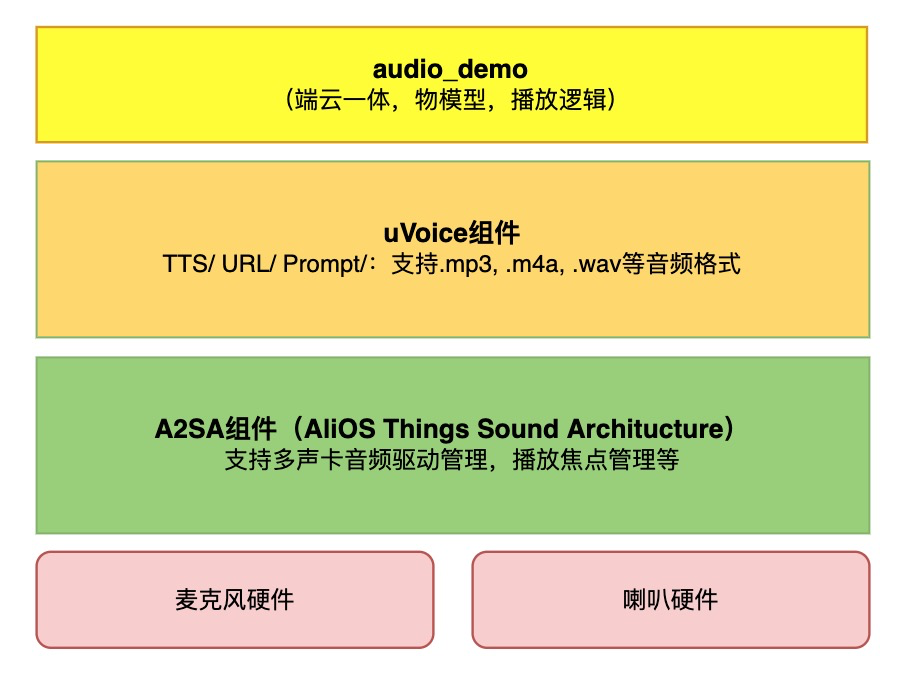

圖2: 云端釘一體智能語音播放器軟體框架

云端釘一體智能語音播放器軟體模塊包括：

• audio_demo: 主要打通HaaS100和阿里云物聯網平臺連接、通信，物模型決議，播放器功能邏輯的實作，
• uVoice組件：是AliOS Things上智能語音解決方案的核心組件，提供了本地音頻，URL音頻，TTS合成等基礎功能，音頻格式支持mp3, m4a, wav, opus等主流格式，
• A2SA組件：是AliOS Things上音頻服務框架，兼容ALSA應用介面訪問，支持音頻硬體驅動抽象，多音頻驅動加載/卸載，VFS介面支持等功能，多播放焦點管理，混音，softvol，重采樣等功能設計中，
• 麥克風/喇叭硬體：HaaS100上已經集成了模擬麥和Speaker的硬體驅動，

2.2.2、application/example/audio_demo

在檔案audio_demo/linkkit_example_solo.c中包含了HaaS100設備和阿里云物聯網平臺鏈接的關鍵密鑰資訊（四元組），

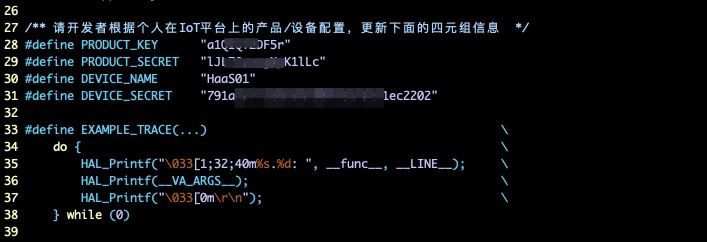

圖3: HaaS100開源SDK中修改audio_demo四元組資訊

每位用戶應該根據自己在"阿里云物聯網平臺"中創建的產品資訊中可以獲取到一下四元組資訊，只有在audio_demo/linkkit_example_solo.c中填寫了正確的四元組資訊，HaaS100語音播放器才能正確連接用戶自己賬號的阿里云物聯網平臺，

• • "ProductKey"：用戶創建的產品型別的Key（唯一ID）
  • "ProductSecret"：用戶創建的產品型別的密鑰（和ProductKey一一對應）
  • "DeviceName": 該產品型別下的某個具體設備名字（某個產品型別下可以有很多量產設備）
  • "DeviceSecret": 該產品型別下的名字為DeviceName設備的密鑰（和DeviceName一一對應）

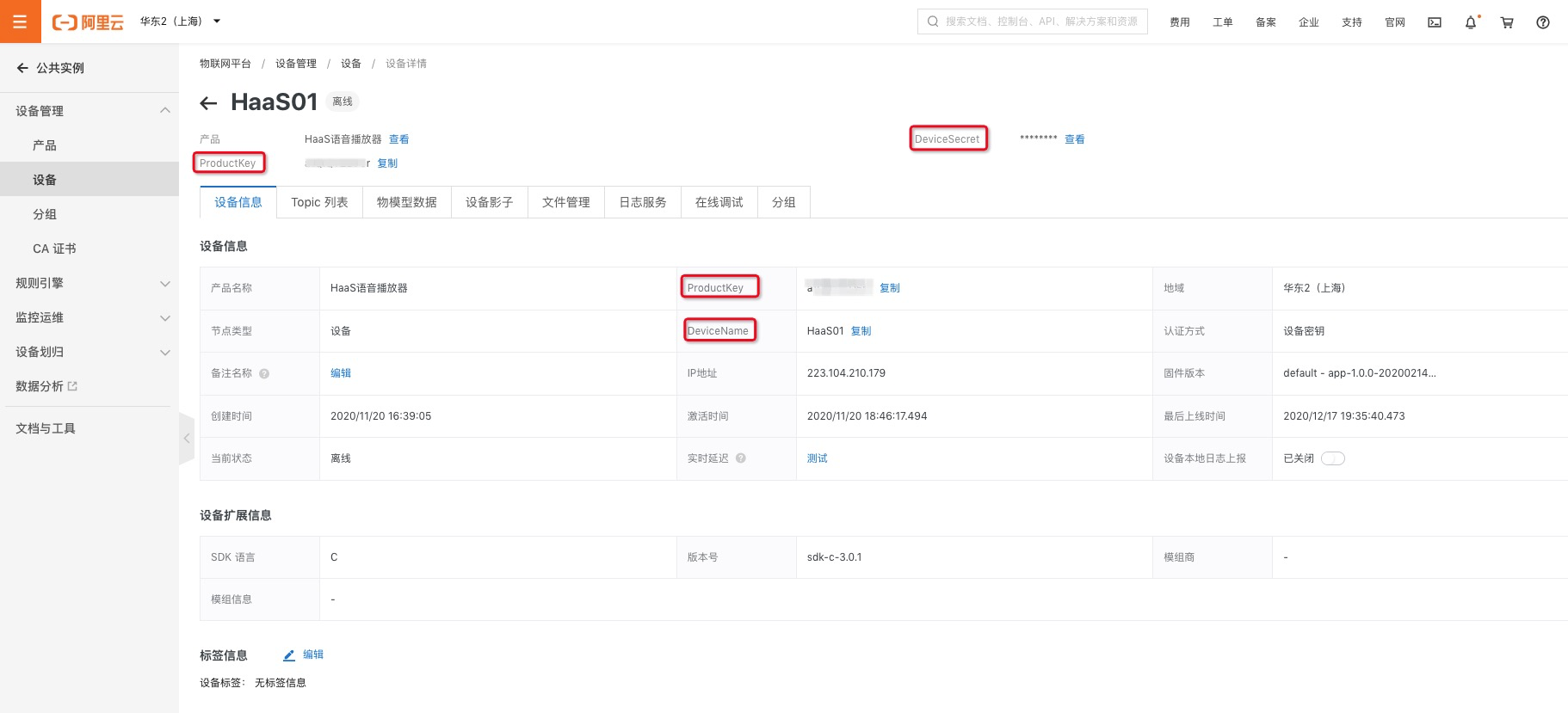

圖4: 阿里云物聯網平臺獲取四元組資訊頁面

2.2.3、components/service/uvoice

在我們的uvoice組件中集成了阿里巴巴的“智能語音互動”的部分功能，例如免費試用版的“語音合成”功能，需要商用的用戶可以付費開通商用版，

用戶需要登陸“智能語音互動”主頁，并根據引導創建一個包含“語音合成”功能的專案，專案創建完成后，專案主頁中會生成該專案的“Appkey”, 總覽主頁中可以獲取到“AccessToken”兩個重要資訊，

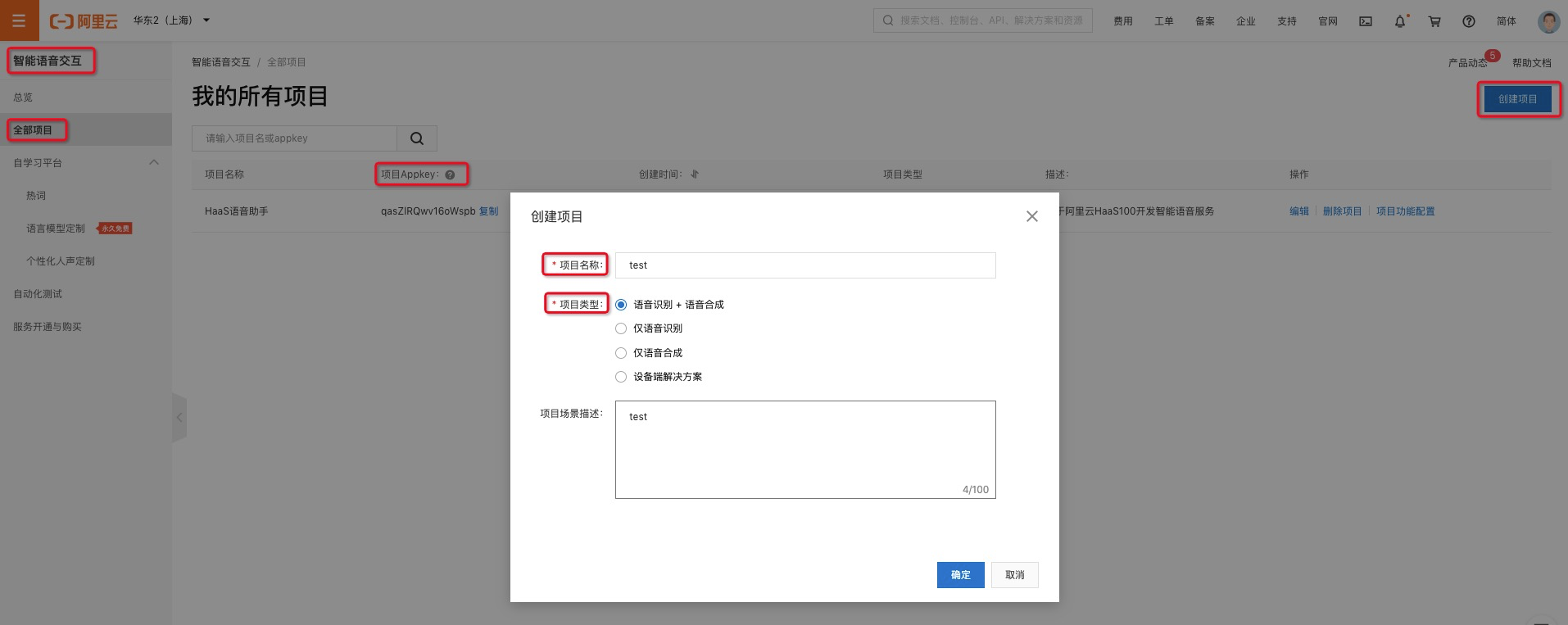

圖5: 創建智能語音互動專案和獲取AppKey

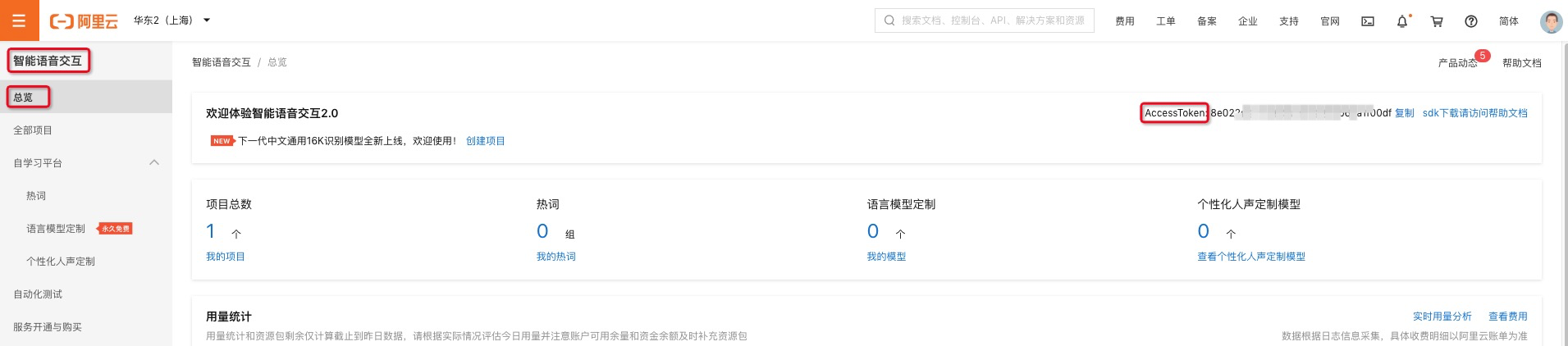

圖6: 獲取智能語音互動AccessToken

在HaaS100 SDK的components/service/uvoice/test/test_tts.c中，我們需要填寫正確的AppKey和AccessToken資訊才可以使用阿里巴巴“智能語音互動 - 語音合成”功能，值得注意的是，AccessToken是動態重繪的，周期是每個用戶賬戶可配置的，默認是2天變化一次，因此在功能開發階段，需要周期性的更新韌體中的AccessToken，否則可能出現語音合成功能訪問失敗的問題，如果是產品量產階段，可以基于阿里云端一體的安全通道周期更新設備端AccessToken，

阿里云智能語音合成功能提供了Java/ C++/ Restful等多種SDK，開發者也可以自己下載SDK適配，

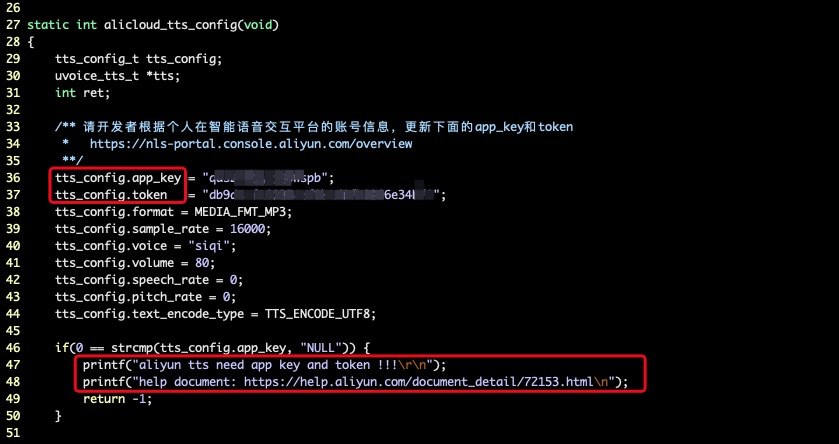

圖7: uvoice組件中修改AppKey和AccessToken代碼位置

2.3、代碼編譯、下載

編譯audio_demo的命令如下，編譯成功之后參考《HaaS100快速開始》文章將韌體更新到HaaS100板子上，最新的版本支持Windows, Mac下刷機，

aos make clean && aos make distclean
aos make audio_demo@haas100 -c config
aos make

韌體燒寫成功后，可以通過以下方法快速驗證HaaS100的喇叭和麥克風之間的硬體連接是否正常，

串口終端：insmod_audio_drv
串口終端：loopback 0 start

敲完以上兩個命令之后，HaaS100進入錄音/播放的loopback測驗模式，用戶靠近麥克風說話，喇叭正常有聲音輸出，

2.4、配網、連接物聯網平臺

HaaS100 WIFI配網方法如下，如果配網資訊和四元組資訊都正確的情況下，HaaS100和物聯網平臺連接成功后有如下HardwareError ping-pong日志列印，

netmgr -t wifi -c {ssid} {password}
例如： netmgr -t wifi -c EthanIPhone 12345678

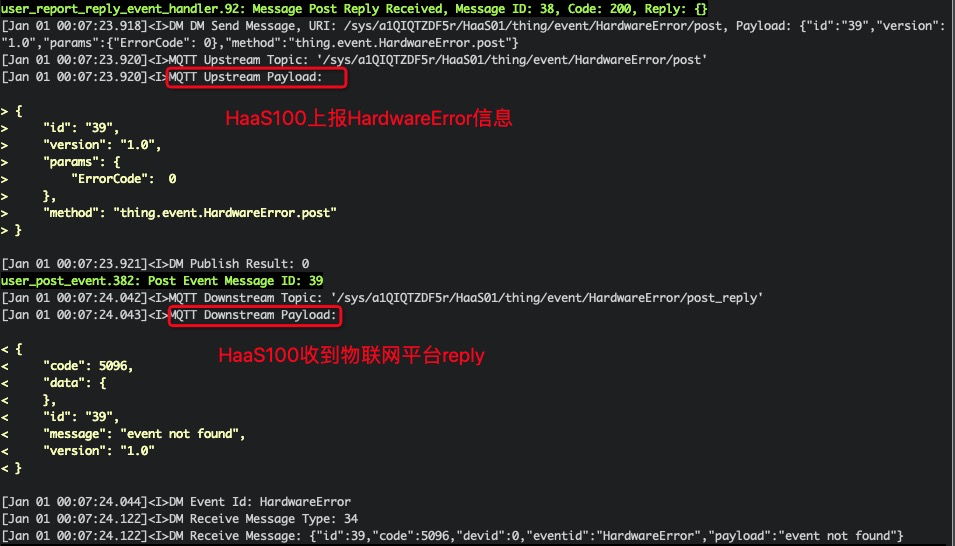

圖8: 連接物聯網平臺成功后的ping-pong日志列印

如果，有些開發者發現自己的HaaS100板子WIFI連接路由器困難，那么可以嘗試以下方法排查，

• 更新github上的最新韌體
• 串口終端：>> aos_mac WIFI，獲取WIFI MAC地址，如果是全0，那么需要更新MAC地址，
• HaaS VIP釘群中咨詢@谷飲，獲取唯一的WIFI MAC地址，
• 串口終端：>> aos_mac WIFI XX:XX:XX:XX:XX:XX，更新WIFI MAC地址，

3、阿里云IoT平臺

阿里云物聯網平臺創建產品、設備的程序可以參考文章《阿里云物聯網平臺快速入門實踐》，其中“云端釘一體的智能語音播放器”物模型設計可以參考：“智能語音播放器物模型”，

在開發者創建自己產品時，可以選擇匯入我們提供的“智能語音播放器物模型”來生成一個臨時產品，從而快速的驗證云端釘一體的智能語音播放器方案，請參考下圖步驟，

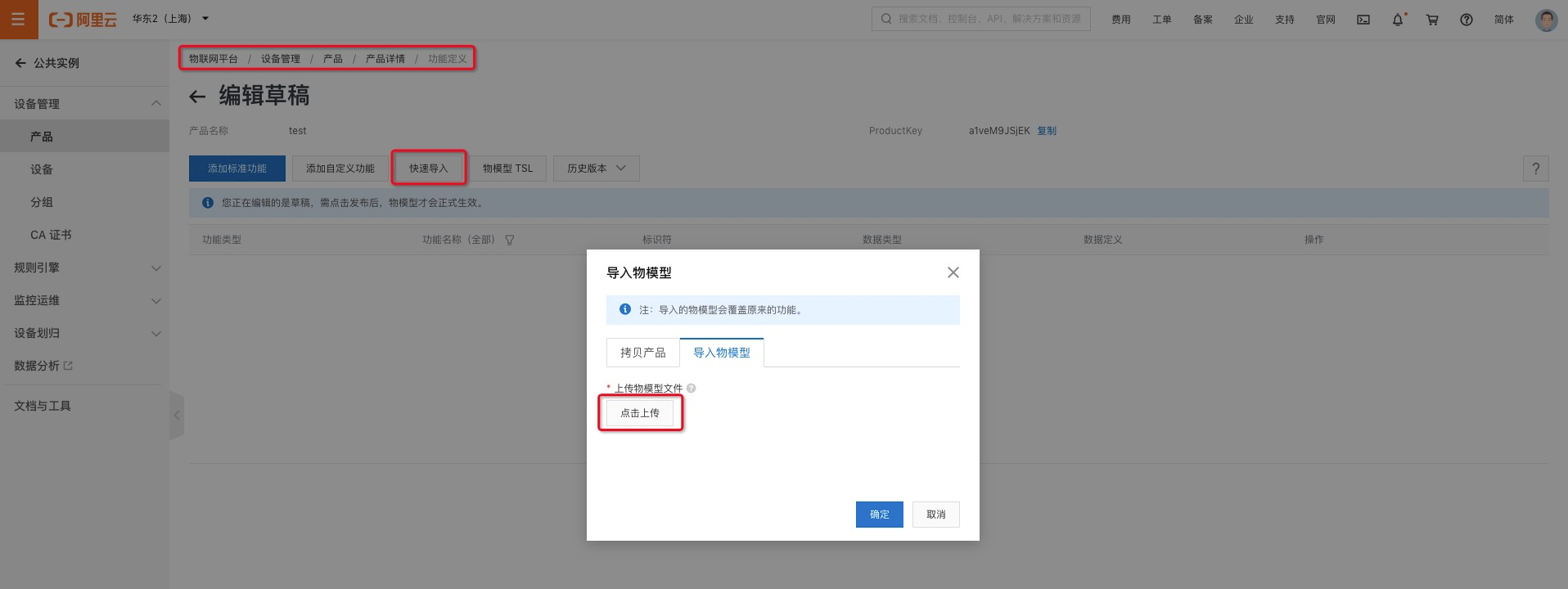

圖9: 創建產品時快速匯入物模型

4、釘釘小程式

4.1、快速開始

參考文章《30分鐘上手HaaS小程式開發》, 文中介紹了小程式開發工具IDE、HaaS釘釘小程式示例代碼獲取、釘釘小程式申請、小程式真機除錯等基礎內容，開發者可以根據這篇文章快速上手一個自己的小程式應用開發，

4.2、小程式：HaaS語音播放器

下載的“HaaS釘釘小程式示例代碼”中包含了“HaaS智能語音播放器”示例原始碼，HaaS語音播放器中創建了2個page，分別是HaasAudioPlayer和playList，

• HaasAudioPlayer頁面功能有：加載/卸載HaaS100聲卡，打開/關閉錄音，TTS語音合成入口，當前播放音樂的基礎資訊（歌曲名、歌手名、專輯圖片），播放模式選擇，音效選擇，音量控制，播放控制（播放、暫停、上一首、下一首）以及播放串列入口，
• playList頁面：自動從./mock/data.json中匯入用戶與設定好的播放串列資訊，

4.2.1、小程式賬號資訊修改

要成功使用HaaS智能語音播放器小程式，開發者需要正確輸入用戶的賬號資訊，包括

• accessKeyId + accessKeySecret: 釘釘小程式訪問用戶“阿里云物聯網平臺”賬戶的密鑰資訊，修改代碼路徑是./pages/app.js，

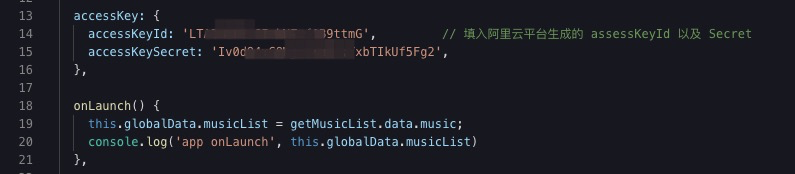

圖10: 訪問阿里云物聯網平臺的密鑰資訊

• DeviceName + ProductKey：指定釘釘小程式需要控制的用戶物聯網平臺中的某個HaaS100設備，修改代碼路徑是./pages/HaasAudioPlayer/HaasAudioPlayer.js

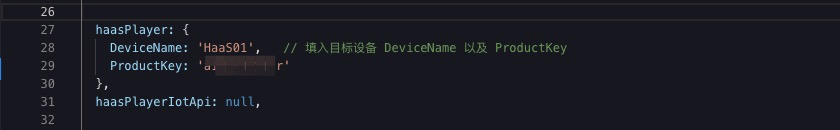

圖11: 訪問阿里云物聯網平臺某個HaaS設備的密鑰資訊

4.2.2、修改播放串列

開發者可以自己修改歌曲播放串列，組態檔位于./mock/data.json，每首歌曲資訊包含:

• id: 歌曲在播放串列中的id
• copyrightId：歌曲著作權資訊，可忽略
• picS: 歌曲在播放頁面中顯示的圖片資訊
• songName: 歌曲名
• singerName: 歌手名
• url: 歌曲鏈接，可以是本地檔案系統中的歌曲檔案，例如fs:/data/6.mp3，也可以是瀏覽器可以直接播放的網路歌曲鏈接，

經過以上2個簡單步驟，開發者就已經快速開發好一個簡單的“HaaS智能語音播放器”了，真機除錯方法可以參考文章《30分鐘上手HaaS小程式開發》，祝您體驗HaaS云端釘一體智能語音播放器方案愉快，
