前言：
對于嵌入式產品的功耗優化問題，哪怕是經驗豐富的嵌入式開發工程師，也絕對是一個棘手的難題，設備功耗的通常會隨著產品的運作模式進行變化，一般會呈現規律，例如，啟動功耗、休眠功耗、作業功耗、發射功耗、接收功耗、平均功耗等，所以，需要有專業的功耗測驗儀器，測量、統計、計算產品功耗，精度較高的儀器，動輒十萬大洋起步，是在讓一些小企業和個人開發者望塵莫及，于是：是否有其他設備、儀器可以取代昂貴的儀器？哪怕是精度不要求太高，答案是有的，給大家介紹一款99刀的功耗測驗設備：小壁虎，EFM32GG-STK3700

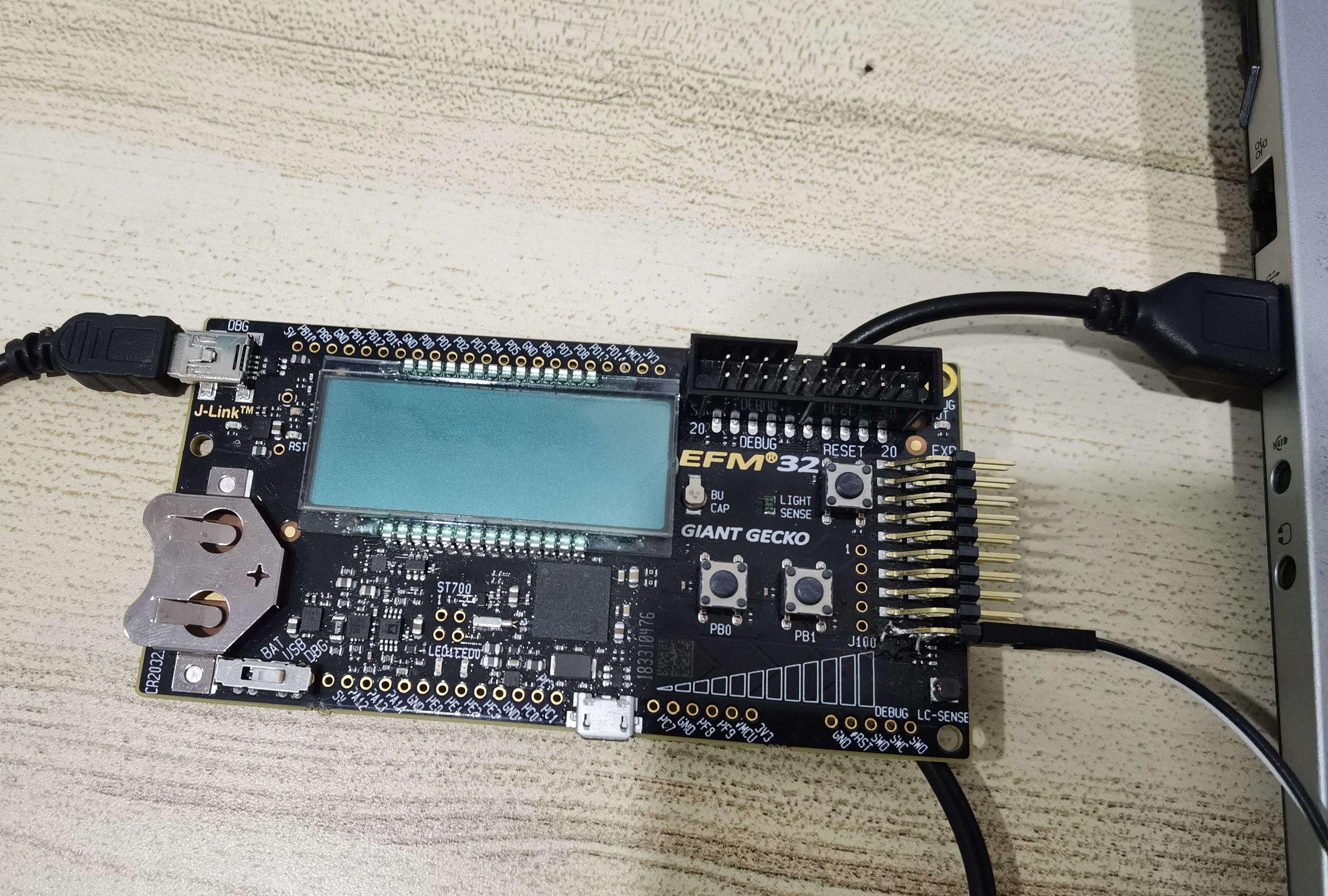

設備名稱：小壁虎，EFM32GG-STK3700
最小精度：uA/微安
軟體依賴：功耗測驗韌體包、Simplicity Studio Version: SV4.1.13.9
購買鏈接：https://www.silabs.com/development-tools/mcu/32-bit/efm32gg-starter-kit
軟體下載：https://www.silabs.com/documents/public/software/install-studio-v4_x64.exe
使用教程：

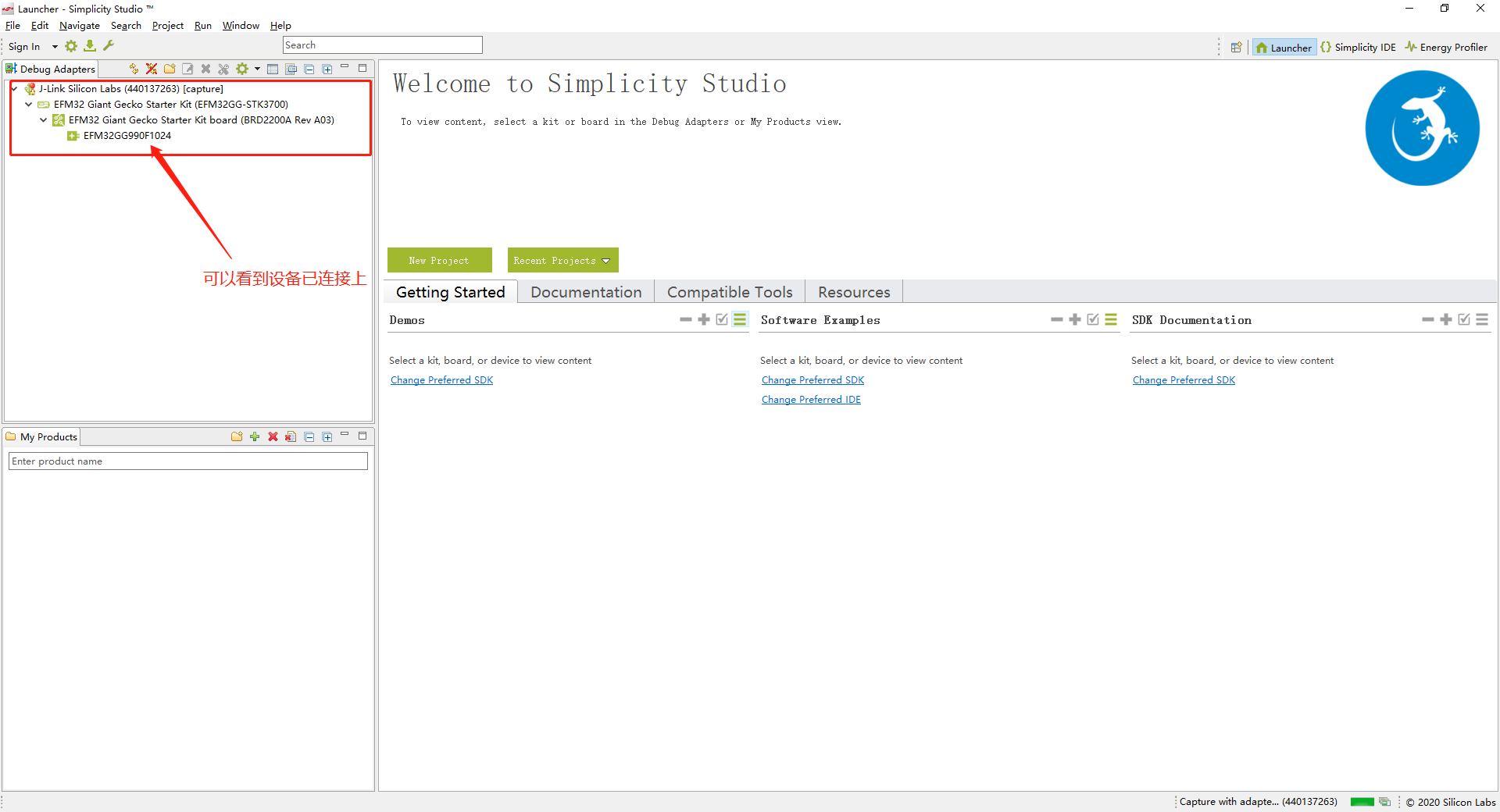

1）安裝Simplicity Studio Version: SV4.1.13.9，PC與功耗測驗板J-Link口相連接

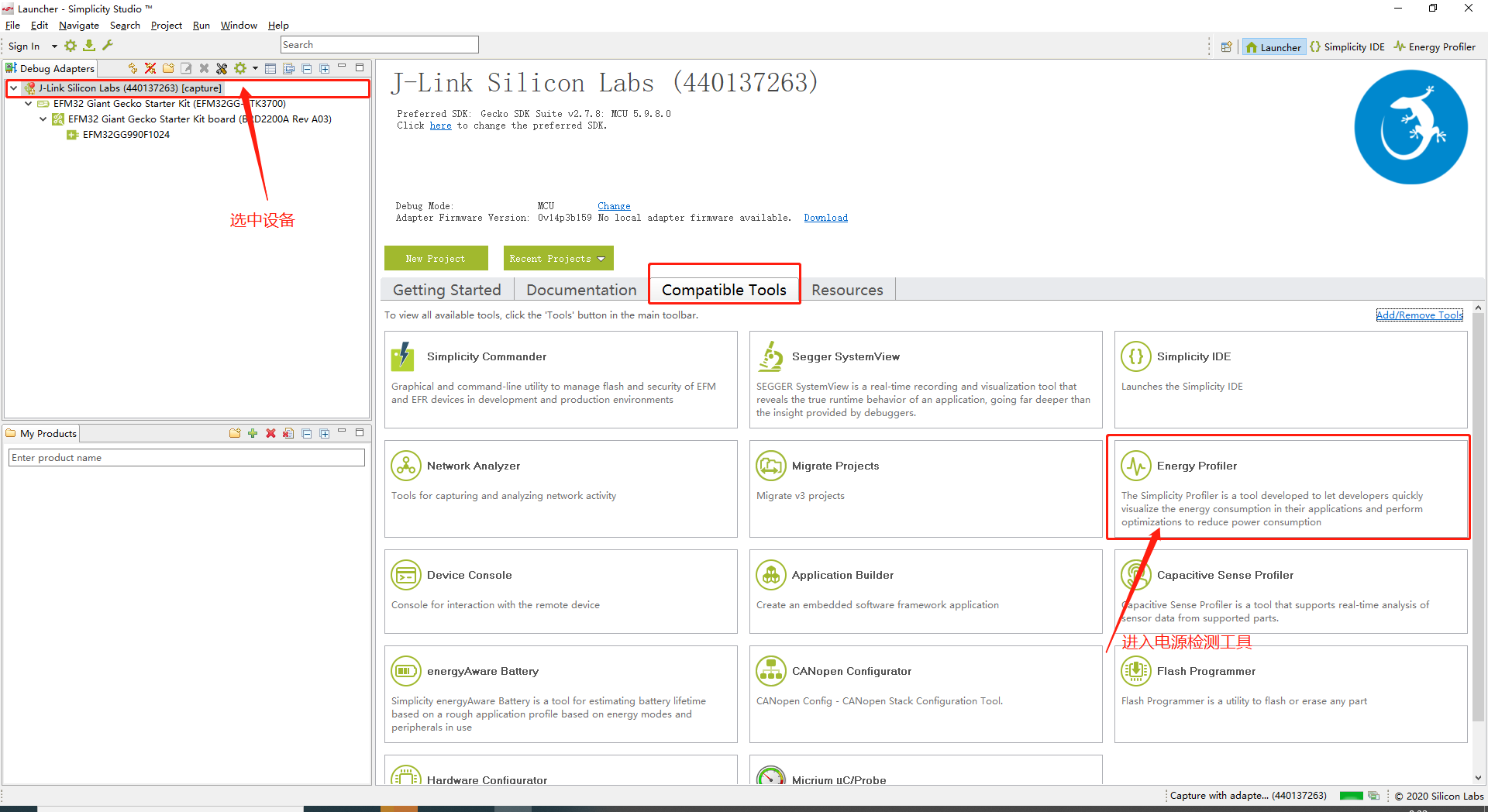

2）進入電源檢測工具Energy Profiler

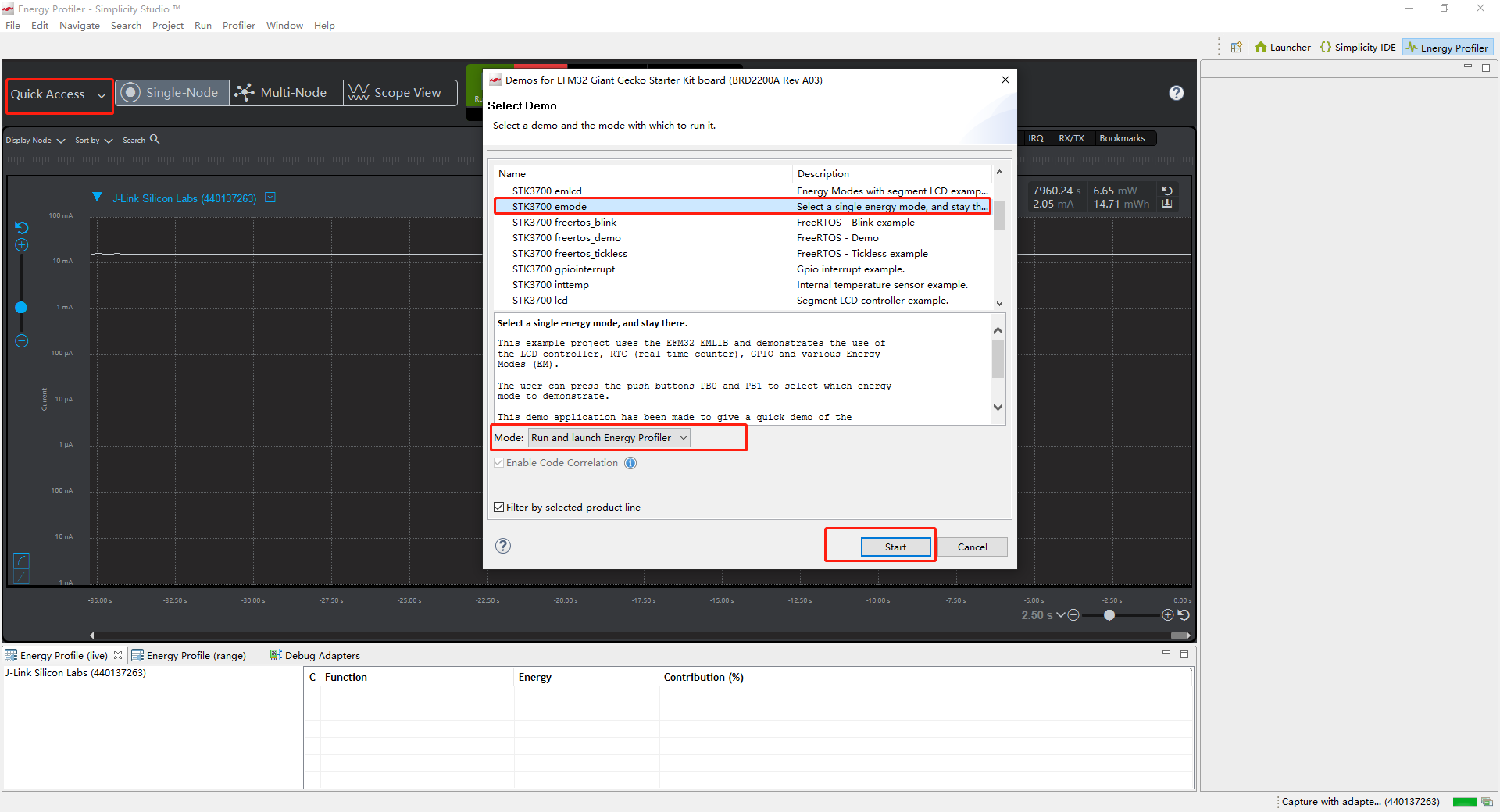

3）將開發板撥動開關撥到DBG，按如下圖片所示燒錄韌體：
4）通過開發板按鍵，進入低功耗模式，開啟功耗測驗功能

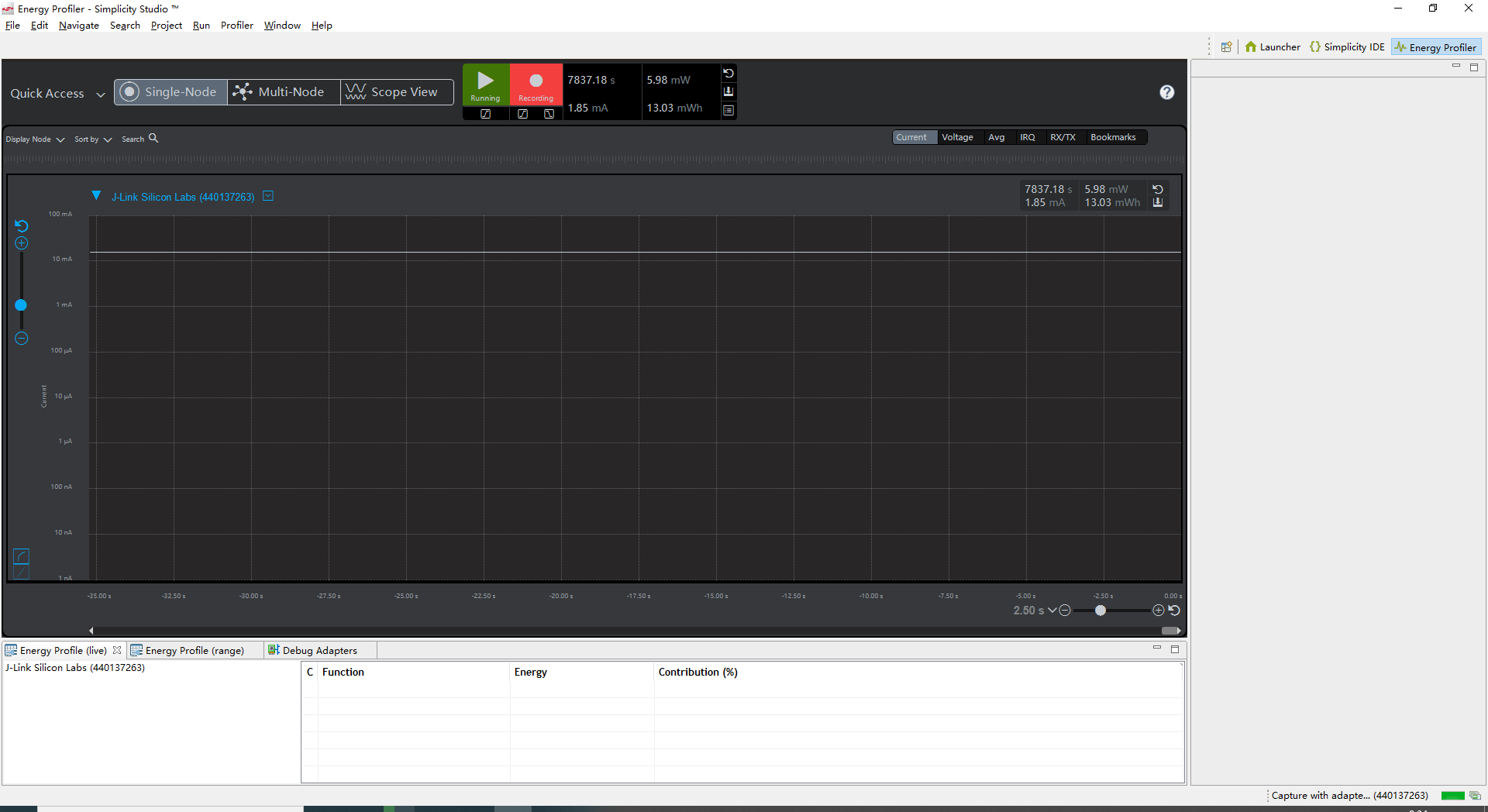

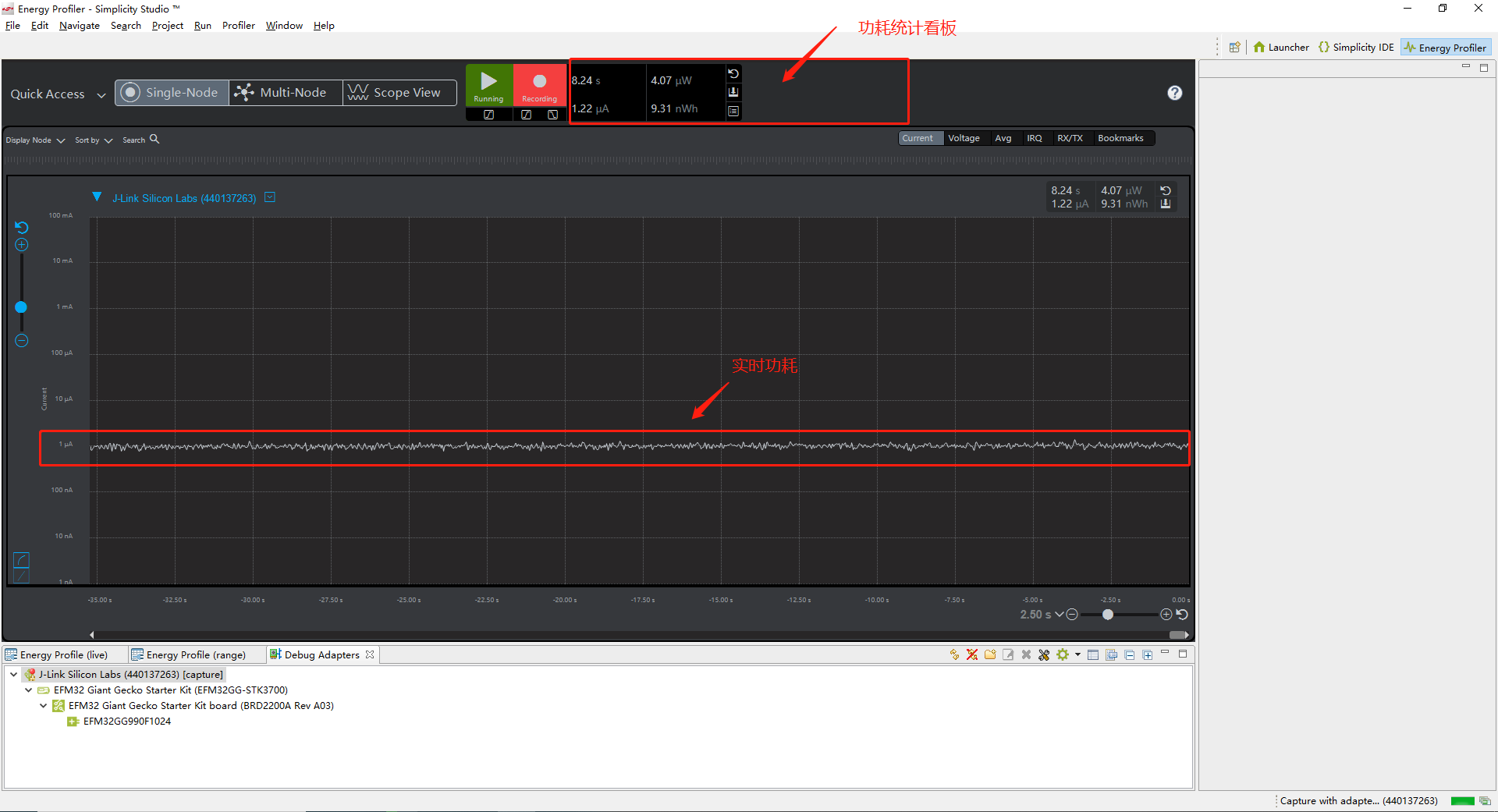

注意觀察到在未接待測設備時就有10mA電流，需要用開發板上的按鍵PB1切換模式到EM3 ULFRCO，即可使得開發板進入休眠，而測量結果只有待測設備的功耗，接線方式：待測設備的正負極分別接小壁虎開發板的VMCU和GND（開發板EXP的pin11和pin1）
備注：如果待測設備對啟動電流要求較高，可外接電源來啟動待測設備，然后再使用設備板測驗功耗
