ESP8266開發之旅 小程式篇④ 基于UDP服務的AP配網小程式

授人以魚不如授人以漁，目的不是為了教會你具體專案開發，而是學會學習的能力，希望大家分享給你周邊需要的朋友或者同學，說不定大神成長之路有博哥的奠基石，，，

快速導航
單片機菜鳥的博客快速索引(快速找到你要的)

重點說一下，麻煩三連點贊，你的點贊是博主創作的前進動力，

1、前言

趁著2021，來擼新年的第一帖，

還記得前端時間，博哥研究了微信小程式的smartconfig，那么這次我們來繼續深造一下，研究一下基于UDP服務的AP配網小程式（具體原理可以參考AP Web配網），

理論知識必備：

• ESP8266開發之旅 網路篇② ESP8266 作業模式與ESP8266WiFi庫
• ESP8266開發之旅 網路篇⑩ UDP服務
• 深入學習ArduinoJson庫 V5版本

1.1 配網原理

這里分為兩個端，小程式端以及esp8266設備端，

• 設備端8266處于AP-STA方式，開啟UDP服務，服務IP默認為192.168.4.1，埠號為8266
• 小程式端通過UDP請求把SSID和PWD發送到ESP8266,8266決議到引數之后連接到路由器，

2、具體實作

2.1 ESP8266端代碼（直接燒進去）

此代碼僅僅作為demo使用，僅供學習

/**
 * Demo：
 *    演示小程式UDP配網，需要結合配網小程式
 * @author 單片機菜鳥
 * @date 2021/01/02
 */

#include <ESP8266WiFi.h>
#include <WiFiUdp.h>
#include <ArduinoJson.h>

char *ssid;     //wifi名稱
char *password = ""; //wifi密碼

WiFiUDP Udp;
unsigned int localUdpPort = 8266; // 本地埠號
char incomingPacket[255];         // 接識訓沖區

#define AP_SSID "UDP_8266" //這里改成你的AP名字
#define AP_PSW  "12345678" //這里改成你的AP密碼 8位以上
//以下三個定義為除錯定義
#define DebugBegin(baud_rate)    Serial.begin(baud_rate)
#define DebugPrintln(message)    Serial.println(message)
#define DebugPrint(message)    Serial.print(message)

IPAddress local_IP(192,168,4,1);
IPAddress gateway(192,168,4,1);
IPAddress subnet(255,255,255,0);

void setup()
{
  //以下為基本功能初始化，初始化串口和網路和LED
  pinMode(LED_BUILTIN, OUTPUT);
  //設定串口波特率，以便列印資訊
  DebugBegin(115200);
  //延時2s 為了演示效果
  delay(2000);
  DebugPrint("Setting soft-AP configuration ... ");
  //配置AP資訊
  WiFi.mode(WIFI_AP_STA);
  DebugPrintln(WiFi.softAPConfig(local_IP, gateway, subnet) ? "Ready" : "Failed!");
  //啟動AP模式，并設定賬號和密碼
  DebugPrint("Setting soft-AP ... ");
  boolean result = WiFi.softAP(AP_SSID, AP_PSW);
  if(result){
    DebugPrintln("Ready");
    //輸出 soft-ap ip地址
    DebugPrintln(String("Soft-AP IP address = ") + WiFi.softAPIP().toString());
    //輸出 soft-ap mac地址
    DebugPrintln(String("MAC address = ") + WiFi.softAPmacAddress().c_str());
  }else{
    DebugPrintln("Failed!");
  }
  DebugPrintln("Setup End");
  //以下開啟UDP監聽并列印輸出資訊
  Udp.begin(localUdpPort);
  Serial.printf("Now listening UDP port %d\n", localUdpPort);
}

void loop()
{
  int packetSize = Udp.parsePacket(); //獲取當前隊首資料包長度
  if (packetSize)  // 有資料可用
  {
    Serial.printf("Received %d bytes from %s, port %d\n", packetSize, Udp.remoteIP().toString().c_str(), Udp.remotePort());
    int len = Udp.read(incomingPacket, 255); // 讀取資料到incomingPacket
    if (len > 0)                             // 如果正確讀取
    {
      sendCallBack("{\"code\":0}"); //設備成功收到資訊
      delay(2000);
      incomingPacket[len] = 0; //末尾補0結束字串
      Serial.printf("UDP packet contents: %s\n", incomingPacket);

      DebugPrintln(F("parseMqttResponse"));
      StaticJsonBuffer<100> jsonBuffer;
      // StaticJsonBuffer 在堆疊區分配記憶體   它也可以被 DynamicJsonBuffer（記憶體在堆區分配） 代替
      // DynamicJsonBuffer  jsonBuffer;
      JsonObject& root = jsonBuffer.parseObject(incomingPacket);
      if(!root.success()){
        DebugPrintln(F("parse failed"));
        return;
      }else{
        #ifdef DEBUG
          // 格式化列印json
          root.prettyPrintTo(Serial);
        #endif
        DebugPrintln(F("parse success"));
        sendCallBack("{\"code\":1}");
        delay(500);
        String ssid = root["ssid"];
        unsigned int port = root["port"];
        String pwd = root["password"];
        //啟動STA模式，并連接到wifi網路
        DebugPrint(F("ssid:"));
        DebugPrintln(ssid);
        DebugPrint(F("pwd:"));
        DebugPrintln(pwd);
        WiFi.begin(ssid, pwd);
        DebugPrint(String("Connecting to ")+ssid);
        //判斷網路狀態是否連接上，沒連接上就延時1s，并且打出一個點，模擬連接程序
        unsigned int retry = 0;
        while (WiFi.status() != WL_CONNECTED){
          delay(1000);
          DebugPrint(".");
          retry++;
          if (retry == 60) {
          // basically die and wait for WDT to reset me
           sendCallBack("{\"code\":3}");
           while(1);
          }
          ESP.wdtFeed();
          yield();
        }
        sendCallBack("{\"code\":2}");
        DebugPrintln("");
        DebugPrint("Connected, IP address: ");
        //輸出station IP地址，這里的IP地址由DHCP分配
        DebugPrintln(WiFi.localIP());
      }
    }
  }
}

/**
 * 發送回應資訊
 */
void sendCallBack(const char *buffer){
   DebugPrint(F("send rsp:"));
   DebugPrintln(buffer);
   Udp.beginPacket(Udp.remoteIP(), Udp.remotePort());
   Udp.write(buffer); //回復內容
   Udp.endPacket();
}

這里需要注意幾個點：

• 必須是STA-AP模式，AP模式下固定了IP地址
• UDP服務的埠 8266

2.2 小程式端

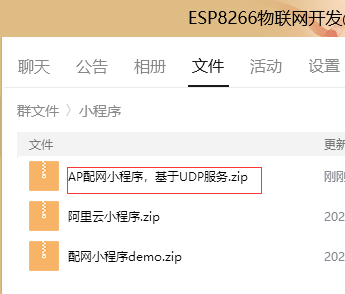

博主這里直接提供原始碼（群檔案也有），麻煩給個start，謝謝，

Github原始碼地址 https://gitee.com/wubo1/wx-apconfig
直接把原始碼匯入小程式開發者工具即可使用，，，

2.3 具體步驟（主要是小程式端）

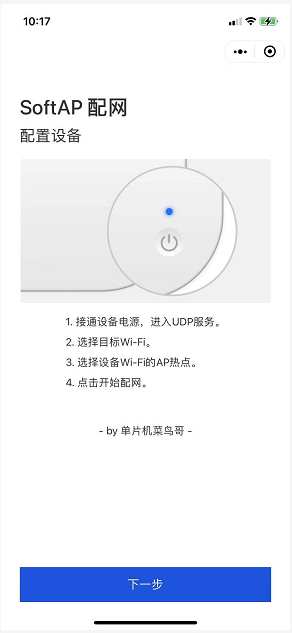

• 先來一個注意簡介

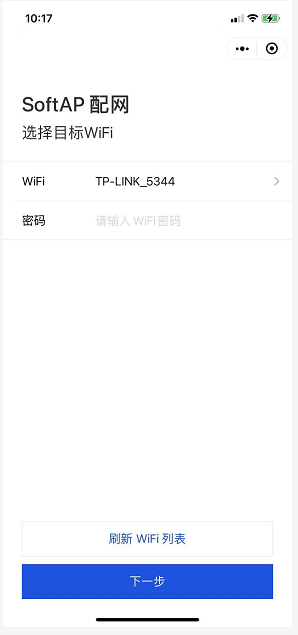

• 輸入你想8266要連接的wifi熱點

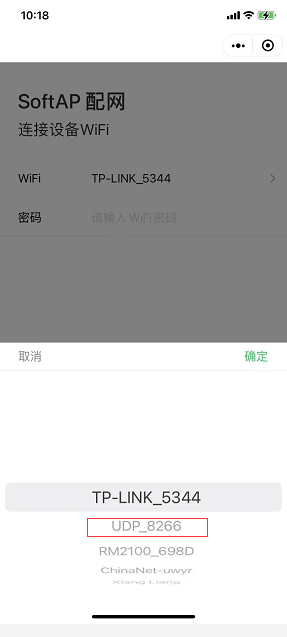

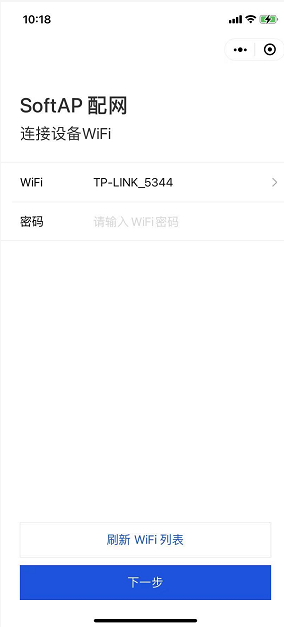

• 輸入8266開啟的熱點，也就是設備端代碼AP熱點

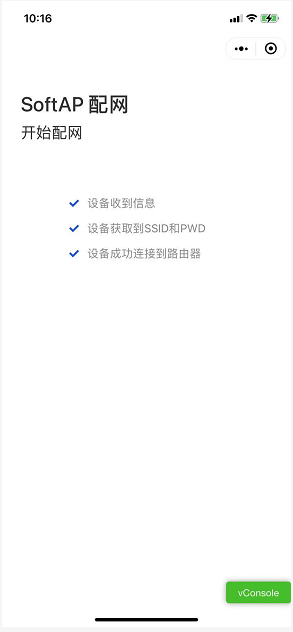

• 等待配網結果

  這里涉及到小程式與8266設備端的互動，需要回傳一些code給到小程式來更新行程，這些code包括：

{\"code\":0}  表示 8266收到了UDP連接資訊

{\"code\":1} 表示 8266決議到SSID和PWD

{\"code\":2} 表示連接路由成功

{\"code\":3} 表示連接路由失敗

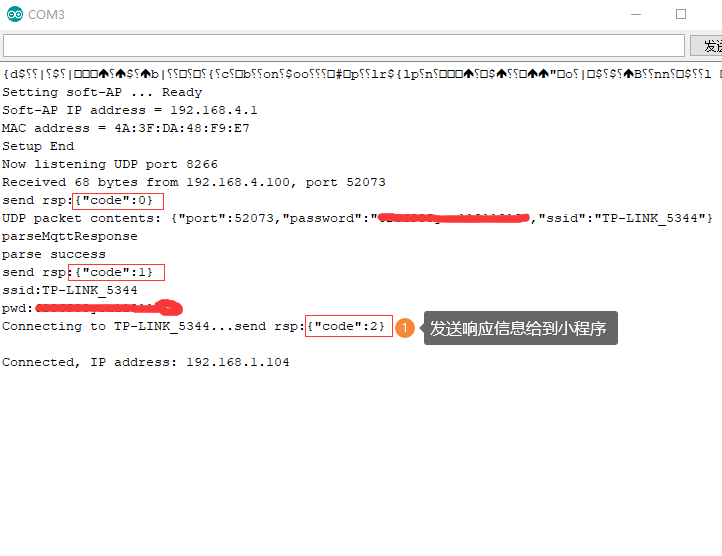

如果沒有任何意外，理論上可以看到8266串口列印具體除錯資訊：

完美，，，，，，，，，，，，，，
