?01 簡易無線發報機

1.發報機演示

在頭條上有一個視頻，介紹了一款 簡易無線發報機 ，給了一款僅僅使用一個高頻硅三極管（ 9018 ）構成的調幅無線發報機，雖然是一個高頻電路，為了說明電路的構造原理，視頻作者僅僅使用了簡單的板貼銅皮構成了實驗電路，電路使用兩節五號電池（1.5V×2=3V）供電便可以作業，

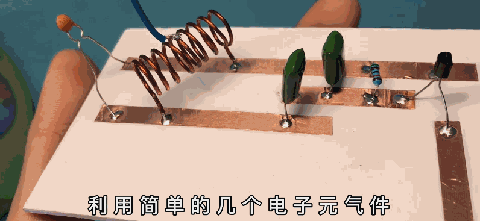

▲ 無線發報機

^{▲ 無線發報機}

電路接通便可以作業，發送的調幅無線電波被附近的短波收音機接收到之后，便可以聽到清晰響亮的電報的聲音，對于從未有過電子制作經驗的初學者來說，這個小小的電子作品，伴隨著神秘無線電波的傳遞會激發制作者內心不小的興奮和成就感，

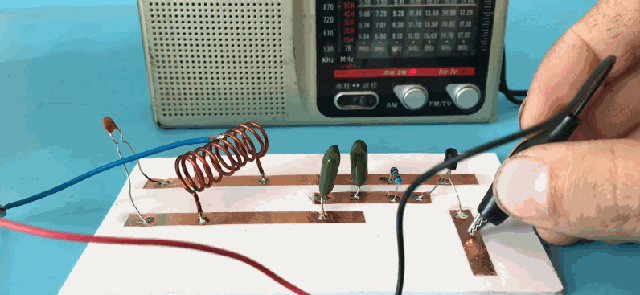

▲ 接通電源，可以使用附近的調幅收音機接收到音頻信號

^{▲ 接通電源，可以使用附近的調幅收音機接收到音頻信號}

2.發報機原理

當然，對于已經有模擬電子和高頻電路經驗的人來說，該電路的作業機制卻更顯撲朔迷離，這個簡單電路究竟是如何能夠同時產生高頻震蕩和音頻震蕩的呢？

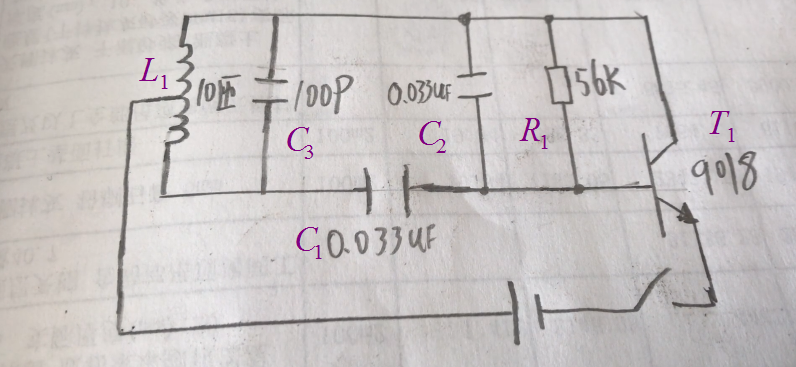

下圖是視頻作者給出演示發報機的電路原理圖，

▲ 電路原理圖

^{▲ 電路原理圖}

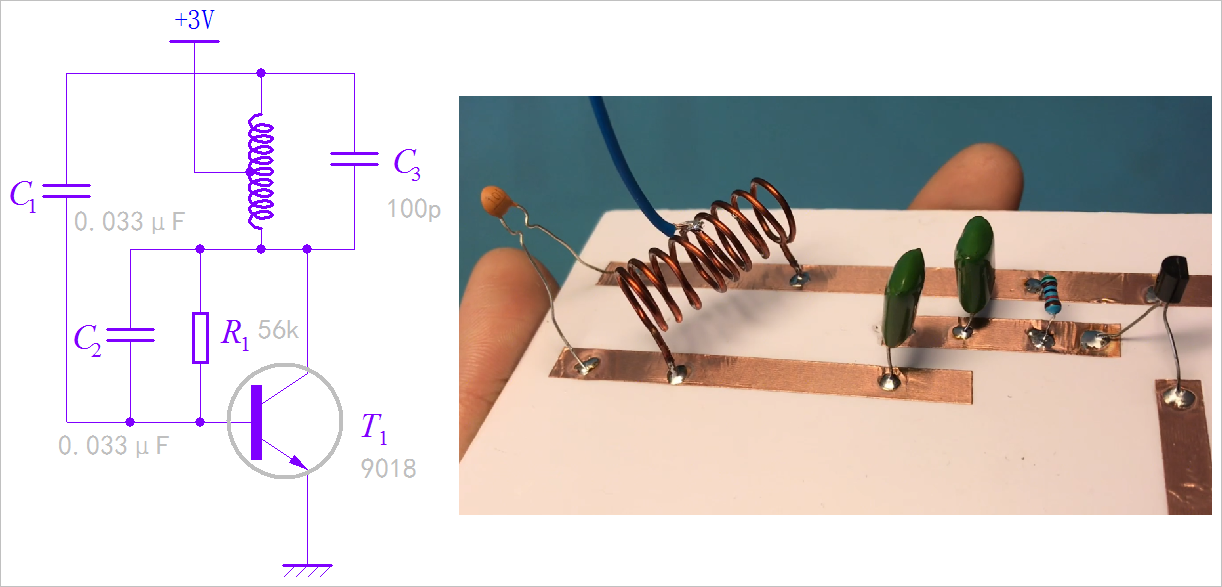

電路的拓撲結構實際上可以直接從簡介演示電路板上清晰看出，這個電路之所以會給人以迷惑的感覺，就是電路中的三極管T1的c-b之間的C2的配置，實際上，如果沒有C2的存在，整個電路就應該是電感耦合高頻振蕩器，

▲ 消除C2之后電路等效電感三點式振蕩器

^{▲ 消除C2之后電路等效電感三點式振蕩器}

其中空芯單層線圈的基本尺寸，目測約為：

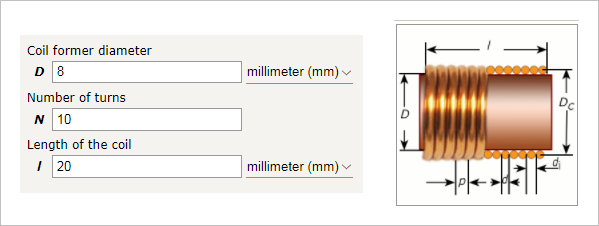

▲ 電路中線圈基本引數

^{▲ 電路中線圈基本引數}

根據 Single-Layer Coil Inductance Calculator 可以計算出電感量 L1=356nH，那么L1，C3構成的LC諧振電路諧振頻率為：
f H = 1 2 π L 1 C 3 = 1 2 π 356 × 1 0 ? 9 × 100 × 1 0 ? 12 = 26.67 M H z f_H = {1 \over {2\pi \sqrt {L_1 C_3 } }} = {1 \over {2\pi \sqrt {356 \times 10^{ - 9} \times 100 \times 10^{ - 12} } }} = 26.67MHz fH?=2πL1?C3? ?1?=2π356×10?9×100×10?12 ?1?=26.67MHz

這個頻率屬于 國際通信聯盟(ITU)短波段中的11米范圍內，

上述頻率是估算處的高頻振蕩頻率，觀看視頻中的收音機所在的接收頻率大約在17MHz，

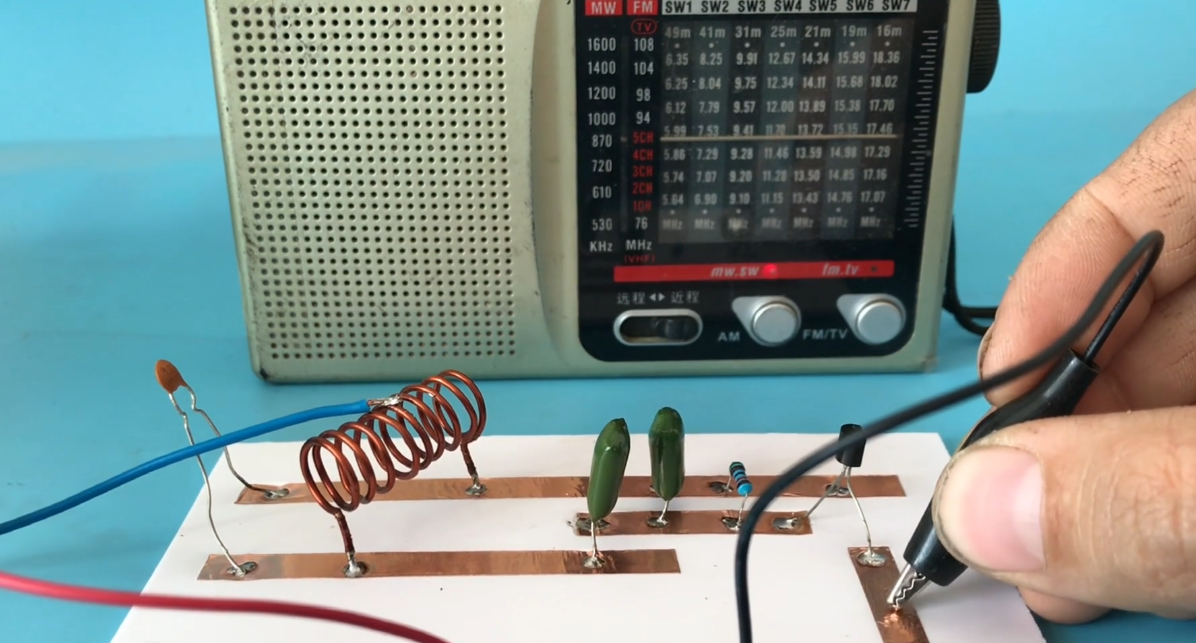

▲ 發報機旁邊的短波收音機：接收頻率在17MHz 左右

^{▲ 發報機旁邊的短波收音機：接收頻率在17MHz 左右}

但是，只是高頻震動還無法組成發報機，能夠被接識訓接收到并播放出聲音，還需要有調幅聲音信號，那么這個這個信號是如何產生的呢？

3.奇怪的C2電容

C2連接在T1的c-b之間形成了高頻負反饋，假設T1 b-e之間的作業電阻 r b e ≈ 2 k r_{be} \approx 2k rbe?≈2k，由于它遠遠小于R1的阻值，所以忽略R1的影響，那么C2構成負反饋所形成的低通濾波器的截止頻率為：
f L = 1 2 π ? C 2 r b e = 1 2 π × 0.033 × 1 0 ? 6 × 2 × 1 0 3 = 2.411 k H z f_L = {1 \over {2\pi \cdot C_2 r_{be} }} = {1 \over {2\pi \times 0.033 \times 10^{ - 6} \times 2 \times 10^3 }} = 2.411kHz fL?=2π?C2?rbe?1?=2π×0.033×10?6×2×1031?=2.411kHz
