基于51單片機LCD1602顯示
要在1602上顯示字符，要大概明白1602液晶顯示屏作業原理，
一般的液晶顯示幕(Liquid Crystal Display, LCD) 的主要原理是以電流刺激液晶分子產生點、線、面并配合背部燈管構成畫面，
1602液晶也叫1602字符型液晶，它是一種專門用來顯示字母、數字、符號等的點陣型液晶模塊，1602LCD是指顯示的內容16×2，即最多只能顯示32個字符，它由若干個5X7或者5X11等點陣字符位組成，每個點陣字符位都可以顯示一個字符，每位之間有一個點距的間隔，每行之間也有間隔，起到了字符間距和行間距的作用，正因為如此所以它不能很好地顯示圖形，5X7點陣可以看做5行7列等間距分布的led燈，每一個燈相當于一個像素點，你要表達的字母或者數字都是由這些像素點組成的，只需控制燈的亮滅就可以了，
一般1602一共有16位引腳，（引腳作用如下表）
| 編號 | 符號 | 引腳作用 | 編號 | 符號 | 引腳作用 | |
|---|---|---|---|---|---|---|
| 1 | VSS | 電源正級 | 9 | D2 | 資料口 | |
| 2 | VDD | 電源地 | 10 | D3 | 資料口 | |
| 3 | VO | 液晶顯示對比度調節（即亮度需要接滑動電阻） | 11 | D4 | 資料口 | |
| 4 | RS | 資料命令選擇端（H\L） | 12 | D5 | 資料口 | |
| 5 | RW | 讀寫選擇端（H\L） | 13 | D6 | 資料口 | |
| 6 | E | 使能端 | 14 | D7 | 資料口 | |
| 7 | D0 | 資料口 | 15 | BLA | 背光電源正極 | |
| 8 | D1 | 資料口 | 16 | BLK | 背光電源負極 |
明白了引腳后，就可以將引腳鏈接到單片機用單片機I\O口來控制每一個引腳來讓1602顯示字符，編程用到的主要管腳不過三個，分別為：RS（資料命令選擇端），R/W（讀寫選擇端），E（使能信號）;編程便主要圍繞這三個管腳展開按照時序進行初始化，寫命令，寫資料，基本操作如下：
(1) 讀狀態：輸入：RS=L, RW=H,E=H 輸出：D0-D7=狀態字，
(2) 寫指令：輸入：RS=L, RW=L,D0-D7=指令碼，E=H，輸出：無，
(3) 讀資料：輸入：RS=H, RW=H,E=H 輸出：D0~D7=資料，
(4) 寫資料：輸入：RS=L，RW=H，D0-D7=資料，E=高脈沖，輸出：無，
由于此次是讓1602顯示我們讓1602顯示的字符所以使用向1602寫指令，寫資料具體操做代碼如下：
//寫指令代碼
void write_com(uint com){
E=0;
RS=0;
P0=com;
delay_ms(5);//軟體延時
E=1;
delay_ms(5);
E=0;
}
//寫資料代碼
void write_date(uint date){
E=0;
RS=1;
P0=date;
delay_ms(5);//軟體延時
E=1;
delay_ms(5);
E=0;
}
寫指令就是向1602發送設定指令，如在那一行顯示，從這一行的什么位置開始，顯示時是滾動顯示還是靜態顯示，
寫資料就是將我們想要顯示的字符用回圈的方式寫入1602，
顯示指令設定（具體如下表）
| 指令碼 | 功能 |
|---|---|
| 0 0 1 1 1 0 0 0 | 設定16X2顯示，5X7點陣，8位資料口 |
| 0 0 0 0 1 D C B | D=1開顯示: D=0關顯示； |
| C=1顯示游標: C=0不顯示游標 | |
| B=1游標閃爍; B=0 游標不顯示 | |
| 0 0 0 0 0 1 N S | N=1當讀或寫一個字符后地址指標加1,且游標加1 |
| N=0當讀或寫一個字符后地址指標減1,且游標減1 | |
| S=1，當寫一個字符時，整屏顯示左移(N=1)或右移(N=0), 以得到游標不移動而螢屏移動的效果 | |
| S=0，當寫一個字符時，整屏顯示不移動 | |
| 0 0 0 1 0 0 0 0 | 游標左移 |
| 0 0 0 1 0 1 0 0 | 游標右移 |
| 0 0 0 1 1 0 0 0 | 整屏左移，同時游標跟隨移動 |
| 0 0 0 1 1 1 0 0 | 整屏右移，同時游標跟隨移動 |
將以上所需要的指令通過寫指令函式寫入1602來設定1602就是1602初始化，這次我們要讓1602顯示一行字符，初始化代碼為：
void write_init(){
E = 0;
write_com(0x38);//開顯示
write_com(0x0c);//開顯示不顯示游標
write_com(0x06);//寫一個字符指標加1
write_com(0x01);//清屏
write_com(0x80);//設定資料指標起點
}
將以上設定好然后就可以用寫資料將想要顯示的顯示在1602上了
代碼如下
#include <reg52.h>
#define uint unsigned int
#define uchar unsigned char
sbit RS=P3^1;
sbit E=P3^2;
uchar code table[]="Welcome to china";
void delay(ms){
uint i,j;
for(i=0;i<ms;i++){
for(j=0;j<123;j++){
}
}
}
void write_com(uchar com){
E=0;
RS=0;
P0=com;
delay(5);
E=1;
delay(5);
E=0;
}
void write_data(uchar dat){
E=0;
RS=1;
P0=dat;
delay(5);
E=1;
delay(5);
E=0;
}
void init(){
write_com(0x38);
write_com(0x0c);
write_com(0x06);
write_com(0x01);
}
void main(){
uint i;
init();
write_com(0x80+0x40);
for(i=0;i<16;i++){
write_data(table[i]);
delay(5);
}while(1);//這里是防止1602一閃一閃的顯示就讓代碼跑一邊在顯示完后就停在那
}

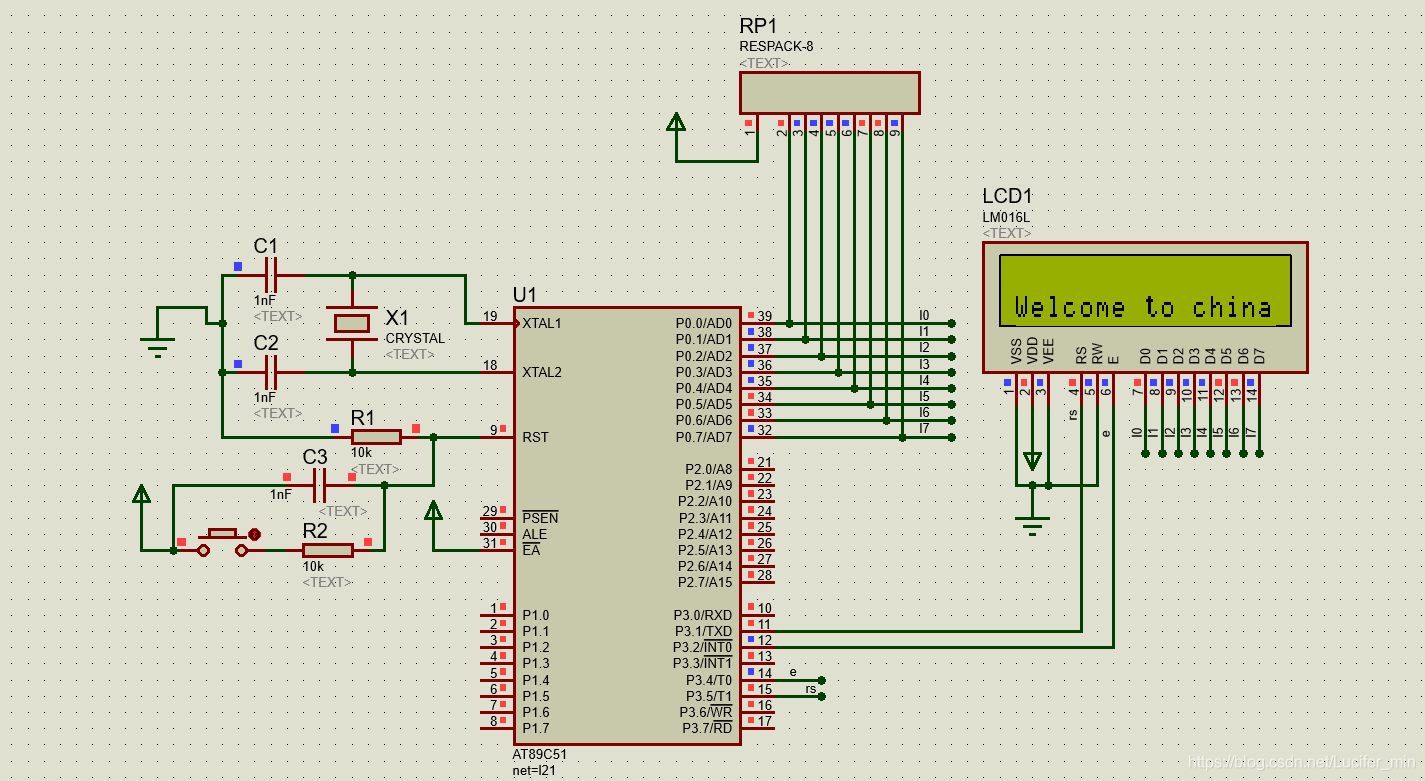

仿真結果如下
