STM32F103RET6 上電后出現復位腳對地0.09V電壓,芯片一直處于復位狀態,
接入JLINK后亮紅燈,如果把復位腳強制接3.3V后,軟體正常跑起來,仿真器能正常識別到ID,但無法更新FLASH及仿真
uj5u.com熱心網友回復：
有沒有人知道是什么問題uj5u.com熱心網友回復：

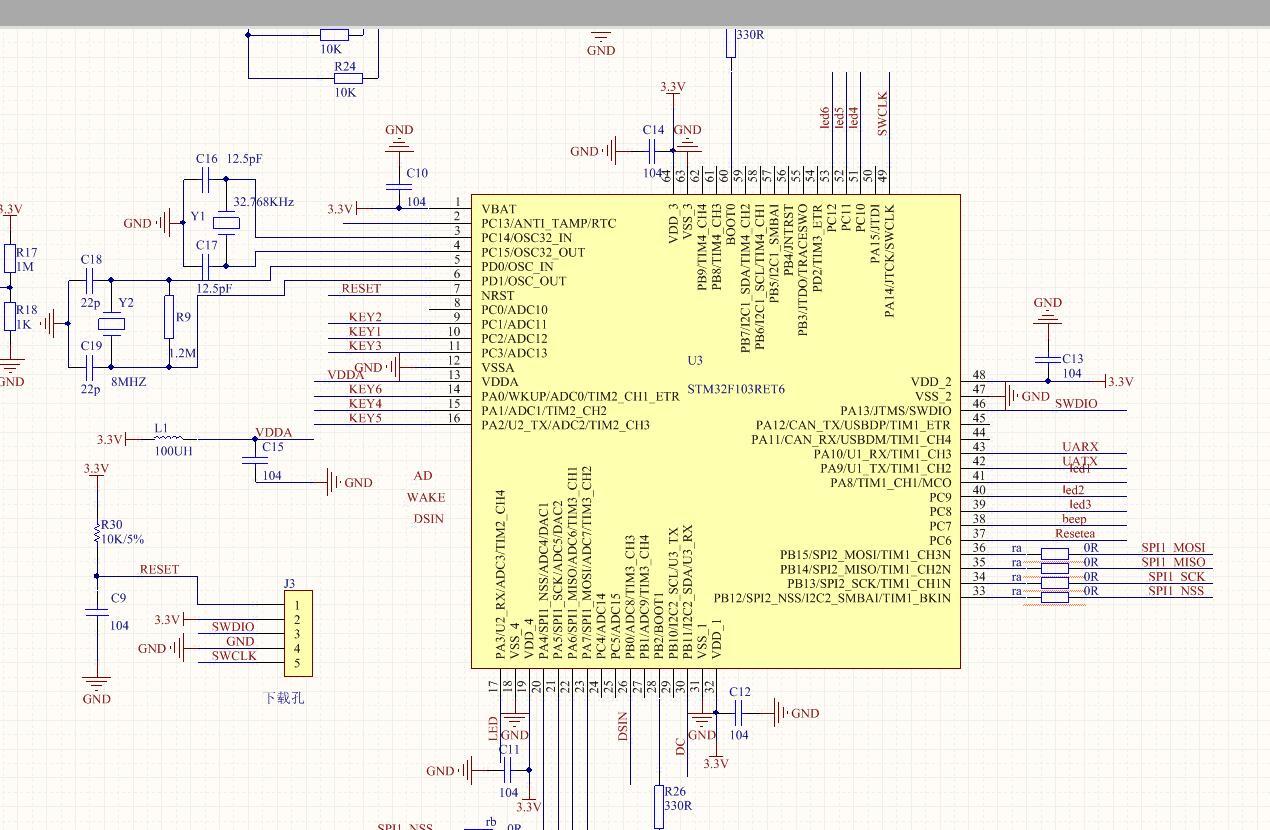

復位腳外部分接10K上拉電阻,附原理圖:
復位腳示波器查了一直為0.09V電平,沒有脈沖.
uj5u.com熱心網友回復：
NRST腳必須使用一個30—50K電阻弱上拉，接一個電容并一個開關到地以復位uj5u.com熱心網友回復：
你好,接了10K上拉,對地并了104電容uj5u.com熱心網友回復：
C9充電完成后，RESET應該是3.3V左右，樓主檢查一下接線和復位電路吧uj5u.com熱心網友回復：
有板子的話換一個板子，檢查一下是否復位腳是否跟什么東西短路了uj5u.com熱心網友回復：
你好，更換了芯片就正常了，生產了２００個板子，有５個運行一段時間后就出現這樣的問題．
uj5u.com熱心網友回復：
現在主要想查明是什么原因導致出現這樣的現象，軟體還是硬體轉載請註明出處，本文鏈接：https://www.uj5u.com/qita/244446.html
