概述

當你使用云廠商提供的容器服務部署業務服務后，是否對交付部署全鏈路的效率有更高的需求，例如實作基于容器的 DevOps 服務，自動化地完成鏡像構建以及集群內容器的鏡像版本更新，騰訊云容器鏡像服務 TCR 提供云原生應用交付流水線功能，全鏈路可追蹤、可觀測、可自主配置，讓用戶可以輕松實作代碼提交變更后，自動觸發鏡像的構建和推送，并將鏡像更新到容器服務 TKE、彈性容器服務 EKS 等平臺創建的集群中，完成最終的交付，為企業級用戶在騰訊云上提供一體化云原生 DevOps 解決方案，本文主要介紹如何使用容器鏡像服務 TCR 輕松實作容器 DevOps，

容器鏡像服務簡介

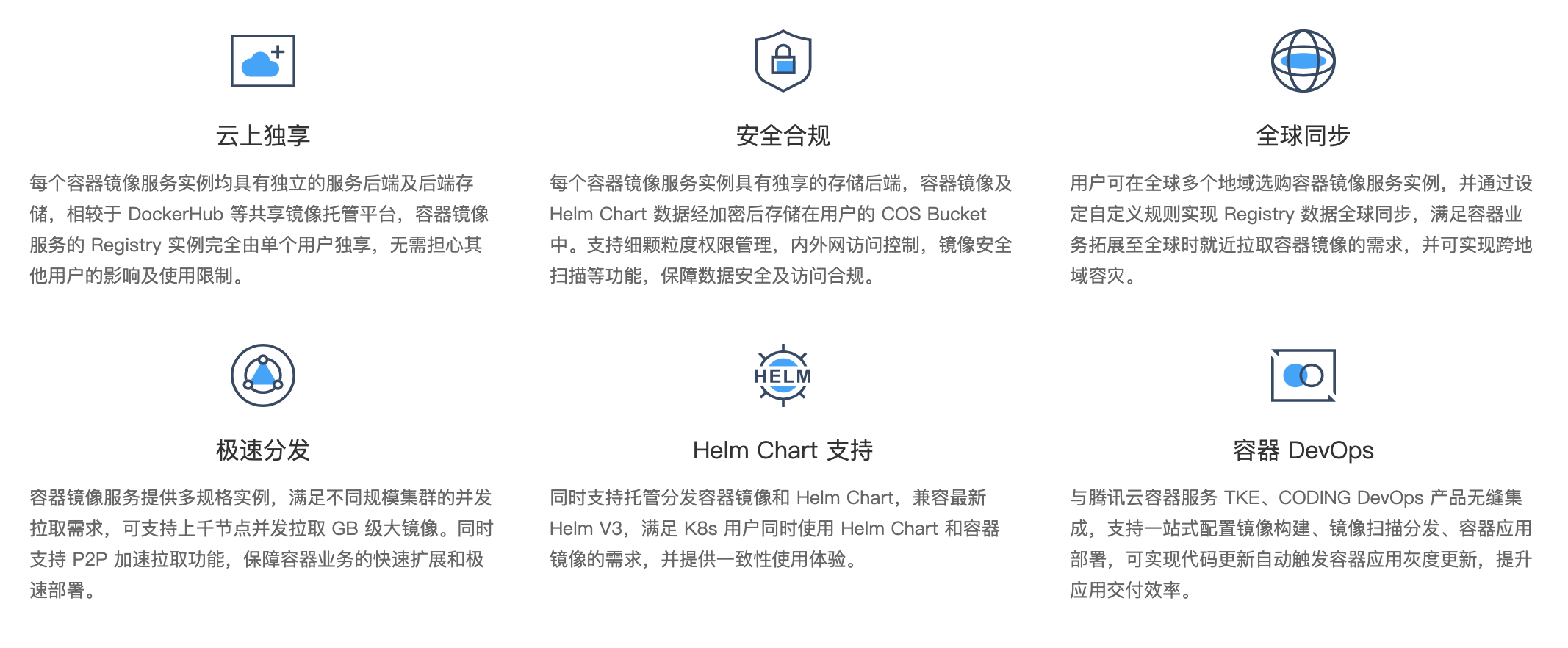

容器鏡像服務（Tencent Container Registry，TCR）是騰訊云提供的安全獨享、高性能的容器鏡像托管分發服務，支持 Docker 鏡像、Helm Chart 存盤分發及鏡像安全掃描，為企業級客戶提供了細顆粒度的訪問權限管理和網路訪問控制，

容器DevOps業務流程

DevOps 是 Development 和 Operations 的組合詞，代表著重視「軟體開發人員(Dev)」和「IT 運維技術人員(Ops)」之間溝通合作的文化；旨在透過自動化「軟體交付」和「架構變更」的流程，使得構建、測驗、發布軟體的程序能夠更加地快捷、頻繁和可靠，TCR 與容器服務 TKE、CODING DevOps 等產品無縫集成，在騰訊云上提供一體化云原生 DevOps 解決方案，容器 DevOps 的基本業務流程如圖所示，

如何使用容器鏡像服務輕松實作容器 DevOps

前提條件

準備 TCR 企業版實體，創建鏡像倉庫，

前往實體串列頁面，新建企業版實體，關于如何創建可參考檔案創建企業版實體，并在生成的實體中創建一個鏡像倉庫，
準備 TKE 標準集群，并部署容器應用

前往容器服務控制臺，新建 TKE 標準集群，可參考檔案創建集群，

當前容器服務 TKE 已支持在控制臺內選擇容器鏡像服務 TCR 企業版鏡像創建作業負載，同時，TKE 標準集群可安裝 TCR 專屬插件，實作內網及免密拉取 TCR 企業版內鏡像，參考檔案使用 TCR 企業版實體內容器鏡像創建作業負載，
開通 CODING DevOps 服務，

場景一：代碼變動后自動構建鏡像，并觸發部署

操作場景

支持用戶配置流水線，在代碼變更后，自動構建鏡像，并觸發自動部署到容器平臺，

操作步驟

配置交付流水線

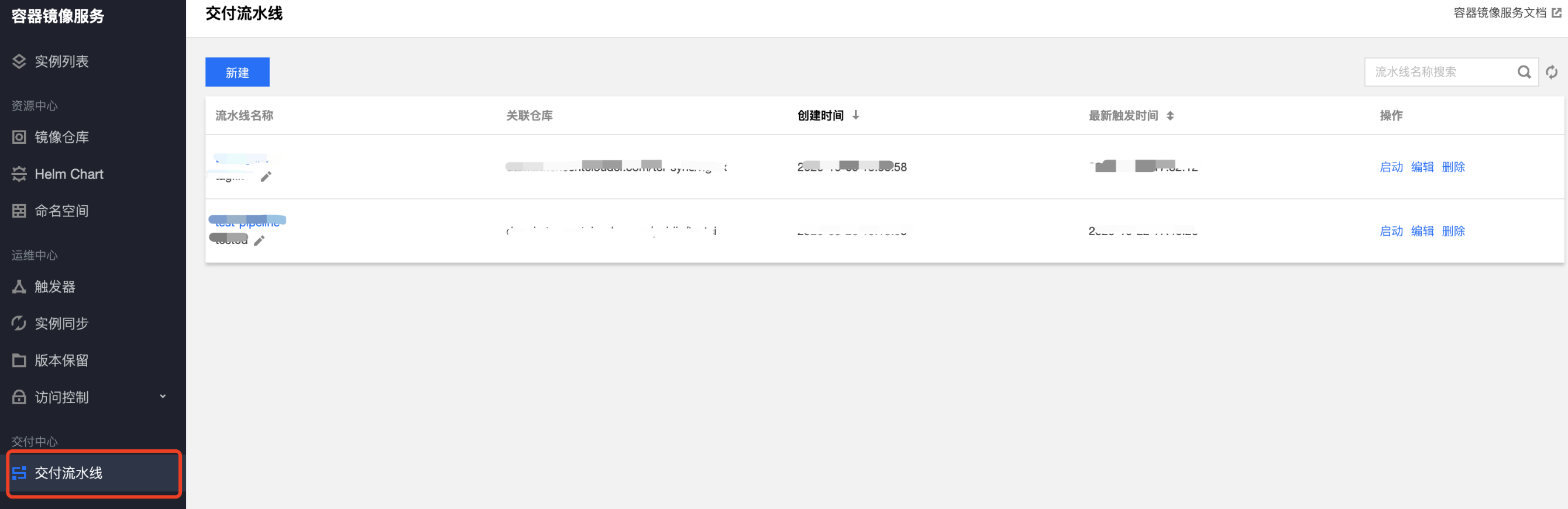

登錄容器鏡像服務 TCR 控制臺，選擇左側導航欄中的【交付流水線】，在“交付流水線”頁面中，單擊【新建】，

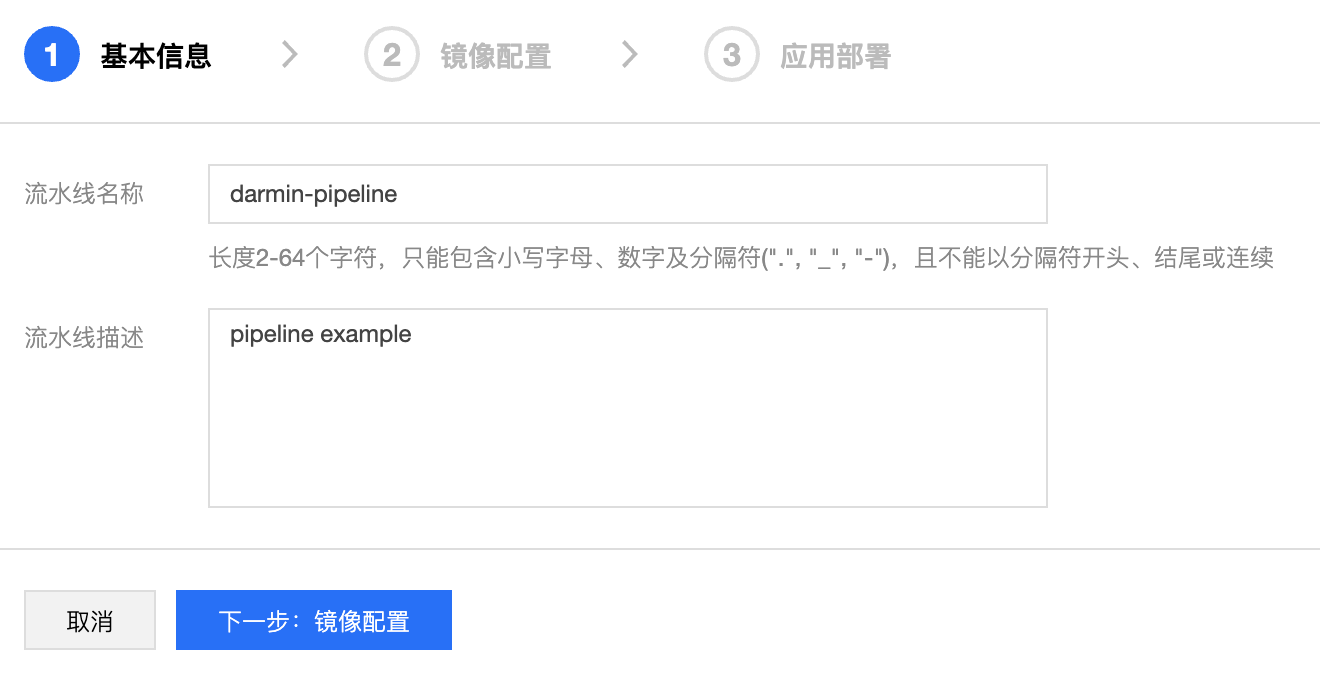

在“基本資訊”步驟中，配置以下引數，然后單擊【下一步：鏡像配置】，
- 流水線名稱：設定交付流水線名稱，
- 流水線描述：為交付流水線添加描述資訊，創建后可修改，

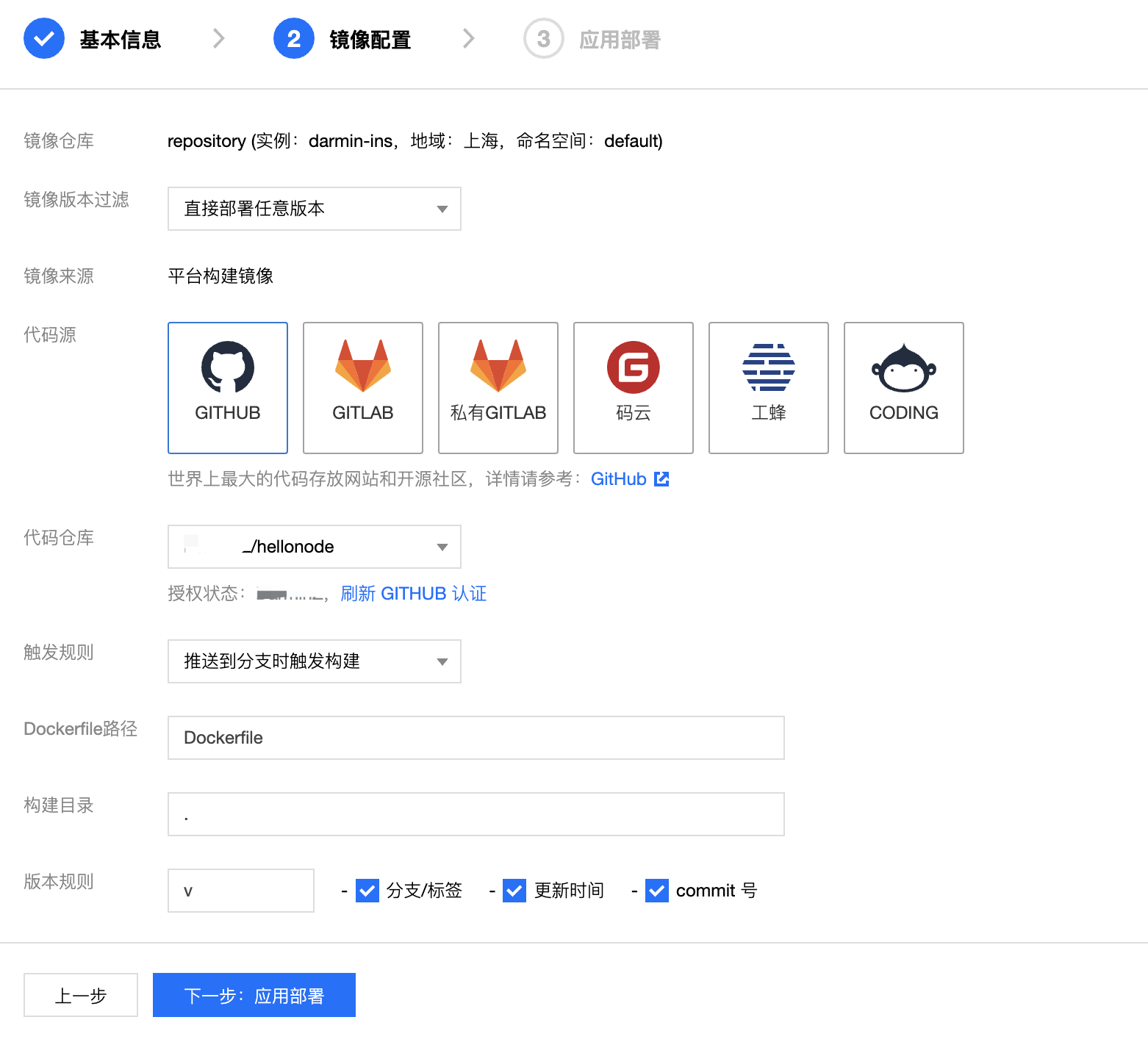

在“鏡像配置”步驟中，配置以下引數，單擊【下一步：應用部署】，
- 鏡像倉庫：選擇交付流水線關聯的鏡像倉庫，將自動配置鏡像構建及推送，用于托管應用部署所需要的鏡像，
- 鏡像版本過濾

  ：支持對執行交付流水線中鏡像的版本進行限制，可以過濾掉不需要執行部署的鏡像版本，
  - 直接部署任意版本：推送到鏡像倉庫的任意版本鏡像都會被部署，
  - 區域署指定名稱版本：需指定鏡像版本，多個版本可以使用逗號分隔，非指定版本不會部署，
  - 區域署指定規則版本：需輸入正則運算式，
- 鏡像來源：支持平臺構建鏡像和本地推送鏡像，平臺構建鏡像允許用戶關聯不同代碼托管平臺的代碼倉庫，當代碼變動時自動觸發交付流水線，完成自動構建、推送鏡像以及應用部署；本地推送鏡像支持用戶在手動推送鏡像時，也能觸發應用部署，場景一中我們選擇平臺構建鏡像，
- 代碼源、代碼倉庫：選擇用于構建鏡像的代碼倉庫，流水線將拉取該代碼倉庫內源代碼進行編譯及構建，首次選擇需要授權，目前已支持GitHub、公有GitLab、私有GitLab、碼云以及工蜂等代碼托管平臺，
- 觸發規則

  ：鏡像構建被自動觸發的規則條件，目前支持以下四種場景：
  - 推送到指定分支觸發：需指定分支，
  - 推送新標簽時觸發構建：新建標簽并推送時觸發，
  - 推送到分支時觸發構建：推送至任意分支時觸發，無需指定分支，
  - 符合分支或標簽規則時構建：需輸入正則運算式，例如 ^refs/heads/master$，可匹配 master 分支進行觸發，
- Dockerfile 路徑：鏡像構建執行的操作基于代碼倉庫內的 Dockerfile，需指定該 Dockerfile 檔案的路徑，如不指定，默認為代碼倉庫根目錄下名為 Dockerfile 的檔案，
- 構建目錄：鏡像構建執行的作業目錄，即背景關系環境（context），默認為代碼倉庫的根目錄，
- 版本規則：定義鏡像構建生成的鏡像名稱，即鏡像版本（tag），支持配置自定義前綴，并組合加入“分支/標簽”，“更新時間”，“commit號” 三個環境變數，其中，更新時間為執行 docker tag 指令時構建服務的系統時間，

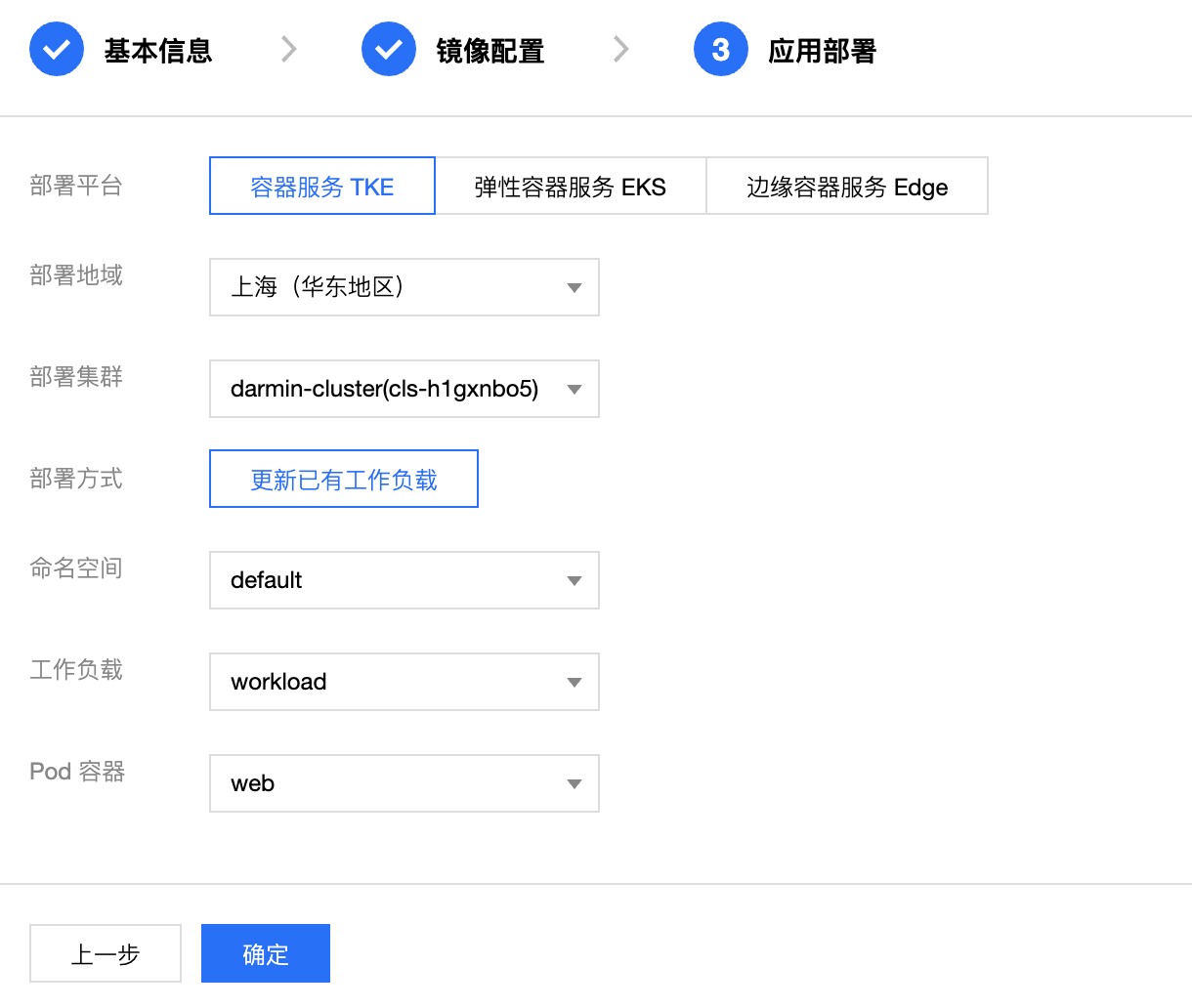

在“應用部署”步驟中，配置以下引數，單擊【確定】，
- 部署平臺：交付流水線同時支持容器服務 TKE，彈性容器服務 EKS 及邊緣容器服務 Edge，本文以容器服務 TKE 為例，
- 部署地域：目標集群所在地域，選擇已創建的 TKE 標準集群所在地域，
- 部署集群：目標集群，選擇已創建的 TKE 標準集群，
- 部署方式：當前僅支持 “更新已有作業負載”，
- 命名空間：已部署應用所在的命名空間，
- 作業負載：已部署應用的關聯作業負載，
- Pod容器：已部署應用的作業負載內的 Pod 容器，

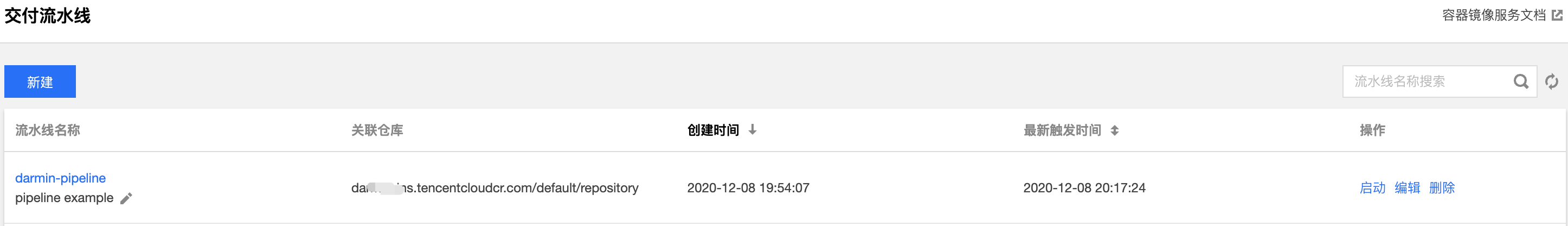

完成以上配置后，可在“交付流水線” 串列頁查看新建的流水線，

更新容器應用

完成以上配置后，即可在更新應用代碼后，自動觸發鏡像構建，推送及應用更新，

更新源代碼

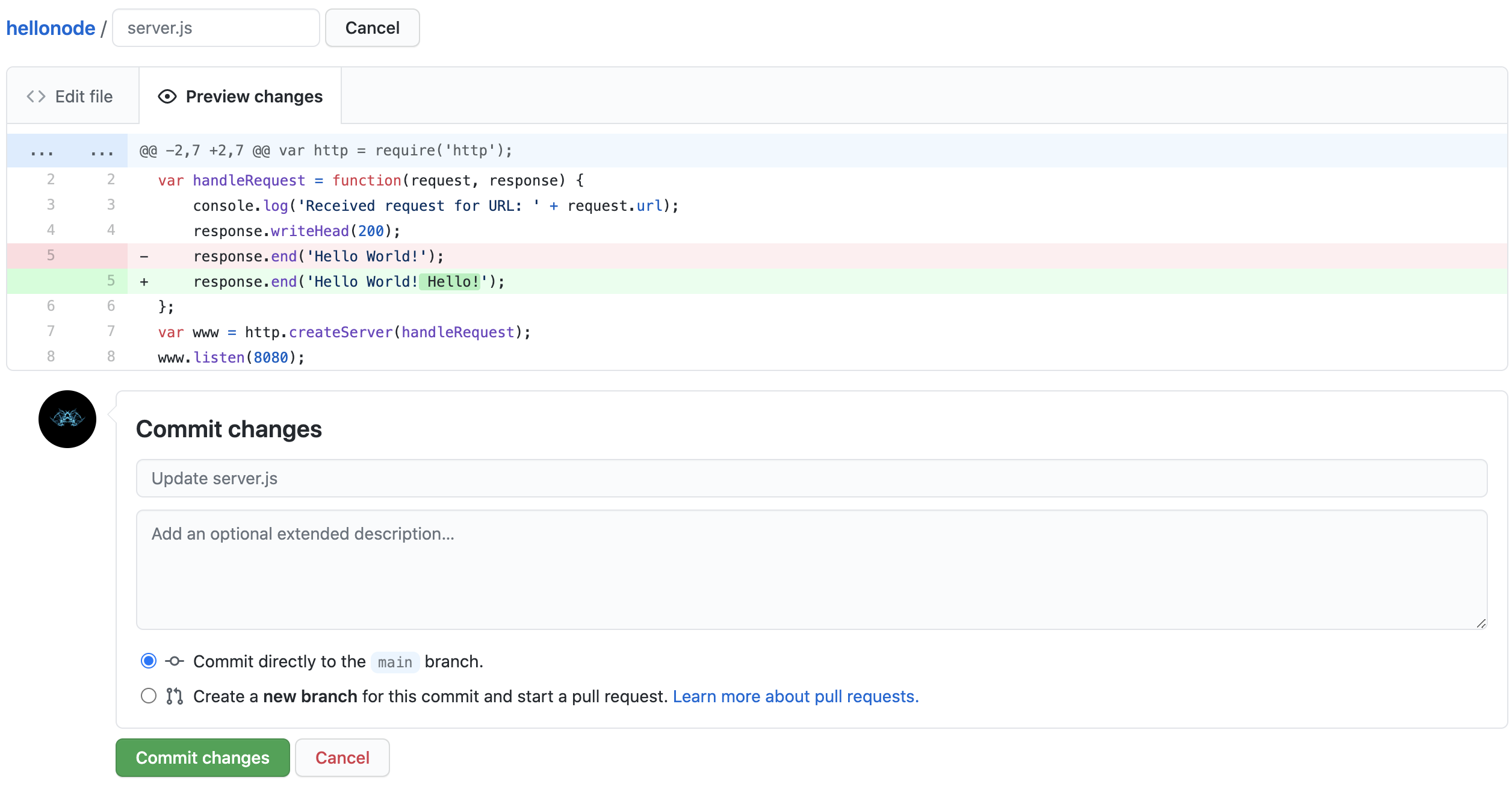

更新源代碼，并提交至遠端代碼倉庫，
執行流水線

源代碼推送完成后，如符合鏡像配置中鏡像構建的觸發條件，將觸發流水線執行，可點擊流水線查看該流水線執行記錄，并查看具體步驟進度，
- Checkout：檢出代碼，
- Docker Build：基于鏡像構建配置進行鏡像構建，并為生成的鏡像打上指定規則的Tag，如 v-{tag}-{date}-{commit}，
- Docker Push：推送鏡像，自動推送至關聯鏡像倉庫內，
- Deploy To TKE：使用最新推送的鏡像更新關聯作業負載及Pod 內同名鏡像，
查看應用更新狀態

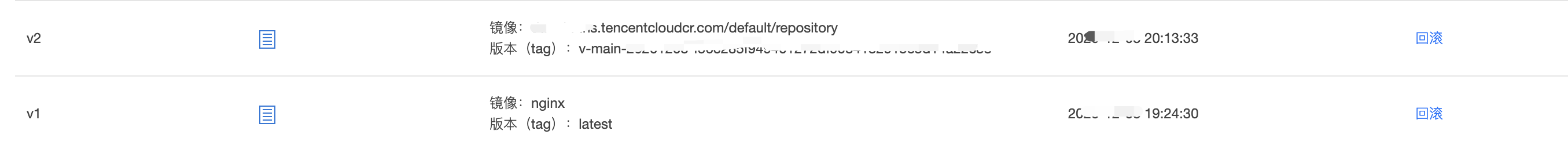

前往容器服務 TKE 控制臺，進入上述集群及作業負載詳情頁，并選擇修訂歷史，可查看應用更新狀態，如下圖所示，v1版本是一開始手動部署的nginx鏡像，流水線執行完成后更新為 v2 版本，使用的是自動構建出來的新的鏡像，

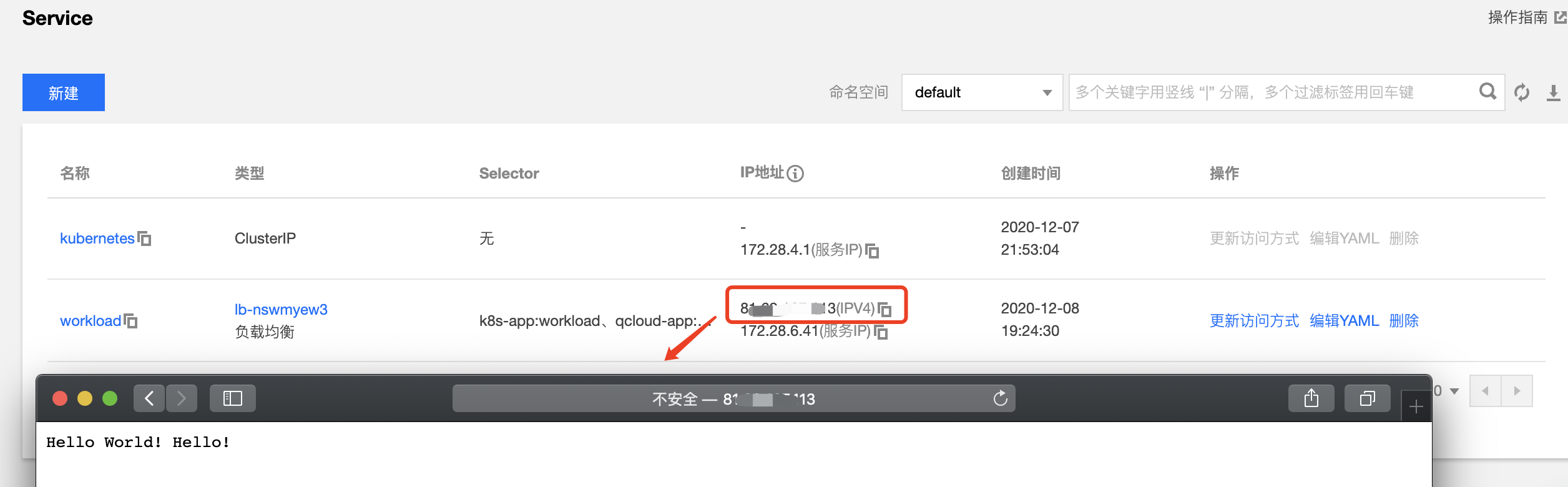

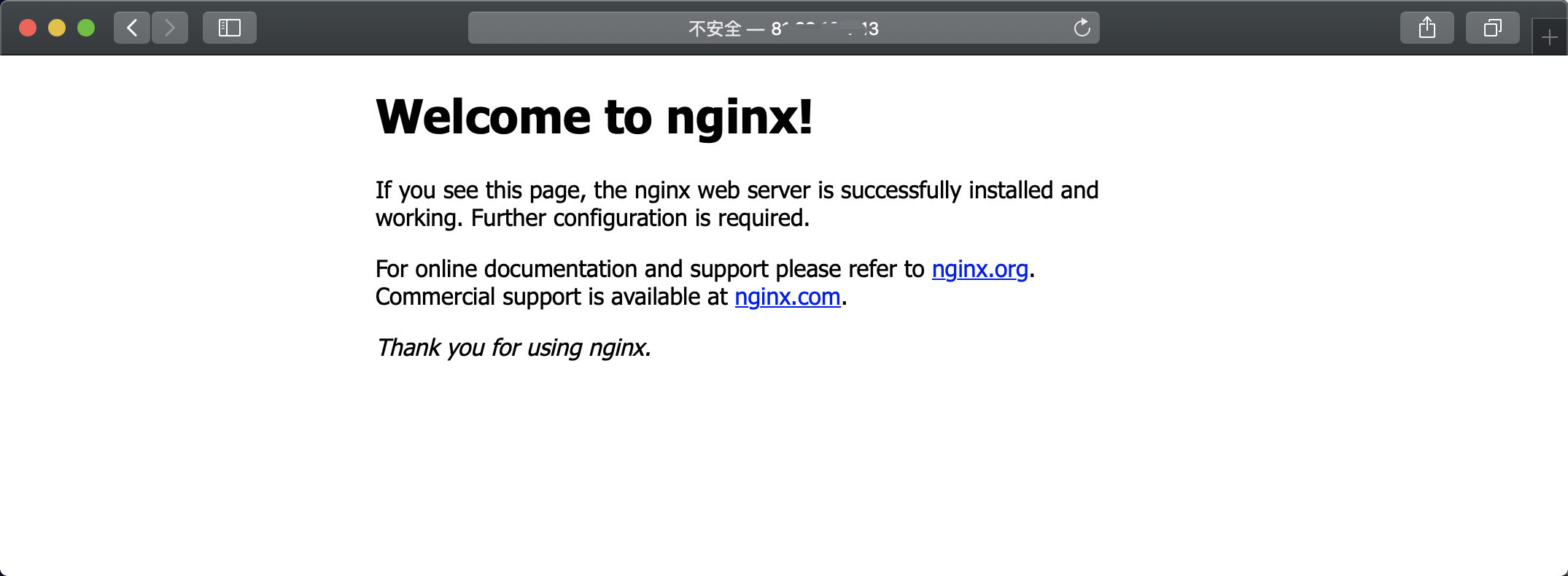

可以直接訪問該應用服務，查看是否已更新，通過查看 Servce 暴露到公網的地址，查看結果，可以看到服務已經更新，

場景二：本地推送鏡像后，自動觸發部署

操作場景

在某些場景可能不需要使用 TCR 鏡像自動構建能力，但又希望可以在推送鏡像后能夠自動部署到容器平臺，TCR 支持用戶配置本地推送鏡像后，通過觸發器的能力，自動觸發鏡像部署，

操作步驟

配置交付流水線

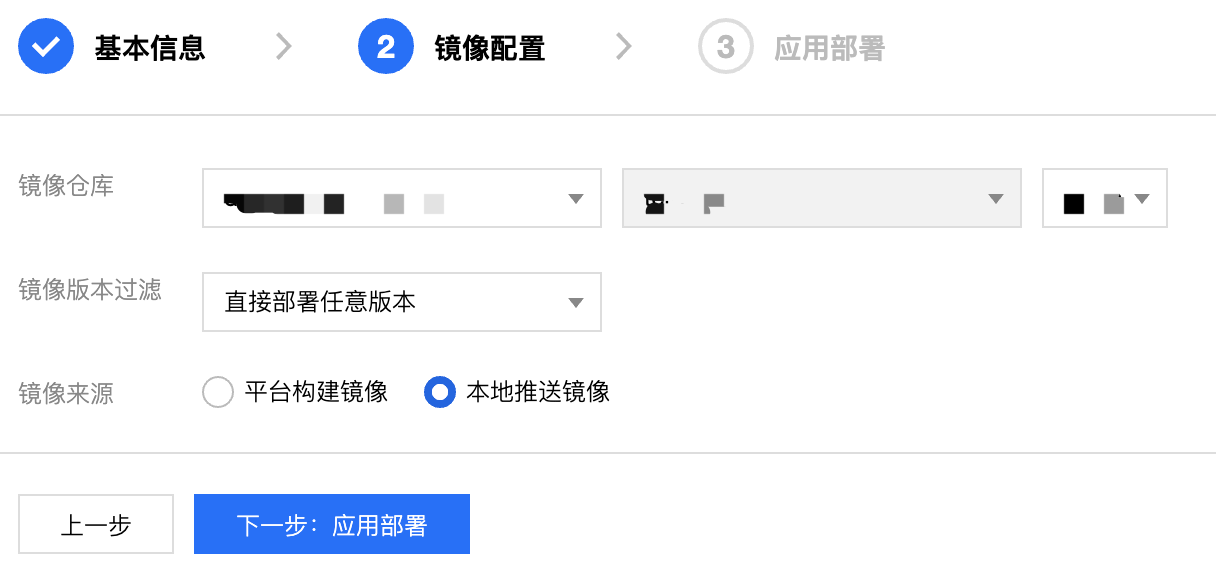

參考場景一配置新建一條交付流水線，與場景一的區別在“鏡像配置”步驟中，將”鏡像來源“選擇為”本地推送鏡像“，

更新容器應用

完成配置后，即可在本地使用命令列指令推送鏡像，觸發自動部署，

本地推送鏡像

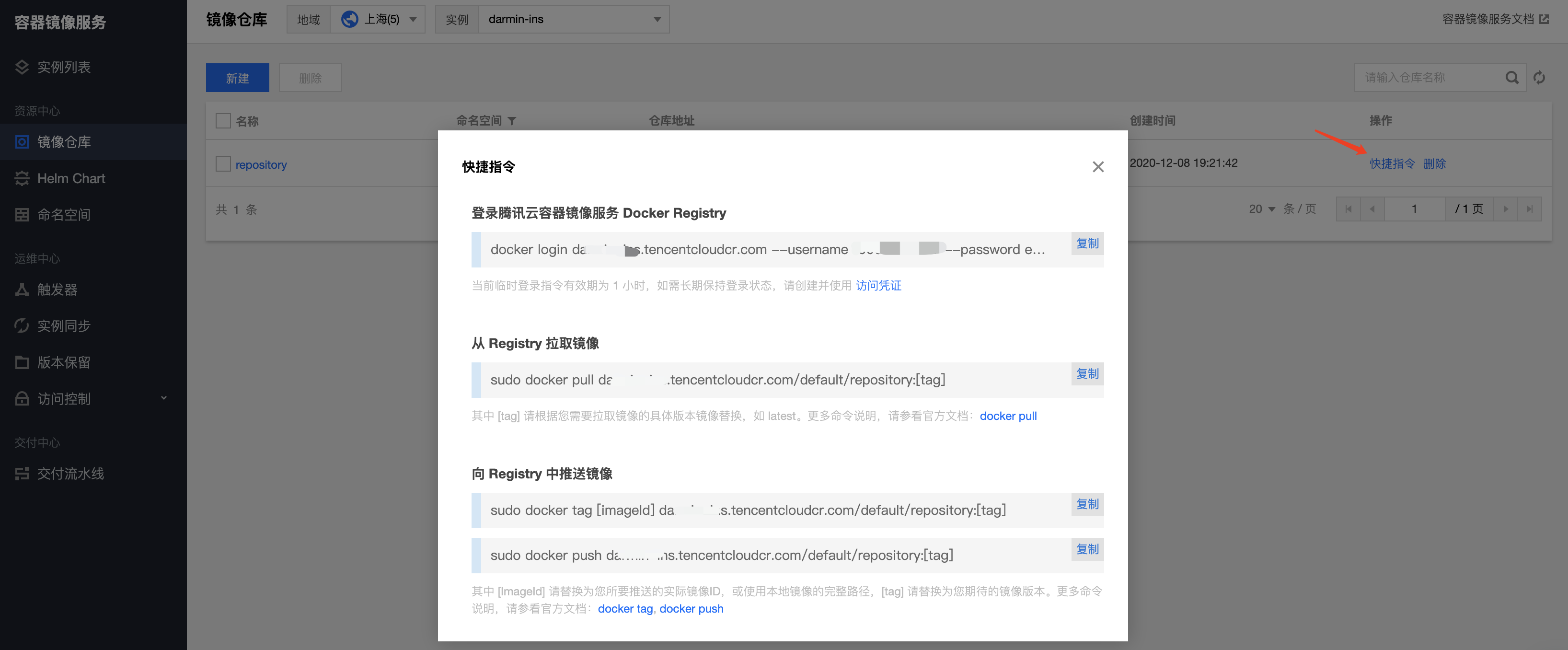

通過快捷指令我們可以登錄騰訊云容器鏡像服務 Docker Registry 并向 Registry 中推送鏡像，例如這里推送一個 nginx 鏡像，
執行流水線

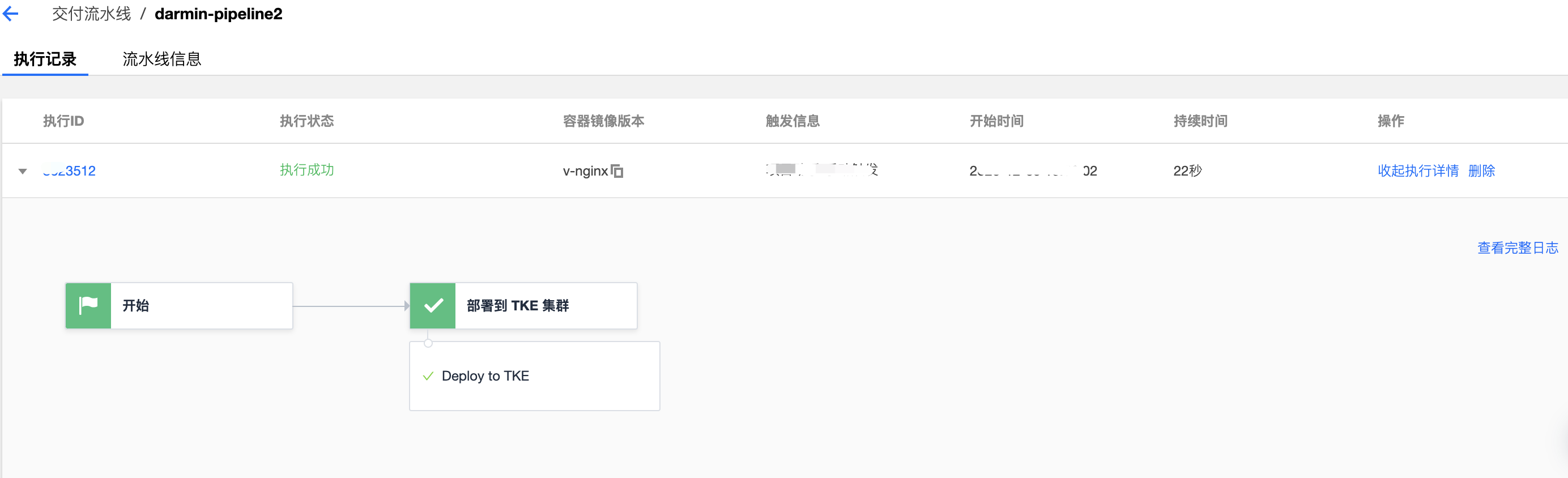

本地推動鏡像完成后，如符合鏡像配置中鏡像構建的觸發條件，將觸發流水線執行，由于此時鏡像已經準備好，因此流水線只需要執行自動部署，
查看應用更新狀態

同場景一，我們可以前往容器服務 TKE 控制臺，進入上述集群及作業負載詳情頁，并選擇修訂歷史，可查看應用更新狀態，也可直接訪問該應用服務，查看是否已更新，
