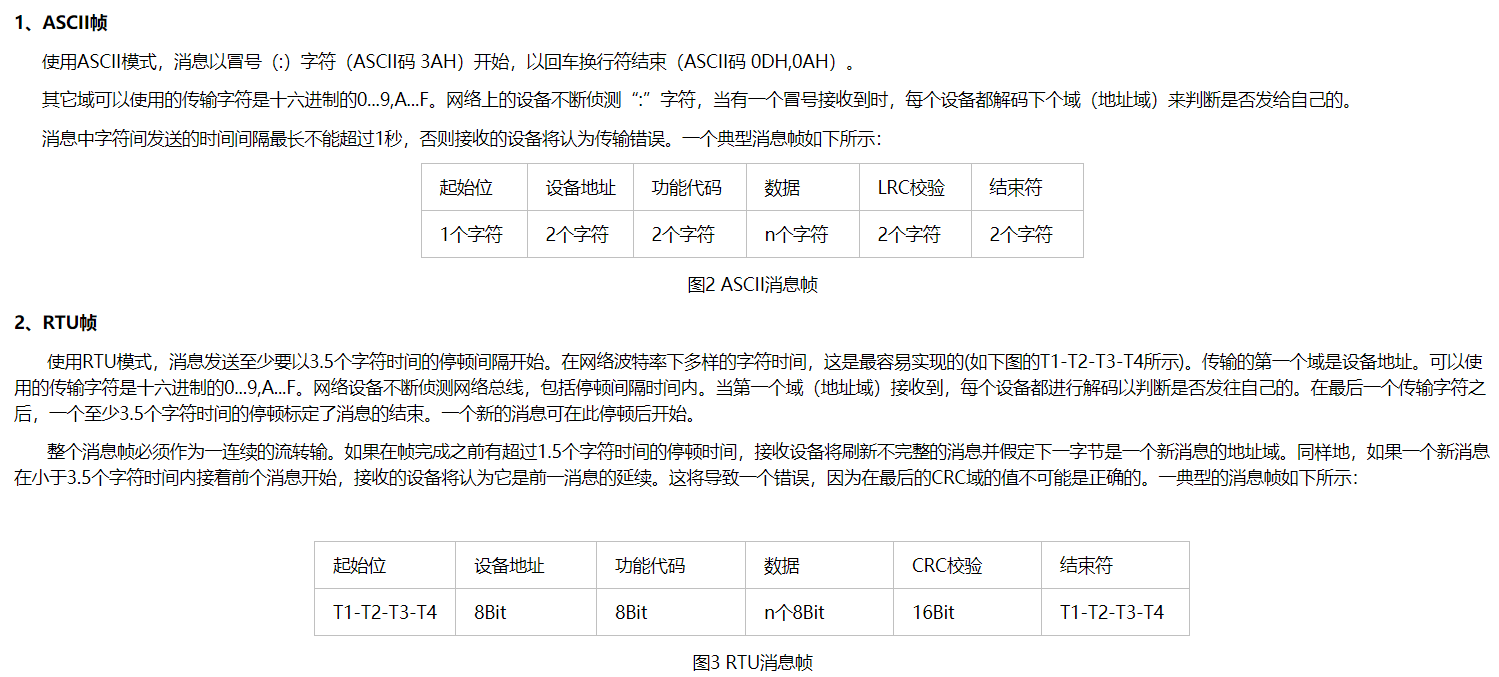

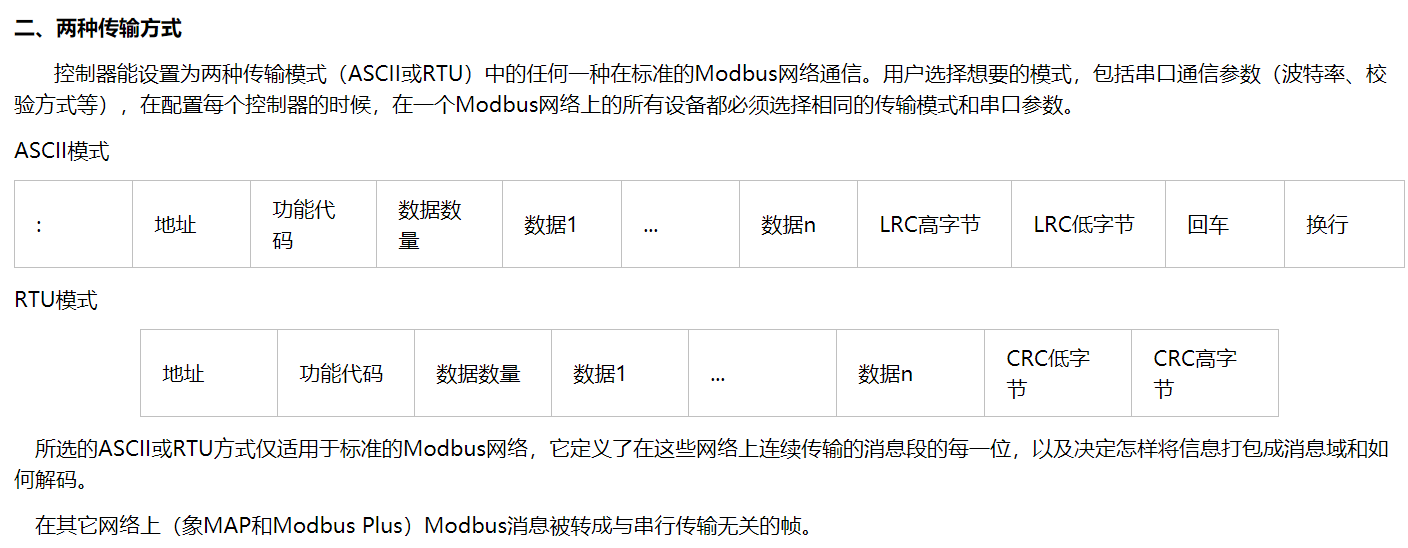

Modbus訊息幀
3、地址域
訊息幀的地址域包含兩個字符（ASCII）或8Bit（RTU），可能的從設備地址是0…247 (十進制)，單個設備的地址范圍是1…247，
地址0是用作廣播地址，以使所有的從設備都能認識，當Modbus協議用于更高水準的網路，廣播可能不允許或以其它方式代替，
4、如何處理功能域
訊息幀中的功能代碼域包含了兩個字符（ASCII）或8Bits（RTU），可能的代碼范圍是十進制的1…255，當然，有些代碼是適用于所有控制器，有此是應用于某種控制器，還有些保留以備后用，
5、資料域
資料域是由兩個十六進制數集合構成的，范圍00…FF，根據網路傳輸模式，這可以是由一對ASCII字符組成或由一RTU字符組成，
6、錯誤檢測域
標準的Modbus網路有兩種錯誤檢測方法，錯誤檢測域的內容視所選的檢測方法而定，
ASCII
當選用ASCII模式作字符幀，錯誤檢測域包含兩個ASCII字符，這是使用LRC（縱向冗長檢測）方法對訊息內容計算得出的，不包括開始的冒號符及回車換行符，LRC字符附加在回車換行符前面，
RTU
當選用RTU模式作字符幀，錯誤檢測域包含一16Bits值(用兩個8位的字符來實作)，錯誤檢測域的內容是通過對訊息內容進行回圈冗長檢測方法得出的，CRC域附加在訊息的最后，添加時先是低位元組然后是高位元組，故CRC的高位位元組是發送訊息的最后一個位元組，
常用功能碼
0x01: 讀線圈暫存器
0x02: 讀離散輸入暫存器
0x03: 讀保持暫存器
0x04: 讀輸入暫存器
0x05: 寫單個線圈暫存器
0x06: 寫單個保持暫存器
0x0f: 寫多個線圈暫存器
0x10: 寫多個保持暫存器
線圈暫存器：
實際上就可以類比為開關量，每個bit都對應一個信號的開關狀態，所以一個byte就可以同時控制8路的信號，比如控制外部8路io的高低， 線圈暫存器支持讀也支持寫，寫在功能碼里面又分為寫單個線圈暫存器和寫多個線圈暫存器，對應上面的功能碼也就是：0x01 0x05 0x0f
離散輸入暫存器：
如果線圈暫存器理解了這個自然也明白了，離散輸入暫存器就相當于線圈暫存器的只讀模式，他也是每個bit表示一個開關量，而他的開關量只能讀取輸入的開關信號，是不能夠寫的，比如我讀取外部按鍵的按下還是松開，所以功能碼也簡單就一個讀的 0x02
保持暫存器：
這個暫存器的單位不再是bit而是兩個byte，也就是可以存放具體的資料量的，并且是可讀寫的，比如我我設定時間年月日，不但可以寫也可以讀出來現在的時間，寫也分為單個寫和多個寫，所以功能碼有對應的三個：0x03 0x06 0x10
輸入暫存器：
只剩下這最后一個了，這個和保持暫存器類似，但是也是只支持讀而不能寫，一個暫存器也是占據兩個byte的空間，類比我我通過讀取輸入暫存器獲取現在的AD采集值，對應的功能碼也就一個 0x04
錯誤回傳：
在對應功能碼基礎上加上0x80
