H6911是一款外置NMOS高效率、高精度的升壓型大功率LED恒流驅動芯片，
H6911內置高精度誤差放大器，固定關斷時間控制電路，恒流驅動電路等，適合大功率、多個高亮度LED燈串恒流驅動，
H6911采用固定關斷時間的控制方式，關斷時間可通過外部電容進行調節，作業頻率可根據用戶要求而改變，
H6911通過調節外置的電流采樣電阻，能控制高亮度LED燈的驅動電流，使LED燈亮度達到預期恒定亮度，在EN端加PWM信號，還可以進行LED燈調光，
H6911內部集成了VDD穩壓管，軟啟動以及過溫保護電路，減少外圍元件并提高系統可靠性，
H6911采用ESOP8封裝，

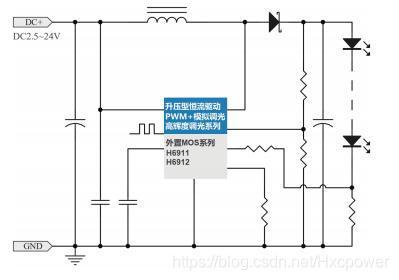

典型原理圖：
寬輸入電壓范圍：2.5V~24V
外置MOS
高效率：可高達95%
輸出電壓：Vin*5
FB電流采樣電壓：250mV
芯片供電欠壓保護：3.2V
關斷時間可調
外置頻率補償腳
智能過溫保護
短路保護
調光深度0.1%
調光輝度65536級
調光頻率25K
靜態電流3uA
軟啟動
內置VDD穩壓管
低壓輸入升壓恒流芯片，針對鋰電池等便攜式升壓照明系統，主要應用于消防應急照明、LED背光、LED燈杯、太陽能照明等可移動可攜帶的便攜照明，
| 專案 | 引數 |
|---|---|
| 輸入電壓范圍 | 2.5V~24V |
| 輸出電壓 | Vin*5 |
| 調光深度 | 0.1% |
