OSI與TCP-IP 5層協議
分層模型
1.分層思想
- 將復雜的流程分解為幾個功能相對單一的子程序
- 整個流程更加清晰，復雜問題簡單化
- 更容易發現問題并針對性地解決問題
- 同層使用相同協議，下層為上層提供服務
- 使用網路的未必知道資料的傳輸程序

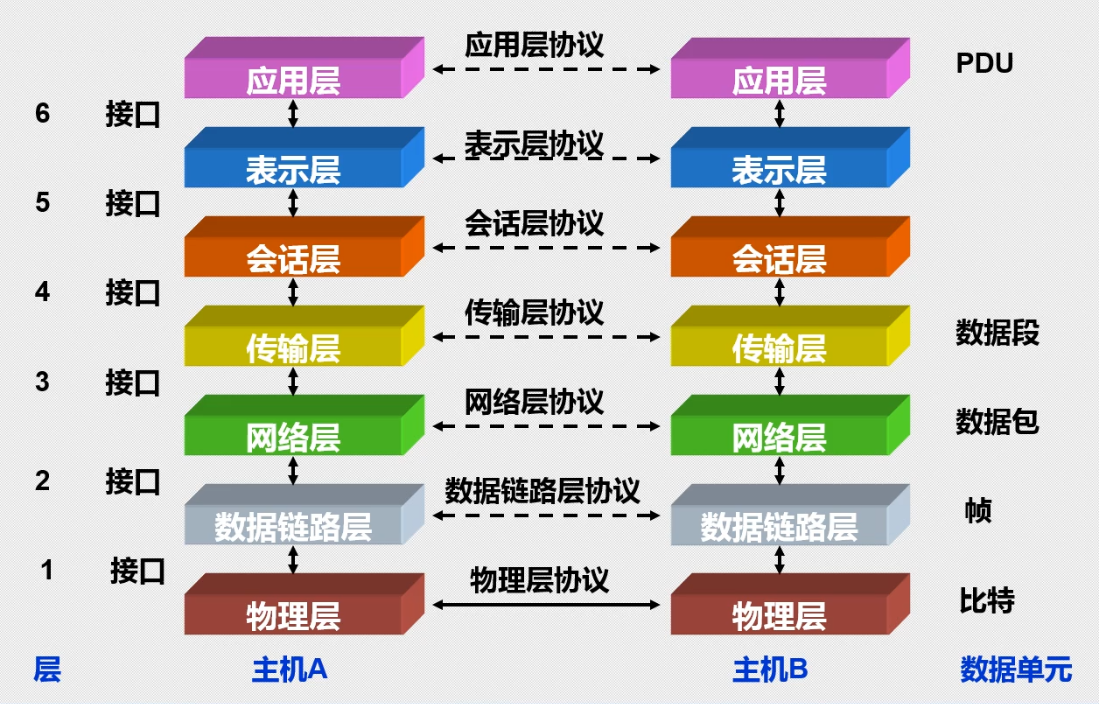

2.OSI七層模型
-
OSI（Open System interconnection）
是開放的通信系統互聯參考模型
-
歷史：1947 年，ISO 組織發布了 OSI 參考模型
-
七層模型：
-
TCP/IP 5層協議簇（站）：會話層，表示層，應用層三層合并成為應用層，最后為五層協議
-
這兩個同時誕生，OSI 現有模型，TCP 先有協議
-
四層模型：把 資料鏈路層 和 物理層 合并為網路介面層
-
特點：上層對下層兼容，處于上層的設備一定可以識別所有下層的資訊
資料傳輸程序
1.程序概述
-
假設要發送“Hello”這個資料
首先是封包
-
通過應用層，在軟體中生成，進入傳輸層
-
傳輸層對資料進行 分裝 ，進入網路層
分裝：給資料加上 TCP/UDP 頭
在加頭之前判斷資料是從應用層中的哪個軟體生成的
然后在資料中加上原埠號和目標埠號
完成行程與行程之間的通信 *埠號是應用層的
UDP：速度快，但安全性不高，不可靠傳輸，像寫信
TCP：速度不快，但安全性高，可靠傳輸，像打電話
分裝完后整個資料為 資料段
-
網路層對資料再加上 IP包頭 ，進入資料鏈路層
加上 IP 包頭
完成點到點的通信，即電腦與電腦之間的通信
加上后整個資料為 IP包/報文
-
資料鏈路層（網卡）給資料加上 MAC子層 和 FCS ，進入物理層（網線）
交換機所在層
MAC子層：源 MAC 地址和目標 MAC 地址，幀頭
FCS：4個位元組，幀校驗序列，回圈校驗演算法 CRC（類似hash）中的值，幀尾
加上后整個資料為 幀
然后是解包：
-
資料鏈路層（網卡）檢察幀的 MAC子層 和 FCS，沒問題解封裝，不對應就扔掉
-
網路層接著校驗IP包/報文，然后解包
-
傳輸層對資料段決議，傳給應用層的某個行程
-

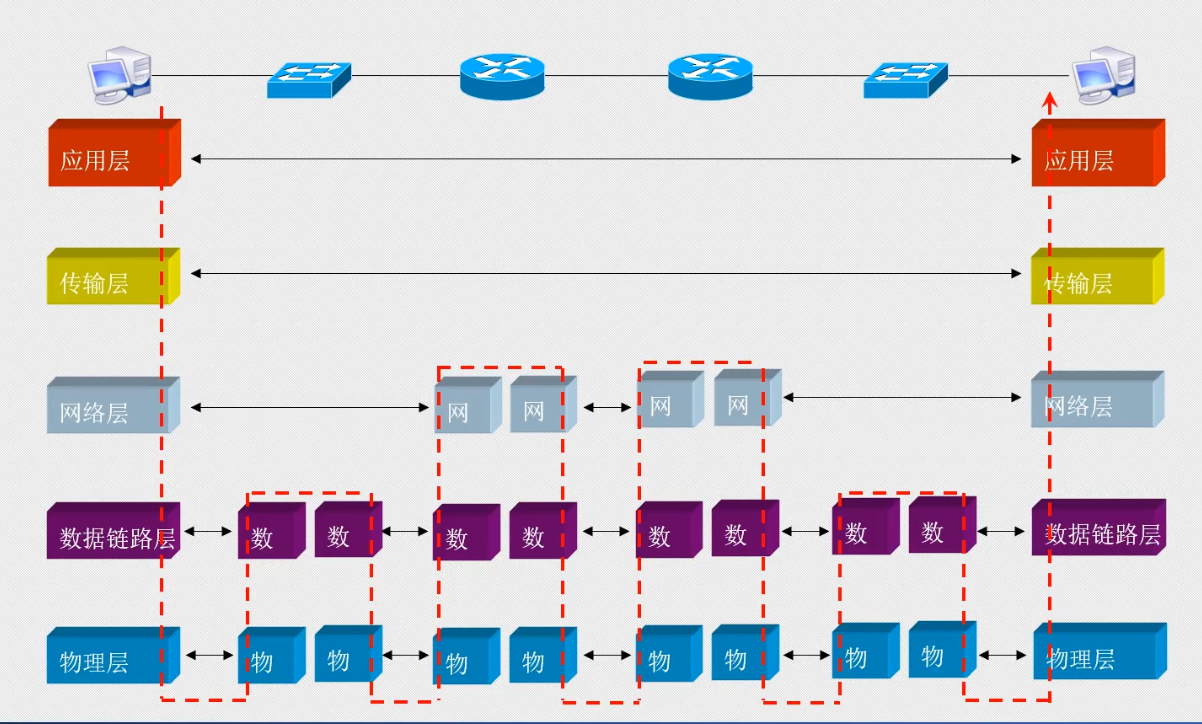

圖解：
2.要點總結
-
各層的資料名稱：
-
資料/PDU 應用層
-
資料段/段 Fragment 傳輸層
-
報文/包/IP包 packet 網路層
-
幀 Franme 資料鏈路層
-
位元 bit 物理層
** 8 bit = 1 Byte位元組 100Mb/s == 10MB/s +
-
-

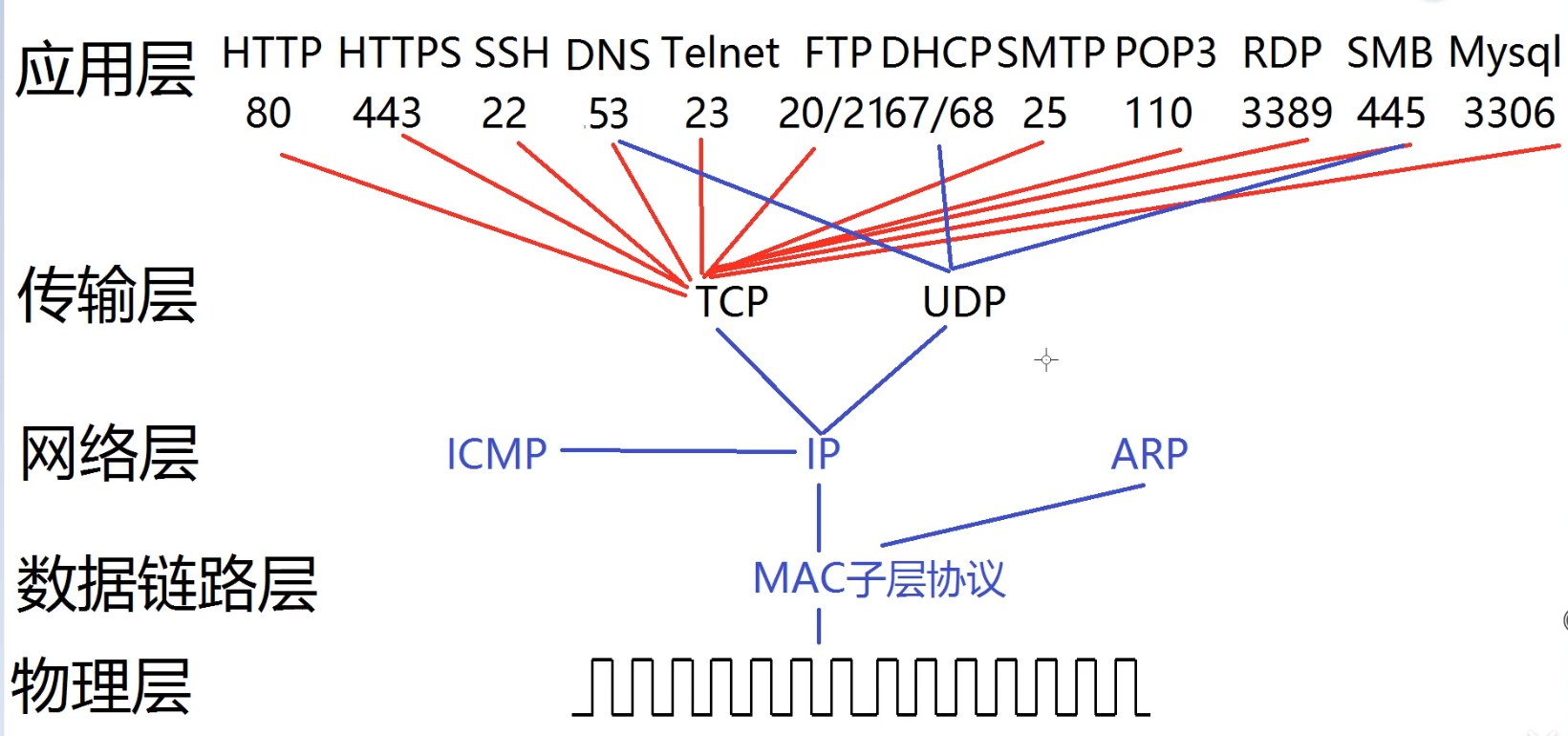

各層對應的協議
-
DNS補充：客戶機與服務器之間用 UDP，服務器與服務器之間用 TCP
物理層相關知識
物理層
-
網線/光纖/空氣
-
位元bit
8bit = 1Byte
1024B = 1KB
1024KB = 1MB
1024MB = 1GB
1024GB = 1TB
1024TB = 1PB -
信號：模擬信號、數字信號
放大器 中繼器光信號
光線型別:
1)單模光纖 一般是黃色? 2)多模光纖 一般是橙色/藍色
-
網線/雙絞線：
- 5類雙絞線
- 超5類雙絞線
- 6類 7類 chegn
- 跳線：比較短的網線
-
制作標準：（顏色線順序，加粗不變）
T568A：白綠、綠、白橙、藍、白、橙、白棕、棕
T568B：白橙、橙、白綠、藍、白、綠、白棕、棕
-
網線的用途分類： *具有三層功能以上的設備為同種設備
- 交叉線：一端為 A，一端為 B，同種設備間使用！（一頭發一頭收，路由器→路由器）
- 直通線：兩端都是 A 或 B，異種設備間使用！
- 全反線：一端為 A，另一端為反 A，也稱 console 線，用于配置企業路由器/交換機
-
關于交換機的介面：
介面名 速率 簡寫 Ethernet 10Mb/s E FastEthernet 100Mb/s F GigabitEthernet 1000Mb/s G TenGigabitEthernet 10000Mb/s TG 例如 Ethernet0/3 中，0 是模塊編號，3 是該模塊的介面編號
-
家里一般用的”路由器“其實是交換機和路由器的雜交產品，真正的名字是”三層交換機“
