使用protues仿真stm32教程
??本人小白，近期嘗試使用protues仿真stm32單片機遇到了很多問題，查詢了很多博客，但是沒有找到一套完整合適的方法，四處碰壁之后，結合他人的博客和自己的嘗試，最終找到了一套可行的方案，

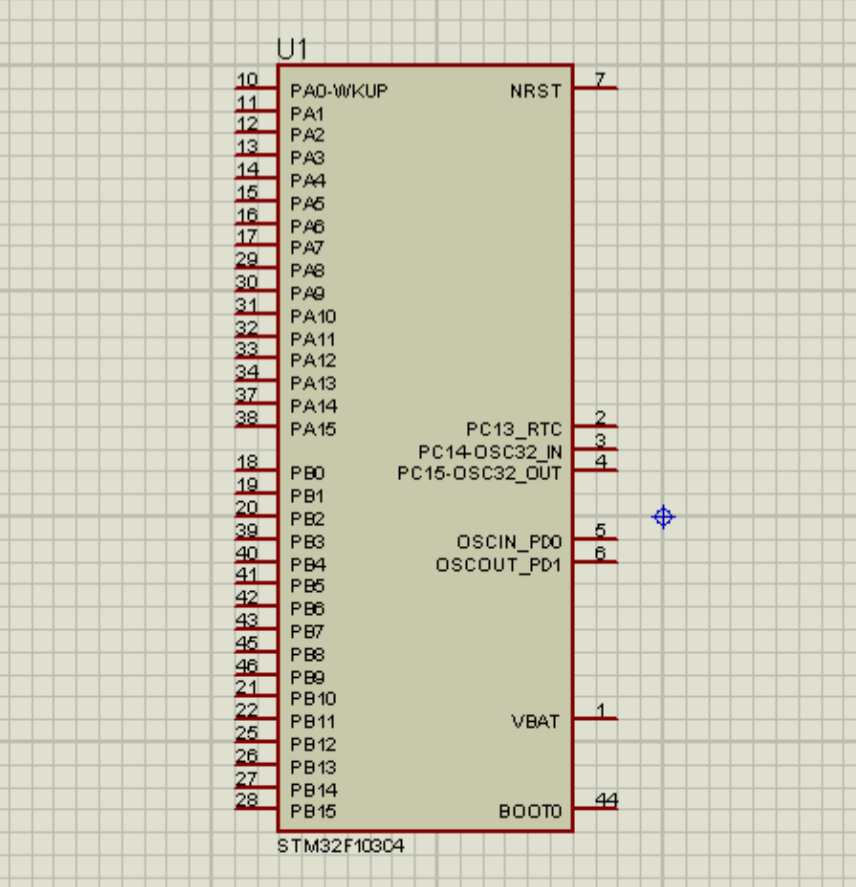

1.打開proteus8.6添加stm32f103C4.

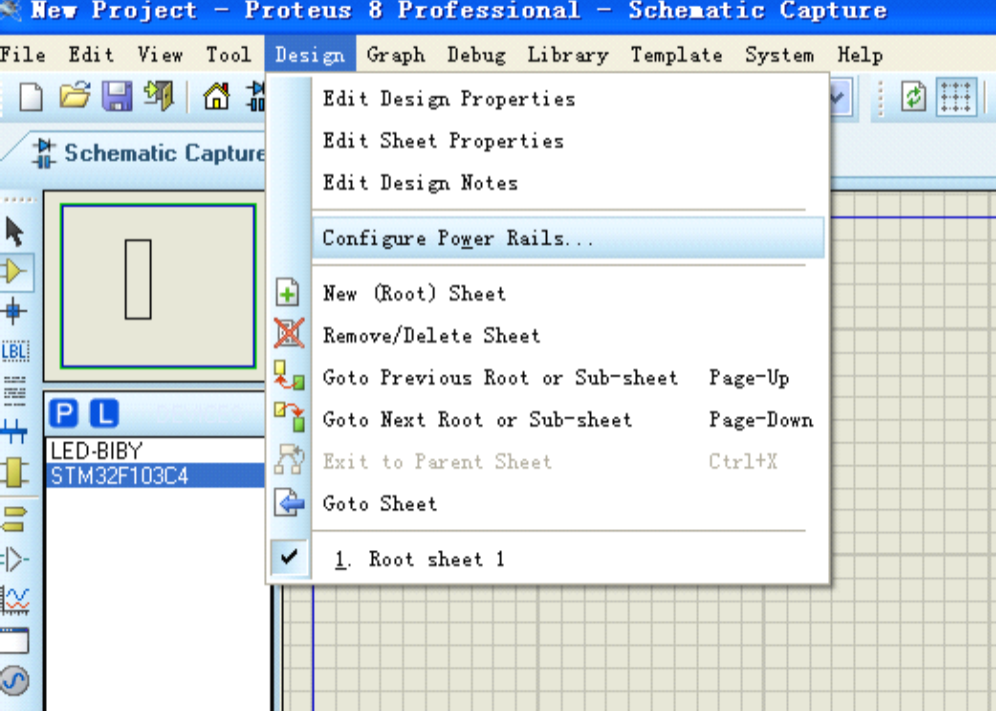

2.選擇Design->configure power rails

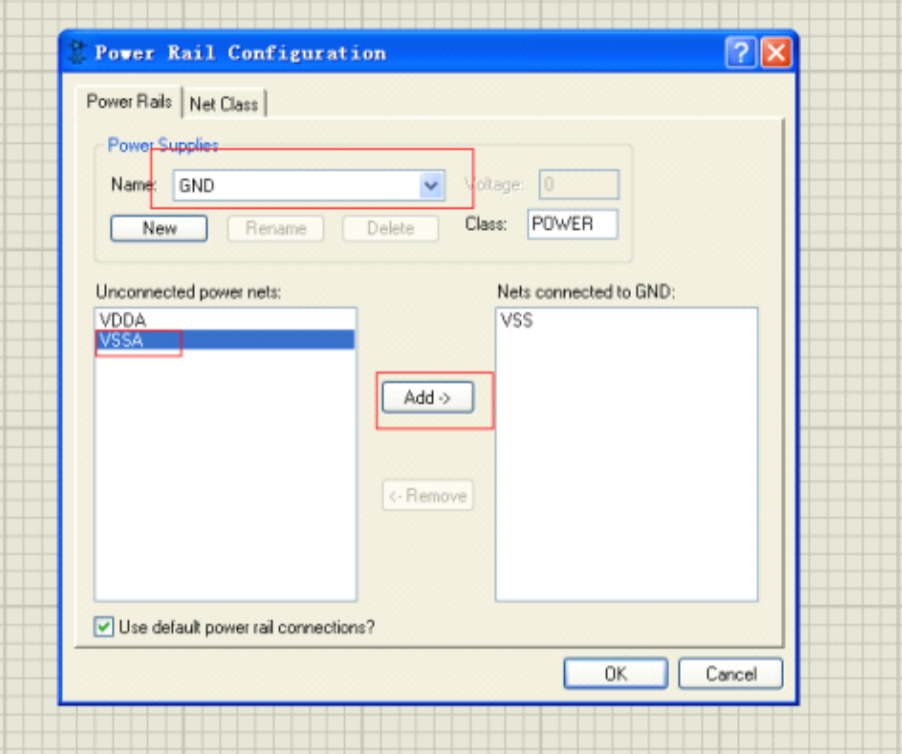

3.選擇GND，選擇VSSA，點擊Add

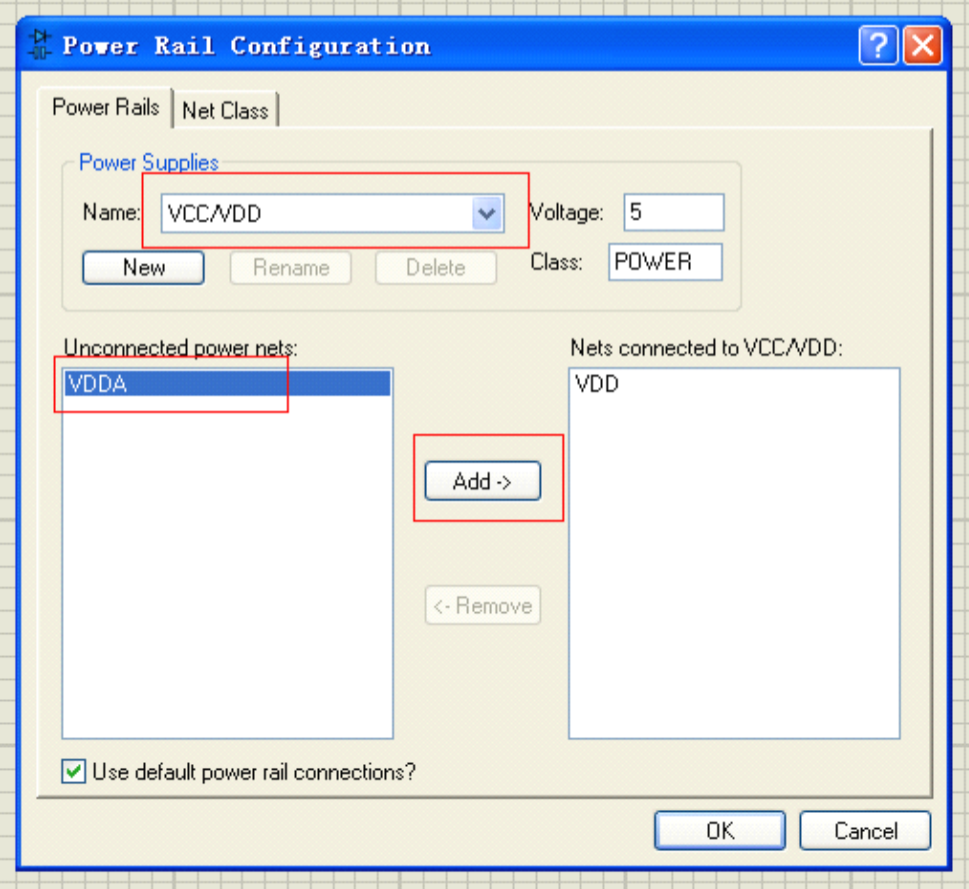

4.選擇VCC/VDD，選擇VDDA，點擊Add，點擊OK.
5.MDK新建一個工程，芯片型號stm32F103C4，添加啟動檔案startup_stm32f10x_ld.s（小容量），

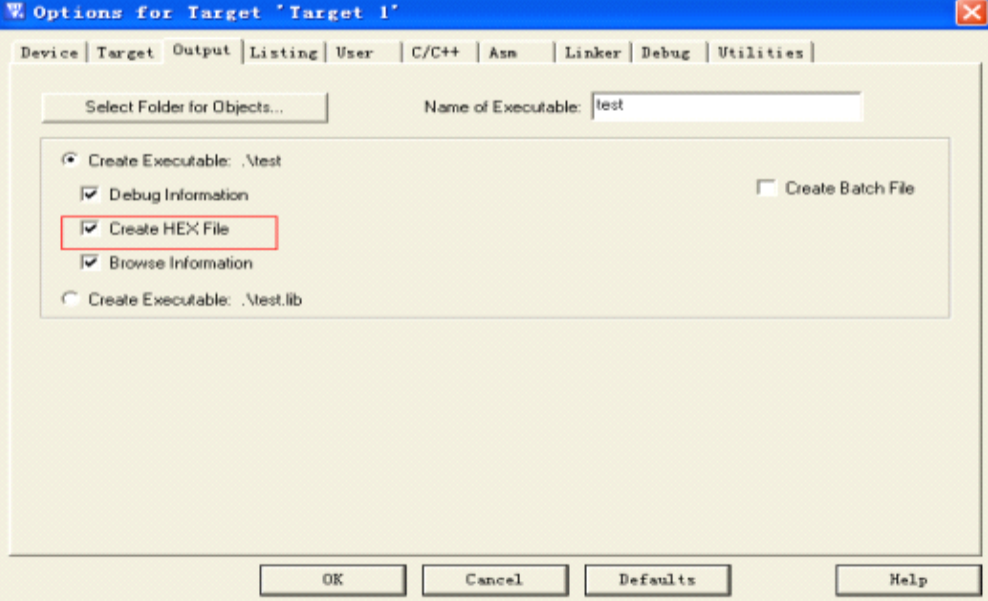

6.選擇create HEX FILE

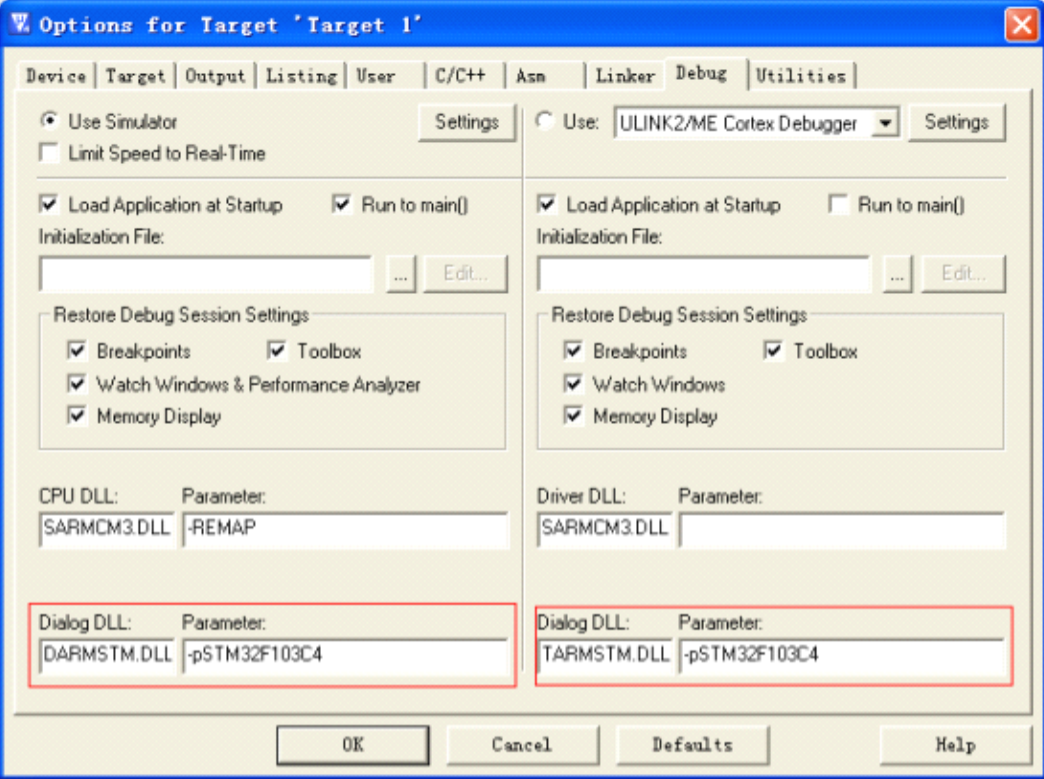

7.按紅色框框填寫內容，點擊OK

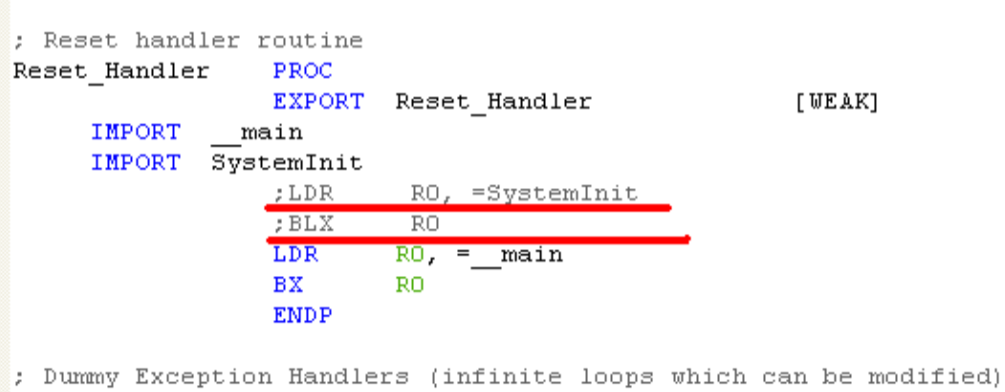

8.打開startup_stm32f10x_ld.s檔案，注釋掉這兩句，在句子前面加分號（;）,如果startup_stm32f10x_ld.s檔案是只讀屬性，先把只讀屬性去掉，再改，

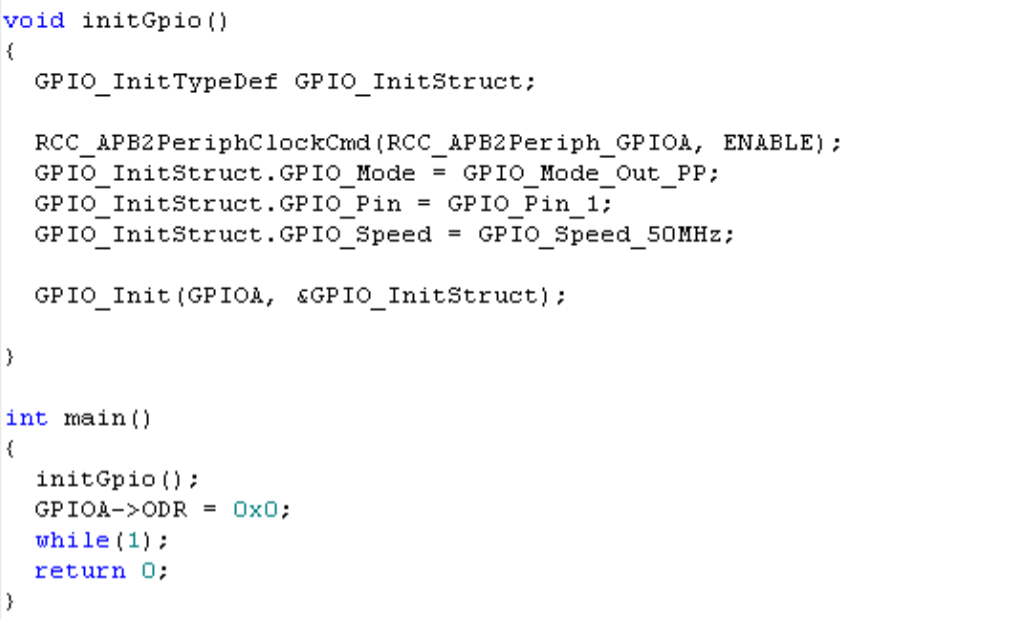

9.撰寫代碼，生成HEX檔案，我的代碼如下：

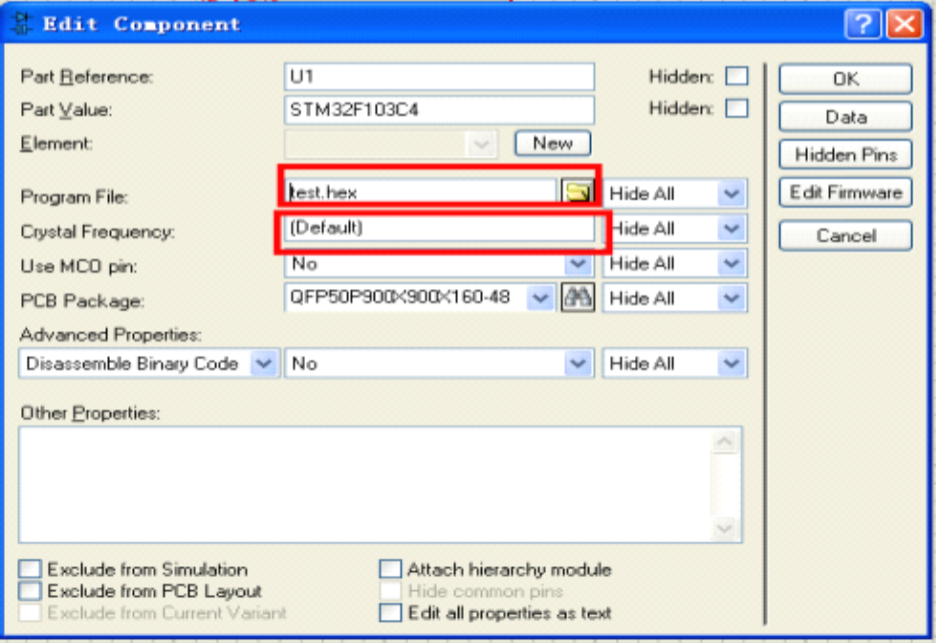

10.在proteus中，打開stm32F103C4的屬性框，ProgramFile選擇MDK剛才生成的HEX檔案，時鐘頻率默認，點擊OK，

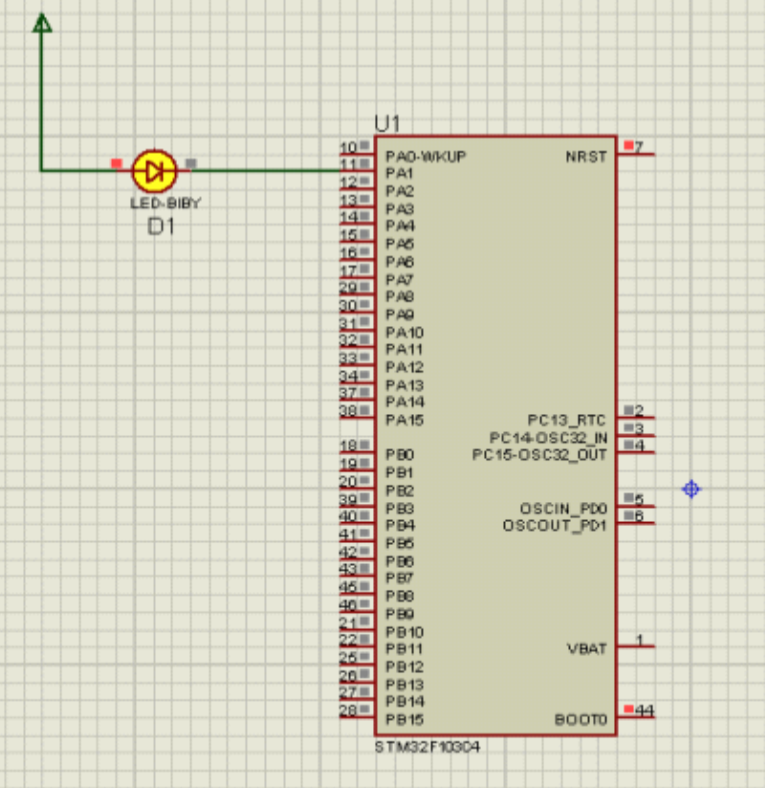

11.Proteus點擊下面運行，運行結果如下；
