4G DTU網關連接MQTT服務器+MQTT.fx工具除錯
今天介紹DTU網關如何通過簡單幾步配置連接MQTT服務器，再使用MQTT.fx客戶端進行串口測驗，
一、 設備準備
1.硬體準備
DTU網關（ZL-LTE-300）、SIM卡、USB資料線、天線、485轉usb轉換器
2.軟體準備
DevelopLink_DTU1.0.9 上位機
MQTT.fx 1.7.1上位機
二、 DevelopLink_DTU上位機配置
DevelopLink_DTU上位機端配置是為了解決DTU與MQTT服務器的通訊問題，

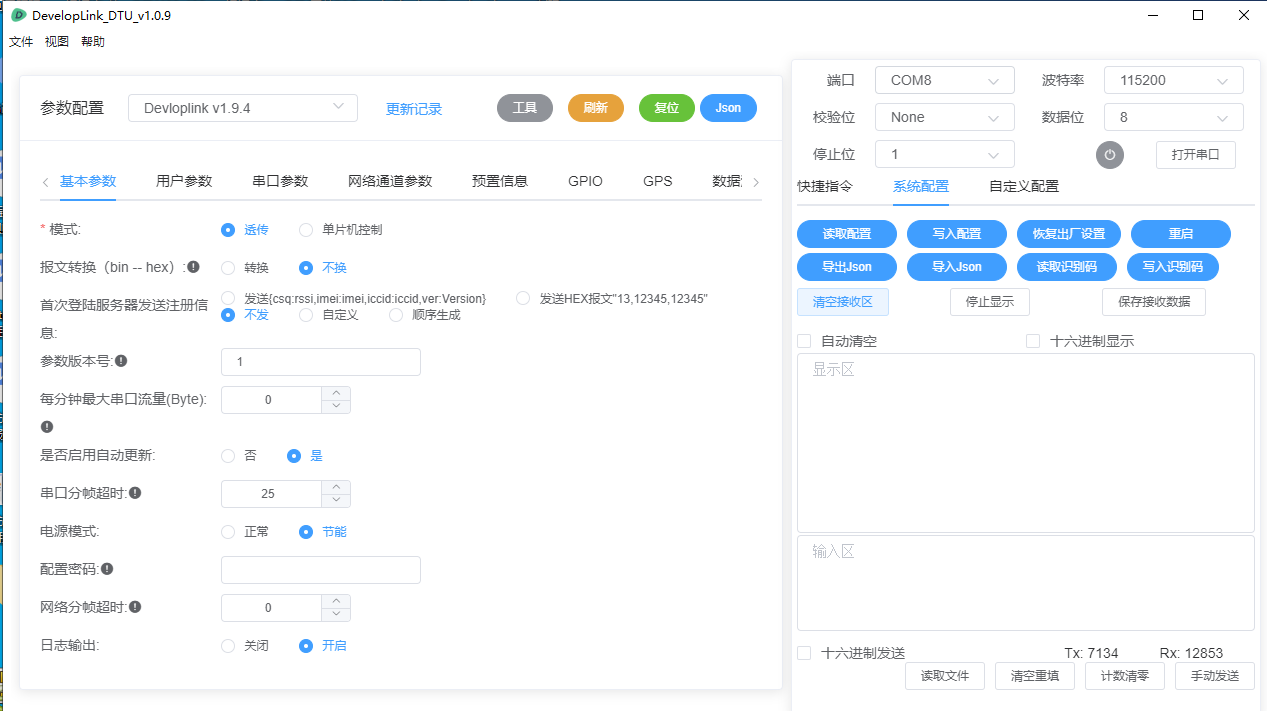

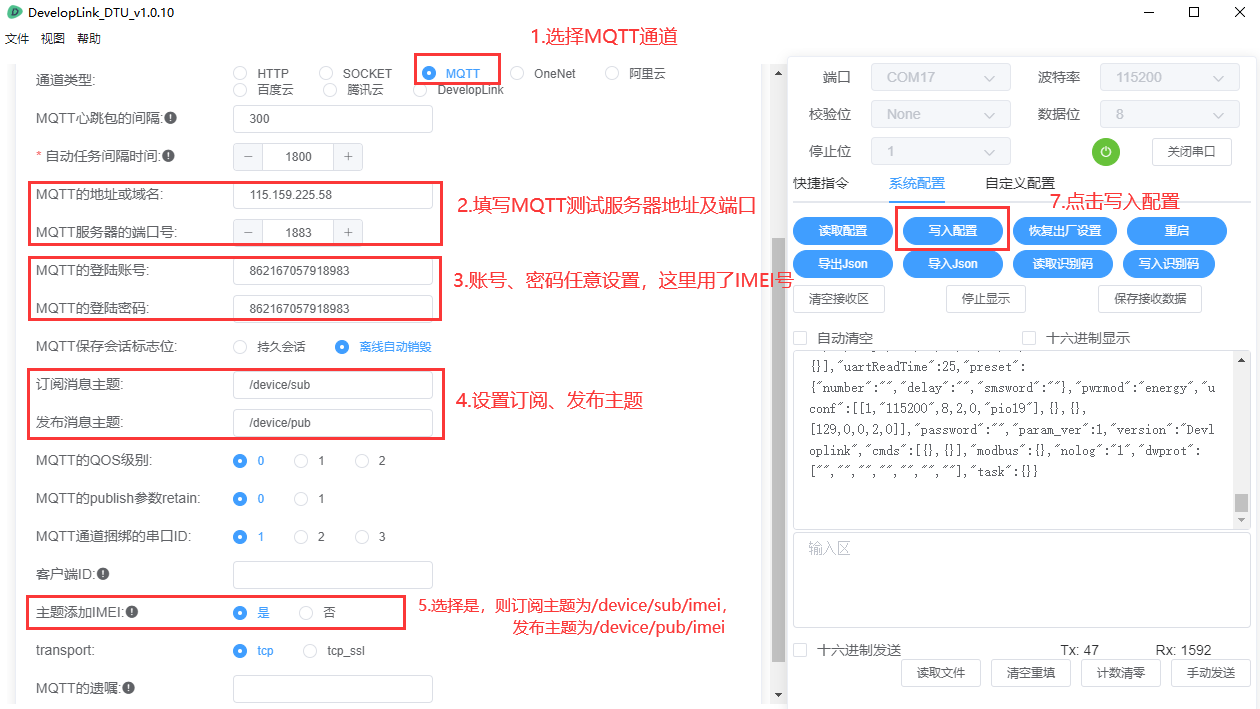

1.DevelopLink_DTU配置
- 選擇MQTT通道
- 填寫服務器地址及埠號，測驗服務器地址：115.159.225.58，埠號1883
- 賬號，密碼任意設定
- 設定DTU訂閱、發布訊息主題
- 選擇主題添加IMEI，最好選是，保證唯一性
- 點擊寫入配置，設備自動重啟
- 重啟需等待幾秒，后讀取下配置，看是否寫入成功
設備重啟后等待幾秒，觀察DTU指示燈Link指示燈（綠色）常亮，則連接上MQTT服務器，
2 常見問題
若未連接成功，檢查如下原因：
- 是否安裝天線，點擊查詢信號強度
- 是否安裝SIM卡，或SIM卡是否有流量，點擊查詢ICCID號
三、MQTT.fx客戶端除錯
MQTT.fx 是目前主流的mqtt客戶端，支持通過Topic訂閱和發布訊息，可以快速驗證設備是否可以與物聯網云平臺交流通訊，設備將當前所處的狀態作為MQTT主題發送給服務器， MQTT代理服務器將接收到的主題發送給給所有訂閱的客戶端，
1.MQTT.fx配置

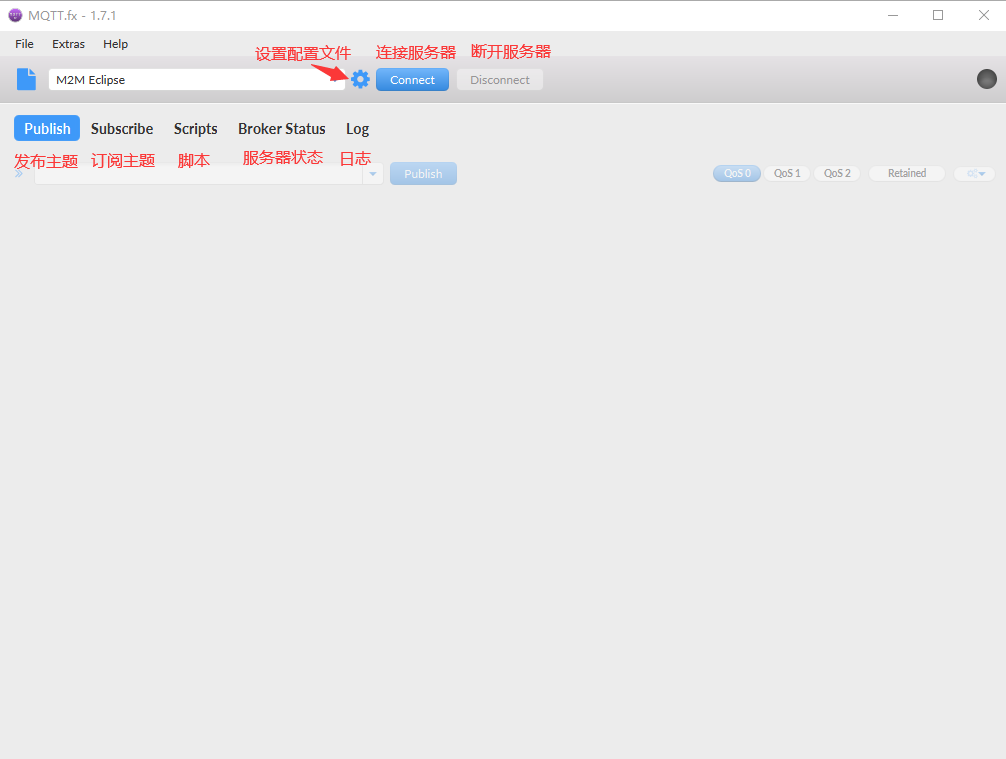

- 主頁面

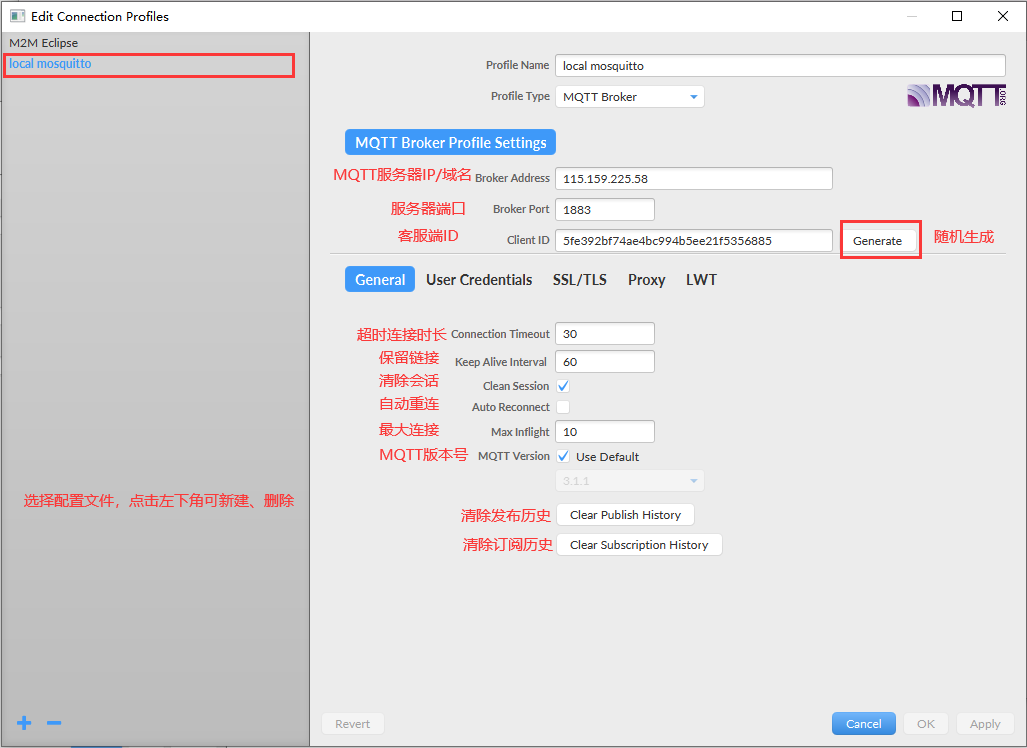

- 連接配置界面
點擊“設定組態檔” ，編輯連接配置，
把MQTT服務器IP/域名修改為相應的IP/域名，這里是：115.159.225.58
埠號修改為相應的埠號，這里是：1883
點擊OK

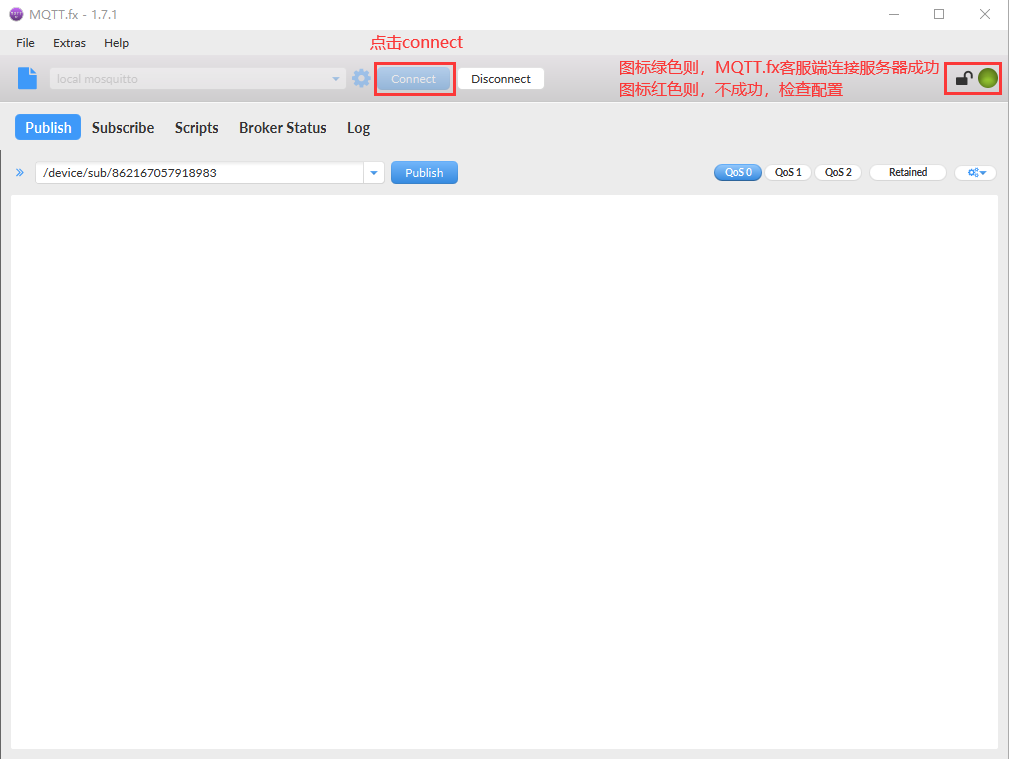

- 連接MQTT服務器
點擊connect
圖示綠色則，MQTT.fx客服端連接服務器成功；圖示紅色則，不成功，檢查配置

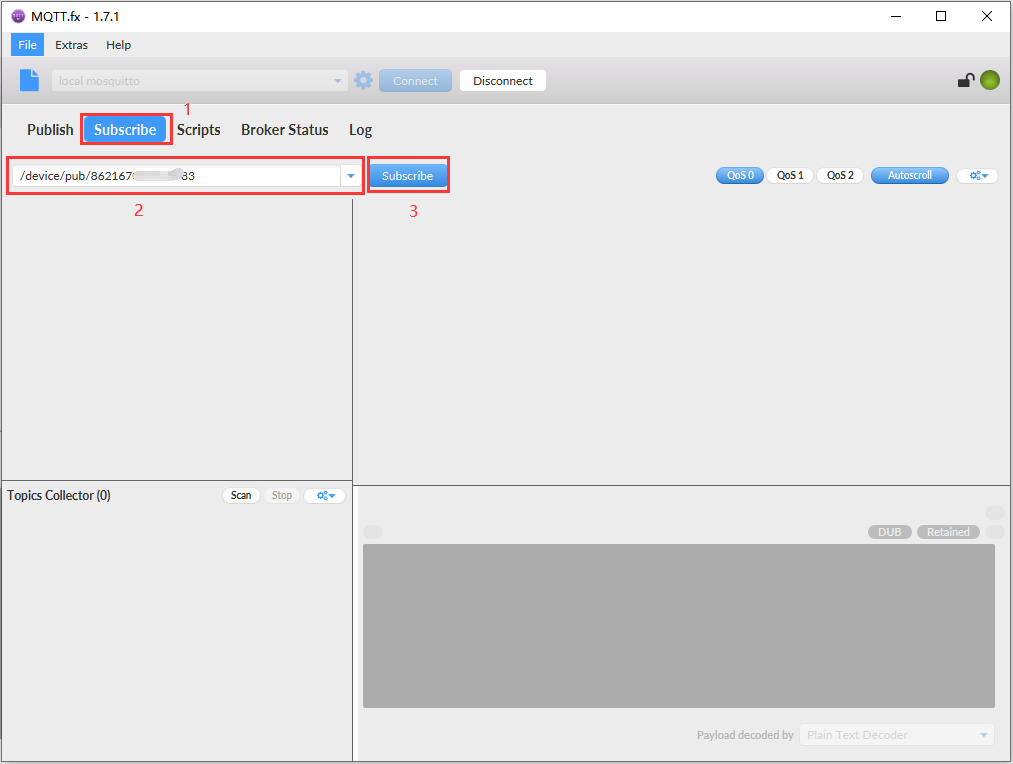

- 訂閱相應主題
選擇subscribe
訂閱DTU發布的主題：/device/pub/imei（imei為唯一15位號碼）
點擊subscribe訂閱

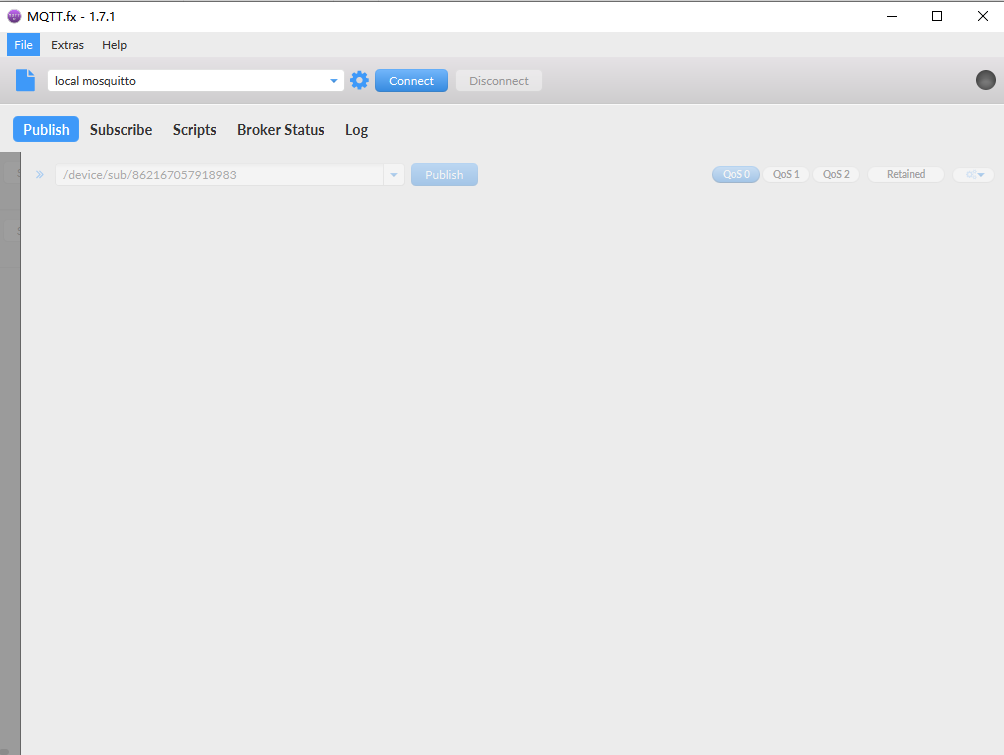

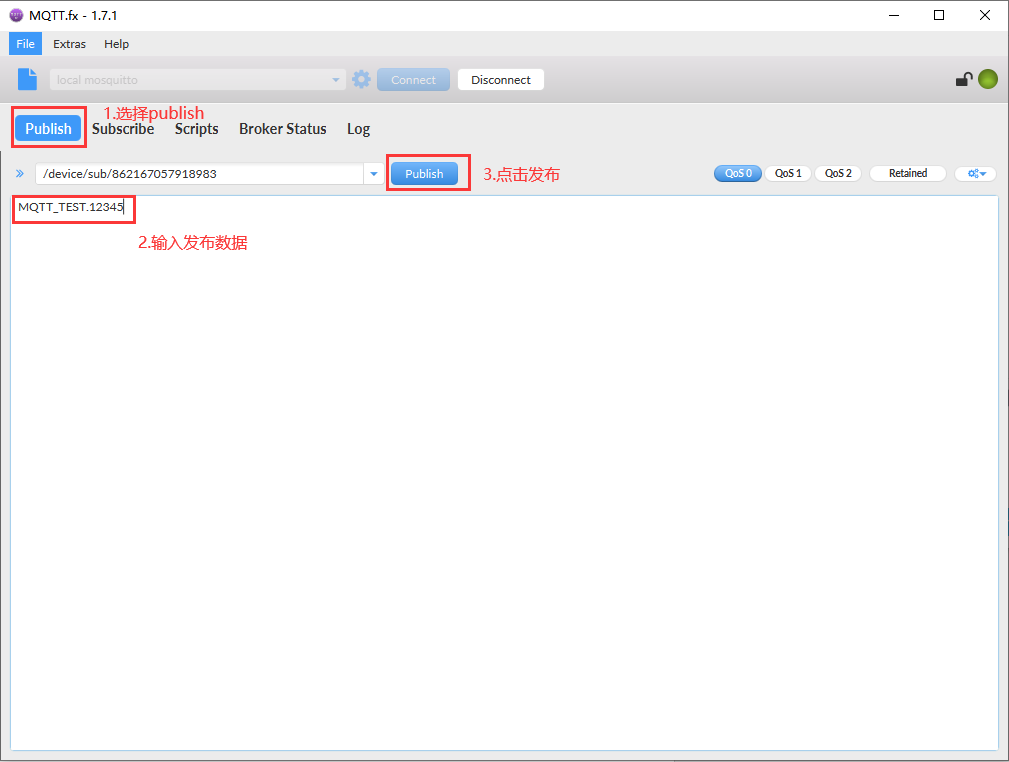

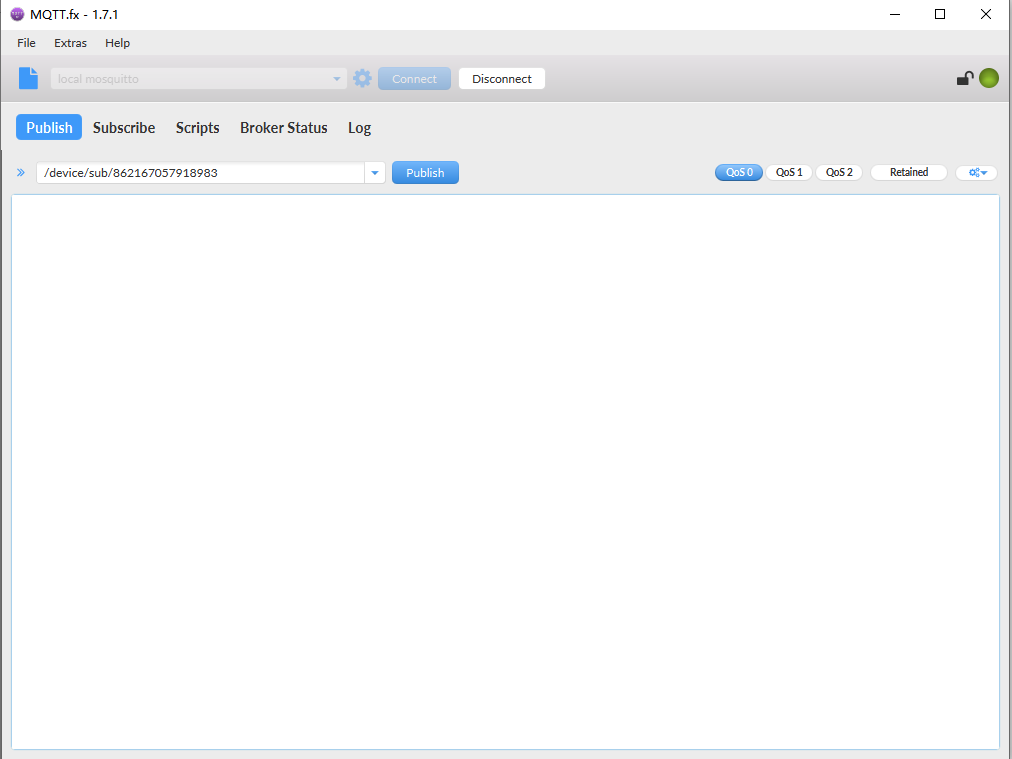

- 發布相應主題
選擇publish
發布DTU訂閱的主題：/device/sub/imei（imei為唯一15位號碼）
四、除錯
1. 基礎準備

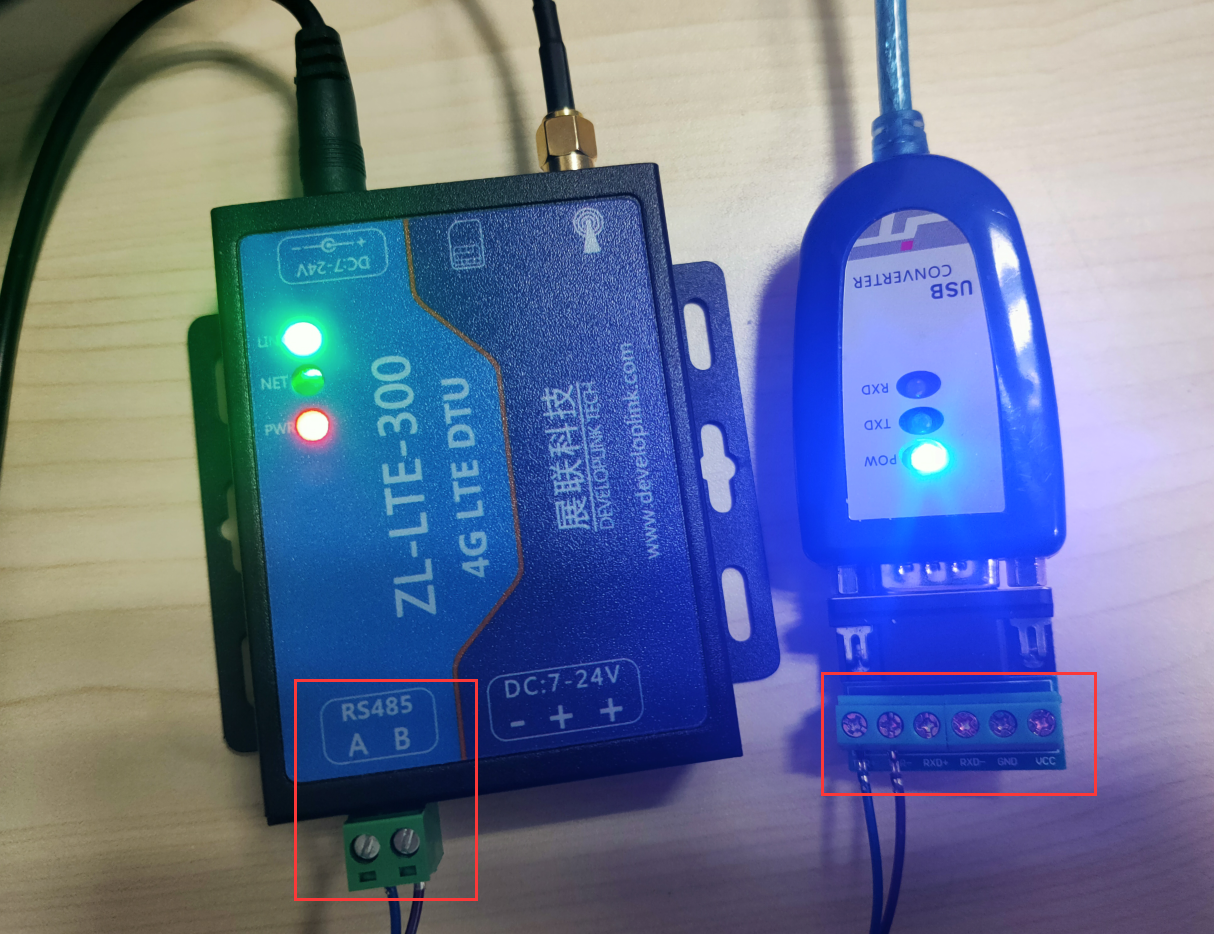

DTU通過485串口進行資料收發，通過485轉usb轉換器連接電腦

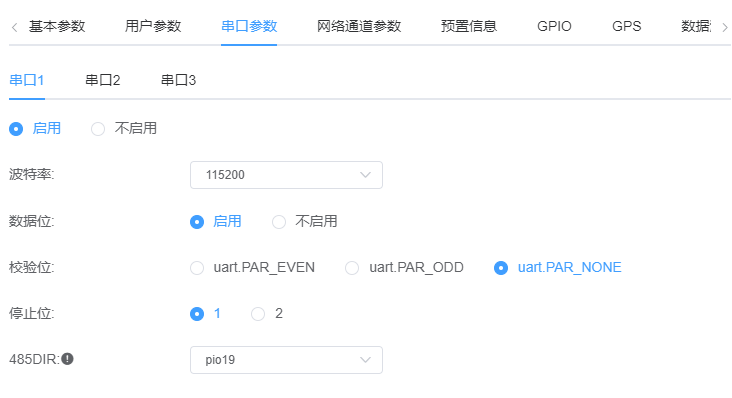

默認串口引數如圖
2.發送訊息測驗
- DTU發布訊息給（Broker）訊息代理服務器，MQTT服務器發布給客戶端，

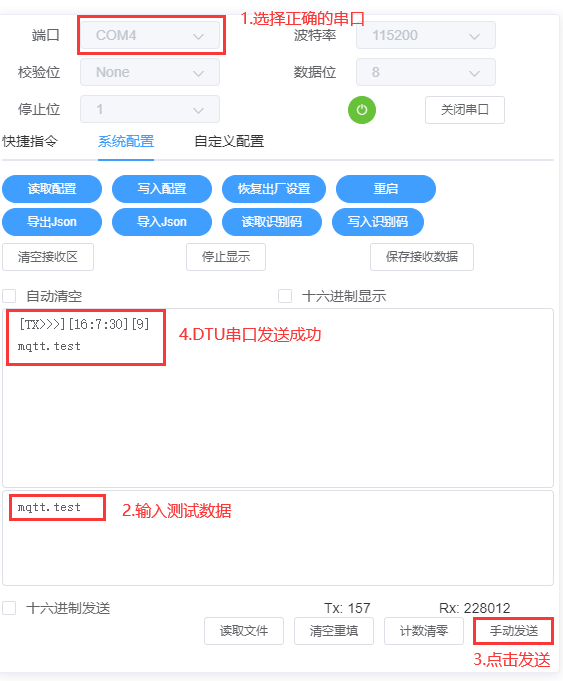

操作如圖，可以看到DTU 485串口成功發布資料，查看下MQTT.fx客戶端是否收到訂閱得訊息

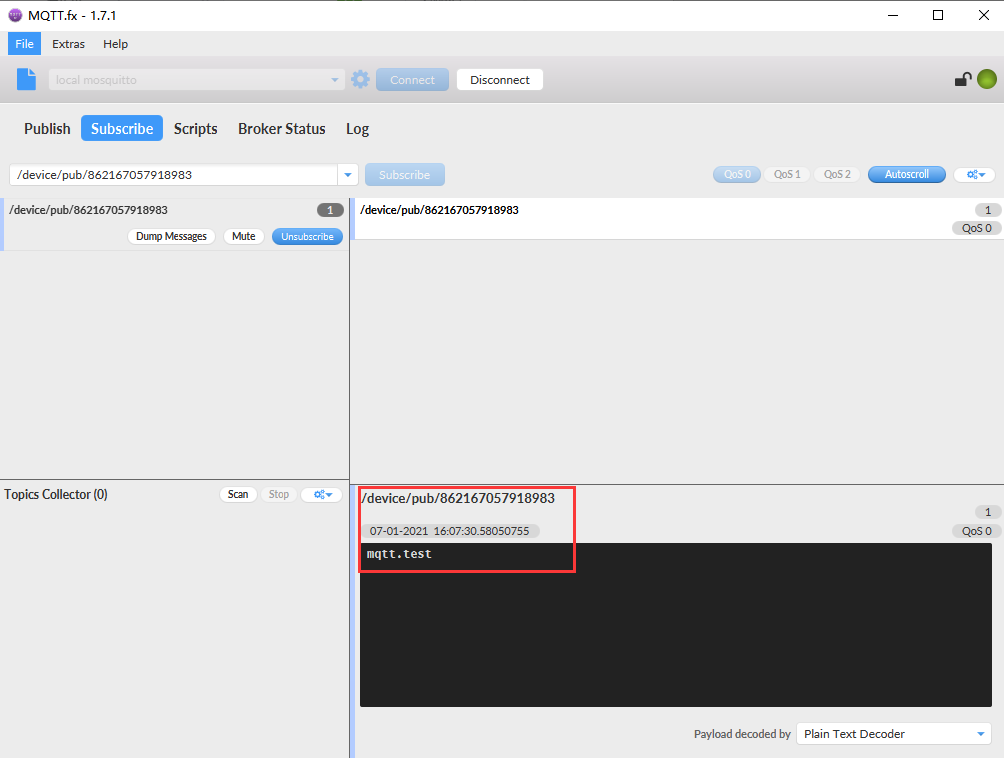

MQTT.fx客戶端成功收到訊息
3. 接收訊息測驗
- MQTT.fx客戶端發布訊息給（Broker）訊息代理服務器，MQTT服務器發布給DTU，
MQTT.fx客戶端發布訊息，查看下DTU485串口是否收到訂閱得訊息

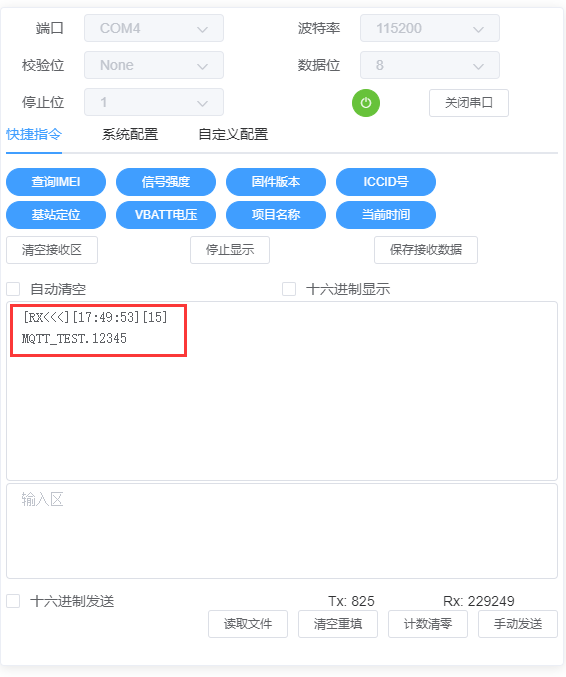

可以看到DTU 485串口成功收到資料
————————————————————————————————————————
