1、前言

關于輕應用的檔案請參考輕應用總覽

HaaS600 Kit 是一款基于 HaaS600系列模組評估的高性價比開發板，可應用于共享控制、金融支付、智能語音、泛工業等場景的智能硬體產品開發，

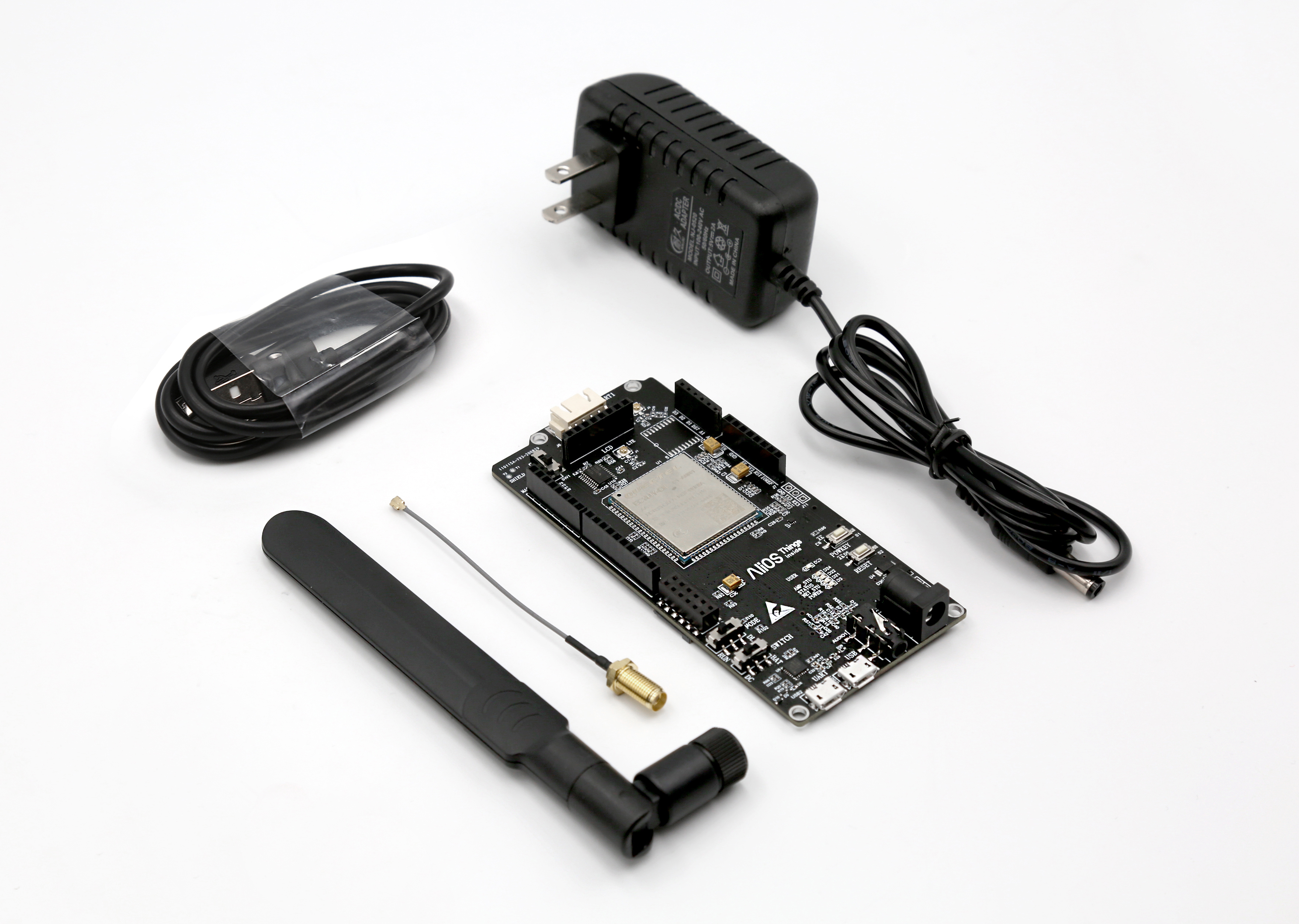

HaaS600套件包含以下物料：

• 開發板 x 1
• micro-USB線纜 x 1
• 5V/2A電源配接器 x 1
• 4G天線 x 1
• GPS天線 x 1

HaaS600 Kit在出廠時已經燒錄了輕應用韌體，開發者不需要編譯燒錄，

2、系統環境

2.1、設備連接

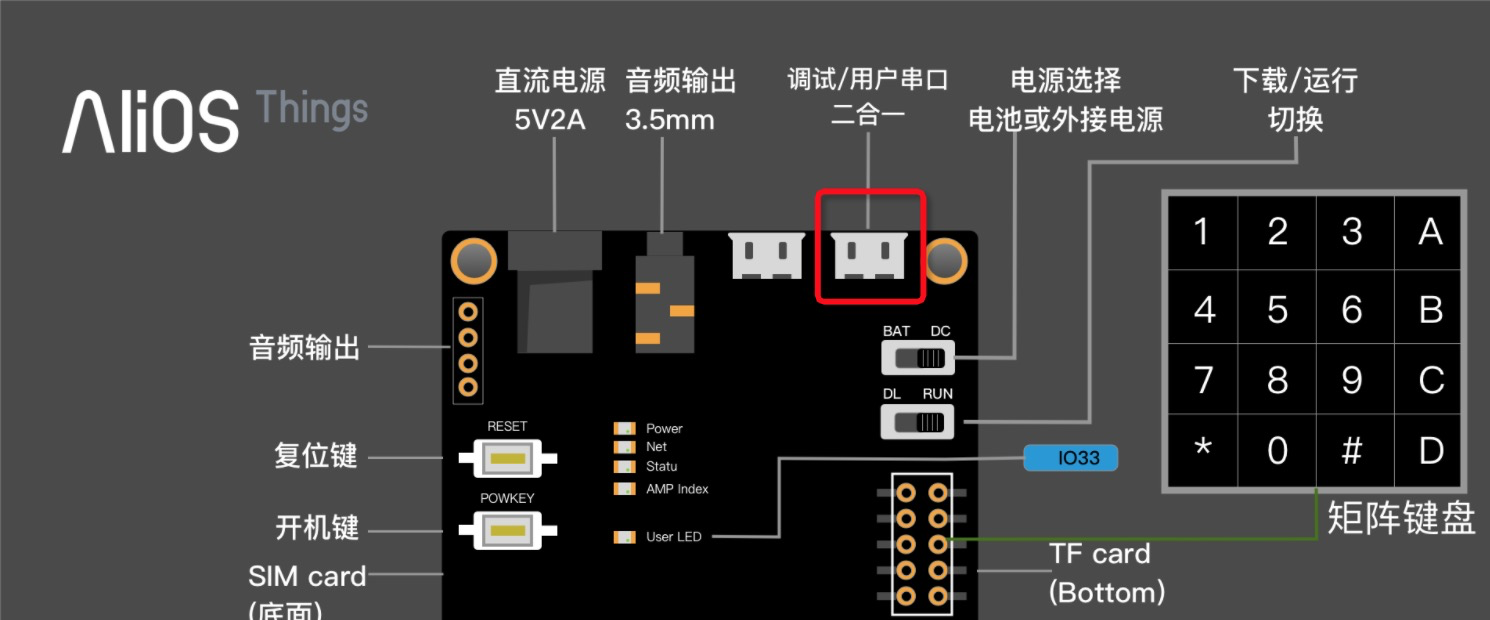

按照下圖所示將開發電腦跟設備的除錯/用戶串口通過MicroUSB連接，連接后，將在PC設備管理器中出現兩個串口，分別用于除錯和用戶串口輸入輸出，

安裝USB轉串口驅動

• Windows XP/Vista
• Windows7/8/8.1
• Windows10
• MacOS

2.2、系統環境

Windows

安裝USB轉串口驅動，在設備管理器中可以看到以下虛擬串口：

macOS

安裝驅動后，在dev目錄下可以看到以下虛擬串口：

Note：

1. 不同的電腦生成的串口號和名稱不一樣，以實際生成的為準，

2. 生成的兩個串口，一個是debug串口(查看運行日志，只讀)，另一個是用戶串口(JavaScript互動式解釋器或其他用途)

2.3、開發工具

下載并了解輕應用開發工具

3、打開示例應用

3.1、下載示例應用代碼包

這里通過一個簡單的LED閃燈的用例來介紹，

通過附件鏈接下載應用代碼包，代碼路徑 amp-examples/board/HaaS600Kit/basic/gpio

LED閃燈用例的代碼目錄如下所示：

app
├── app.json    # 應用與板級配置
└── app.js      # 用戶代碼

• 查看設備連接狀態

在命令列工具下使用該命令查看設備連接狀態

./amp.exe seriallist
COM194
COM195

Note：如果回傳值跟設備管理器中生成的一致，說明設備連接和命令列工具運行正常

命令列工具默認示例代碼運行hello world程式，此處使用LED Blink來作為第一個輕應用示例來介紹，

使用下面的app.js 和 app.json檔案替換命令列工具示例代碼目錄下的同名檔案，如下：

LED Blink app.json

參考硬體資源介紹，已經在app.json中配置好User LED燈對應的port口為33，

{
    "version": "1.0.0",
    "io": {
        "D13": {
            "type": "GPIO",
            "port": 33,
            "dir": "output",
            "pull": "pulldown"
        }
    },
    "debugLevel": "DEBUG"
}

在app.js中的用例邏輯如下：首先根據LED燈的配置創建一個GPIO實體，然后啟動定時器，周期性的通過GPIO讀寫介面開關LED燈，并讀取開關狀態，

var gpio = require('gpio');

var led = gpio.open({
  id: 'D13'
});

var vol = 0;

setInterval(function() {
 vol = 1 - vol;

 led.writeValue(vol);
 console.log('gpio: led set value ' + vol);

 vol = led.readValue();
 console.log('gpio: led get value ' + vol);
}, 1000);

4、應用代碼熱更新到目標硬體

將應用代碼拷貝到amp工具的目錄下，然后用戶可以選擇任意一種熱更新方式（本地或在線）下載應用代碼到開發板，

4.1、本地熱更新

• 切換到下載模式

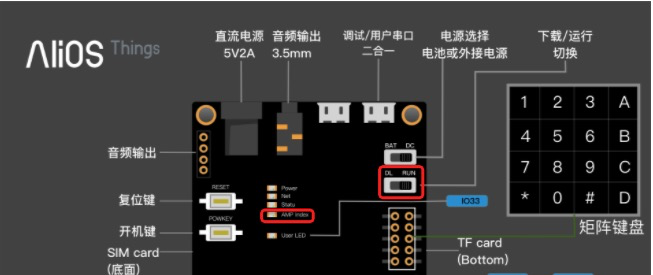

將下載/運行模式切換開關(MODE)撥到DL側，并通過電源選擇開關(POWER SWITCH)斷電重啟，稍等片刻待AMP_STU指示燈間歇性雙閃，如下圖，說明設備已經進入本地下載模式，

• 通過amp工具推送應用代碼到設備

./amp.exe seriallist
COM194
COM195
./amp.exe serialput ./app COM194

Note：Windows環境下，熱更新命令的串口號需要大寫，

• 切換到運行模式(RUN)并復位
• 運行效果如圖：

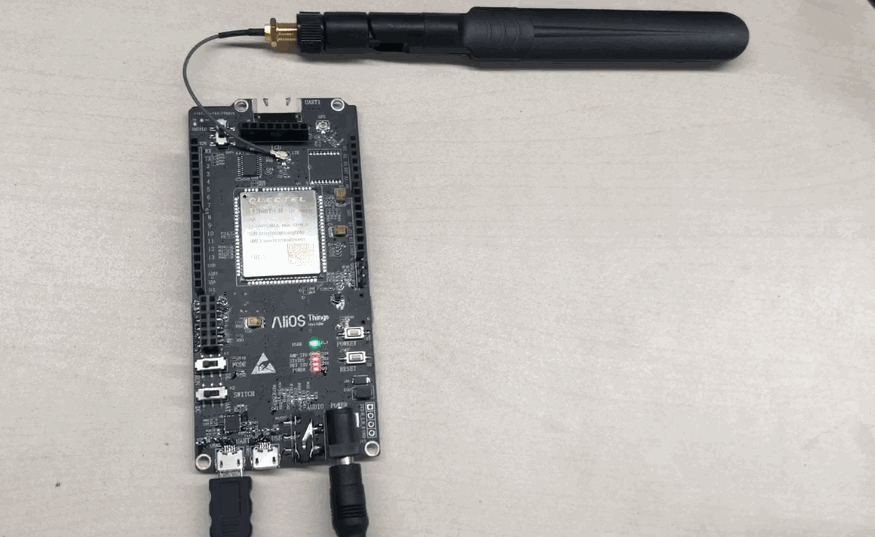

測驗使用的LED燈對應的絲印為"USER"，然后進入綠色閃爍狀態（如下圖所示），

4.2、在線熱更新

在已插SIM卡有網路連接的情況下，也可參考在線應用熱更新推送輕應用代碼到目標設備，

5、硬體資源

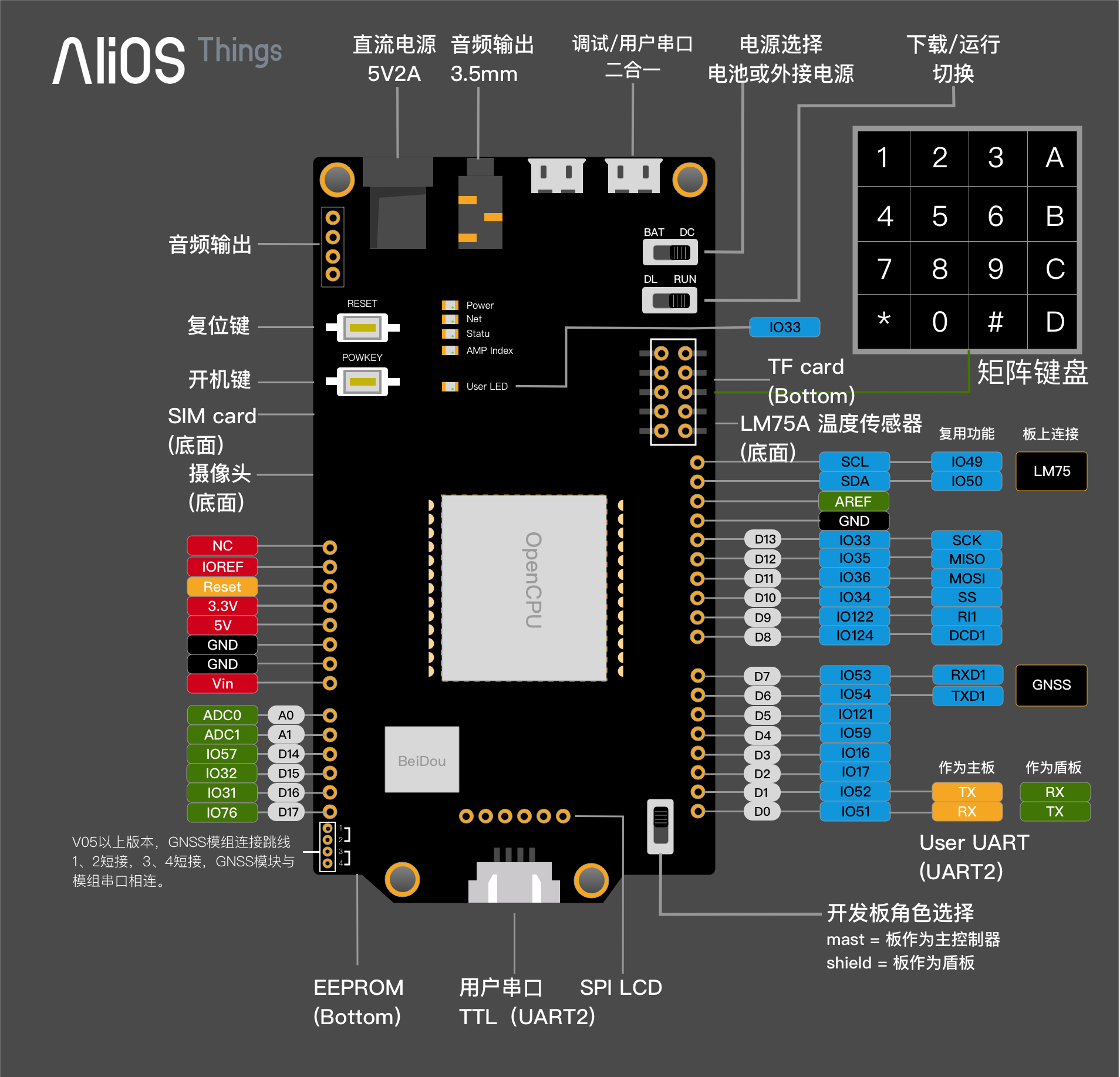

5.1、硬體資源介紹

5.2、硬體資源映射表

6、功能

6.1、功能串列（部分）

• 檔案系統 FS
• 系統資訊 SYSTEM
• 鍵值對存盤 KV
• 電源管理 PM
• 硬體I/O

• • UART
  • GPIO
  • I2C
  • SPI
  • ADC
  • DAC
  • PWM
  • TIMER
  • RTC
  • WDG

• 網路協議

• • UDP
  • TCP
  • MQTT
  • HTTP

• 高階功能

• • IoT 阿里云IoT平臺連接組件
  • audioplayer 音頻播放組件

6.2、app.json 參考示例

{
  "version": "1.0.0",
  "io": {
    "I2C0": {
      "type": "I2C",
      "port": 0,
      "addrWidth": 7,
      "freq": 400000,
      "mode": "master",
      "devAddr": 72
    },
    "ADC0": {
      "type": "ADC",
      "port": 0,
      "sampling": 12000000
    },
    "ADC1": {
      "type": "ADC",
      "port": 1,
      "sampling": 12000000
    },
    "UART1": {
      "type": "UART",
      "port": 1,
      "dataWidth": 8,
      "baudRate": 9600,
      "stopBits": 1,
      "flowControl": "cts",
      "parity": "none"
    },
    "UART2": {
      "type": "UART",
      "port": 2,
      "dataWidth": 8,
      "baudRate": 115200,
      "stopBits": 1,
      "flowControl": "disable",
      "parity": "none"
    },
    "SPI1": {
      "type": "SPI",
      "port": 1,
      "mode": "master",
      "freq": 3250000
    },
    "PWM0": {
      "type": "PWM",
      "port": 31,
      "mode": "master",
      "freq": 3250000
    },
    "PWM1": {
      "type": "PWM",
      "port": 32,
      "mode": "master",
      "freq": 3250000
    },
    "D0": {
      "type": "GPIO",
      "port": 51,
      "dir": "output",
      "pull": "pulldown"
    },
    "D1": {
      "type": "GPIO",
      "port": 52,
      "dir": "output",
      "pull": "pulldown"
    },
    "D2": {
      "type": "GPIO",
      "port": 17,
      "dir": "irq",
      "pull": "pulldown",
      "intMode": "both"
    },
    "D3": {
      "type": "GPIO",
      "port": 16,
      "dir": "irq",
      "pull": "pullup",
      "intMode": "both"
    },
    "D4": {
      "type": "GPIO",
      "port": 59,
      "dir": "output",
      "pull": "pulldown"
    },
    "D5": {
      "type": "GPIO",
      "port": 121,
      "dir": "output",
      "pull": "pulldown"
    },
    "D6": {
      "type": "GPIO",
      "port": 54,
      "dir": "output",
      "pull": "pulldown"
    },
    "D7": {
      "type": "GPIO",
      "port": 53,
      "dir": "output",
      "pull": "pulldown"
    },
    "D8": {
      "type": "GPIO",
      "port": 124,
      "dir": "output",
      "pull": "pulldown"
    },
    "D9": {
      "type": "GPIO",
      "port": 122,
      "dir": "output",
      "pull": "pulldown"
    },
    "D10": {
      "type": "GPIO",
      "port": 34,
      "dir": "output",
      "pull": "pulldown"
    },
    "D11": {
      "type": "GPIO",
      "port": 36,
      "dir": "output",
      "pull": "pulldown"
    },
    "D12": {
      "type": "GPIO",
      "port": 35,
      "dir": "output",
      "pull": "pulldown"
    },
    "D13": {
      "type": "GPIO",
      "port": 33,
      "dir": "output",
      "pull": "pulldown"
    },
    "D14": {
      "type": "GPIO",
      "port": 57,
      "dir": "output",
      "pull": "pulldown"
    },
    "D15": {
      "type": "GPIO",
      "port": 32,
      "dir": "output",
      "pull": "pulldown"
    },
    "D16": {
      "type": "GPIO",
      "port": 31,
      "dir": "output",
      "pull": "pulldown"
    },
    "D17": {
      "type": "GPIO",
      "port": 76,
      "dir": "output",
      "pull": "pulldown"
    }
  },
  "debugLevel": "DEBUG",
  "repl": "disable"
}

6.3、更多示例代碼

• Git 倉庫：
  https://gitee.com/alios-things/amp-examples/tree/master/board/HaaS600Kit
• 打包下載(需注冊gitee賬號)：
  https://gitee.com/alios-things/amp-examples/repository/archive/master.zip

如需更多技術支持，可加入釘釘開發者群

更多技術與解決方案介紹，請訪問阿里云AIoT首頁https://iot.aliyun.com/
