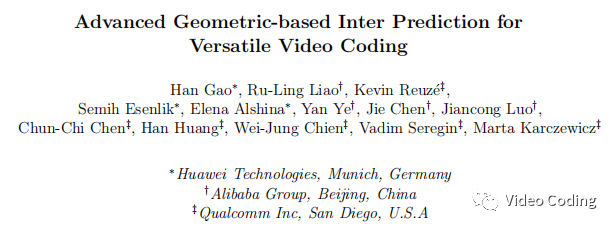

本文來自DCC2020論文《Advanced Geometric-based Inter Prediction for Versatile Video Coding》
幾何劃分相較于三角劃分，能更好的貼合物體輪廓，
相關作業
VVC中的三角劃分TPM
三角劃分TPM是VVC幀間預測工具，通過主對角線或副對角線將塊劃分為兩個三角區域，每個區域使用單向幀間預測分別只需要一個運動矢量，MV是需要傳輸其在merge list里的索引，兩個MV都是通過運動補償得到，會產生兩個w x h的中間預測塊Pi，最終的預測塊P_B通過將兩個塊加權得到，
?
其中W0+W1=8,且都是整數權重，權重由像素值到分割線的曼哈頓距離決定，例如W0=clip(0,8, w_TMP0+4)，w_TMP0是距離，對于左上角到右下角的三角劃分，距離可由下式求得，
a，b是常數因子，由塊的寬高比決定，
AV1這的楔形預測
AV1定義了16種楔形劃分方式，楔形要么是水平垂直，要么是±2，±0.5（取決于形狀），和TPM類似，最終也需要對兩個預測塊進行加權，
基于幾何劃分的幀間預測GIP
GIP（Geometric-based Inter Prediction）是對TPM的補充，它可以更好的適應物體的形狀，它們的MV的merge方法和編碼方法也都相同，GIP共支持82種劃分，只支持不小于8x8的塊，編碼端需要決定塊使用的GIP索引Si∈{0...81}，并通過截斷二元編碼傳到解碼端，GIP定義的邊界能更好的貼合物體輪廓，從而提高編碼效率，
分割邊界定義

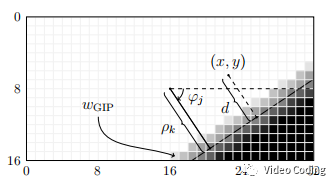

分割邊界在極坐標系中定義，需要兩個引數角度?和偏移值ρ 確定，像素(x_c,y_c)到邊界的距離由下式計算（坐標原點為塊中心），
注：我推導的距離公式和論文中給出的不一致，通過查閱作者在TSCVT2020中的文章《Geometric Partitioning Mode in Versatile Video Coding: Algorithm Review and Analysis》找到對應公式，TCSVT中的公式和我推導一致，公式如下：
其中?和ρ是定義分割邊界的引數，定義如下：
邊界引數量化
邊界引數?和ρ需要量化處理，從而使82種劃分方式能對空間進行均勻劃分，
引數?需要量化到預定義的?j,j∈{0...23}，?j對2π進行不均勻劃分使得tan(?j)保持固定，tan(?j)∈ {0, ±1/4, ±1/2, ±1, ±2, ±4, ∞}，

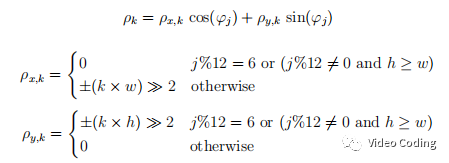

引數ρ需要量化到預定義的ρk,k∈{0...3}，為了避免對于不同尺寸塊的分界線分布不均勻，ρk按下面方式求得，
其中j<12時ρx,k 和ρy,k取負值，否則取正值，

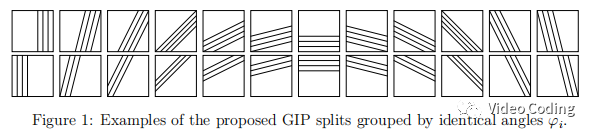

上圖是GIP部分劃分方式，GIP總共有NGIP = N?Nρ?N?/2?2 = 82種劃分方式，N?=24，Nρ=4，其中對稱的水平和垂直劃分由于和二叉樹劃分結果一樣所以去掉了，
GIP加權
對于幾何劃分后的兩個預測塊要進行加權生成最終預測塊，權重和像素到分割邊界的距離有關，

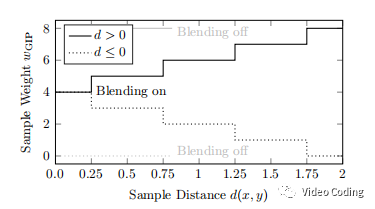

其中f_B函式如下圖所示，
下面是一個加權示例，
實驗結果

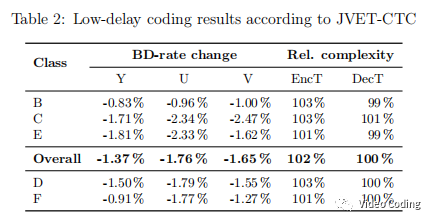

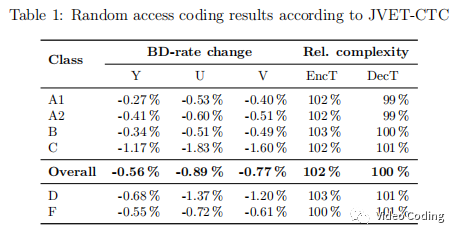

下表分別是RA和LD配置下的實驗結果，

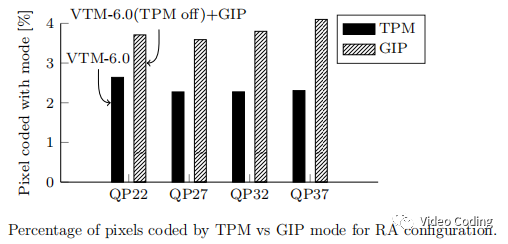

下圖是RA配置下不同QP下使用TPM和GIP的像素的百分比，
感興趣的請關注微信公眾號Video Coding
