1、如果ASBR沒有network 去往外部路由的鏈路介面，那LSA5的Forwarding Address為0.0.0.0 （適用于華為設備）
- 在轉發地址都是0.0.0.0的情況下：E1型別的路由優先于E2型別的路由，
- 如果 Forwarding Address為0，則表示下一跳指向ASBR，如果有多條路徑指向ASBR，可以負載均衡
- 如果外部LSA metric type與引入的時候Metric也相同的話，并且forward address均為0.0.0.0 ， 則比較達到ASBR最短的路徑，(所以E2型別的話，雖然有可能metric都是20，但任然需要比較到達ASBR的cost)
- 如果區域有多個ASBR的時候，且轉發地址是0.0.0.0時，每個ASBR都會生成型別5的Lsa（有例外）
- 轉發地址為0.0.0.0時，外部路由開銷的計算就是到達ASBR的開銷+外部開銷
2、OSPF中產生Type 5 LSA時，什么時候FA地址不為0.0.0.0呢？
若同時滿足以下三個條件：
a）引入的這條外部路由，其對應的出介面啟用了OSPF
b）引入的這條外部路由，其對應的出介面未設定為passive-interface (silent-interface)
c）引入的這條外部路由，其對應的出介面的OSPF網路型別為broadcast或者NBMA
路由演算法
1 如果FA地址為0.0.0.0，則根據到ASBR來計算此外部路由的下一跳和開銷值，
2 如果FA地址不為0.0.0.0 ，則根據到FA地址的路由來計算此外部路由的下一跳和開銷值，
a, b 是確保外部鏈路都被通告到OSPF網路，LSA能夠被通告 ，ｃ確保網路型別是Broadcast或NBMA 的共享網路，則產生的Type 5 LSA，其FA地址等于該引入的外部路由的下一跳地址，c是為了確定對端路由器將去往轉發地址的鏈路加入到了OSPF行程，保證路徑可以被優化，
- 當區域有多個ASBR的時候，轉發地址為0.0.0.0時, 如果外部路由的AD值大于OSPF，將導致為非直連的外部路由產生的LSA5不穩定，和重分發的次序有關系，
如果外部路由的AD值小于OSPF，則ASBR都產生型別5的LSA, 如果一臺ASBR產生的LSA5帶轉發地址，一臺不帶轉發地址，則ASBR還是都產生型別5的LSA.(華為設備相同)
- 當區域有多個ASBR的時候，轉發地址非0.0.0.0時，如果外部路由的AD值大于OSPF，將導致非直連的外部路由產生的LSA5不穩定， 和重分發的次序有關系，
如果外部路由的AD值小于OSPF，當ASBR的FA地址相同時，則ROUTER-ID大的ASBR產生5類LSA （華為設備都產生），當ASBR的FA地址不同時，則ASBR都產生5類LSA（華為設備相同），
結論:華為設備當區域有多個ASBR的時候，每個ASBR獨立產生5類LSA

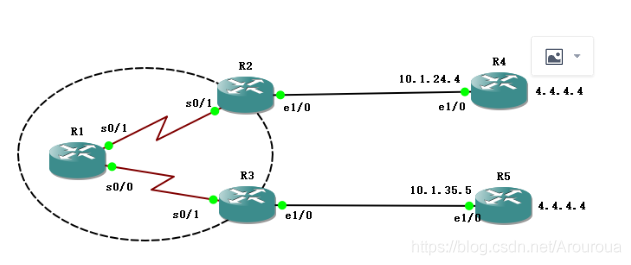

- 如果在同一個區域中有多臺ASBR，并且ASBR去往這些外部路由擁有多個等價的下一跳，并且出介面相同，則使用地址大的下一跳作為FA地址生成5類LSA，（華為設備也使用相同規 則） ，則場景下的 IOS 15.2的ASBR不會為此型別5的LSA設定轉發地址，FA地址為0.0.0.0，內部路由器通過計算 到達ASBR開銷來計算此外部路由的開銷，

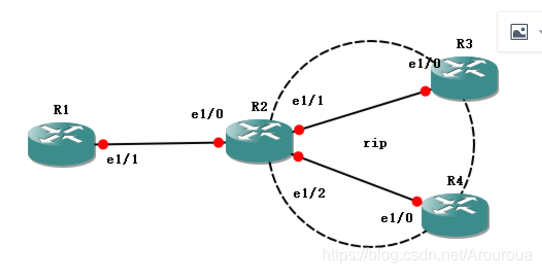

- 如果在同一個區域中有多臺ASBR，并且ASBR去往這些外部路由擁有多個等價的下一跳，并且出介面不相同，選擇下一跳地址大的作為轉發地址，不考慮外部路由出介面的OSPF開銷值（華為設備相同，如果一個有FA地址，一個沒有FA，生成的5類LSA帶FA地址） , 注：IOS15.2的在此場景下不設定轉發地址，
- 如果路由器缺乏去往Forwarding Address的路由，或者是將去往轉發地址地路由過濾，LSA5外部路由不裝進路由表，原因是當FA地址不為0時，計算的是到FA地址COST來計算到外部 路由的開銷，因此也表明去往FA地址路由，必須以O或者O IA的形式出現在路由表中 ，
- 轉發地址不為0時，外部路由開銷的計算就是到達轉發地址的路由開銷+外部開銷，
- 如果去往外部路由有多條5類LSA, 并且metric-type1 ,FA地址不再相同的網段，根據路由計算后的最小cost作為最佳路由，如果cost相同，則負載分擔，
- 如果去往外部路由有多條5類LSA，并且metric-type2 ,FA地址不再相同的網段，選路規則如下：
1、cost-type 2 當種子cost相同，到達轉發地址的cost相同，則負載分擔，
2、cost-type 2 當種子cost相同，到達轉發地址的cost不同，則選擇到達轉發發地址cost 小的，
3、cost-type 2 當到達轉發地址的cost相同，種子cost值不同，則選擇種子度量值小的，
4、cost-type 2 當到達轉發地址的cost不同，種子cost值不同，始終選擇種子cost值小的路徑，不考慮到轉發地址的COST值
- 如果轉發地址不一樣，在metric-type2的情況下，遵循如下規則

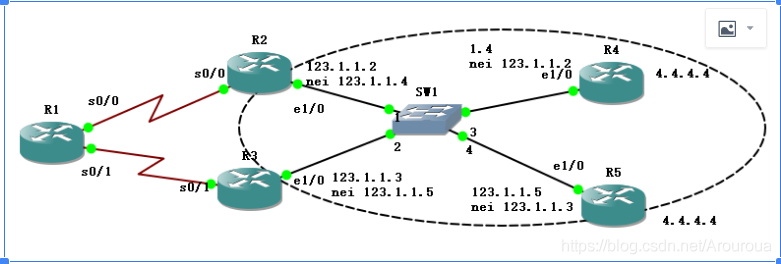

場景如下:
針對開銷型別2的路由
- 華為設備 型別5或型別7的LSA, 當轉發地址非0時，優先使用種子開銷值小的LSA計算路由，如果種子開銷值相同，則優先選擇到轉發地址開銷值小的LSA計算路由，如果種子開銷相同，轉發地址開銷相同（轉發地址相同或者不同），則負載分擔，
- 如果ASBR上去往外部同一條路由的開銷相同，則使用轉發地址大的產生型別5或者是型別7的LSA）
