摘要：2020年9月阿里云HaaS100物聯網開發板發布，緊接著600開發板也發布了，二者不同之處有很多，最明顯的是100是wifi聯網，600是gprs聯網，也就是“wifi和插卡”的區別，本篇文章開始，將最近一段時間除錯HaaS600開發板的點點滴滴記錄下來，和大家共同學習這塊開發板，
阿里云官方幫助檔案鏈接：
https://help.aliyun.com/document_detail/184029.html?spm=a2c4g.11186623.6.693.30d56942bgUlUY
目錄
1.基本引數
2.模組介紹
3.板載資源介紹
1.基本引數
用一個表格來把HaaS100和HaaS600做一下對比，
| 序號 | 專案 | HaaS100 | HaaS600 | 備注 |
| 1 | 尺寸（長×寬） | 100mm×65mm | 115mm×52mm | HaaS600顯得細長一些 |
| 2 | 供電電壓 | 12V | 5V | HaaS600支持USB供電和電池供電，且有切換開關 HaaS600還可以使用USB供電 |
| 3 | 聯網方式 | wifi | gprs | HaaS600 |
| 4 | 編程語言 | c，JavaScript | JavaScript | HaaS600使用輕應用非常方便 |
| 5 | OTA方式 | 阿里云物聯網平臺 | amp工具 | HaaS600使用工具直接遠程更新js代碼 |
| 6 | 耳機介面 | 無 | 有 | |
| 7 | 溫度傳感器 | 無 | lm75 | HaaS600有板載溫度傳感器，iic介面 |
| 8 | 指示燈 | 6個 | 5個 | HaaS100的指示燈更大一些，易于觀察 |
| 9 | 下載模式打開方式 | 按下復位立即長按功能鍵 | 模式開關撥到DL，電源開關關閉再打開 | HaaS600的更加方便一些（根據個人喜好） |
2.模組介紹

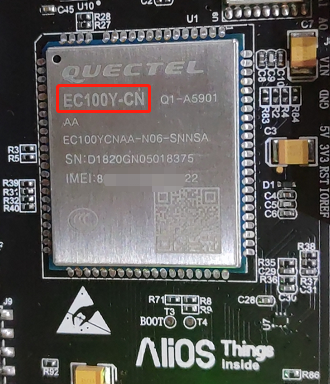

HaaS600開發板可以理解為一個定制版的EC100Y模組及其周邊硬體的集合，
EC100Y是移遠通信最新推出的LTE Cat 1無線通信模塊，支持最大下行速率10Mbps和最大上行速率5Mbps，具有超高的性價比；同時在封裝上兼容移遠通信多網路制式LTE Cat 1/Cat 4 EG9x模塊、LTE Cat M1/Cat NB1 BG36 模塊以及UMTS/HSPA+ UG35/UG96 模塊，實作了3G網路與4G網路之間的無縫切換，
該模塊具有無線通信功能，同時，它又是一個MCU，可以提供一個微處理器能提供的基本功能，
EC100Y-CN 分為數傳版和智能版兩個版本，數傳版可以滿足絕大多數單獨資料傳輸業務的應用需求，智能版支持攝像頭/顯示屏/矩陣按鍵/音頻/Wi-Fi*等介面，以適配更多智能產品終端的應用，如智能POS，智能手持終端等高端產品，
因此，可以理解為HaaS600實質上是將AliOS Things物聯網作業系統及js引擎集成到EC100Y模塊了，從而使我們可以用輕應用的方式來開發它，
3.板載資源介紹

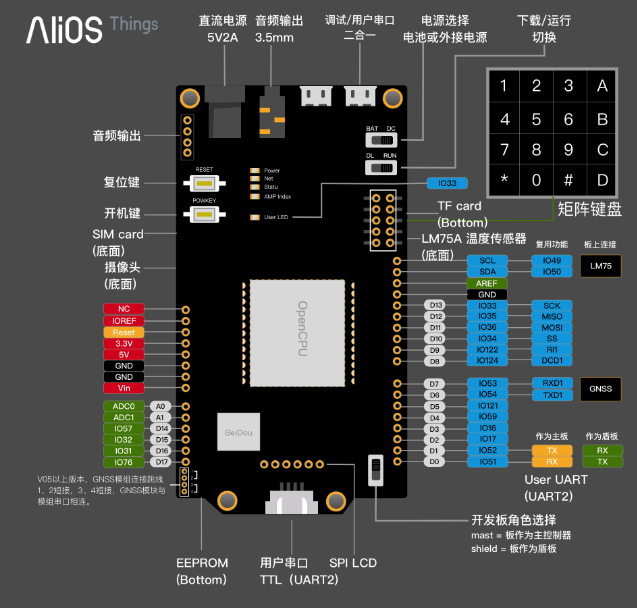

下圖來自于阿里云官方幫助檔案，EC100Y模塊在此標注為OpenCPU，的確，EC100Y 是開源CPU，我們也可以二次開發的，
電源：有5V2A的通用插頭，有電源選擇開關，如果沒有電池，這個開關其實可以當做電源總開關使用，
按鍵：有開機鍵和復位鍵，
音頻輸出：提供了3.5mm耳機插孔，做智能音箱實驗室可以用到，
MicroUSB介面：標注UART的用作資訊串口和下載串口，標注USB的應該是二次開發串口，平時用不到，
矩陣鍵盤介面：一般的矩陣鍵盤是8針介面，這里設計成10針，
北斗模塊：L76K 是一款支持多衛星系統（GPS、BeiDou、GLONASS、QZSS）、可多系統聯合定位和單系統獨立定位、支持AGNSS 功能、內置低噪聲放大器和聲表面濾波器、可向用戶提供快速、精準、高性能定位體驗的GNSS 模塊，
排針：對外引出的功能引腳有GPIO、ADC、SPI、IIC、UART等，足以支持常見的設備開發，
HaaS600開發板核心是EC100Y模塊，它已經內置了阿里物聯網作業系統，運行穩定性和可靠性比較高，使用開發板除錯成功之后，可以單獨購買模組，自己設計電路板來實作更加適合專案實際的產品，
