前言

由于最近作業需要利用示波器檢測出想要的波形，所以突發奇想能不能利用示波器顯示出愛心波形，
經查資料得出，示波器不僅能顯示愛心波形，還能唱歌跳舞（B站搜索關鍵詞示波器 + Bad Apple），
下面介紹其中一種方法，利用STM32的DAC數模轉換功能顯示出愛心波形，

一、DAC介紹

數字/模擬轉換模塊(DAC)是12位數字輸入，電壓輸出的數字/模擬轉換器， DAC可以配置為8位或12位模式，也可以與DMA控制器配合使用，典型的數字模擬轉換器將表示一定比例電壓值的數字信號轉換為模擬信號，具體可參考《STM32中文參考手冊V10》-第12章數字模擬轉換DAC，

二、配置流程

廢話不多說，直接貼代碼，

dac.c代碼如下（示例）：

#include "dac.h"

void Dac1_Init(void)
{
	GPIO_InitTypeDef GPIO_InitStructure;
	DAC_InitTypeDef DAC_InitStructure;
	/*使能時鐘*/
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);
	RCC_APB1PeriphClockCmd(RCC_APB1Periph_DAC, ENABLE);

	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_4;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AIN;//模擬輸入
	GPIO_Init(GPIOA,&GPIO_InitStructure);

	DAC_InitStructure.DAC_Trigger= DAC_Trigger_None; //不使用觸發功能
	DAC_InitStructure.DAC_WaveGeneration=DAC_WaveGeneration_None;//不使用波形發生
	DAC_InitStructure.DAC_LFSRUnmask_TriangleAmplitude=DAC_LFSRUnmask_Bit0;
	DAC_InitStructure.DAC_OutputBuffer=DAC_OutputBuffer_Disable ;//關DAC1輸出快取
	DAC_Init(DAC_Channel_1,&DAC_InitStructure);  //初始化 DAC 通道 1

	DAC_Cmd(DAC_Channel_1,ENABLE);//使能 DAC1
	DAC_SetChannel1Data(DAC_Align_12b_R,0);//12位右對齊,設定DAC初始值
}

//設定通道 1 輸出電壓
//vol:0~3300,代表 0~3.3V
void Dac1_Set_Vol(u16 vol)
{
	float temp = vol;
	temp /= 1000;
	temp = temp * 4096 / 3.3;
	DAC_SetChannel1Data(DAC_Align_12b_R,temp);//12位右對齊設定DAC值
}

dac.h代碼如下（示例）：

#ifndef _DAC_H_
#define _DAC_H_
#include "stm32f10x.h"

void Dac1_Init(void);
void Dac1_Set_Vol(u16 vol);

#endif

main.c代碼如下（示例）：

#include "math.h"
#include "dac.h"
#include "delay.h"

int main()
{
	u8 t = 0;
	double Fx1,Fx2,Fx3,Fx4,x = 1.8165;
	Dac1_Init();
	Delay_Init();
	while(1)
	{
		Fx1 = pow(x,0.6666);
		Fx2 = sqrt(3.3 - pow(x,2));
		Fx3 = sin(31.41592 * x);
		Fx4 = (Fx1 + 0.9 * Fx2 * Fx3) * 900;
		Dac1_Set_Vol(Fx4 + 1100);//DAC輸出函式
		if(t == 0)
		{
			x = x - 0.001;
		}
		else
		{
			x = x + 0.001;
		}
		if(x <= 0) t = 1;
		if(x == 1.8165)
		{
			t = 0;
			delay_ms(1000);
		}
	}
}

三、最終效果

示波器展示：

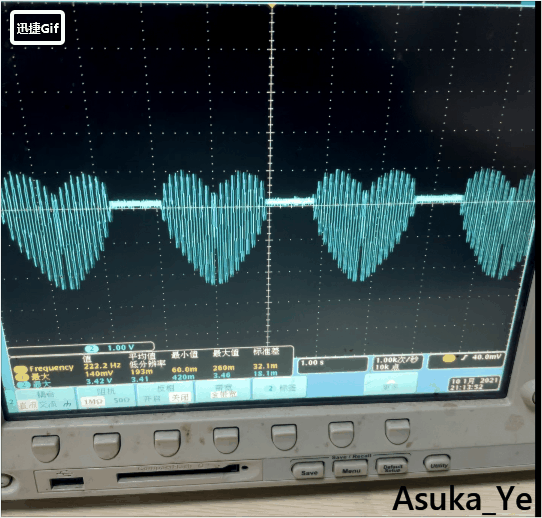

在這里插入圖片描述

總結

當示波器開始顯示愛心，接下來是不是該讓示波器跳bad apple了呢！？
愛心函式參考于B站UP主：不忘初心MCU，
視頻地址：B站視頻

本人小白，不喜勿噴！
