串口的使用，通常都是修改波特率，停止位，校驗位等這幾個常見的引數，所以這些的配置基本是沒有什么問題的，不過今天逛論壇的時候發現有些芯片是支持軟體反相功能的，目前我發現F0的大多都有這個功能，F1的沒有這個功能，大家可以去看看其他一些芯片，
一、F0芯片手冊上暫存器

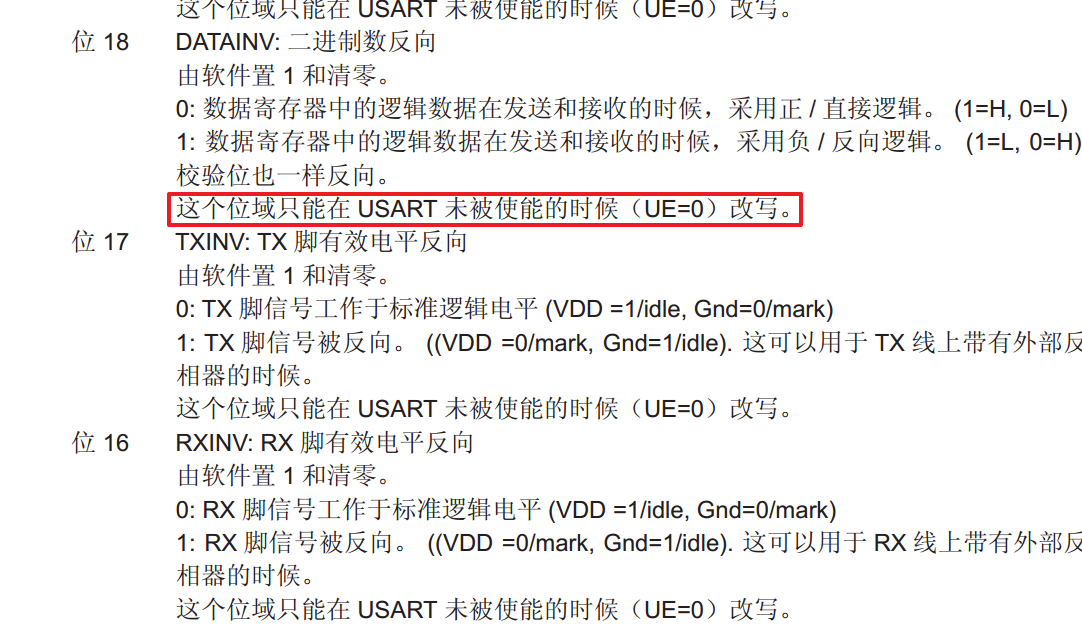

在串口的控制暫存器 2（ USART_CR2）第17位
注意：這里要配置反相，必須是UE=0的時候才能改寫
在F1的手冊上，這幾個位是保留位
二、進行測驗
理論上可以實作的，故我直接在我只有的串口代碼上直接加下面代碼，直接操作暫存器
USART3->CR1 &=~(1<<0); // UE=0
USART3->CR2 |=1<<18;
USART3->CR2 |=1<<17;// TX 有效電平反向
USART3->CR1 |=1<<0; // UE=1

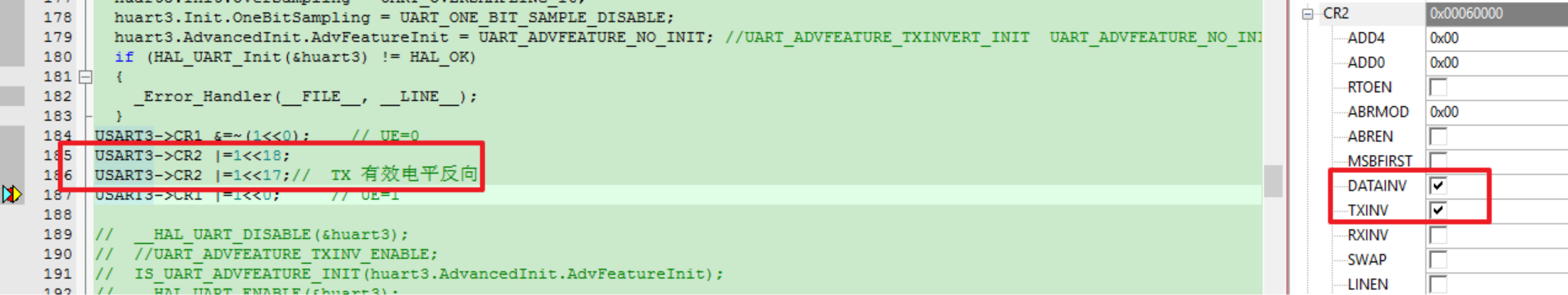

下面是我在線除錯采集的現象
可以看到我只是在下面增加這幾行代碼，暫存器對應的值發生了變化（這樣的話可以在硬體上節省幾毛錢），可以直接軟體控制反相，不需要硬體上增加反相器，
同時我想HAL庫的話，應該也是可以直接控制的，
之后對工程進行了搜索TXINV關鍵字，發現在這下面的配置中有支持TX反相的功能配置
huart3.AdvancedInit.AdvFeatureInit = UART_ADVFEATURE_NO_INIT；//高級功能初始化
然后我將上面的配置改為下面配置
huart3.AdvancedInit.AdvFeatureInit = UART_ADVFEATURE_TXINVERT_INIT;//TX 反相

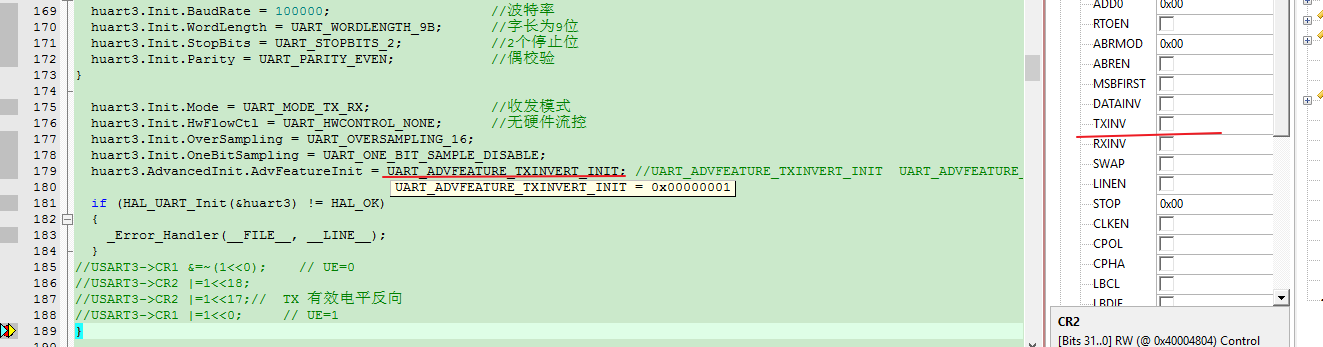

按照這個配置，照理除錯的時候也是可以將暫存器的值進行改變的，但是除錯時TXINV的值是不變的
可以看到除錯時，暫存器值根本沒變，奇怪，我直接控制暫存器都可以控制，為啥使用HAL反而還不能控制了？

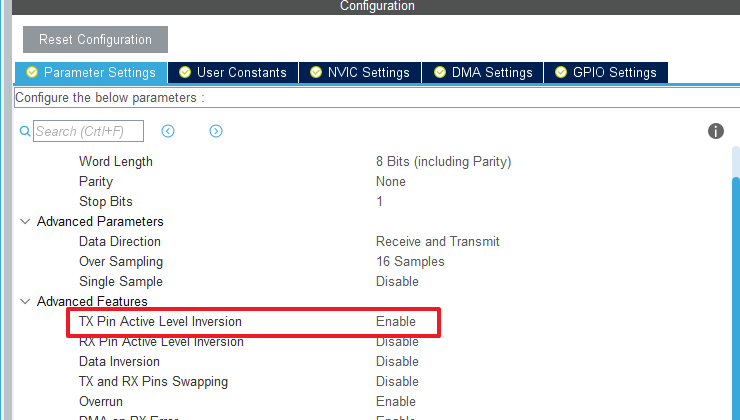

之后再HAL的串口初始化函式中找了許久，沒找到問題，實在找不到了，我打開CUBEMX查看了下這個芯片，發現他也是支持反相的
于是我重新創建了一份只有串口初始化的工程，發現問題了

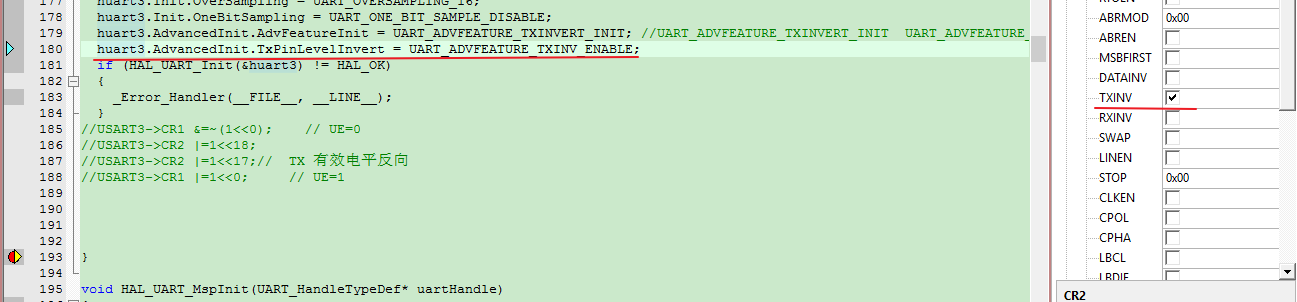

huart3.AdvancedInit.AdvFeatureInit = UART_ADVFEATURE_TXINVERT_INIT;
huart3.AdvancedInit.TxPinLevelInvert = UART_ADVFEATURE_TXINV_ENABLE;
他選擇了TXINV配置后，還對TXINV進行了使能…
于是我將這行代碼復制我之前測驗的上面去，哎，成功了…
三、總結及現象
對于一個不太熟悉的庫，首先參考他的例程配置，可以減少很多不必要的麻煩
另外這個串口的高級功能，要先配置，再使能，同樣這里的高級功能還有其他的一些如自動檢測波特率功能，到時也可以試試，

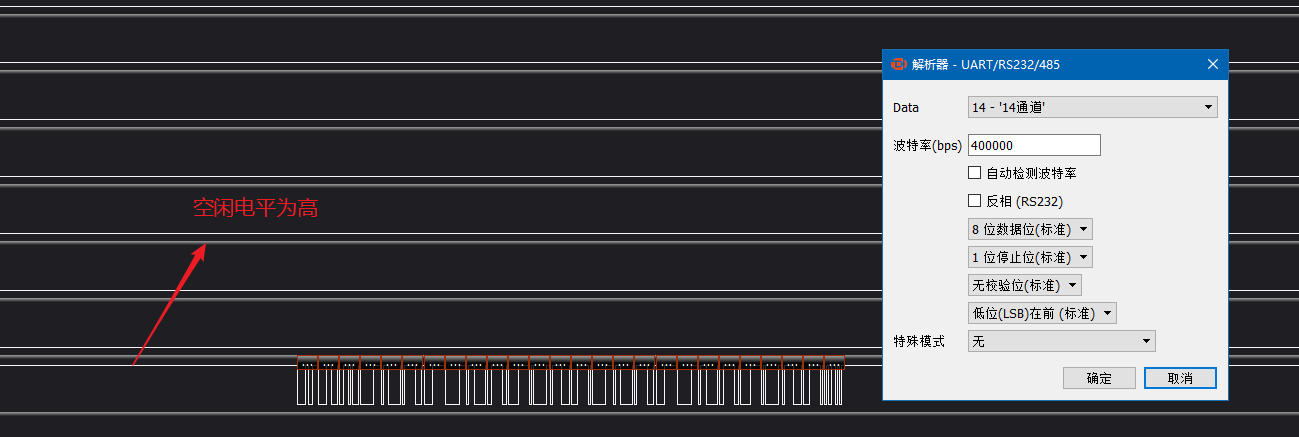

圖1是串口3輸出軟體不反相

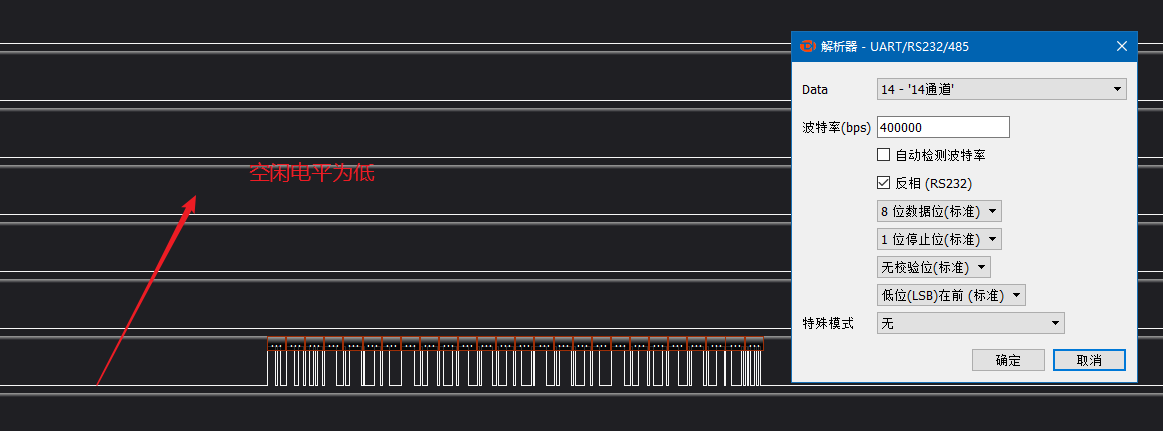

圖2是串口3輸出軟體反相
