相信大家對任天堂游戲機藍牙音頻發射器并不陌生，它主要的作用是可以將不帶藍牙模塊的電視、電腦等音視頻設備增加藍牙功能，實作設備之間的傳輸線纜，提升用戶的使用體驗，傳統的藍牙音頻發射器一般都是USB-A介面的，而且功能單一，對于如今采用USB-C介面的設備并不適用，

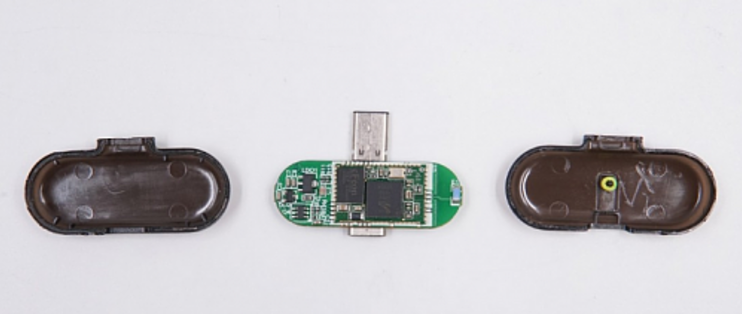

藍牙音頻發射器整體呈倒“T”型外觀，兩端比較圓潤，頂部為USB-C介面，正面居中設計了一個按鍵，通過半透明的外殼，可以隱約看見內部的PCBA結構，

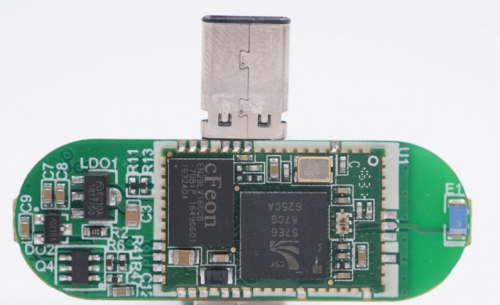

PCBA正面兩顆較大的是存盤芯片和HiFi音頻發射芯片組成的藍牙發射郵票板，直接將整個模塊焊接在主控PCB板上；左側為供電電路，右側為天線，整個東西拆開后就像一個小型的開發板

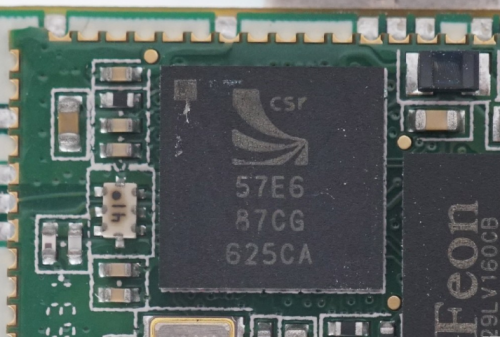

HiFi音頻發射芯片，高通CSR BC57E687CG，搭配外置Flash，可以靈活配置滿足不同功能需求，

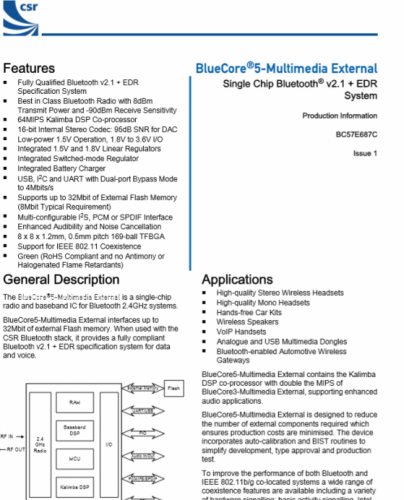

高通CSR BC57E687CG規格資料，

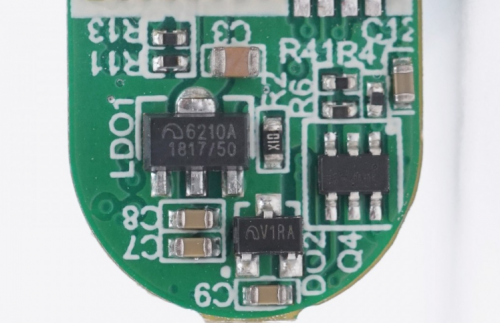

兩顆微盟的LDO芯片，其中絲印絲印上6210A 1817/50為5V的LDO，型號為ME6210，絲印V1RA的是微盟ME6209系列LDO，輸出為3.3V

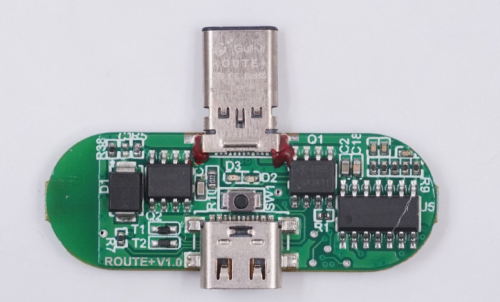

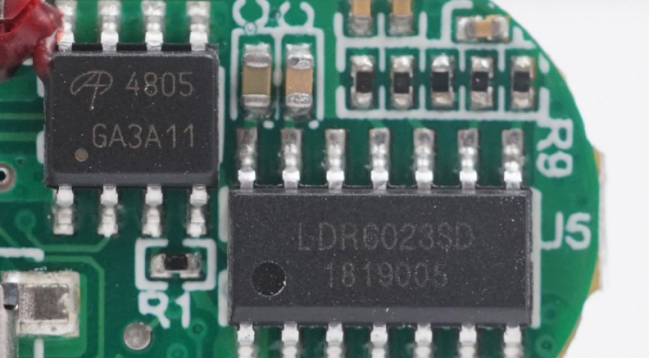

USB PD協議為樂得瑞LDR6023，旁邊是一顆AO4805 雙Pmos管，用于VBUS開關，

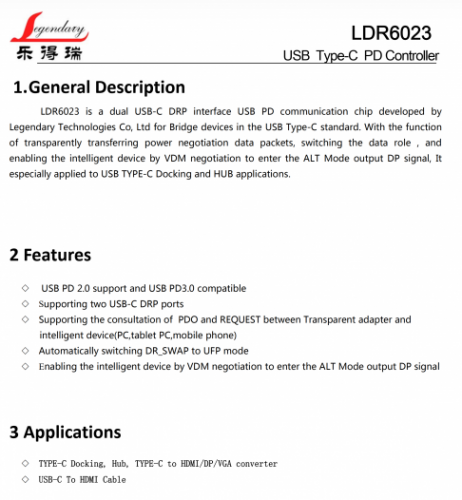

樂得瑞LDR6023規格資料，
總結
此款藍牙音頻發射器具有體積小，功能全面等特點，采用主流額USB-C介面，并且可搭配USB-A to USB-C線，兼容USB-A介面設備，電路方案采用了高通HiFi藍牙方案，音頻效果好，連接和傳輸穩定；并采用樂得瑞LDR6023S作為USB PD充電識別芯片，可以同時完成音頻發射和充電，解決了傳統藍牙發射器的痛點，很適合搭配任天堂Switch游戲機使用，
