VXLAN 基礎教程：在 Linux 上配置 VXLAN 網路

上篇文章結尾提到 Linux 是支持 VXLAN 的，我們可以使用 Linux 搭建基于 VXLAN 的 overlay 網路，以此來加深對 VXLAN 的理解，畢竟光說不練假把式，

1. 點對點的 VXLAN

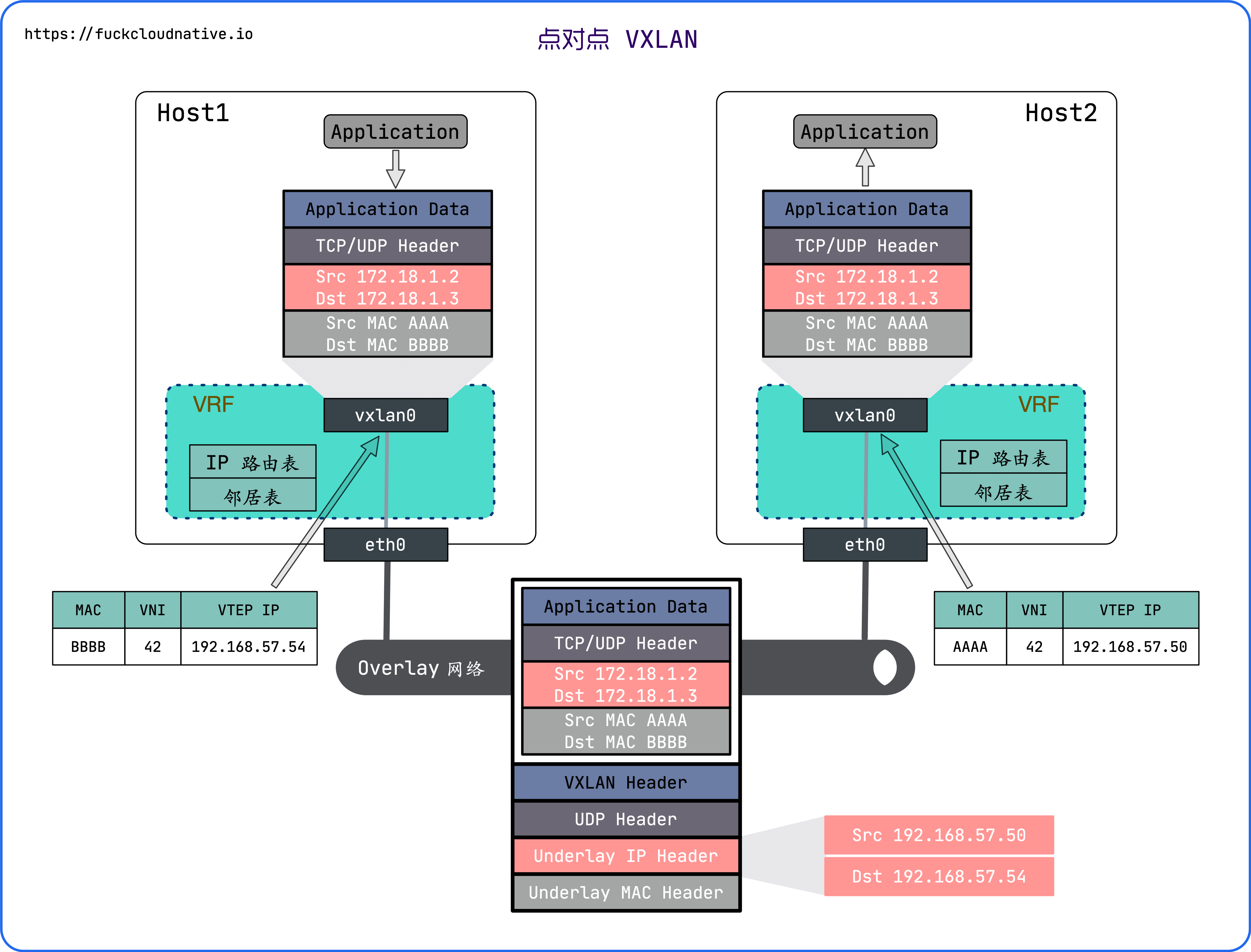

先來看看最簡單的點對點 VXLAN 網路，點對點 VXLAN 即兩臺主機構建的 VXLAN 網路，每臺主機上有一個 VTEP，VTEP 之間通過它們的 IP 地址進行通信，點對點 VXLAN 網路拓撲圖如圖所示：

為了不影響主機的網路環境，我們可以使用 Linux VRF 來隔離 root network namespace 的路由，VRF（Virtual Routing and Forwarding）是由路由表和一組網路設備組成的路由實體，你可以理解為輕量級的 network namespace，只虛擬了三層的網路協議堆疊，而 network namespace 虛擬了整個網路協議堆疊，詳情參看 Linux VRF(Virtual Routing Forwarding)的原理和實作，

Linux Kernel 版本大于 4.3 才支持 VRF，建議做本文實驗的同學先升級內核，

當然了，如果你有專門用來做實驗的干凈主機，可以不用 VRF 來隔離，

下面結合 VRF 來創建一個點對點 VXLAN 網路，

首先在 192.168.57.50 上創建 VXLAN 介面：

$ ip link add vxlan0 type vxlan \
  id 42 \
  dstport 4789 \
  remote 192.168.57.54 \
  local 192.168.57.50 \
  dev eth0

重要引數解釋：

• id 42 : 指定 VNI 的值，有效值在 1 到 \(2^{24}\) 之間，
• dstport : VTEP 通信的埠，IANA 分配的埠是 4789，如果不指定，Linux 默認使用 8472，
• remote : 對端 VTEP 的地址，
• local : 當前節點 VTEP 要使用的 IP 地址，即當前節點隧道口的 IP 地址，
• dev eth0 : 當前節點用于 VTEP 通信的設備，用來獲取 VTEP IP 地址，這個引數與 local 引數目的相同，二選一即可，

查看 vxlan0 的詳細資訊：

$ ip -d link show vxlan0

11: vxlan0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue master vrf-test state UNKNOWN mode DEFAULT group default qlen 1000
    link/ether 82:f3:76:95:ab:e1 brd ff:ff:ff:ff:ff:ff promiscuity 0
    vxlan id 42 remote 192.168.57.54 local 192.168.57.50 srcport 0 0 dstport 4789 ageing 300 udpcsum noudp6zerocsumtx noudp6zerocsumrx

接下來創建一個 VRF，并將 vxlan0 系結到該 VRF 中：

$ ip link add vrf0 type vrf table 10
$ ip link set vrf0 up
$ ip link set vxlan0 master vrf0

再次查看 vxlan0 的資訊：

$ ip -d link show vxlan0

13: vxlan0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue master vrf0 state UNKNOWN mode DEFAULT group default qlen 1000
    link/ether aa:4d:80:e3:75:e0 brd ff:ff:ff:ff:ff:ff promiscuity 0
    vxlan id 42 remote 192.168.57.54 local 192.168.57.50 srcport 0 0 dstport 4789 ageing 300 udpcsum noudp6zerocsumtx noudp6zerocsumrx
    vrf_slave table 10 addrgenmode eui64 numtxqueues 1 numrxqueues 1 gso_max_size 65536 gso_max_segs 65535

你會發現多了 VRF 的資訊，

接下來為 vxlan0 配置 IP 地址并啟用它：

$ ip addr add 172.18.1.2/24 dev vxlan0
$ ip link set vxlan0 up

執行成功后會發現 VRF 路由表項多了下面的內容，所有目的地址是 172.18.1.0/24 網路包要通過 vxlan0 轉發：

$ ip route show vrf vrf0

172.18.1.0/24 dev vxlan0 proto kernel scope link src 172.18.1.2

同時也會增加一條 FDB 轉發表：

$ bridge fdb show

00:00:00:00:00:00 dev vxlan0 dst 192.168.57.54 self permanent

這個表項的意思是，默認的 VTEP 對端地址為 192.168.57.54，換句話說，原始報文經過 vxlan0 后會被內核添加上 VXLAN 頭部，而外部 UDP 頭的目的 IP 地址會被冠上 192.168.57.54，

在另一臺主機（192.168.57.54）上也進行相同的配置：

$ ip link add vxlan0 type vxlan id 42 dstport 4789 remote 192.168.57.50
$ ip link add vrf0 type vrf table 10
$ ip link set vrf0 up
$ ip link set vxlan0 master vrf0
$ ip addr add 172.18.1.3/24 dev vxlan0
$ ip link set vxlan0 up

一切大功告成之后，就可以相互通信了，在 192.168.57.50 上 ping 172.18.1.3：

$ ping 172.18.1.3 -I vrf0

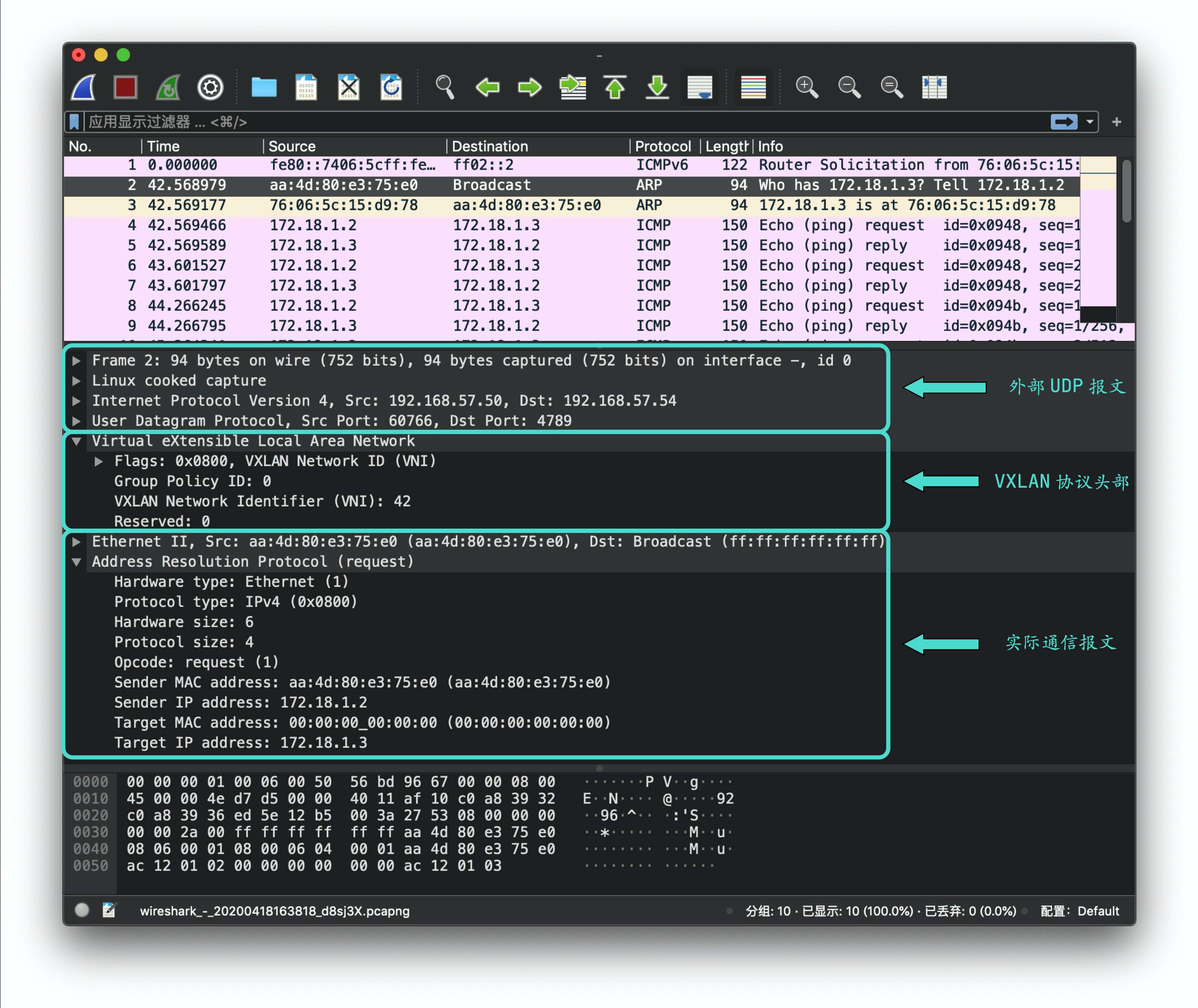

同時使用 wireshark 遠程抓包：

$ ssh [email protected] 'tcpdump -i any -s0 -c 10 -nn -w - port 4789' | /Applications/Wireshark.app/Contents/MacOS/Wireshark -k -i -

具體含義我就不解釋了，參考 Tcpdump 示例教程，

可以看到 VXLAN 報文可以分為三塊：

• 最內層是 overlay 網路中實際通信的物體看到的報文（比如這里的 ARP 請求），它們和經典網路的通信報文沒有任何區別，除了因為 MTU 導致有些報文比較小，
• 中間一層是 VXLAN 頭部，我們最關心的欄位 VNI 確實是 42，
• 最外層是 VTEP 所在主機的通信報文頭部，目的 IP 地址為對端 192.168.57.54，

下面來分析這個最簡單的模式下 vxlan 通信的程序：

1. 發送 ping 報文到 172.18.1.3，查看路由表，報文會從 vxlan0 發出去，

2. 內核發現 vxlan0 的 IP 是 172.18.1.2/24，和目的 IP 在同一個網段，所以在同一個局域網，需要知道對方的 MAC 地址，因此會發送 ARP 報文查詢，

3. ARP 報文源 MAC 地址為 vxlan0 的 MAC 地址，目的 MAC 地址為全 1 的廣播地址（ff:ff:ff:ff:ff:ff），

4. VXLAN 根據配置（VNI 42）添加上頭部，

5. 對端的 VTEP 地址為 192.168.57.54，將報文發送到該地址，

6. 對端主機接收到這個報文，內核發現是 VXLAN 報文，會根據 VNI 發送給對應的 VTEP，

7. VTEP 去掉 VXLAN 頭部，取出真正的 ARP 請求報文，同時，VTEP 會記錄源 MAC 地址和 IP 地址資訊到 FDB 表中，這便是一次學習程序，然后生成 ARP 應答報文，

$ bridge fdb show

00:00:00:00:00:00 dev vxlan0 dst 192.168.57.50 self permanent
aa:4d:80:e3:75:e0 dev vxlan0 dst 192.168.57.50 self

8. 應答報文目的 MAC 地址是發送方 VTEP 的 MAC 地址，目的 IP 是發送方 VTEP 的 IP 地址，直接發送給目的 VTEP，

9. 應答報文通過 underlay 網路直接回傳給發送方主機，發送方主機根據 VNI 把報文轉發給 VTEP，VTEP 解包取出 ARP 應答報文，添加 ARP 快取到內核，并根據報文學習到目的 VTEP 的 IP 地址和目的 MAC 地址，添加到 FDB 表中，

$ ip neigh show vrf vrf0

172.18.1.3 dev vxlan0 lladdr 76:06:5c:15:d9:78 STALE

$ bridge fdb show

00:00:00:00:00:00 dev vxlan0 dst 192.168.57.54 self permanent
fe:4a:7e:a2:b5:5d dev vxlan0 dst 192.168.57.54 self

10. 至此 VTEP 已經知道了通信需要的所有資訊，后續 ICMP 的 ping 報文都是在這條邏輯隧道中單播進行的，不再需要發送 ARP 報文查詢，

總結以上程序：一個 VXLAN 網路的 ping 報文要經歷 ARP 尋址 + ICMP 回應 兩個程序，一旦 VTEP 設備學習到了對方 ARP 地址，后續通信就可以免去 ARP 尋址的程序，

2. VXLAN + Bridge

上述的點對點 VXLAN 網路通信雙方只有一個 VTEP，且只有一個通信物體，而在實際生產中，每臺主機上都有幾十臺甚至上百臺虛擬機或容器需要通信，因此需要一種機制將這些通信物體組織起來，再通過隧道口 VTEP 轉發出去，

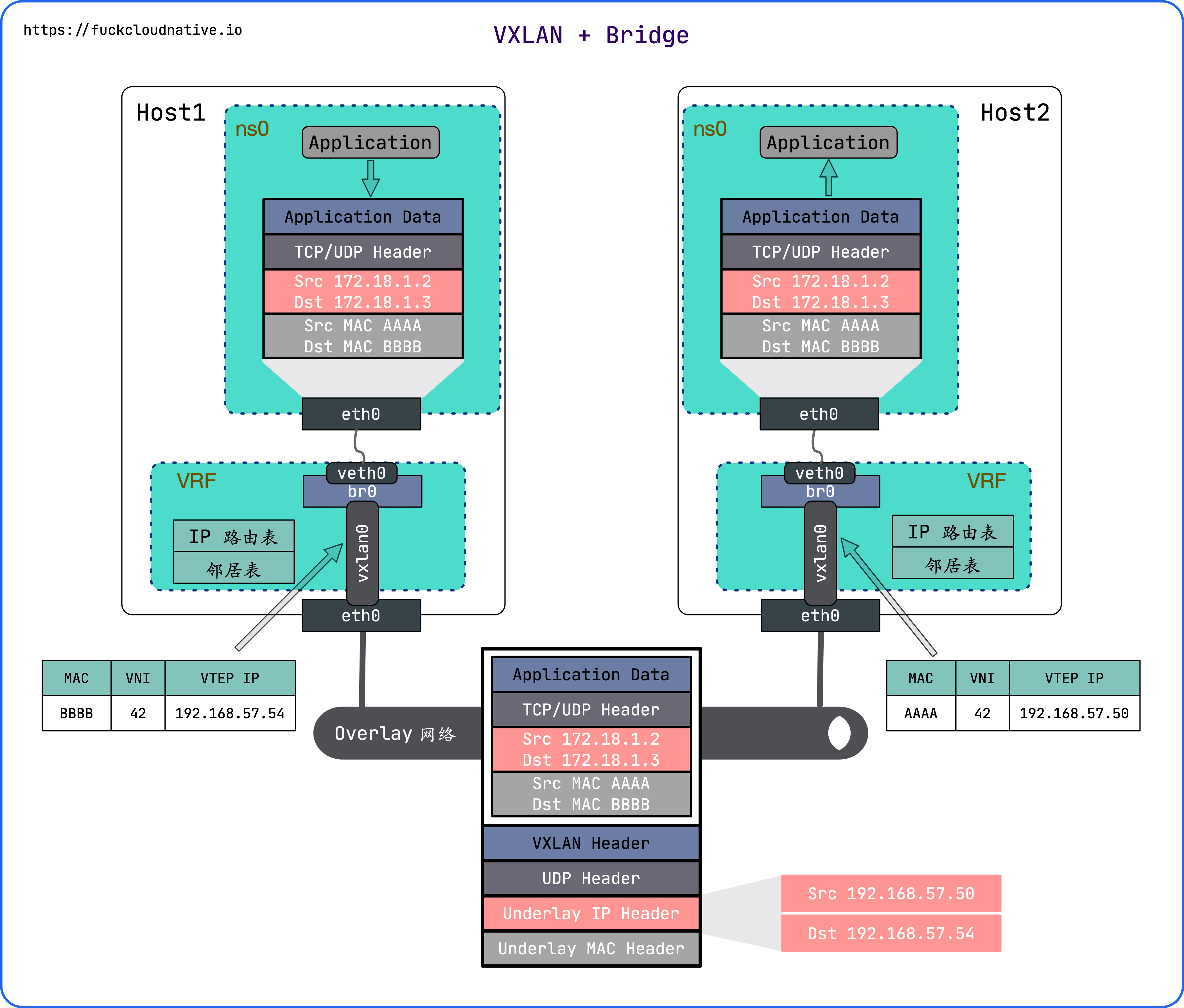

方案其實也很常見，Linux Bridge 就可以將多塊虛擬網卡連接起來，因此可以選擇使用 Bridge 將多個虛擬機或容器放到同一個 VXLAN 網路中，網路拓撲圖如圖所示：

和上面的模式相比，這里只是多了一個 Bridge，用來連接不同 network namespace 中的 veth pair，同時 VXLAN 網卡也需要連接到該 Bridge，

首先在 192.168.57.50 上創建 VXLAN 介面：

$ ip link add vxlan0 type vxlan \
  id 42 \
  dstport 4789 \
  local 192.168.57.50 \
  remote 192.168.57.54

然后創建網橋 bridge0，把 VXLAN 網卡 vxlan0 系結到上面，然后將 bridge0 系結到 VRF 中，并啟動它們：

$ ip link add br0 type bridge
$ ip link set vxlan0 master br0
$ ip link add vrf0 type vrf table 10
$ ip link set br0 master vrf0
$ ip link set vxlan0 up
$ ip link set br0 up
$ ip link set vrf0 up

下面創建 network namespace 和一對 veth pair，并把 veth pair 的其中一端系結到網橋，然后把另一端放到 network namespace 并系結 IP 地址 172.18.1.2：

$ ip netns add ns0

$ ip link add veth0 type veth peer name eth0 netns ns0
$ ip link set veth0 master br0
$ ip link set veth0 up

$ ip -n ns0 link set lo up
$ ip -n ns0 addr add 172.18.1.2/24 dev eth0
$ ip -n ns0 link set eth0 up

用同樣的方法在另一臺主機上配置 VXLAN 網路，系結 172.18.1.3 到另外一個 network namespace 中的 eth0：

$ ip link add vxlan0 type vxlan \
  id 42 \
  dstport 4789 \
  local 192.168.57.54 \
  remote 192.168.57.50

$ ip link add br0 type bridge
$ ip link set vxlan0 master br0
$ ip link add vrf0 type vrf table 10
$ ip link set br0 master vrf0
$ ip link set vxlan0 up
$ ip link set br0 up
$ ip link set vrf0 up

$ ip netns add ns0

$ ip link add veth0 type veth peer name eth0 netns ns0
$ ip link set veth0 master br0
$ ip link set veth0 up

$ ip -n ns0 link set lo up
$ ip -n ns0 addr add 172.18.1.3/24 dev eth0
$ ip -n ns0 link set eth0 up

從 172.18.1.2 ping 172.18.1.3 發現整個通信程序和前面的實驗類似，只不過容器發出的 ARP 報文會先經過網橋，再轉發給 vxlan0，然后在 vxlan0 處由 Linux 內核添加 VXLAN 頭部，最后發送給對端，

邏輯上，VXLAN 網路下不同主機上的 network namespace 中的網卡都被連接到了同一個網橋上，這樣就可以在同一個主機上創建同一 VXLAN 網路下的多個容器，并相互通信了，

3. 多播模式的 VXLAN

上面兩種模式只能點對點連接，也就是說同一個 VXLAN 網路中只能有兩個節點，這怎么能忍，，，有沒有辦法讓同一個 VXLAN 網路中容納多個節點呢？我們先來回顧一下 VXLAN 通信的兩個關鍵資訊：

1. 對方虛擬機（或容器）的 MAC 地址
2. 對方所在主機的 IP 地址（即對端 VTEP 的 IP 地址）

跨主機的容器之間首次通信時需要知道對方的 MAC 地址，因此會發送 ARP 報文查詢，如果有多個節點，就要把 ARP 查詢報文發送到所有節點，但傳統的 ARP 報文廣播是做不到的，因為 Underlay 和 Overlay 不在同一個二層網路，默認情況下 ARP 廣播是逃不出主機的，要想實作 Overlay 網路的廣播，必須要把報文發送到所有 VTEP 所在的節點，為了解決這個問題，大概有兩種思路：

1. 使用多播，把網路中的某些節點組成一個虛擬的整體，
2. 事先知道 MAC 地址和 VTEP IP 資訊，直接把 ARP 和 FDB 資訊告訴發送方 VTEP，一般是通過外部的分布式控制中心來收集這些資訊，收集到的資訊會分發給同一個 VXLAN 網路的所有節點，

我們先來看看多播是怎么實作的，分布式控制中心留到下一篇再講，

如果 VXLAN 要使用多播模式，需要底層的網路支持多播功能，多播地址范圍為 224.0.0.0~239.255.255.255，

和上面的 點對點 VXLAN + Bridge 模式相比，這里只是將對端的引數改成 group 引數，其他不變，命令如下：

# 在主機 192.168.57.50 上執行
$ ip link add vxlan0 type vxlan \
  id 42 \
  dstport 4789 \
  local 192.168.57.50 \
  group 224.1.1.1

$ ip link add br0 type bridge
$ ip link set vxlan0 master br0
$ ip link add vrf0 type vrf table 10
$ ip link set br0 master vrf0
$ ip link set vxlan0 up
$ ip link set br0 up
$ ip link set vrf0 up

$ ip netns add ns0

$ ip link add veth0 type veth peer name eth0 netns ns0
$ ip link set veth0 master br0
$ ip link set veth0 up

$ ip -n ns0 link set lo up
$ ip -n ns0 addr add 172.18.1.2/24 dev eth0
$ ip -n ns0 link set eth0 up

# 在主機 192.168.57.54 上執行
$ ip link add vxlan0 type vxlan \
  id 42 \
  dstport 4789 \
  local 192.168.57.54 \
  group 224.1.1.1

$ ip link add br0 type bridge
$ ip link set vxlan0 master br0
$ ip link add vrf0 type vrf table 10
$ ip link set br0 master vrf0
$ ip link set vxlan0 up
$ ip link set br0 up
$ ip link set vrf0 up

$ ip netns add ns0

$ ip link add veth0 type veth peer name eth0 netns ns0
$ ip link set veth0 master br0
$ ip link set veth0 up

$ ip -n ns0 link set lo up
$ ip -n ns0 addr add 172.18.1.3/24 dev eth0
$ ip -n ns0 link set eth0 up

和上面的實驗明顯有區別的是 FDB 表項的內容：

$ bridge fdb show

00:00:00:00:00:00 dev vxlan0 dst 224.1.1.1 self permanent

dst 欄位的值變成了多播地址 224.1.1.1，而不是之前對方的 VTEP 地址，VTEP 會通過 IGMP（Internet Group Management Protocol） 加入同一個多播組 224.1.1.1，

我們來分析下多播模式下 VXLAN 通信的全程序：

1. 發送 ping 報文到 172.18.1.3，查看路由表，報文會從 vxlan0 發出去，
2. 內核發現 vxlan0 的 IP 是 172.18.1.2/24，和目的 IP 在同一個網段，所以在同一個局域網，需要知道對方的 MAC 地址，因此會發送 ARP 報文查詢，
3. ARP 報文源 MAC 地址為 vxlan0 的 MAC 地址，目的 MAC 地址為全 1 的廣播地址（ff:ff:ff:ff:ff:ff），
4. VXLAN 根據配置（VNI 42）添加上頭部，
5. 到這一步就和之前不一樣了，由于不知道對端 VTEP 在哪臺主機，根據多播配置，VTEP 會往多播地址 224.1.1.1 發送多播報文，
6. 多播組中的所有主機都會收到這個報文，內核發現是 VXLAN 報文，就會根據 VNI 發送給相應的 VTEP，
7. 收到報文的所有主機的 VTEP 會去掉 VXLAN 的頭部，取出真正的 ARP 請求報文，同時，VTEP 會記錄源 MAC 地址和 IP 地址資訊到 FDB 表中，這便是一次學習程序，如果發現 ARP 不是發送給自己的，就直接丟棄；如果是發送給自己的，則生成 ARP 應答報文，
8. 后面的步驟就和上面的實驗相同了，

整個通信程序和之前比較類似，只是 Underlay 采用組播的方式發送報文，對于多節點的 VXLAN 網路來說比較簡單高效，但多播也是有它的問題的，并不是所有網路設備都支持多播（比如公有云），再加上多播方式帶來的報文浪費，在實際生成中很少被采用，下篇文章就著重介紹如何通過分布式控制中心來自動發現 VTEP 和 MAC 地址等資訊，

4. 參考資料

• linux 上實作 vxlan 網路
