開篇
MCS51單片機有4個8位的并行I/O埠，分別為P0、P1、P2、P3，
每個埠都包括一個同名的特殊功能暫存器、一個輸出驅動器和輸入緩沖器，
講解順序為 P1–> P3 --> P0 --> P2
P1口

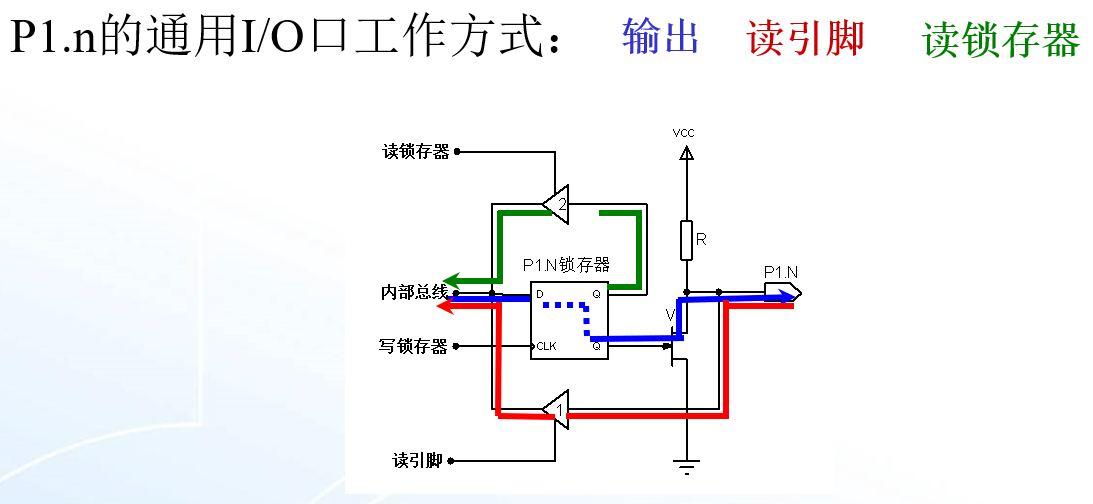

P1 口具有通用I/O口方式，可實作輸出，讀引腳（輸入）和讀鎖存器三種功能，

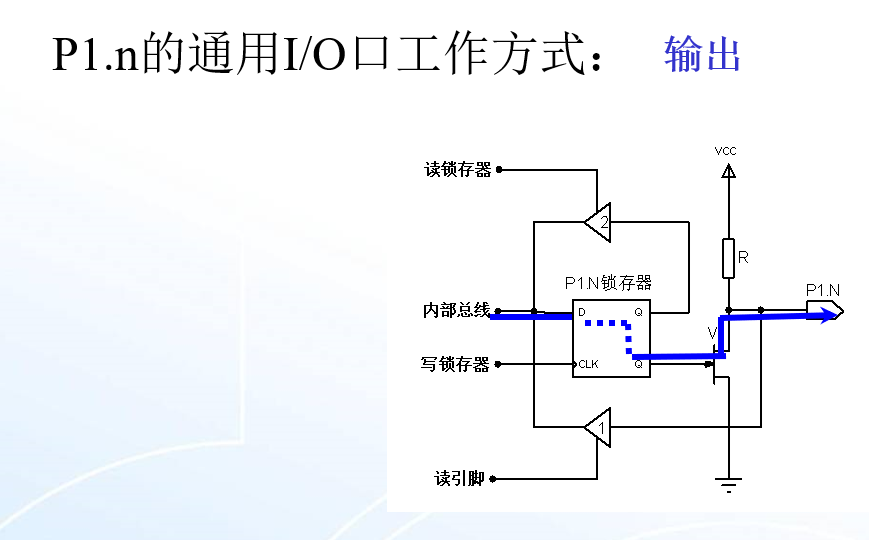

輸出方式：
單片機執行寫P1口的指令（就是你的C51程式命令），如果你讓某位的資料為1,根據高1低0，那么可判斷輸出為高電平，反之為低電平， （詳解：如果某位的資料為1，則該為鎖存器輸出端Q=1–>-Q=0 --> V截止，從而在引腳上P1.n 上輸出高電平，)

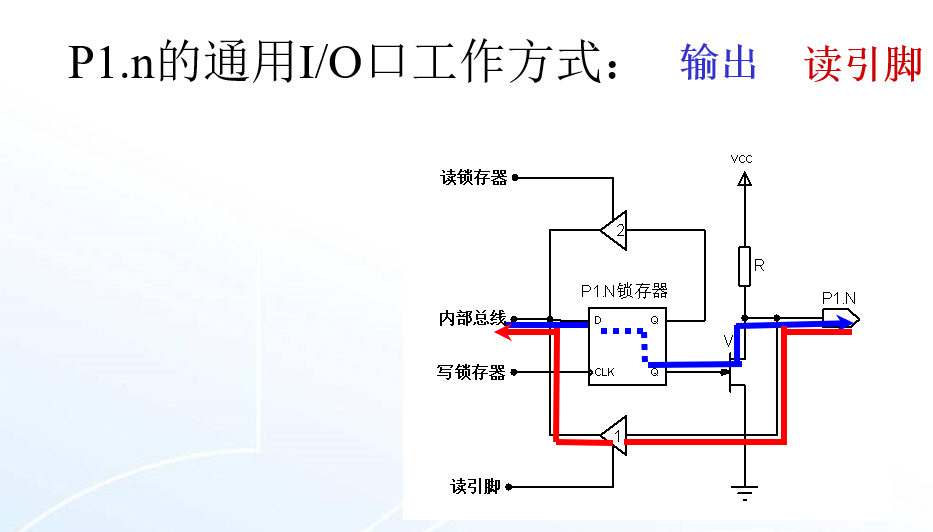

讀引腳方式：
在讀引腳之前，為了防止V接通零線變成低電平，所以在讀引腳之前，必須先用輸出指令置Q=1，_Q為0讓V截止，以免出現外面（輸入的資料）是高電平，讀進來是低電平，
解釋完這里，輸出方式那里也是融會貫通了，
因為P1口作為輸入口時是有條件的（要先寫1），而輸出時是無條件的，因此，被P1口被稱為準雙向口，
讀鎖存器：

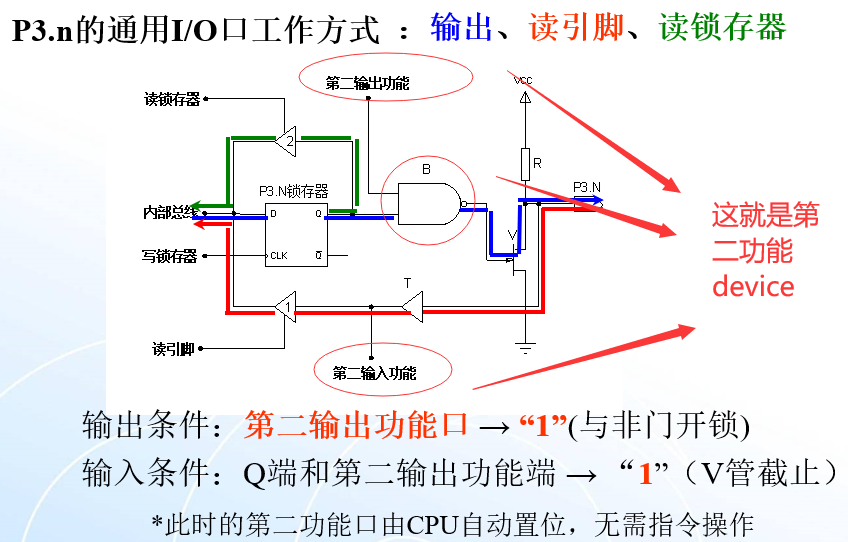

P3口
P3口的特點：
除通用的I/O口功能外（P1口的功能），還能實作第二功能口功能，
P3口作為準雙向通用口，作為通用輸入口時應先先使P3.n–>1 ，作為通用輸出口時應先使第二輸出 端–>1.

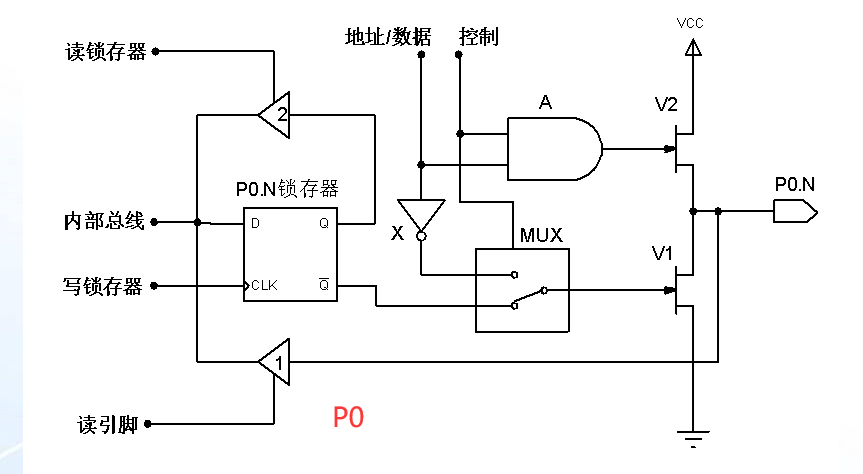

P0口
P0口的功能：
在CPU控制信號的作用下，可以作為通用的I/O口進行資料的輸入輸出，也可以作為單片機系統的地址/資料線使用，

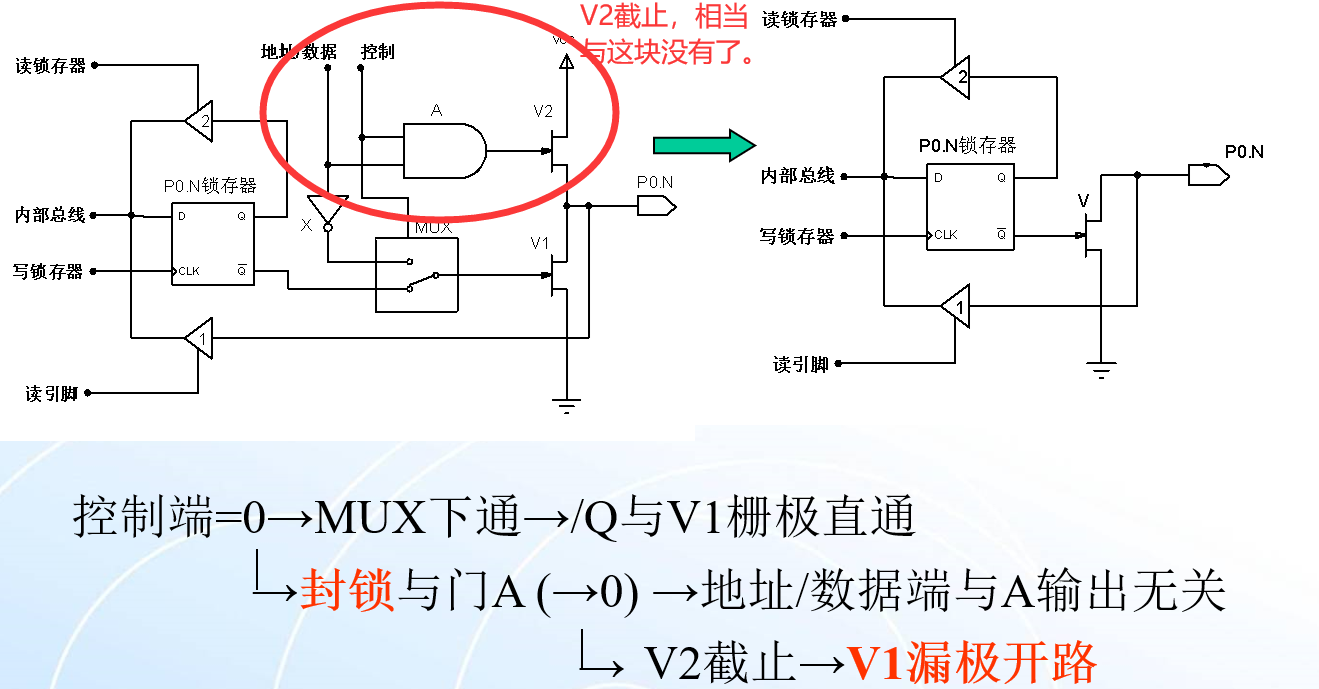

作為通用I/O口使用：CPU使控制端保持“0”電平
P0口的重點：
科普：漏極開路輸出一般情況下都需要外接上拉電阻，才能輸出高電平，
在使用I/O口功能時，為了能正常改變電平的變化，需要外接一個上拉電阻，地址/資料分時復用方式時無需外接上拉電阻;
P0口具有地址/資料分時復用方式，可實作地址/資料輸出、資料輸入兩種功能;
分時復用方式的資料輸入時無需程式寫1操作，

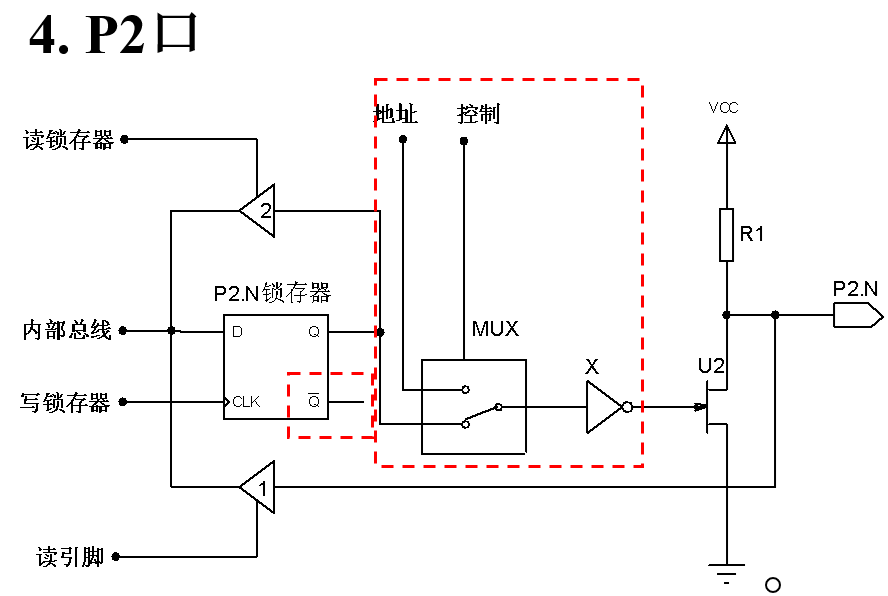

P2口
P2口的功能特點
與P1口相比就多了資料控制單元、一個多路開關MUX，P2可以實作通用I/O口和地址輸出兩種功能，

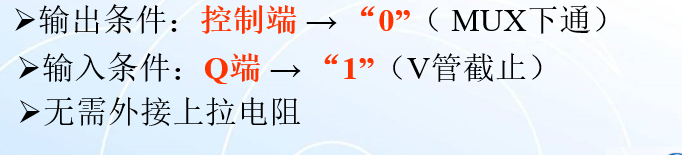

作業方式：
用作通用I/O口時，在“控制端”的作用下，多路開關向下打連接至鎖存器實作通用功能，
注意：用作通用I/O口時，P2口無需外接上拉電阻，
用作地址輸出時，MUX在CPU的控制下轉向“地址線”一端，使“地址端”信號與P2.n電平同 相 變化，
總結
1.P0~P3口 都可作為準雙向通用I/O口；
2.其中只有P0口需要外接上拉電阻;
3.在需要擴展片外設備時，P2口可作為其地址線介面；
4.P0口可作為其地址線/資料線復用介面，此時它是真正的雙向口，
