RTL8201芯片詳解：

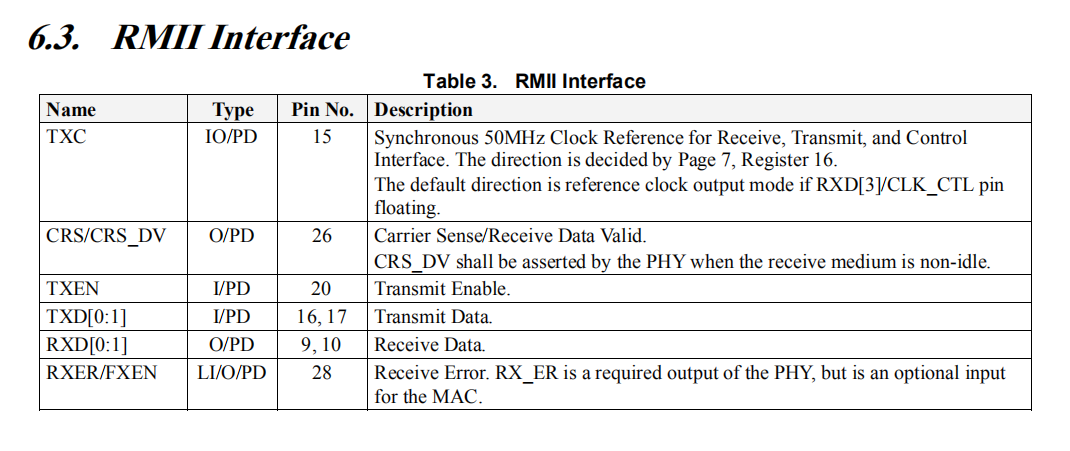

話不多說，直接步入正題，本次設計是RMII模式下的以太網連接，RMII模式的連線比較少也比較簡單，
首先通過將RXDV上拉，將RTL8201設定為RMII模式，
RMII模式下的時鐘是由RTL8201芯片的TXC發送給CPU來進行同步，

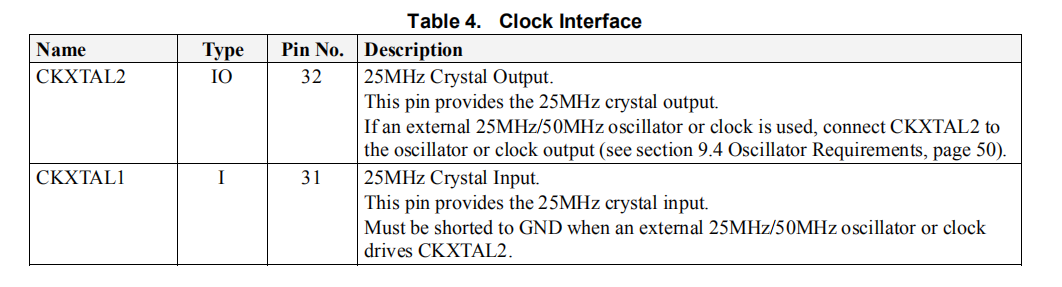

使用50M有源晶振輸入給RTL8201的32腿，31腿接地，然后需要把RXD[3]/ CLK_CTL腿懸空來讓TXC作時鐘輸出，
復位電路可以直接連接到CPU的復位端（需要CPU有RC復位電路），

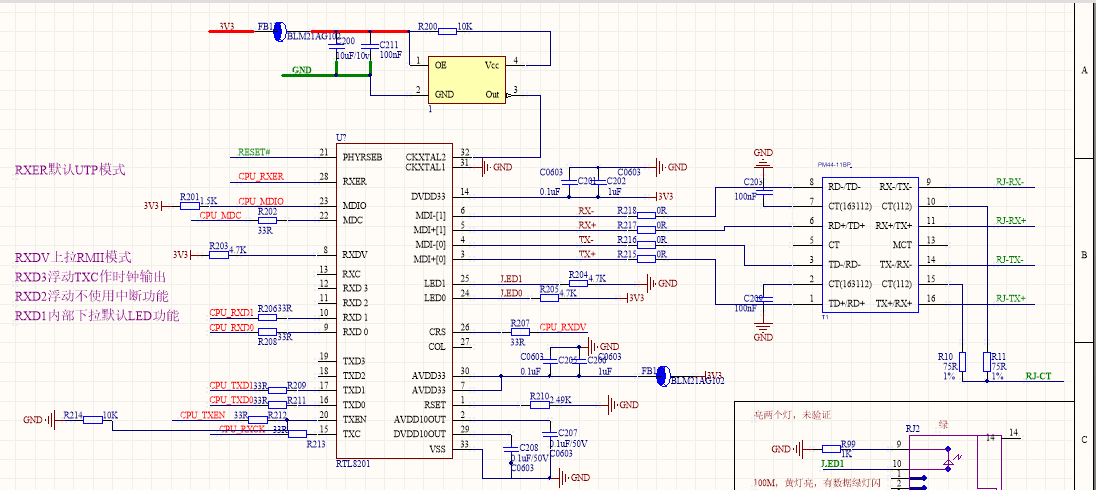

RTL8201的外圍電路圖

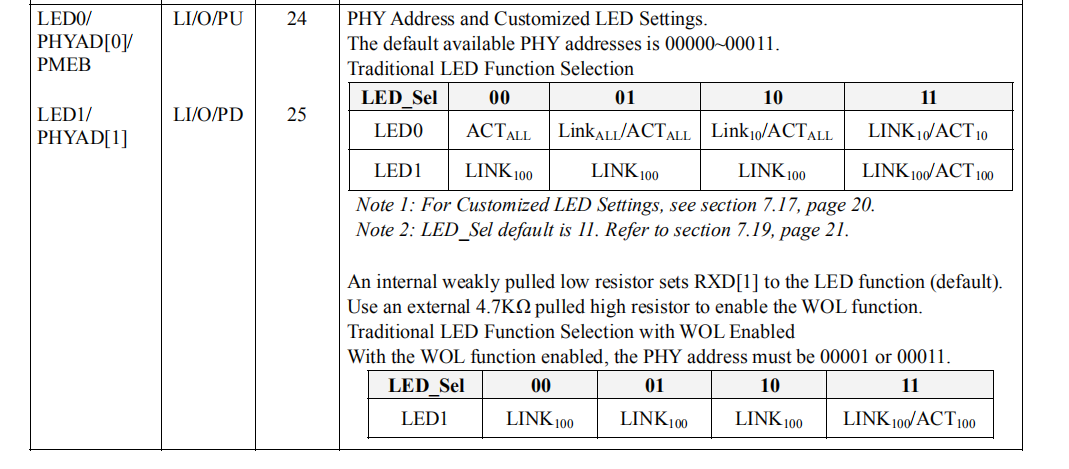

LED_SEL為10模式，在后續除錯時接入電源后，RJ45座只亮一個綠燈，有資料傳輸時該燈進行閃爍，而黃燈始終不亮，這可以通過更改RJ45的連接方式來進行調整，
目前該電路已經在STM32單片機上實作了網路調通，

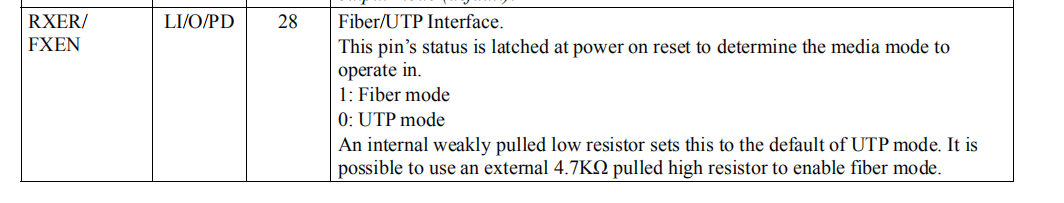

在NXP芯片LINUX中也除錯完成，不過值得注意的是，由于RXER引腳默認為內部弱拉低，所以沒一管它，但是在除錯的時候發現CPU無法識別網線的插拔狀態，需要把RXER腿連接5.1K的電阻進行外部下拉才能解決該問題，
該方案在一些平板電腦的芯片中同樣可以復用，
有什么疑問或者有什么好的建議可以在評論區進行互動，或者聯系我的QQ:65155906，謝謝，
