Nginx+Tomcat負載均衡、動靜分離實驗環境部署
安裝包
文章目錄
- 一、實驗環境
- 二、實驗部署步驟
- 1、部署Nginx 負載均衡器
- 2、部署2臺Tomcat 應用服務器
- 3、動靜分離配置
- （1）、Tomcat1 server 配置
- （2）Tomcat2 server 配置
- （3）Nginx server 配置
- 4、測驗效果
一、實驗環境
三臺Centos7主機
Nginx 服務器：192.168.126.10
Tomcat服務器1：192.168.126.20
Tomcat服務器2：192.168.126.30
二、實驗部署步驟
1、部署Nginx 負載均衡器
systemctl stop firewalld
setenforce 0
yum -y install pcre-devel zlib-devel openssl-devel gcc gcc-c++ make
useradd -M -s /sbin/nologin nginx
cd /opt
tar zxvf nginx-1.12.0.tar.gz -C /opt/
cd nginx-1.12.0/
./configure \
--prefix=/usr/local/nginx \
--user=nginx \
--group=nginx \
--with-file-aio \ #啟用檔案修改支持
--with-http_stub_status_module \ #啟用狀態統計
--with-http_gzip_static_module \ #啟用 gzip靜態壓縮
--with-http_flv_module \ #啟用 flv模塊，提供對 flv 視頻的偽流支持
--with-http_ssl_module #啟用 SSL模塊，提供SSL加密功能
./configure --prefix=/usr/local/nginx --user=nginx --group=nginx --with-file-aio --with-http_stub_status_module --with-http_gzip_static_module --with-http_flv_module
make && make install
ln -s /usr/local/nginx/sbin/nginx /usr/local/sbin/
vim /lib/systemd/system/nginx.service
[Unit]
Description=nginx
After=network.target
[Service]
Type=forking
PIDFile=/usr/local/nginx/logs/nginx.pid
ExecStart=/usr/local/nginx/sbin/nginx
ExecrReload=/bin/kill -s HUP $MAINPID
ExecrStop=/bin/kill -s QUIT $MAINPID
PrivateTmp=true
[Install]
WantedBy=multi-user.target

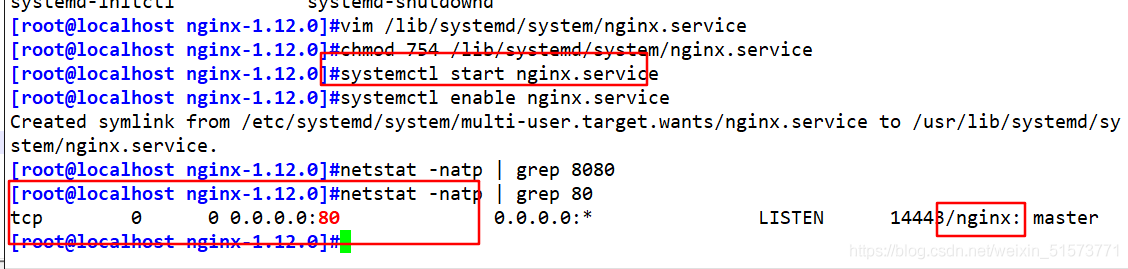

chmod 754 /lib/systemd/system/nginx.service
systemctl start nginx.service
systemctl enable nginx.service
2、部署2臺Tomcat 應用服務器
systemctl stop firewalld
setenforce 0
tar zxvf jdk-8u91-linux-x64.tar.gz -C /usr/local/
vim /etc/profile
export JAVA_HOME=/usr/local/jdk1.8.0_91
export JRE_HOME=${JAVA_HOME}/jre
export CLASSPATH=.:${JAVA_HOME}/lib:${JRE_HOME}/lib
export PATH=$JAVA_HOME/bin:$PATH
source /etc/profile
java -version
tar zxvf apache-tomcat-8.5.16.tar.gz
mv /opt/apache-tomcat-8.5.16/ /usr/local/tomcat
/usr/local/tomcat/bin/shutdown.sh

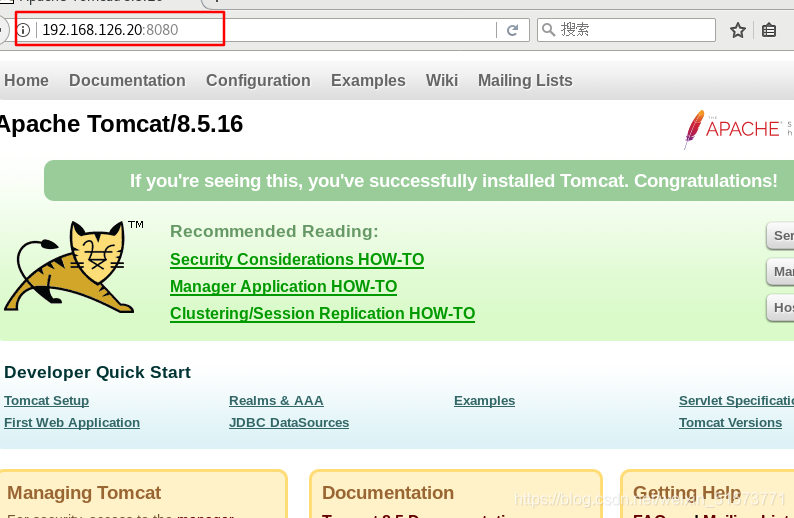

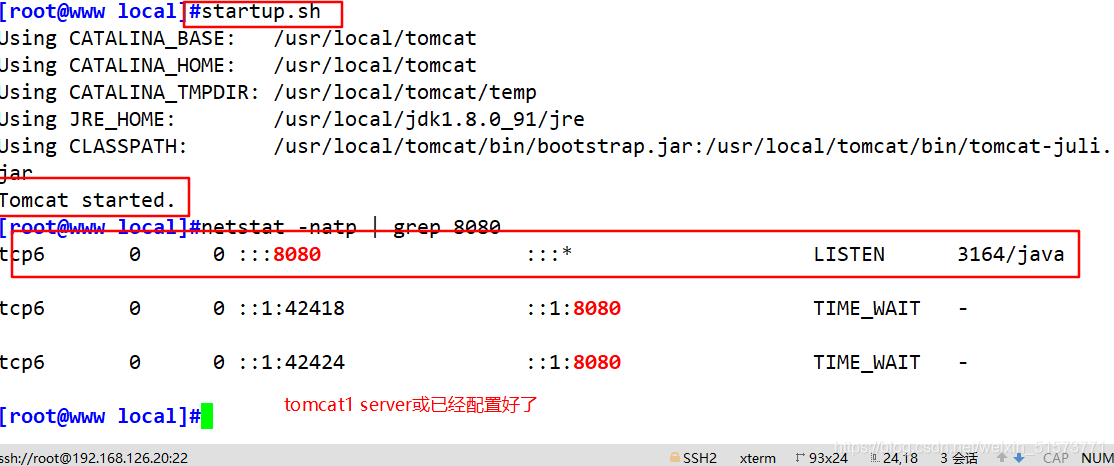

/usr/local/tomcat/bin/startup.sh
netstat -ntap | grep 8080

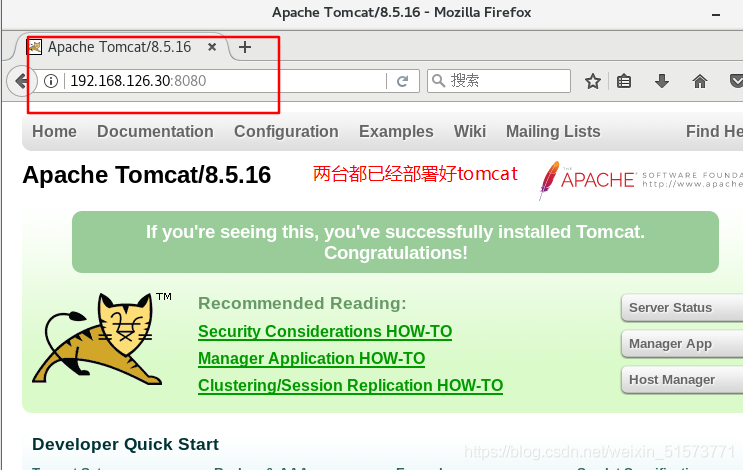

同樣的方法部署另外一臺：
3、動靜分離配置
（1）、Tomcat1 server 配置
mkdir /usr/local/tomcat/webapps/test

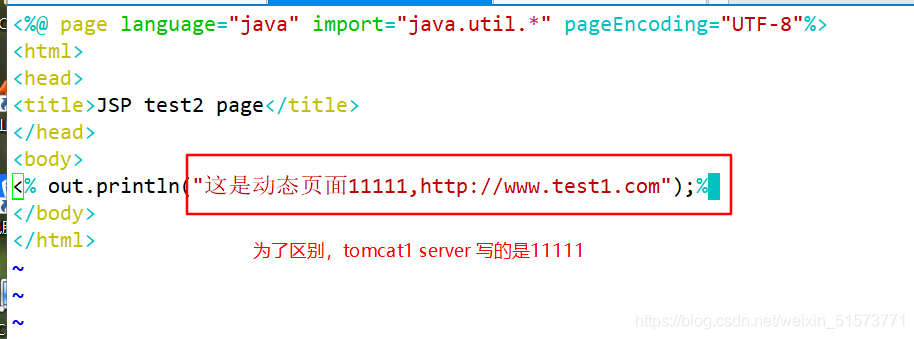

vim /usr/local/tomcat/webapps/test/index.jsp
<%@ page language="java" import="java.util.*" pageEncoding="UTF-8"%>
<html>
<head>
<title>JSP test2 page</title>
</head>
<body>
<% out.println("動態頁面 1,http://www.test1.com");%>
</body>
</html>

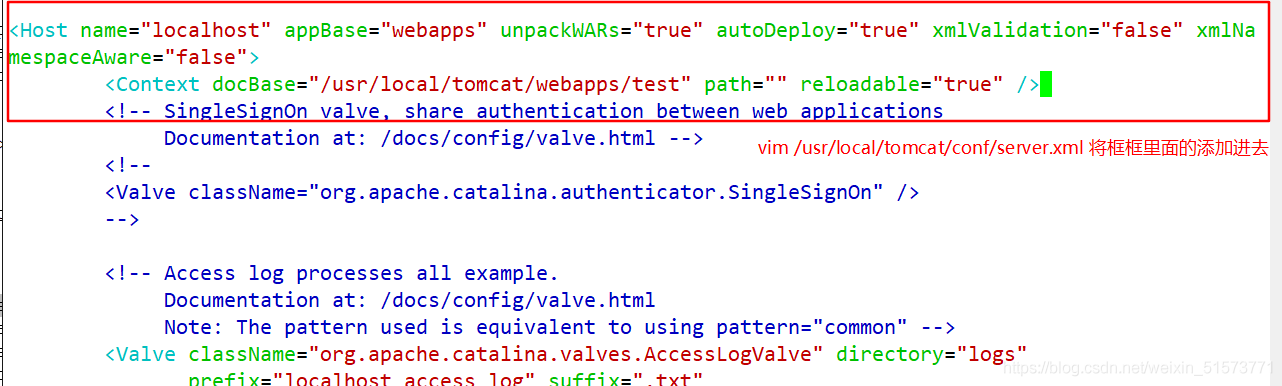

vim /usr/local/tomcat/conf/server.xml
<Host name="localhost" appBase="webapps" unpackWARs="true" autoDeploy="true" xmlValidation="false" xmlNamespaceAware="false">
<Context docBase="/usr/local/tomcat/webapps/test" path="" reloadable="true" />
</Host>
重啟服務：
/usr/local/tomcat/bin/shutdown.sh
/usr/local/tomcat/bin/startup.sh
（2）Tomcat2 server 配置
mkdir /usr/local/tomcat/webapps/test

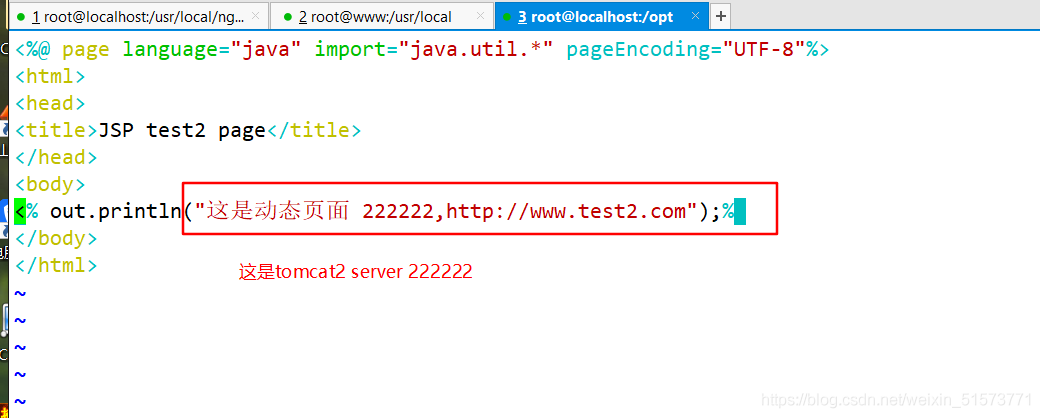

vim /usr/local/tomcat/webapps/test/index.jsp
<%@ page language="java" import="java.util.*" pageEncoding="UTF-8"%>
<html>
<head>
<title>JSP test2 page</title>
</head>
<body>
<% out.println("動態頁面 2,http://www.test2.com");%>
</body>
</html>
vim /usr/local/tomcat/conf/server.xml
<Host name="localhost" appBase="webapps" unpackWARs="true" autoDeploy="true" xmlValidation="false" xmlNamespaceAware="false">
<Context docBase="/usr/local/tomcat/webapps/test" path="" reloadable="true" />
</Host>
重啟服務：
/usr/local/tomcat/bin/shutdown.sh
/usr/local/tomcat/bin/startup.sh
（3）Nginx server 配置
#準備靜態頁面和靜態圖片
echo '<html><body><h1>這是靜態頁面</h1></body></html>' > /usr/local/nginx/html/index.html
mkdir /usr/local/nginx/html/img
cd /usr/local/nginx/html/img
將kobe.jpg放入img目錄中
vim /usr/local/nginx/conf/nginx.conf
......
http {
......
#gzip on;

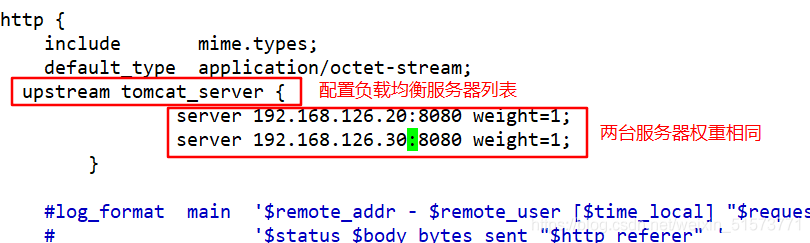

#配置負載均衡的服務器串列，weight引數表示權重，權重越高，被分配到的概率越大
upstream tomcat_server {
server 192.168.126.20:8080 weight=1;
server 192.168.126.30:8080 weight=1;
}
server {
listen 80;
server_name www.chenwei.com;
charset utf-8;
#access_log logs/host.access.log main;

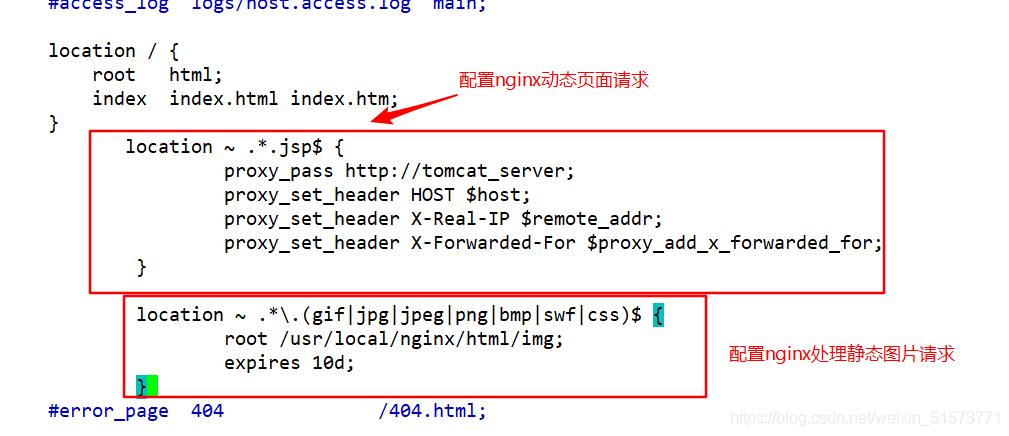

#配置Nginx處理動態頁面請求，將 .jsp檔案請求轉發到Tomcat 服務器處理
location ~ .*.jsp$ {
proxy_pass http://tomcat_server;
#設定后端的Web服務器可以獲取遠程客戶端的真實IP
#設定后端的Web服務器接收到的請求訪問的主機名（域名或IP、埠），默認host的值為proxy_pass指令設定的主機名
proxy_set_header HOST $host;
#把$remote_addr賦值給X-Real-IP，來獲取源IP
proxy_set_header X-Real-IP $remote_addr;
#在nginx 作為代理服務器時，設定的IP串列，會把經過的機器ip，代理機器ip都記錄下來
proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
}
#配置Nginx處理靜態圖片請求
location ~ .*\.(gif|jpg|jpeg|png|bmp|swf|css)$ {
root /usr/local/nginx/html/img;
expires 10d;
}
location / {
root html;
index index.html index.htm;
}
......
}
......
}
重啟服務：systemctl restart nginx.service
4、測驗效果

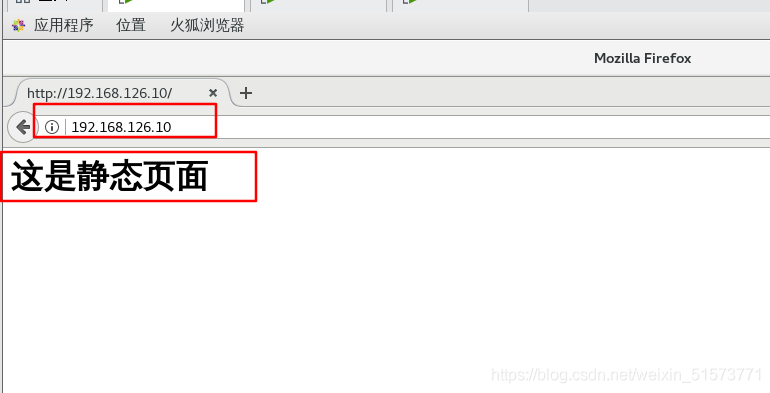

測驗靜態頁面效果

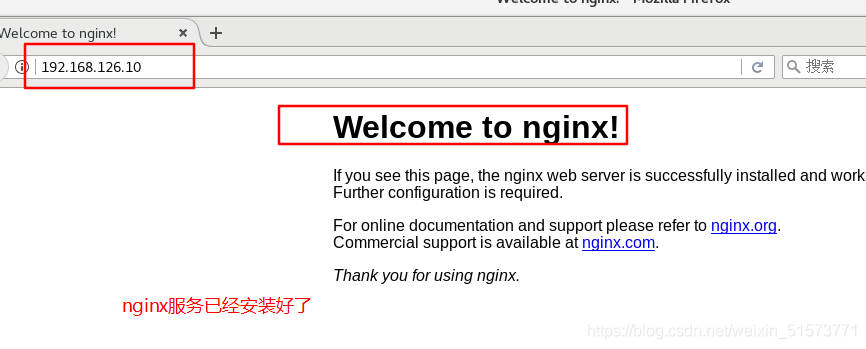

瀏覽器訪問 http://192.168.126.10/

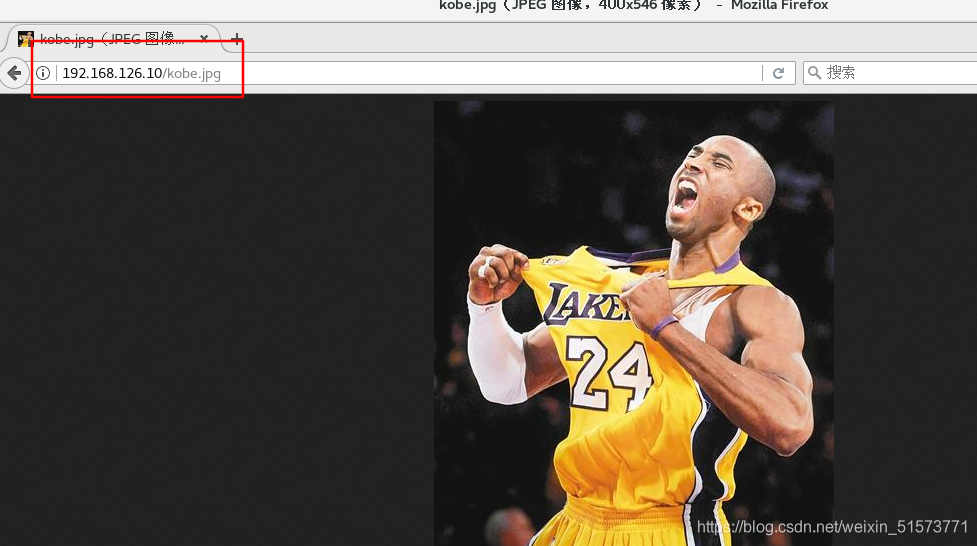

瀏覽器訪問 http://192.168.126.10/game.jpg

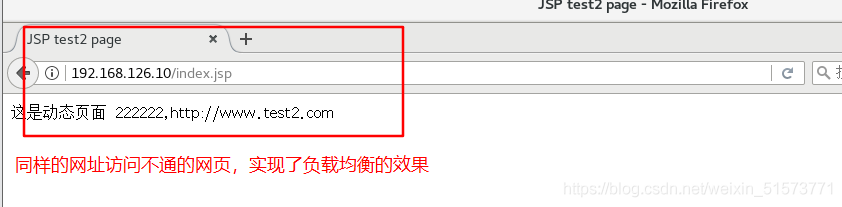

測驗負載均衡效果，不斷重繪瀏覽器測驗
瀏覽器訪問 http://192.168.126.10/index.jsp
