ADI生產的ADC會有很多測驗模式，并且有比較簡單的快速配置暫存器，
一般上手的時候，只需要按照快速配置暫存器設定回應的L/M/K/F/S，然后注意一下是否打開擾碼scrambling 模式，就可以正常使用了，
然后通過配置遞增碼判斷輸出的資料順序，即可完成ADC的資料獲取，
但是筆者在除錯AD9234的時候，由于原理圖繪制失誤，導致ADC輸出的SERDOUT3的P/N反向連接值FPGA GTP Bank，下面是遇到的問題，以及解決方法
1 問題發現——鏈路正常link，但GT3通道遞增碼有誤

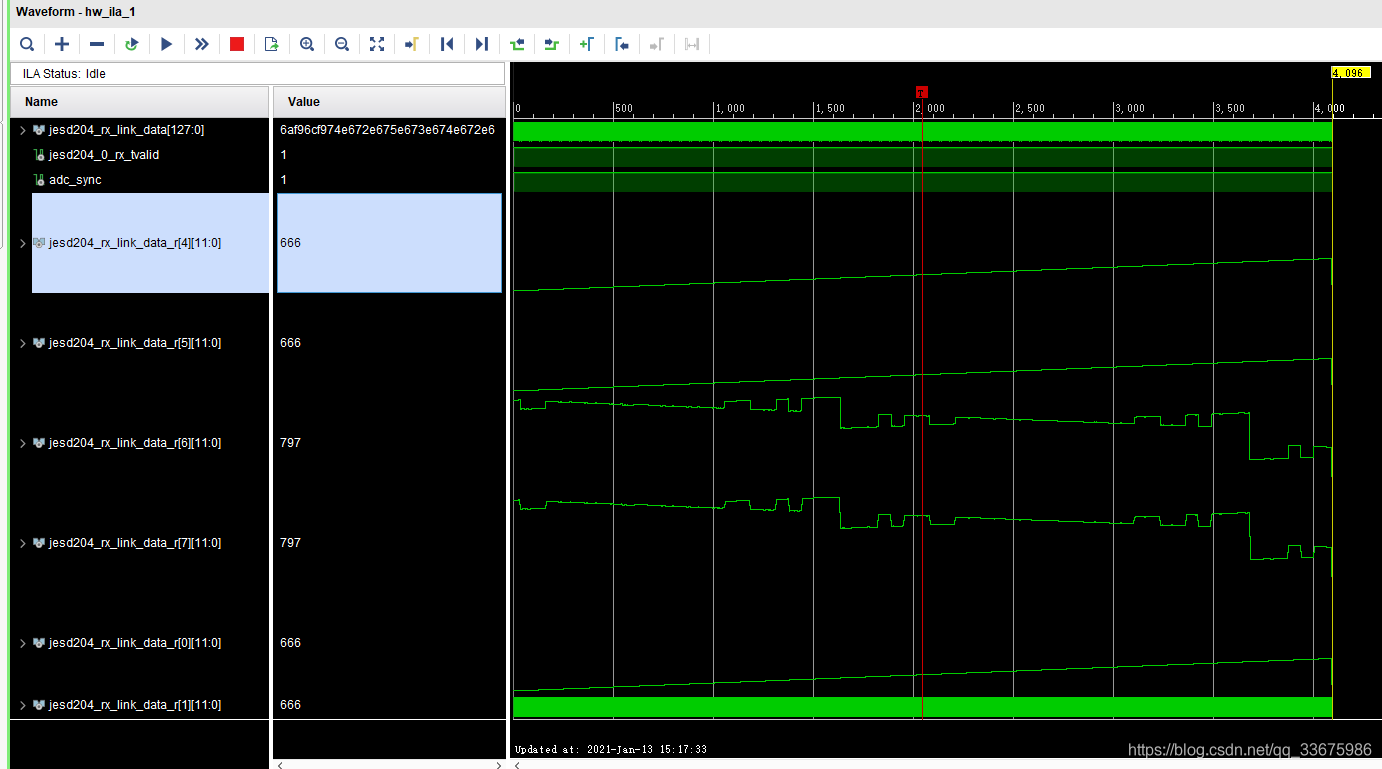

如fig1所示
fig1 遞增碼-GT_rxdata數字量顯示結果
從上圖可以看出其它3個gt_rxdata均以正常的數字遞增，但是gt3就很詭異，十分例外，但是此時，鏈路依然是正常link，fig2是模擬量的顯示結果

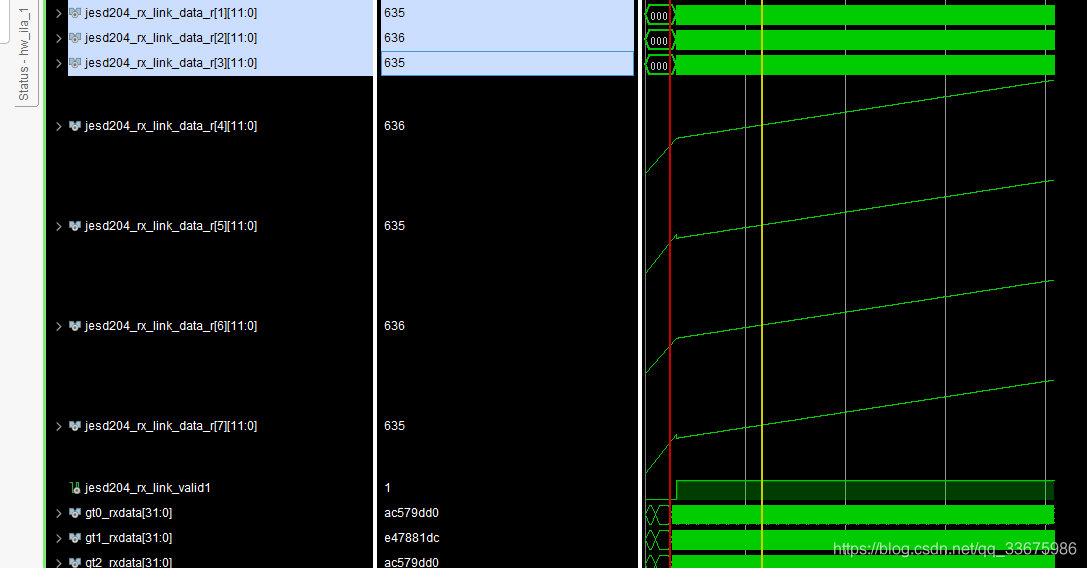

fig2 遞增碼-模擬量輸出結果
另外我還測驗了其它測驗模式，JESD的鏈路測驗等等，結果居然發現，不管發中間碼、正滿量程、負滿量程、棋盤碼以及K碼，GT3的輸出跟其他三個通道結果一致，
我還利用AD9234 lane的映射關系，進行測驗，將lane0/1和lane2/3交換，結論是：lane3的硬體有問題，
這個時候我還沒有懷疑我的原理圖有問題，我懷疑是不是ADC內部這個通道有問題，或者FPGA的GTP有問題，后者我通過其他子板進行了驗證，FPGA端是沒有問題的，于是我就更加懷疑是不是ADC的問題，所以就上了ADI的論壇進行提問，
老外回復的很快，基本上一天就回復（有時差，一般晚上十點左右收到回復），老外看完我的描述之后，直接就讓我換一下GT3的P/N的順序，見Fig3，一眼就看出問題來了，真的很厲害，這是我才去檢查我的硬體電路，發現確實有問題，，，就是開頭所說，P/N畫反了，，

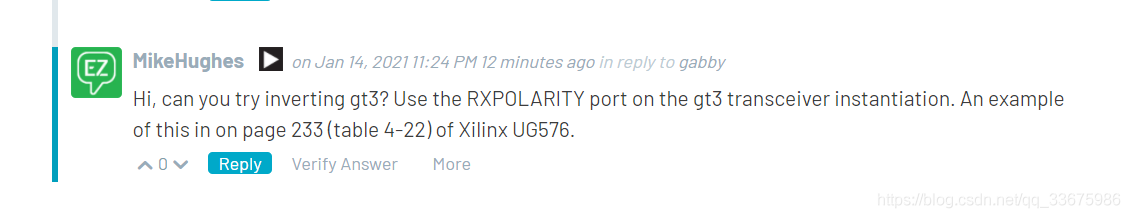

Fig3 ADI論壇老外的回復
找到問題之后，剩下的就好辦了，下一步就是如何在FPGA內交換P/N順序，老外其實高速了手冊中的位置，
2 如何在FPGA內交換GTP輸入管腳的順序
由于GTP是硬core，直接修改管腳約束檔案是不行的，不要做無謂的嘗試了，

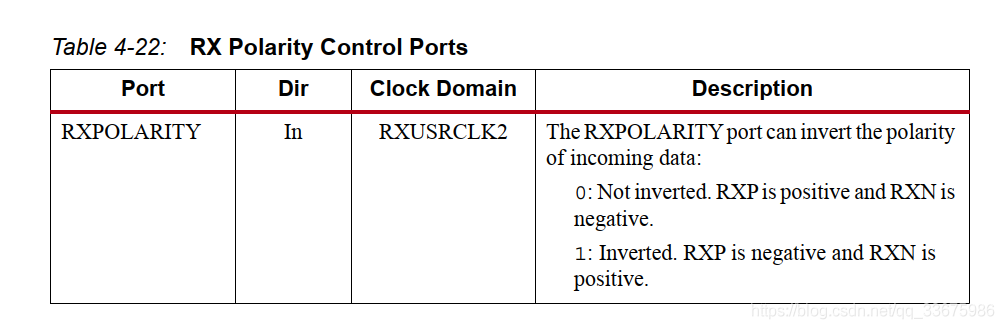

參考老外的手冊，UG576 的table 4-22.如Fig4所示
Fig4 UG576 的table 4-22
這里告訴你，需要把這個地方改成1‘b1就可以了，UG482的157頁也一樣有介紹，
然后在邏輯中找到相應的位置，如Fig5所示
Fig5 JESD PHY中對應的RX_Polarity
接下來就是如何修改了，這個事實上就是“如何修改IP核的原始碼”，網上搜一下有很多做法，我是按照以下步驟進行的：
1.首先在邏輯中查看Fg56 中jesd phy檔案的路徑，FiG5中的正上方其實有寫，直接右鍵copy就行，
2.修改相應路徑下中的jesd phy 的polarity為1（在362行）如Fig6，然后洗掉dcp檔案，如Fig7
3.再次回到邏輯工程中，右鍵bd，點擊generat outputs，如Fig8
4.然后重新綜合

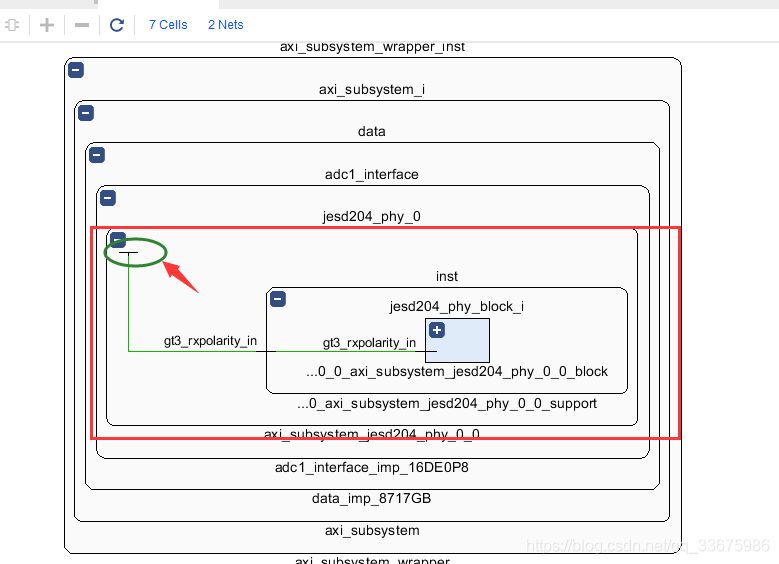

5.查看綜合后網表,見Fig9，發現polarity上拉成功！！！！
至此，bug已經修復，嘗試用遞增碼再次測驗，結果如Fig10所示

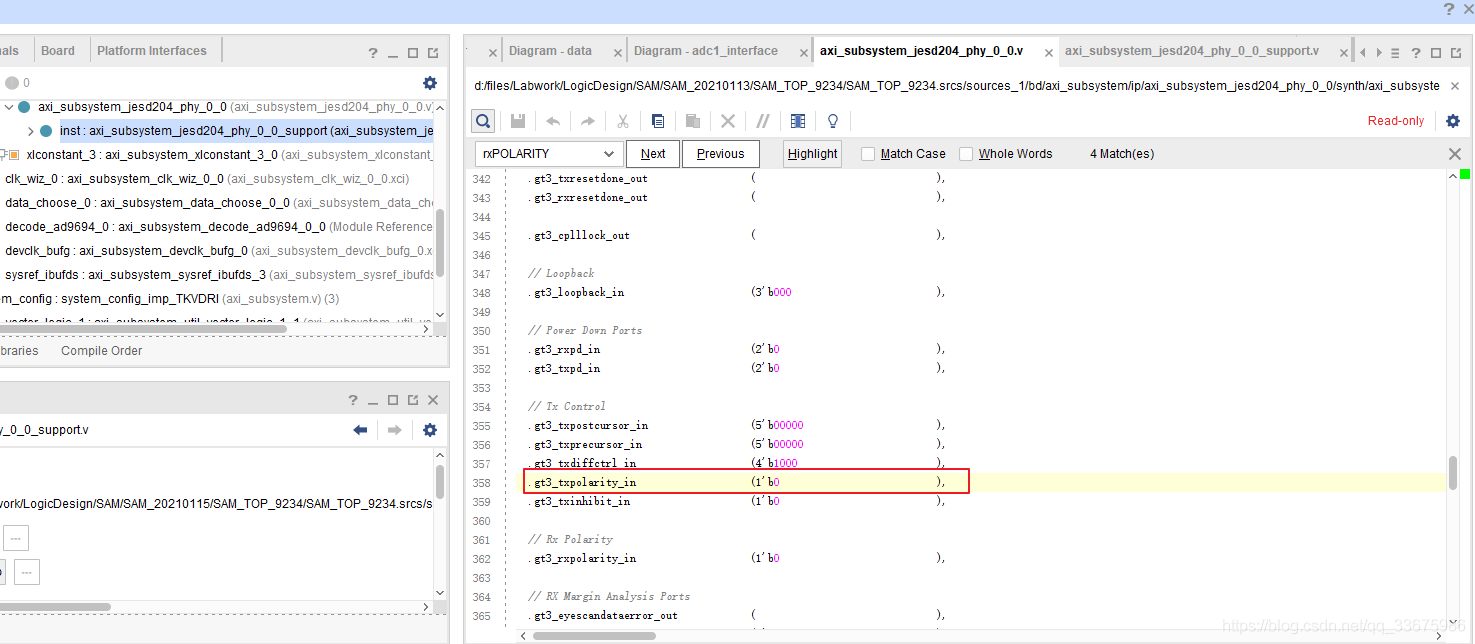

Fig6 修改邏輯介面為1

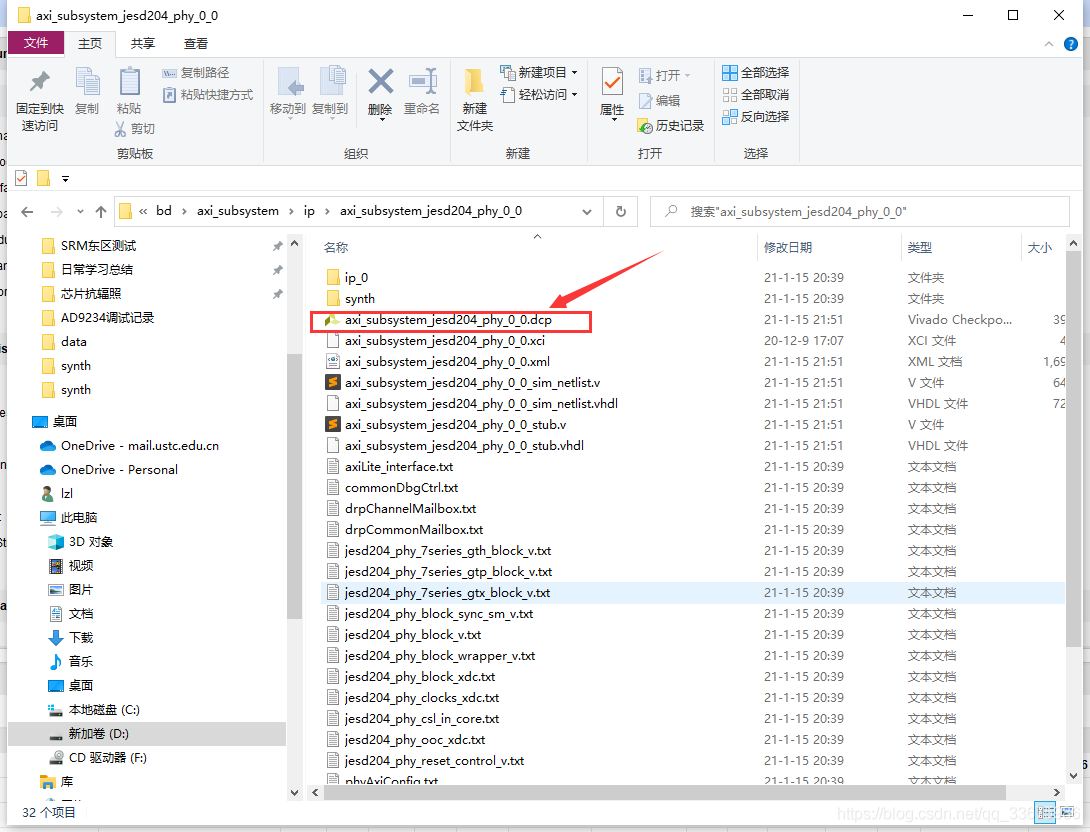

Fig7 洗掉該路徑下的.dcp檔案

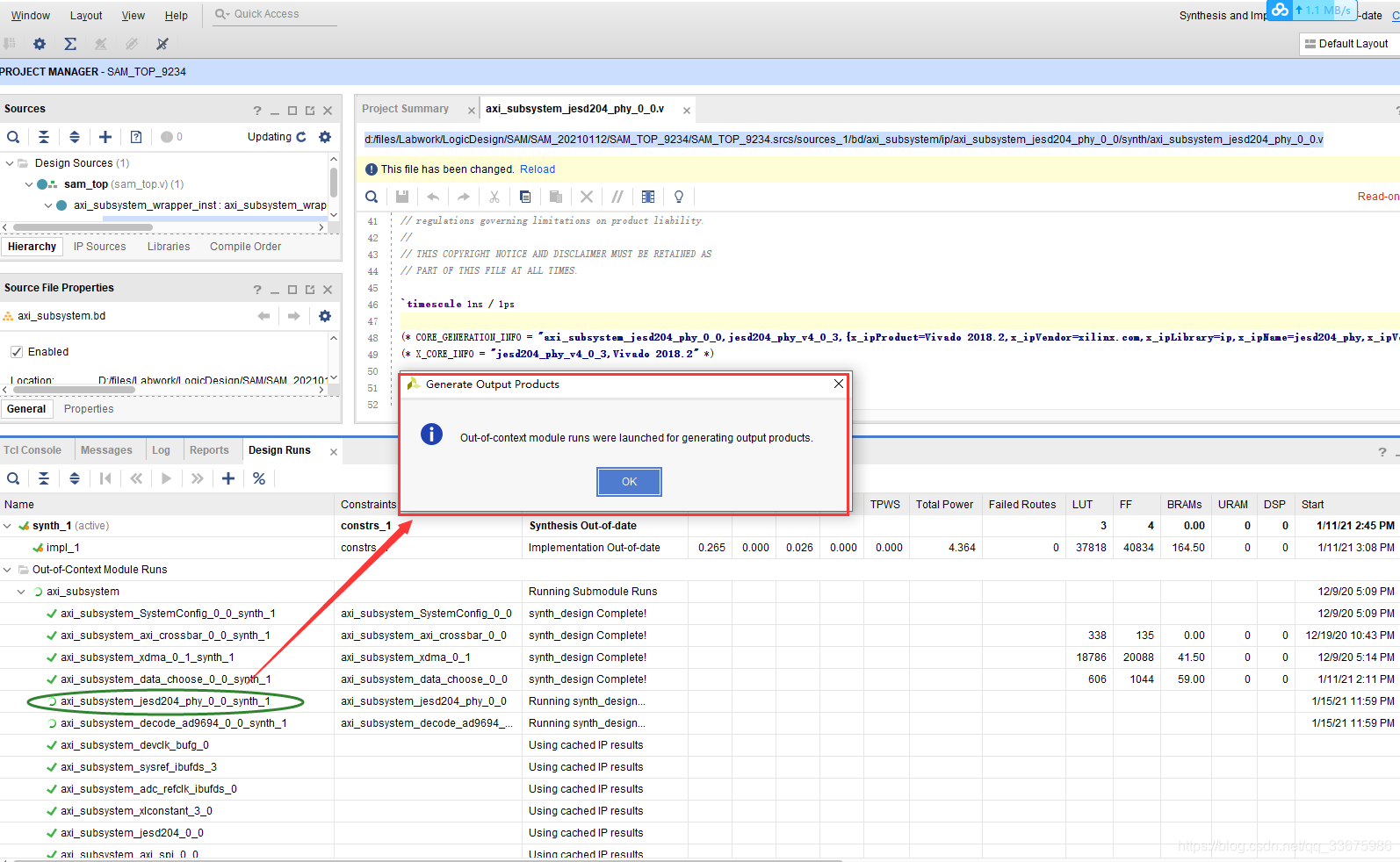

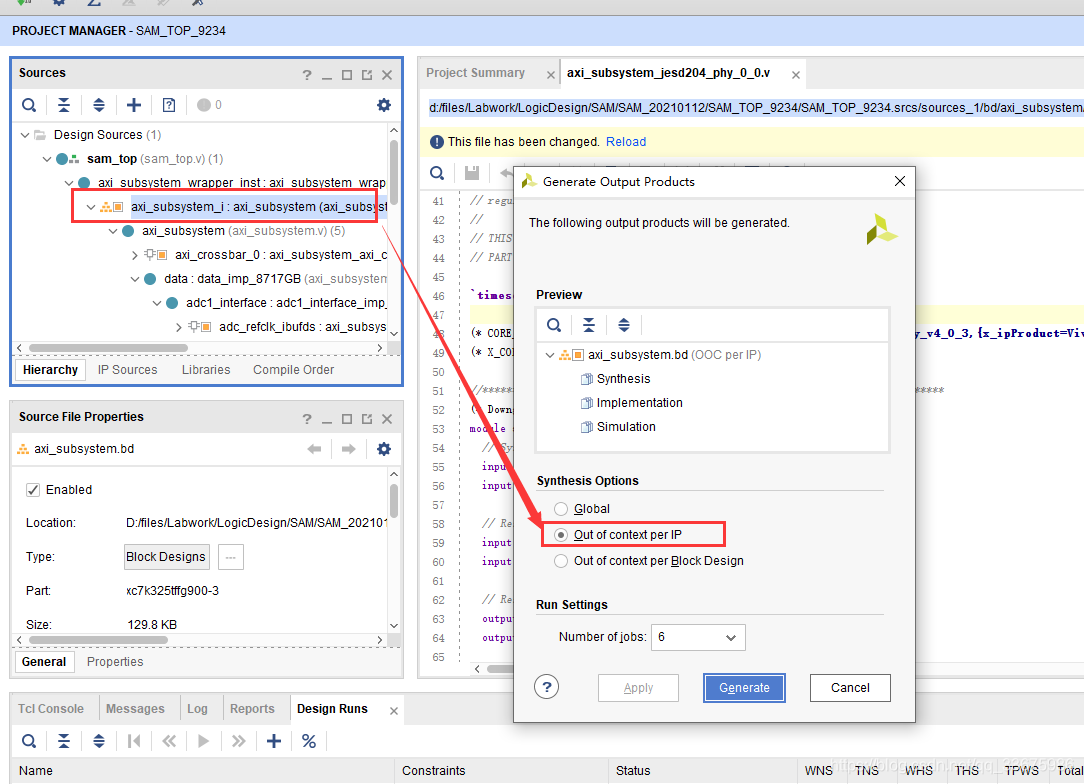

Fig8.1 generate output products
Fig8.2 生成后的彈窗
Fig9 綜合后生成的Schmatic中對應的信號線

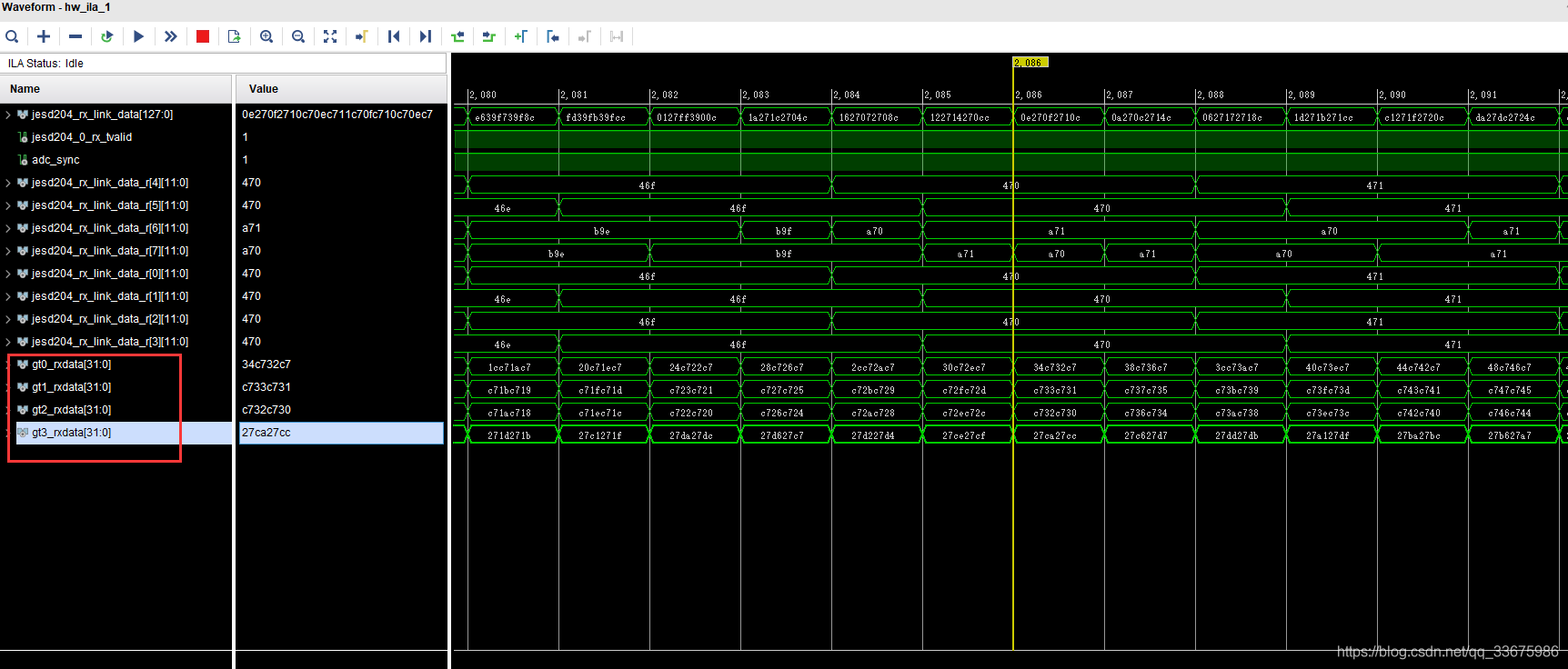

Fig10 遞增碼結果（資料解碼后）
