Origin2017繪制熱力圖
撰寫論文時千篇一律的折線圖、柱狀圖早已使人審美疲勞，好的可視化制圖能夠不僅能夠使審稿人眼前一亮，同時也會讓整篇論文顯得更加高大上，熱力圖是多組資料對比繪圖的很好替代品，但其繪圖不像折線圖、柱狀圖那么簡單，特此進行記錄，以備遺忘，

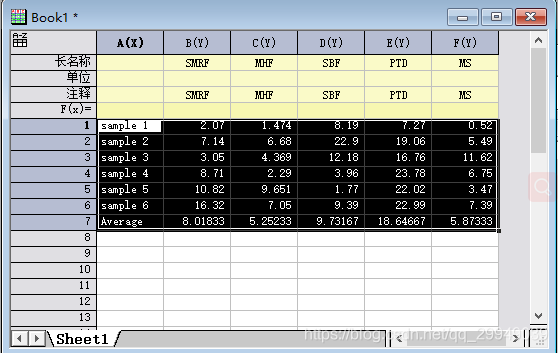

首先需要將資料拷貝到作業表中，如下圖是一組示例資料，可以根據自己的標簽將x和y的坐標軸設定成文字，

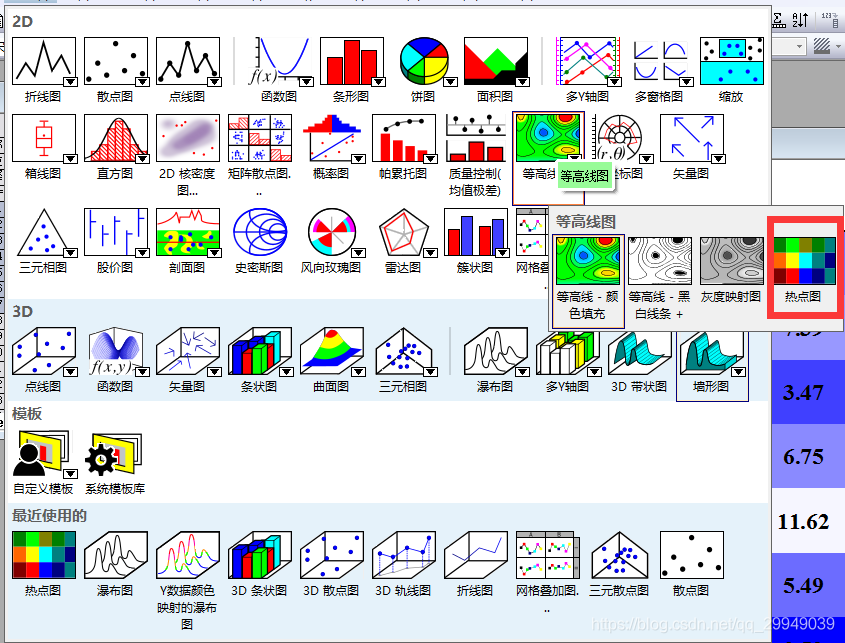

之后，選中所有資料（包括X列）選擇繪圖->等高線圖->熱點圖

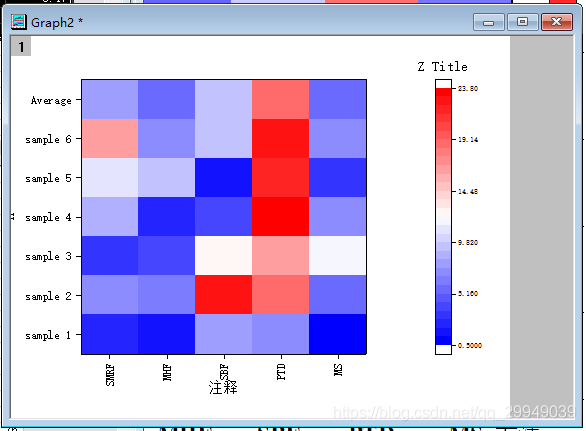

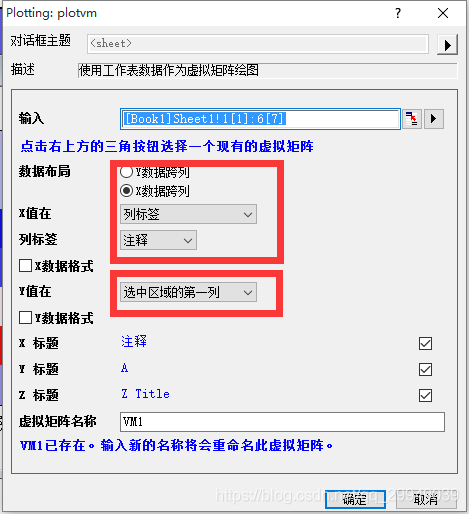

彈出的熱點圖對話框設定如下，點擊確定即可得到初步的繪制結果
由于2017版本無法直接添加資料標簽，所以只能采取“曲線救國”的思路

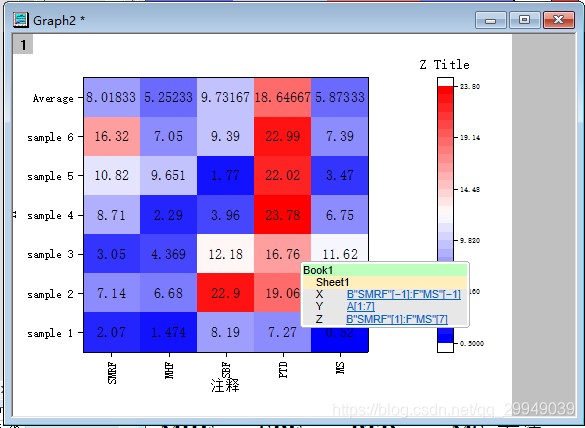

怎么辦呢？對，為每個格子添加與之對應的資料點，然后為資料點添加標簽，可以通過疊加折線圖或散點圖實作，然后把折線或散點隱藏即可，

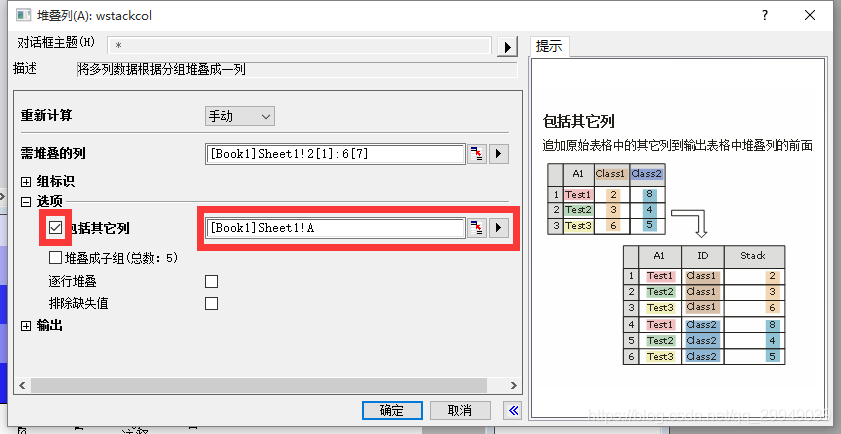

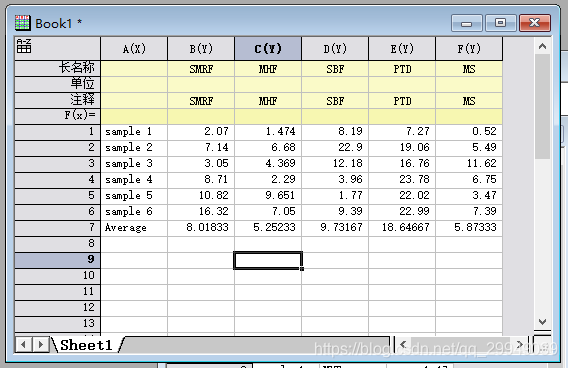

本文以添加折線圖為例，添加資料之前，需要把多列資料合并為一列，此程序僅需選中數值資料，然后通過作業表->堆疊列來堆疊資料，注意要選中包括其它列，具體設定如圖
將堆疊后的資料復制到一個新表中（這一步很有必要，否則可能導致后續添加資料不成功），注意復制過來的資料是不顯示類別列的，沒有類別列在添加資料時會導致資料添加不成功，因此我們需要進行手動設定，在fx處右鍵（當然在長名稱、單位、注釋處右鍵也可）->視圖，選中類別
在A列和B列的類別行雙擊，會彈出如下對話框，確定即可
選擇排序型別為不排序，確定，
然后根據自己的資料，將A列和B列分別設定為X和Y

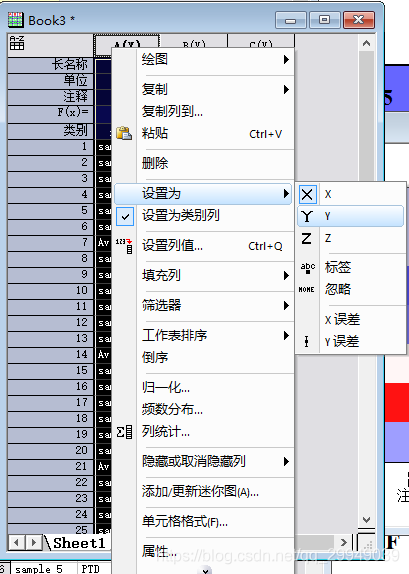

例如，我的熱圖中方法是X資料是Y，所以我需要將A列設定為Y，B列設定為X，方法為選中A列->右鍵->設定為->Y，B列設定方法相同

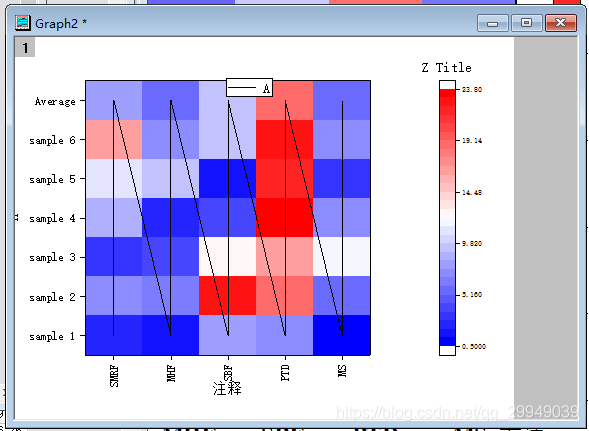

然后選中Y列，將滑鼠指標移動到Y列右側邊緣處，按住滑鼠左鍵拖動到熱圖上，釋放滑鼠，完成資料的添加，添加后的影像如圖所示

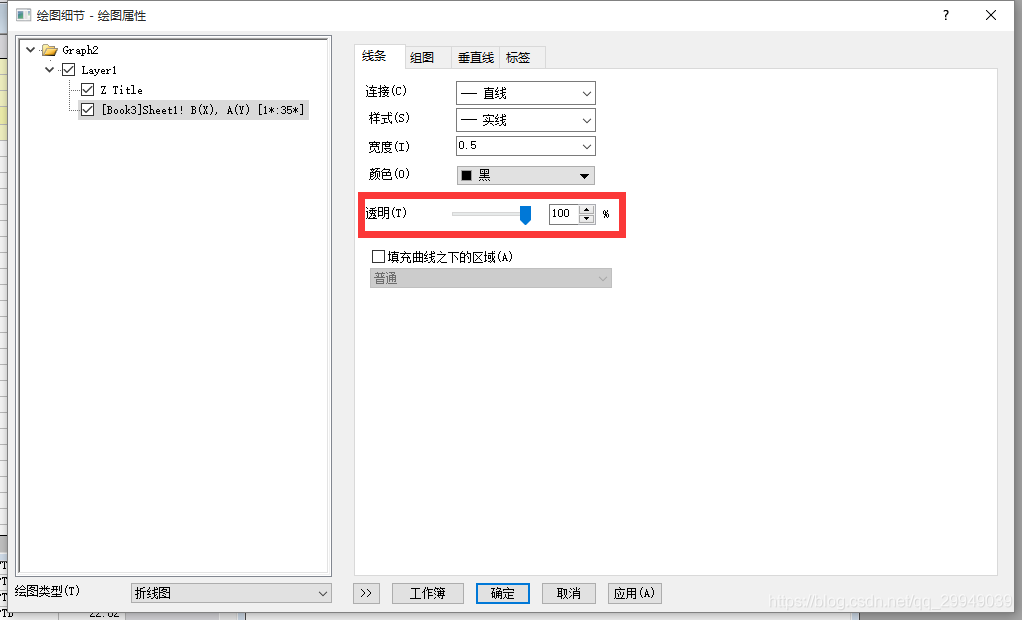

然后在熱圖上雙擊滑鼠左鍵，改變線條透明度為100%

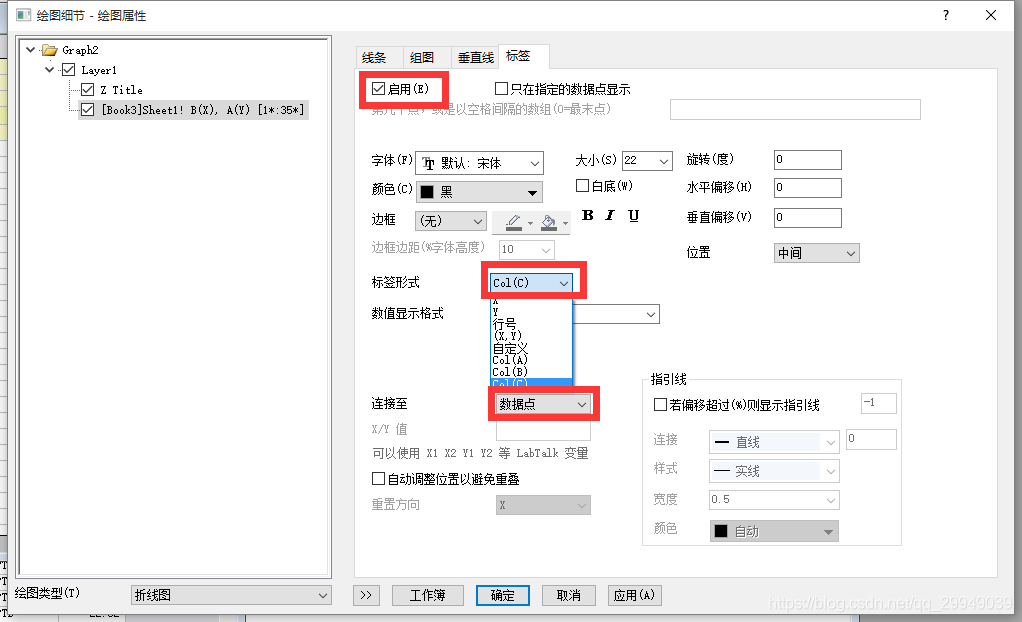

啟用標簽，標簽形式設定為C，連接至資料點
得到初始的繪圖狀態，后續就是圖表的設定與美化了，這個就自己摸索吧…
