前言
通信格式和資料格式這兩個東西以前沒有注意過，在使用單片機串口的時候也沒有思考過這個方面，認為配置好了就行了，在這里區分一下通信格式和資料格式，
這篇文章在學習程序中作為總結，如有錯誤，請多指教，
通信格式
通信格式就是通信的方式，在串行異步通信中，具體通信格式就是怎么發送一個字符的程序和約定，保證了正確接收一個字符，
在串行異步通信中，發送方可以在任意時刻發送字符，而且兩個字符之間可以停頓，這就需要正確的區分每個字符從什么時候開始，什么時候結束，發送速率，以及發送的和接受的內容是不是一樣的等問題，
通信格式，就規范了這些問題，實作統一標準，

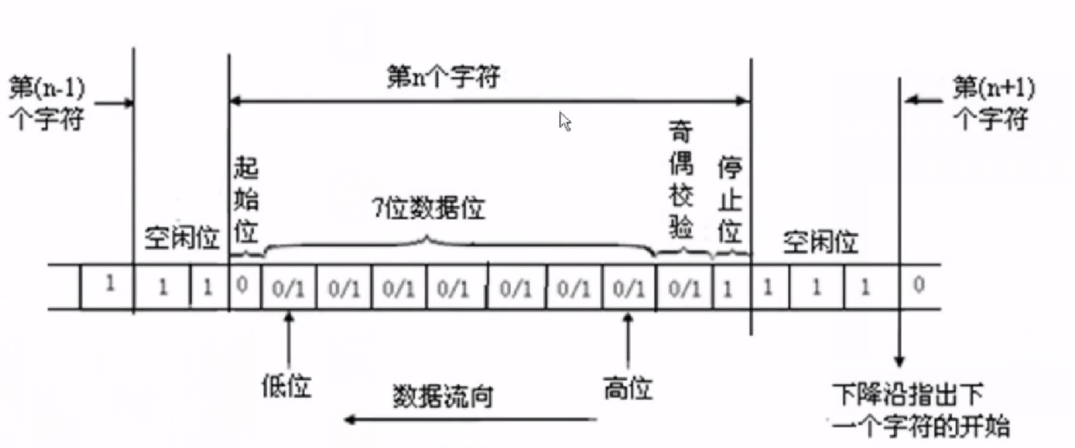

串行異步傳送字符格式
| 位信號 | 說明 |
|---|---|
| 起始位 | 一個字符傳送的開始信號由邏輯0表示 |
| 資料位 | 字符資訊每位的內容，可以位7位或8位，其中每位資料按照低位先發送 |
| 校驗位 | 檢驗資料是否正確，分為奇校驗，偶校驗，可以沒有校驗， |
| 停止位 | 一個字符傳送結束的信號，用邏輯1表示， |
| 空閑位 | 兩個字符發送之間的間隔，位數不確定，以邏輯1表示， |
有了這樣的字符格式之后，信號線發送一個字符從低電平起始，高電平停止，再到高電平等待，就能分辨出每一個字符，
波特率
通過上面字符傳遞格式，可以看出傳輸程序中是以為位最小單位的，除了空閑位的數量不定，其它的都是一位，但是一位的時間持續多長呢，如果我發送的資料是11111111，接收方要怎么知道這是第幾個1，這個時候就如果知道發送的速率（頻率），就可以知道每一位持續的時間，也就能知道這是第幾位了，比如發送方沒一秒發送1位資料，接收方也按照這個速度接收，那么到第5秒的時候，這就是收到的第五個1，即使電平沒有變化，
這個速率，就是波特率，每秒鐘傳送的二進制位數，接收方也根據這個速度來接收，就能實作收發統一，如果速度不匹配，那么接收的資料就是錯誤資料，
字符資料格式和波特率就構成了異步通信的通信格式，通信雙方要按照同一個通信格式才能正確通信，否則會發生錯誤，
資料格式
通信格式保證了一個字符的正確傳輸，但是在很多時候一個字符并不能表示完整的資訊，如果按照一定的通信格式發送我愛學習，那么接收方會依次收到我 愛 學 習 ，但接收方并不知道這句話說完沒有，如果接收方直接拿這段資料去處理，可能會產生錯誤的結果，所以需要規定多個字符的格式，找到開始和結尾，就像電視里面使用對講機經常聽到呼叫總部呼叫總部，我愛學習，完畢！，這樣的話就保證了這段話的完整性，和語文中寫完一句話最后要打，一個道理，都是保證資料完整，減少歧義，
在通信的程序中，一個完整的資訊才是有效資訊，就像對話，要說一句完整的話才能正確表達意思，而一句完整的話，就叫做一幀，也叫資訊幀，但怎么確定是一幀資訊呢，這個時候就需要確定一下一句話的結構，比如 呼叫總部呼叫總部，我愛學習，完畢！ 這種結構，當聽到 呼叫總部呼叫總部 就知道你要說有效資訊了，聽到 完畢！ 之后，就知道你說完了，而中間的 我愛學習 就是你要表達的意思，所以 呼叫總部呼叫總部，*********，完畢！ 就是一個完整的資訊，這種格式就通信雙方約定好的資料格式，
資料格式就是雙方按照一定字符規則，規范多個字符之間的關系，能夠保證資料完整，正確接收一幀資訊，資料格式在其他地方也被稱為報文，
