STM32f4日記4之HMI智能串口屏與單片機串口通信實驗（能通過按下串口屏圖片來控制單片機上LED燈閃滅）

STM32f4日記4之HMI智能串口屏與單片機串口通信實驗（能通過按下串口屏圖片來控制單片機上LED燈閃滅）

板子：stm32f407zgt6正點原子迷你版
串口屏：淘晶馳HMI電容觸摸屏3.5寸
//
如果你覺得對你有幫助，請點贊同，這對我很重要，謝謝，
//

一、器材介紹

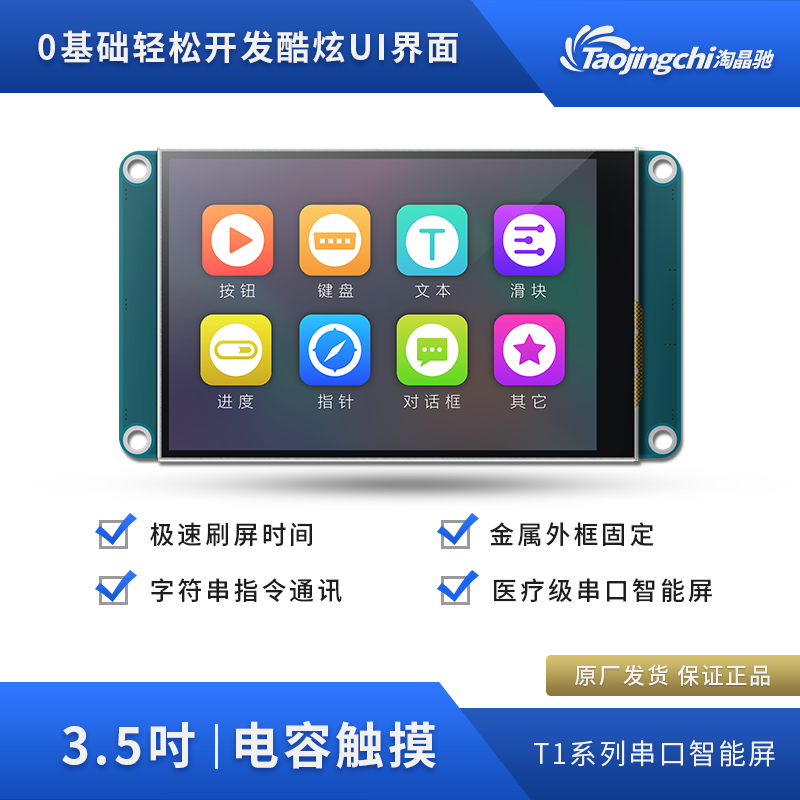

HMI智能串口屏

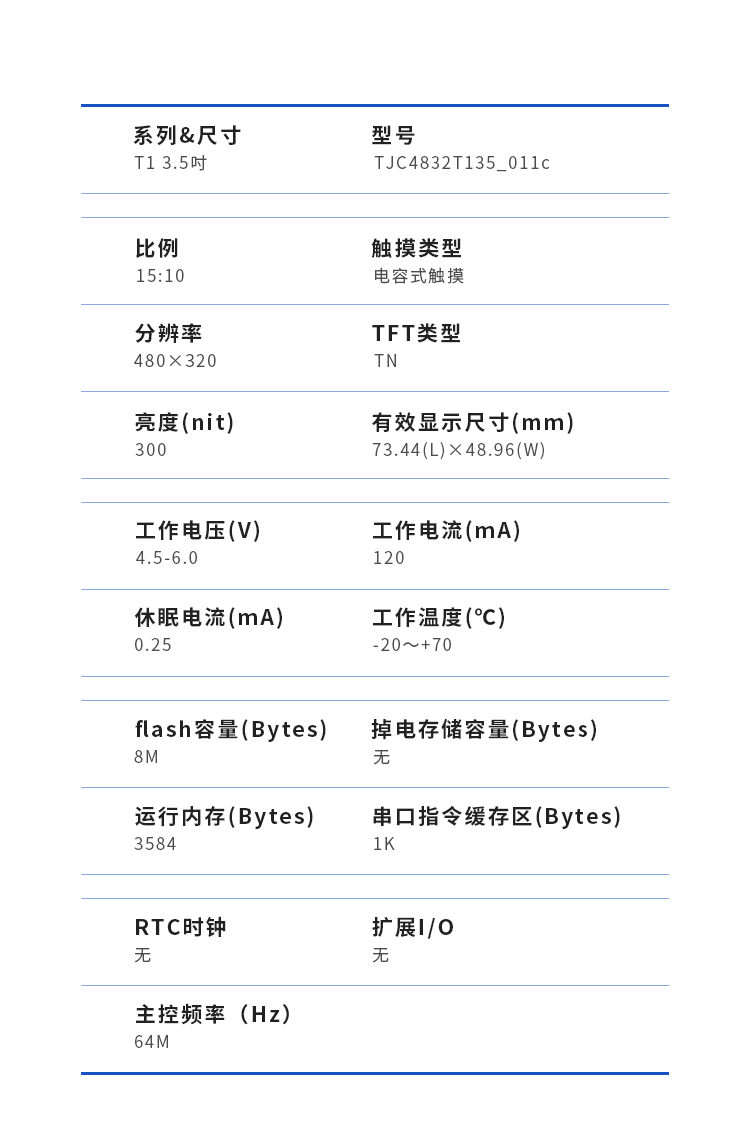

串口屏的圖形化編輯是開發利器，引數如上
串口屏可以通過***簡單的編輯***達到非常理想的效果

二、硬體連接
串口屏一共4個口:RX、TX、5V、GND
1.單片機初始化USART1,對應正點原子板子上PA9、PA10，
2.因為兩個IO口都是用跳線帽接好的，我們將跳線帽拔掉，將RX接PA9，將TX接PA10（接線非常重要，PA10為單片機RX口，PA9為單片機TX口）
3.記得設定單片機跟串口屏的波特率相同，我將他們兩個都設定為9600（推薦串口屏使用SD卡下載，2秒就能下好，而串口下載需要2分鐘）

三、程序講解
1.想要兩個電子產品之間產生互動一定要有以下程序：發送資料，資料分析，代碼執行
2.關于發送資料串口屏可通過printh發送（此代碼發送的是hex資料也就是16進制資料）
3.根據正點原子的串口通信協議，為保證接受資料的真實有效撰寫了一個通信協議

	if(USART_GetITStatus(USART1, USART_IT_RXNE) != RESET)
	{
		Res =USART_ReceiveData(USART1);//(USART1->DR);

		if((USART_RX_STA&0x8000)==0)
		{
			if(USART_RX_STA&0x4000)
			{
				if(Res!=0x0a)USART_RX_STA=0;
				else USART_RX_STA|=0x8000;
			}
			else
			{
				if(Res==0x0d)USART_RX_STA|=0x4000;
				else
				{
					USART_RX_BUF[USART_RX_STA&0X3FFF]=Res ;
					USART_RX_STA++;
					if(USART_RX_STA>(USART_REC_LEN-1))USART_RX_STA=0;
				}
			}
		}
  }

定義了一個變數USART_RX_STA來進行串口通信標志的分析，定義USART_RX_BUF（陣列）來存盤收到資料
如有不懂可以觀看視頻點擊此處
這個視頻會具體講解這段代碼
這段代碼說明只有收到的資料為0x0d 0x0a結尾才是有效資料

四、代碼示例
usart.c里面代碼

#include "sys.h"
#include "usart.h"
#include"delay.h"
//

#if SYSTEM_SUPPORT_OS
#include "includes.h"
#endif


#if 1
#pragma import(__use_no_semihosting)

struct __FILE
{
	int handle;
};

FILE __stdout;

void _sys_exit(int x)
{
	x = x;
}

int fputc(int ch, FILE *f)
{
	while((USART1->SR&0X40)==0);//?-?··￠?í,?±μ?·￠?ííê±?
	USART1->DR = (u8) ch;
	return ch;
}
#endif

#if EN_USART1_RX


u8 USART_RX_BUF[USART_REC_LEN];
u16 USART_RX_STA=0;


void uart_init(u32 bound){

  GPIO_InitTypeDef GPIO_InitStructure;
	USART_InitTypeDef USART_InitStructure;
	NVIC_InitTypeDef NVIC_InitStructure;

	RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOA,ENABLE);
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1,ENABLE);


	GPIO_PinAFConfig(GPIOA,GPIO_PinSource9,GPIO_AF_USART1);
	GPIO_PinAFConfig(GPIOA,GPIO_PinSource10,GPIO_AF_USART1);


  GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9 | GPIO_Pin_10;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_InitStructure.GPIO_OType = GPIO_OType_PP;
	GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_UP;
	GPIO_Init(GPIOA,&GPIO_InitStructure);
	USART_InitStructure.USART_BaudRate = bound;
	USART_InitStructure.USART_WordLength = USART_WordLength_8b;
	USART_InitStructure.USART_StopBits = USART_StopBits_1;
	USART_InitStructure.USART_Parity = USART_Parity_No;
	USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;
	USART_InitStructure.USART_Mode = USART_Mode_Rx | USART_Mode_Tx;
  USART_Init(USART1, &USART_InitStructure);

  USART_Cmd(USART1, ENABLE);



#if EN_USART1_RX
	USART_ITConfig(USART1, USART_IT_RXNE, ENABLE);
  NVIC_InitStructure.NVIC_IRQChannel = USART1_IRQn;//′??ú1?D??í¨μà
	NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority=3;
	NVIC_InitStructure.NVIC_IRQChannelSubPriority =3;
	NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;
	NVIC_Init(&NVIC_InitStructure);

#endif

}


void USART1_IRQHandler(void)
{
	u8 Res;
#if SYSTEM_SUPPORT_OS
	OSIntEnter();
#endif
	if(USART_GetITStatus(USART1, USART_IT_RXNE) != RESET)
	{
		Res =USART_ReceiveData(USART1);//(USART1->DR);

		if((USART_RX_STA&0x8000)==0)
		{
			if(USART_RX_STA&0x4000)//?óê?μ?á?0x0d
			{
				if(Res!=0x0a)USART_RX_STA=0;
				else USART_RX_STA|=0x8000;
			}
			else
			{
				if(Res==0x0d)USART_RX_STA|=0x4000;
				else
				{
					USART_RX_BUF[USART_RX_STA&0X3FFF]=Res ;
					USART_RX_STA++;
					if(USART_RX_STA>(USART_REC_LEN-1))USART_RX_STA=0;
				}
			}
		}
  }
#if SYSTEM_SUPPORT_OS
	OSIntExit();
#endif
}
#endif



最重要的是void USART1_IRQHandler(void) 這個函式用來寫usart1的中斷，中斷里面就是通行協議
usart.h里面

#define USART_REC_LEN  			200
#define EN_USART1_RX 			1

extern u8  USART_RX_BUF[USART_REC_LEN];
extern u16 USART_RX_STA;
void uart_init(u32 bound);
#endif

主函式里面代碼

#include "sys.h"
#include "delay.h"
#include "usart.h"
#include "led.h"
#include "beep.h"
#include "key.h"


int main(void)
{

	u8 t;
	u8 len;
	u16 times=0;
	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);
	delay_init(168);
	uart_init(9600);
	LED_Init();
	while(1)
	{
		if(USART_RX_STA&0x8000)
		{
			len=USART_RX_STA&0x3fff;
			USART_RX_STA=0;

if(!(strcmp(USART_RX_BUF,"1")))
			{
			    LED0=0;
			}
      if(!(strcmp(USART_RX_BUF,"2")))
			{
			    LED0=1;
			}

			delay_ms(10);
		}
	}
}

下面給出串口屏代碼撰寫


這兩個圖片匯入串口屏工程中
一個作為開燈一個作為關燈
設定一個***雙態按鈕***來實作
按下事件里面寫

if(bt0.val==1)
{
  bt0.pic=1
  printh 31
  printh 0d
  printh 0a
}else
{
  bt0.pic=0
  printh 32
    printh 0d
  printh 0a
}

記得在program.s里面加入

bauds=9600
bkcmd=3
dims=100

來確保波特率為9600
下面是除錯視頻我放在網盤里面了（被百度網盤處理過，可能不怎么清晰，見諒）

鏈接：https://pan.baidu.com/s/1_7tiJ2xq_gpxV_PdpD2CmQ
提取碼：clz6
復制這段內容后打開百度網盤手機App，操作更方便哦

之后就可以進行串口通信了+++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++

五、實驗效果
按下串口屏圖片，燈亮，再按，燈滅

六、思考拓展
雖然這個實驗看起來很簡單，但卻是簡單化處理矩陣鍵盤的基礎，可以自行設計各種圖片按鍵，達到非常理想的效果，需要讀者自己的探索，
