早前買了心電傳感器，一直沒機會用起來，疫情期間無聊翻將出來發現買錯了，但是心電導聯線是通用的，好訊息是模塊也大大降價了，再買來開始這個實驗，

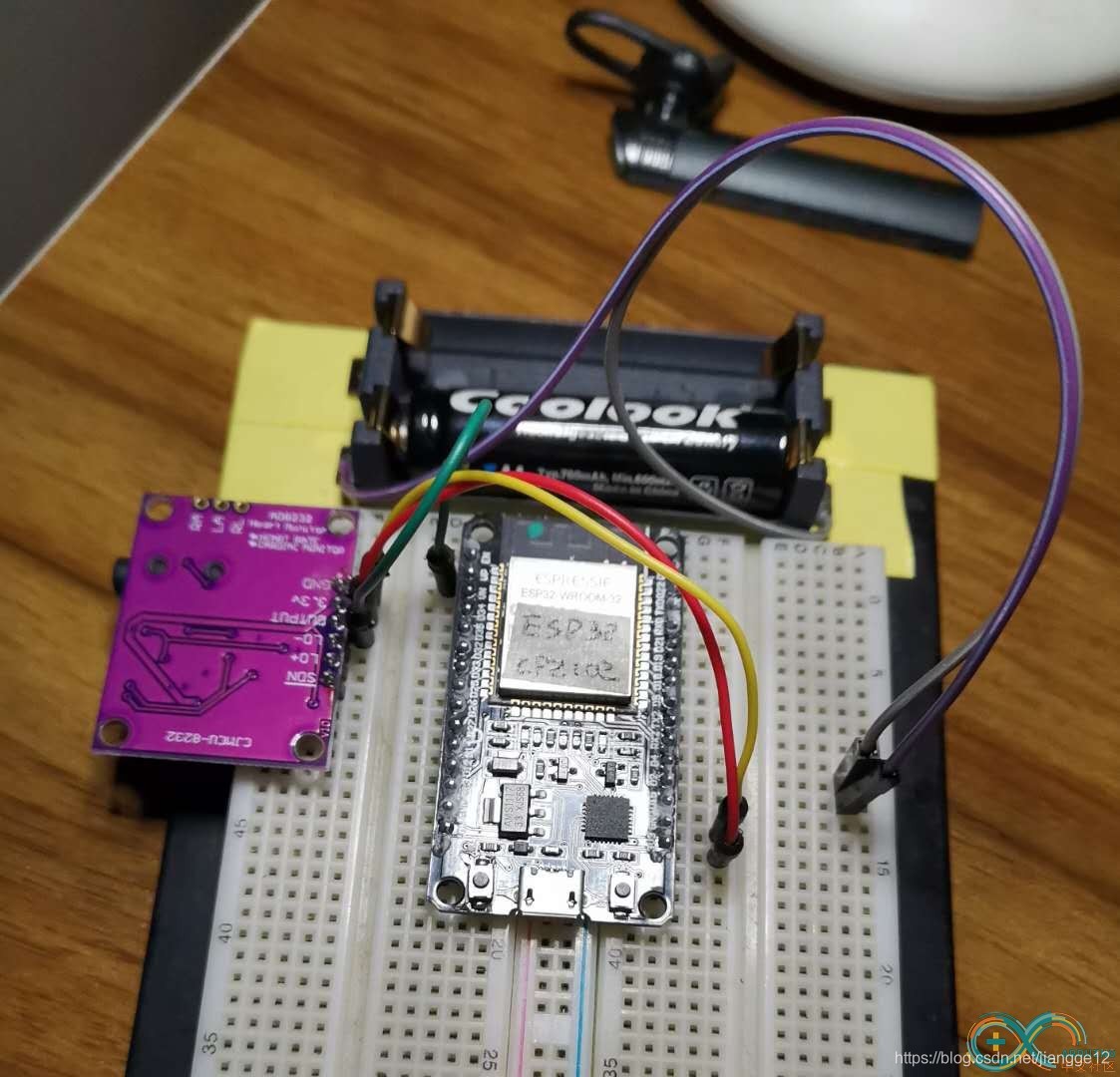

硬體準備：
- Arduino兼容的單片機，開始選用UNO簡單方便，但是需要配藍牙麻煩些，后來直接選用ESP32自帶藍牙
- AD8232模塊及配套線和幾個電極片，仔細翻PDF后發現之前買錯的 AD8221模塊估計也能用，只是需要正負電壓麻煩些，
- 考慮到USB供電有些不靠譜，用了磷酸鐵鋰電池，剛剛好是需要的3.3V
軟體準備： - Arduino IDE 1.8.10 + ESP32 環境

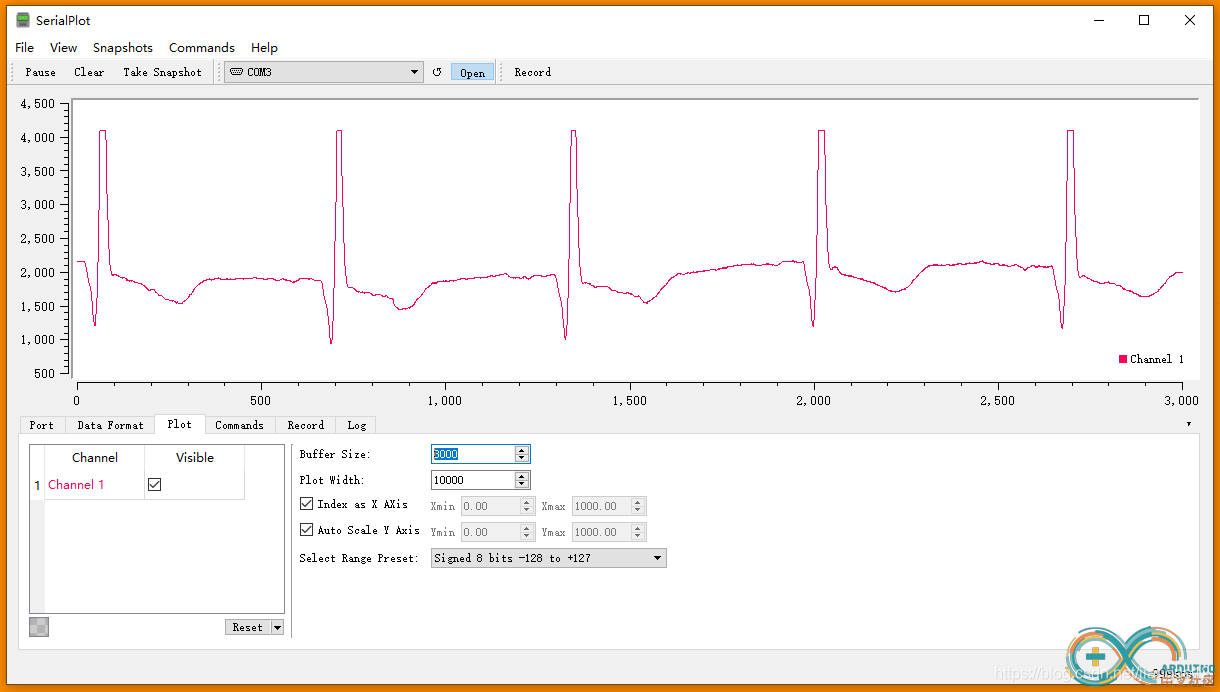

- SerialPlot 繪圖，其實IDE自己帶串口繪圖，可惜換了臺電腦裝出來有些問題暫時放棄
- 程式就是ESP32例程 SerialToSerialBT ，用它摸清楚ESP32藍牙怎么玩后， 把 loop 里面改為如下即可：
void loop() {
SerialBT.println(analogRead(A0));
delay(1);
}
實驗程序：
網上有很多AD8232的文章，寫的多了反而不好下手，仔細研究AD8232PDF，發現該模塊已經很完善的，最后的結論是除了3.5mm插頭的導聯線外，電路這邊其實就3條線，3.3v電源和輸出，輸出就是采集的心電信號放大值，供arduino A0 口采集而已，熟悉LM35溫度傳感器就很容易理解這個，
Arduino A0采集這個電壓值，藍牙串口SPP輸出給電腦的 串口繪圖即可，
心電電極其實很耐用，反復用了好多次都沒什么問題，專門買了一包醫用電極還沒派上用場，手邊有電子理療電極實測不行的，
波形和供電（采用電池是最小干擾的），電極貼的位置有關，只要有波形出來，慢慢擺位置就是了，
后續打算開發 Android APP，有高手歡迎一起做，手打死慢，就簡單寫寫，
