前言

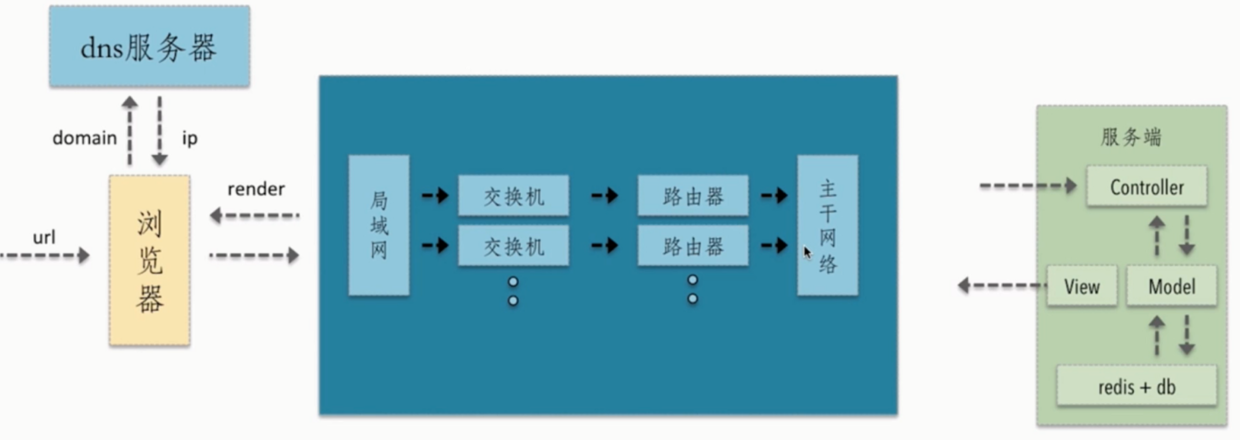

打開瀏覽器從輸入網址到網頁呈現在大家面前，背后到底發生了什么？經歷怎么樣的一個程序？先給大家來張總體流程圖，具體步驟請看下文分解！
總體來說分為以下幾個程序:
- DNS 決議:將域名決議成 IP 地址
- TCP 連接：TCP 三次握手
- 發送 HTTP 請求
- 服務器處理請求并回傳 HTTP 報文
- 瀏覽器決議渲染頁面
- 斷開連接：TCP 四次揮手
一、URL 到底是啥
URL（Uniform Resource Locator），統一資源定位符，用于定位互聯網上資源，俗稱網址，
比如 http://www.w3school.com.cn/html/index.asp，遵守以下的語法規則：
scheme://host.domain:port/path/filename
各部分解釋如下：
scheme - 定義因特網服務的型別，常見的協議有 http、https、ftp、file，其中最常見的型別是 http，而 https 則是進行加密的網路傳輸，
host - 定義域主機（http 的默認主機是 www）
domain - 定義因特網域名，比如 w3school.com.cn
port - 定義主機上的埠號（http 的默認埠號是 80）
path - 定義服務器上的路徑（如果省略，則檔案必須位于網站的根目錄中），
filename - 定義檔案/資源的名稱
二、域名決議（DNS）

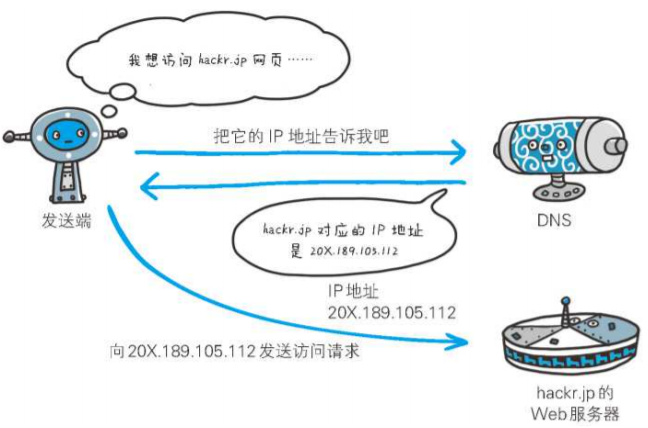

在瀏覽器輸入網址后，首先要經過域名決議，因為瀏覽器并不能直接通過域名找到對應的服務器，而是要通過 IP 地址，大家這里或許會有個疑問----計算機既可以被賦予 IP 地址，也可以被賦予主機名和域名，比如 www.hackr.jp，那怎么不一開始就賦予個 IP 地址？這樣就可以省去決議麻煩，我們先來了解下什么是 IP 地址
1.IP 地址
IP 地址是指互聯網協議地址，是 IP Address 的縮寫，IP 地址是 IP 協議提供的一種統一的地址格式，它為互聯網上的每一個網路和每一臺主機分配一個邏輯地址，以此來屏蔽物理地址的差異，IP 地址是一個 32 位的二進制數，比如 127.0.0.1 為本機 IP，
域名就相當于 IP 地址喬裝打扮的偽裝者，帶著一副面具，它的作用就是便于記憶和溝通的一組服務器的地址，用戶通常使用主機名或域名來訪問對方的計算機，而不是直接通過 IP 地址訪問，因為與 IP 地址的一組純數字相比，用字母配合數字的表示形式來指定計算機名更符合人類的記憶習慣，但要讓計算機去理解名稱，相對而言就變得困難了，因為計算機更擅長處理一長串數字，為了解決上述的問題，DNS 服務應運而生，
2.什么是域名決議
DNS 協議提供通過域名查找 IP 地址，或逆向從 IP 地址反查域名的服務，DNS 是一個網路服務器，我們的域名決議簡單來說就是在 DNS 上記錄一條資訊記錄，
例如 baidu.com 220.114.23.56（服務器外網IP地址）80（服務器埠號）

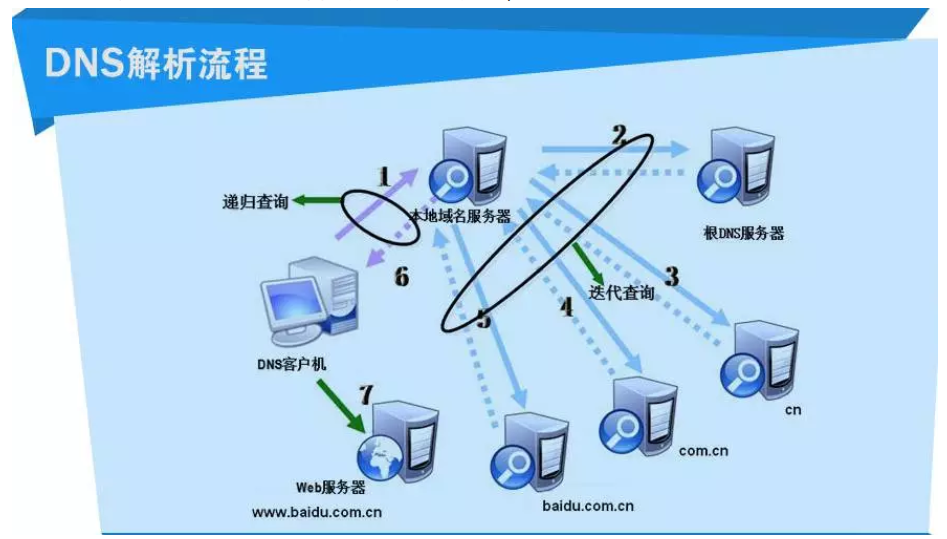

3. 瀏覽器如何通過域名去查詢 URL 對應的 IP 呢
- 瀏覽器快取：瀏覽器會按照一定的頻率快取 DNS 記錄，
- 作業系統快取：如果瀏覽器快取中找不到需要的 DNS 記錄，那就去作業系統中找，
- 路由快取：路由器也有 DNS 快取，
- ISP 的 DNS 服務器：ISP 是互聯網服務提供商(Internet Service Provider)的簡稱，ISP 有專門的 DNS 服務器應對 DNS 查詢請求，
- 根服務器：ISP 的 DNS 服務器還找不到的話，它就會向根服務器發出請求，進行遞回查詢（DNS 服務器先問根域名服務器.com 域名服務器的 IP 地址，然后再問.baidu 域名服務器，依次類推）
4. 小結
瀏覽器通過向 DNS 服務器發送域名，DNS 服務器查詢到與域名相對應的 IP 地址，然后回傳給瀏覽器，瀏覽器再將 IP 地址打在協議上，同時請求引數也會在協議搭載，然后一并發送給對應的服務器，接下來介紹向服務器發送 HTTP 請求階段，HTTP 請求分為三個部分：TCP 三次握手、http 請求回應資訊、關閉 TCP 連接，
三、TCP 三次握手
在客戶端發送資料之前會發起 TCP 三次握手用以同步客戶端和服務端的序列號和確認號，并交換 TCP 視窗大小資訊，

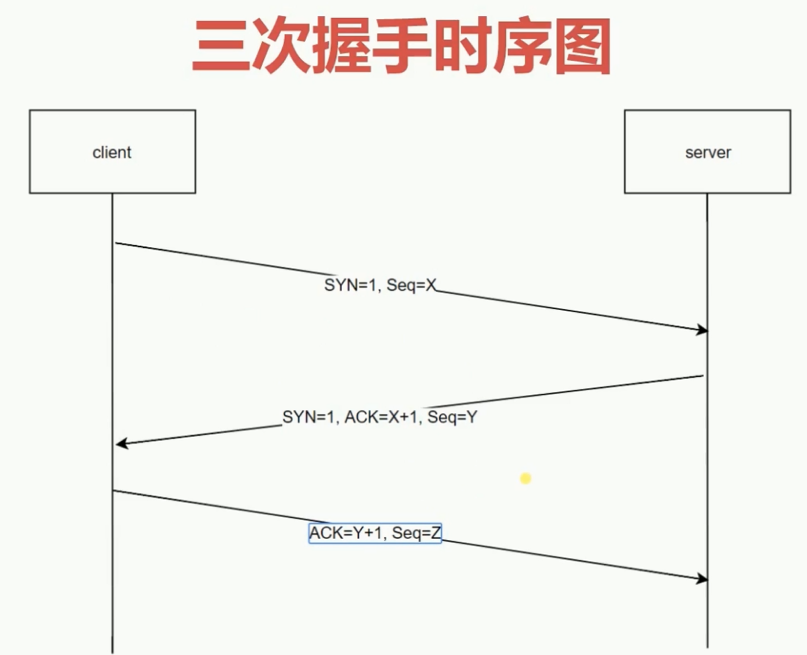

1.TCP 三次握手的程序如下：
-
客戶端發送一個帶 SYN=1，Seq=X 的資料包到服務器埠（第一次握手，由瀏覽器發起，告訴服務器我要發送請求了）
-
服務器發回一個帶 SYN=1， ACK=X+1， Seq=Y 的回應包以示傳達確認資訊（第二次握手，由服務器發起，告訴瀏覽器我準備接受了，你趕緊發送吧）
-
客戶端再回傳一個帶 ACK=Y+1， Seq=Z 的資料包，代表“握手結束”（第三次握手，由瀏覽器發送，告訴服務器，我馬上就發了，準備接受吧）
2.為啥需要三次握手
謝希仁著《計算機網路》中講“三次握手”的目的是“為了防止已失效的連接請求報文段突然又傳送到了服務端，因而產生錯誤”，
四、發送 HTTP 請求
TCP 三次握手結束后，開始發送 HTTP 請求報文，

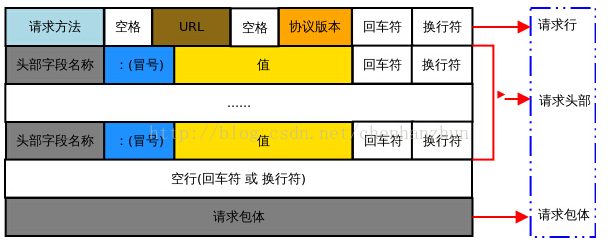

請求報文由請求行（request line）、請求頭（header）、請求體三個部分組成,如下圖所示：
1.請求行包含請求方法、URL、協議版本
- 請求方法包含 8 種：GET、POST、PUT、DELETE、PATCH、HEAD、OPTIONS、TRACE，
- URL 即請求地址，由 <協議>：//<主機>：<埠>/<路徑>?<引數> 組成
- 協議版本即 http 版本號
POST /chapter17/user.html HTTP/1.1
以上代碼中“POST”代表請求方法，“/chapter17/user.html”表示 URL，“HTTP/1.1”代表協議和協議的版本，現在比較流行的是 Http1.1 版本
2.請求頭包含請求的附加資訊，由關鍵字/值對組成，每行一對，關鍵字和值用英文冒號“:”分隔，
請求頭部通知服務器有關于客戶端請求的資訊，它包含許多有關的客戶端環境和請求正文的有用資訊，其中比如：Host，表示主機名，虛擬主機；Connection,HTTP/1.1 增加的，使用 keepalive，即持久連接，一個連接可以發多個請求；User-Agent，請求發出者，兼容性以及定制化需求，
3.請求體，可以承載多個請求引數的資料，包含回車符、換行符和請求資料，并不是所有請求都具有請求資料，
name=tom&password=1234&realName=tomson
上面代碼，承載著 name、password、realName 三個請求引數，
五、服務器處理請求并回傳 HTTP 報文
1. 服務器

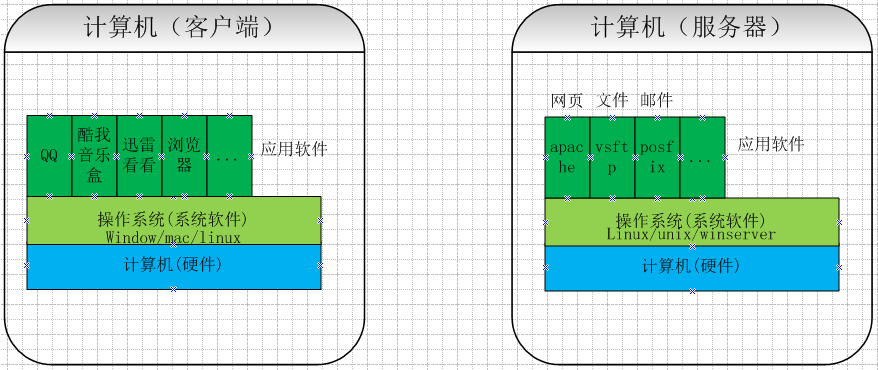

服務器是網路環境中的高性能計算機，它偵聽網路上的其他計算機（客戶機）提交的服務請求，并提供相應的服務，比如網頁服務、檔案下載服務、郵件服務、視頻服務，而客戶端主要的功能是瀏覽網頁、看視頻、聽音樂等等，兩者截然不同， 每臺服務器上都會安裝處理請求的應用——web server，常見的 web server 產品有 apache、nginx、IIS 或 Lighttpd 等，
web server 擔任管控的角色，對于不同用戶發送的請求，會結合組態檔，把不同請求委托給服務器上處理相應請求的程式進行處理（例如 CGI 腳本，JSP 腳本，servlets，ASP 腳本，服務器端 JavaScript，或者一些其它的服務器端技術等），然后回傳后臺程式處理產生的結果作為回應，
2.MVC 后臺處理階段
后臺開發現在有很多框架，但大部分都還是按照 MVC 設計模式進行搭建的，
MVC 是一個設計模式，將應用程式分成三個核心部件：模型（model）-- 視圖（view）--控制器（controller），它們各自處理自己的任務，實作輸入、處理和輸出的分離，
1、視圖（view）
它是提供給用戶的操作界面，是程式的外殼，
2、模型（model）
模型主要負責資料互動，在 MVC 的三個部件中，模型擁有最多的處理任務，一個模型能為多個視圖提供資料，
3、控制器（controller）
它負責根據用戶從"視圖層"輸入的指令，選取"模型層"中的資料，然后對其進行相應的操作，產生最終結果，控制器屬于管理者角色，從視圖接收請求并決定呼叫哪個模型構件去處理請求，然后再確定用哪個視圖來顯示模型處理回傳的資料，
這三層是緊密聯系在一起的，但又是互相獨立的，每一層內部的變化不影響其他層，每一層都對外提供介面（Interface），供上面一層呼叫，

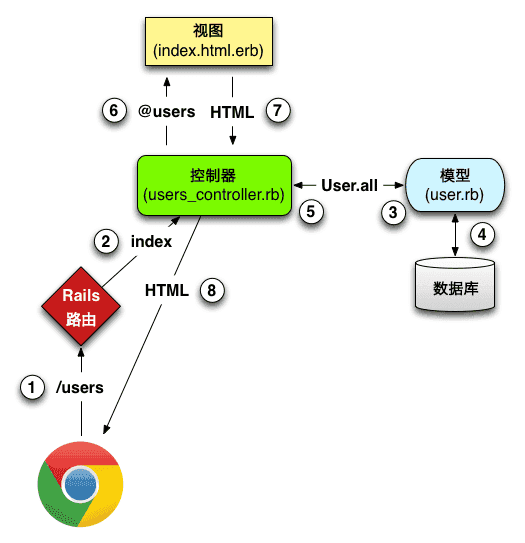

至于這一階段發生什么？簡而言之，首先瀏覽器發送過來的請求先經過控制器，控制器進行邏輯處理和請求分發，接著會呼叫模型，這一階段模型會獲取 redis db 以及 MySQL 的資料，獲取資料后將渲染好的頁面，回應資訊會以回應報文的形式回傳給客戶端，最后瀏覽器通過渲染引擎將網頁呈現在用戶面前，
3.http 回應報文

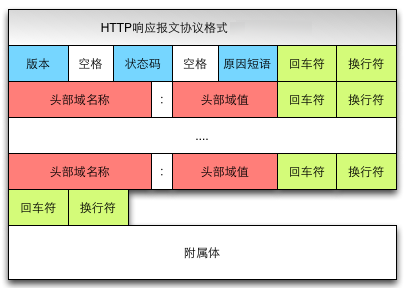

回應報文由回應行（request line）、回應頭部（header）、回應主體三個部分組成，如下圖所示：
(1) 回應行包含：協議版本，狀態碼，狀態碼描述
狀態碼規則如下：
1xx：指示資訊--表示請求已接收，繼續處理，
2xx：成功--表示請求已被成功接收、理解、接受，
3xx：重定向--要完成請求必須進行更進一步的操作，
4xx：客戶端錯誤--請求有語法錯誤或請求無法實作，
5xx：服務器端錯誤--服務器未能實作合法的請求，
(2) 回應頭部包含回應報文的附加資訊，由 名/值 對組成
(3) 回應主體包含回車符、換行符和回應回傳資料，并不是所有回應報文都有回應資料
六、瀏覽器決議渲染頁面
瀏覽器拿到回應文本 HTML 后，接下來介紹下瀏覽器渲染機制

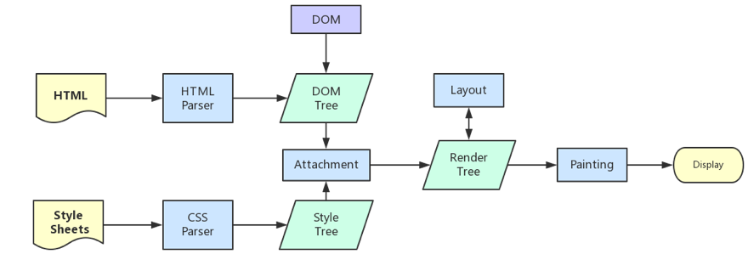

瀏覽器決議渲染頁面分為一下五個步驟：
- 根據 HTML 決議出 DOM 樹
- 根據 CSS 決議生成 CSS 規則樹
- 結合 DOM 樹和 CSS 規則樹，生成渲染樹
- 根據渲染樹計算每一個節點的資訊
- 根據計算好的資訊繪制頁面
1.根據 HTML 決議 DOM 樹
- 根據 HTML 的內容，將標簽按照結構決議成為 DOM 樹，DOM 樹決議的程序是一個深度優先遍歷，即先構建當前節點的所有子節點，再構建下一個兄弟節點，
- 在讀取 HTML 檔案，構建 DOM 樹的程序中，若遇到 script 標簽，則 DOM 樹的構建會暫停，直至腳本執行完畢，
2.根據 CSS 決議生成 CSS 規則樹
- 決議 CSS 規則樹時 js 執行將暫停，直至 CSS 規則樹就緒，
- 瀏覽器在 CSS 規則樹生成之前不會進行渲染，
3.結合 DOM 樹和 CSS 規則樹，生成渲染樹
- DOM 樹和 CSS 規則樹全部準備好了以后，瀏覽器才會開始構建渲染樹，
- 精簡 CSS 并可以加快 CSS 規則樹的構建，從而加快頁面相應速度，
4.根據渲染樹計算每一個節點的資訊（布局）
- 布局：通過渲染樹中渲染物件的資訊，計算出每一個渲染物件的位置和尺寸
- 回流：在布局完成后，發現了某個部分發生了變化影響了布局，那就需要倒回去重新渲染，
5.根據計算好的資訊繪制頁面
- 繪制階段，系統會遍歷呈現樹，并呼叫呈現器的“paint”方法，將呈現器的內容顯示在螢屏上，
- 重繪：某個元素的背景顏色，文字顏色等，不影響元素周圍或內部布局的屬性，將只會引起瀏覽器的重繪，
- 回流：某個元素的尺寸發生了變化，則需重新計算渲染樹，重新渲染，
七、斷開連接

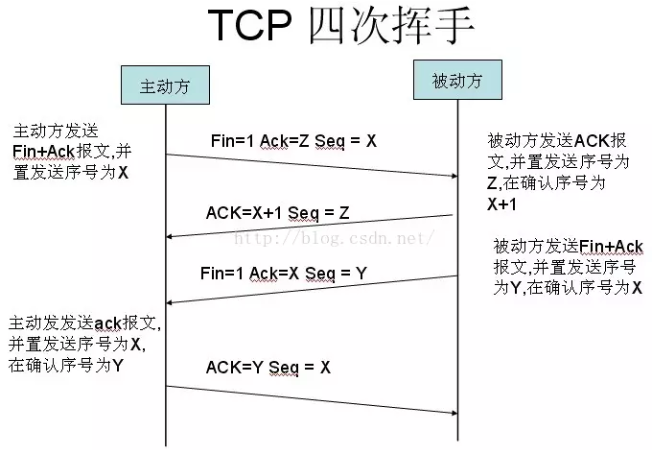

當資料傳送完畢，需要斷開 tcp 連接，此時發起 tcp 四次揮手，
- 發起方向被動方發送報文，Fin、Ack、Seq，表示已經沒有資料傳輸了，并進入 FIN_WAIT_1 狀態，(第一次揮手：由瀏覽器發起的，發送給服務器，我請求報文發送完了，你準備關閉吧)
- 被動方發送報文，Ack、Seq，表示同意關閉請求，此時主機發起方進入 FIN_WAIT_2 狀態，(第二次揮手：由服務器發起的，告訴瀏覽器，我請求報文接受完了，我準備關閉了，你也準備吧)
- 被動方向發起方發送報文段，Fin、Ack、Seq，請求關閉連接，并進入 LAST_ACK 狀態，(第三次揮手：由服務器發起，告訴瀏覽器，我回應報文發送完了，你準備關閉吧)
- 發起方向被動方發送報文段，Ack、Seq，然后進入等待 TIME_WAIT 狀態，被動方收到發起方的報文段以后關閉連接，發起方等待一定時間未收到回復，則正常關閉，(第四次揮手：由瀏覽器發起，告訴服務器，我回應報文接受完了，我準備關閉了，你也準備吧)
