參加ART-PI擴展板白嫖到的一塊開發板，其實應該先來說明下如何點燈，我覺得點燈實在太簡單了，就不寫了撒！接下來就來總結下驅動OLED顯示屏！專欄目錄如下：1.添加OLED顯示屏對應的軟體包- U8G2

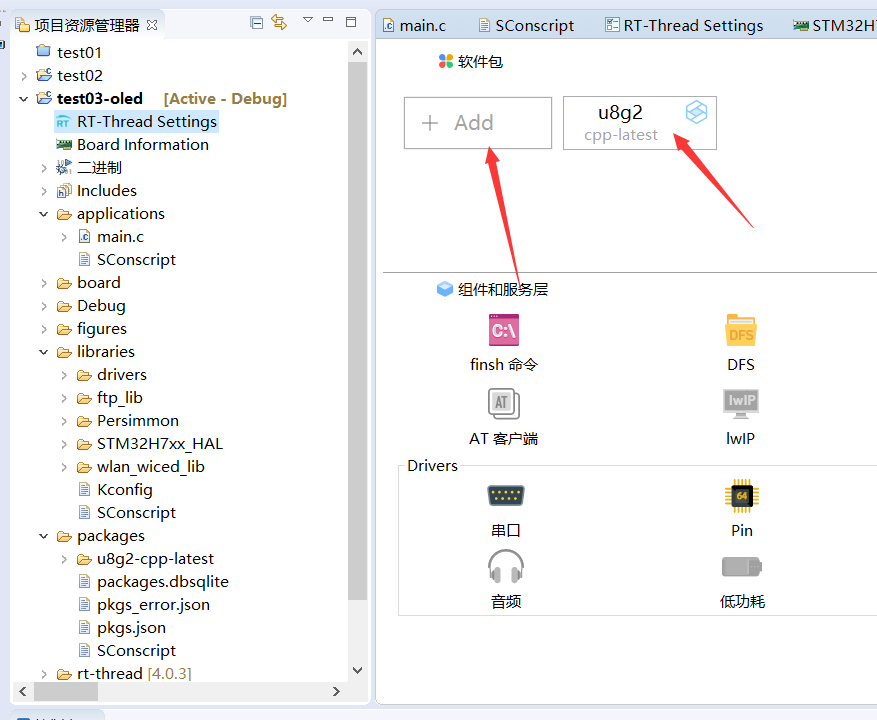

u8g2軟體包是OLED顯示屏的圖形庫，不光在art-pi中有應用，在arduino、mdk中都經常使用，

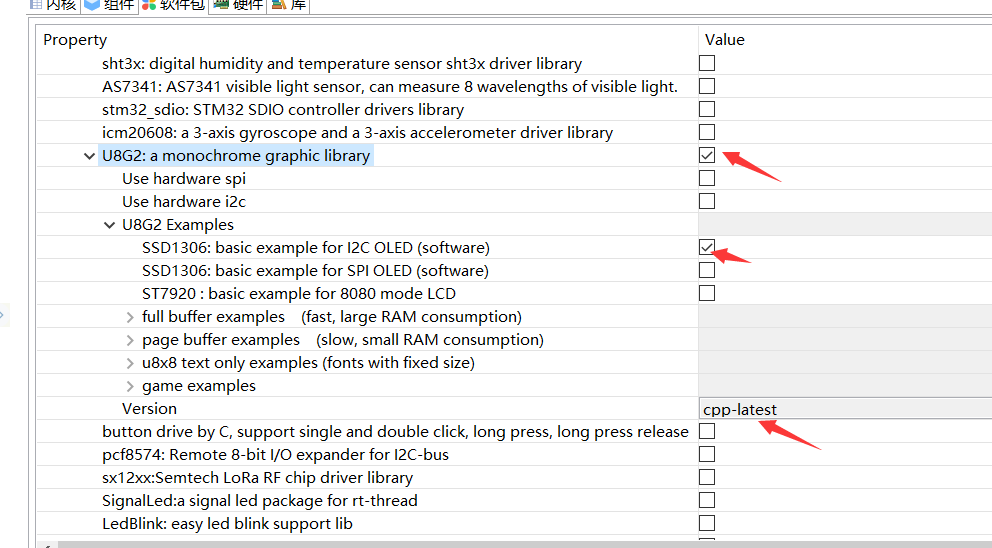

添加后雙擊軟體包修改配置，如下所示：
2.配置OLED顯示屏引腳

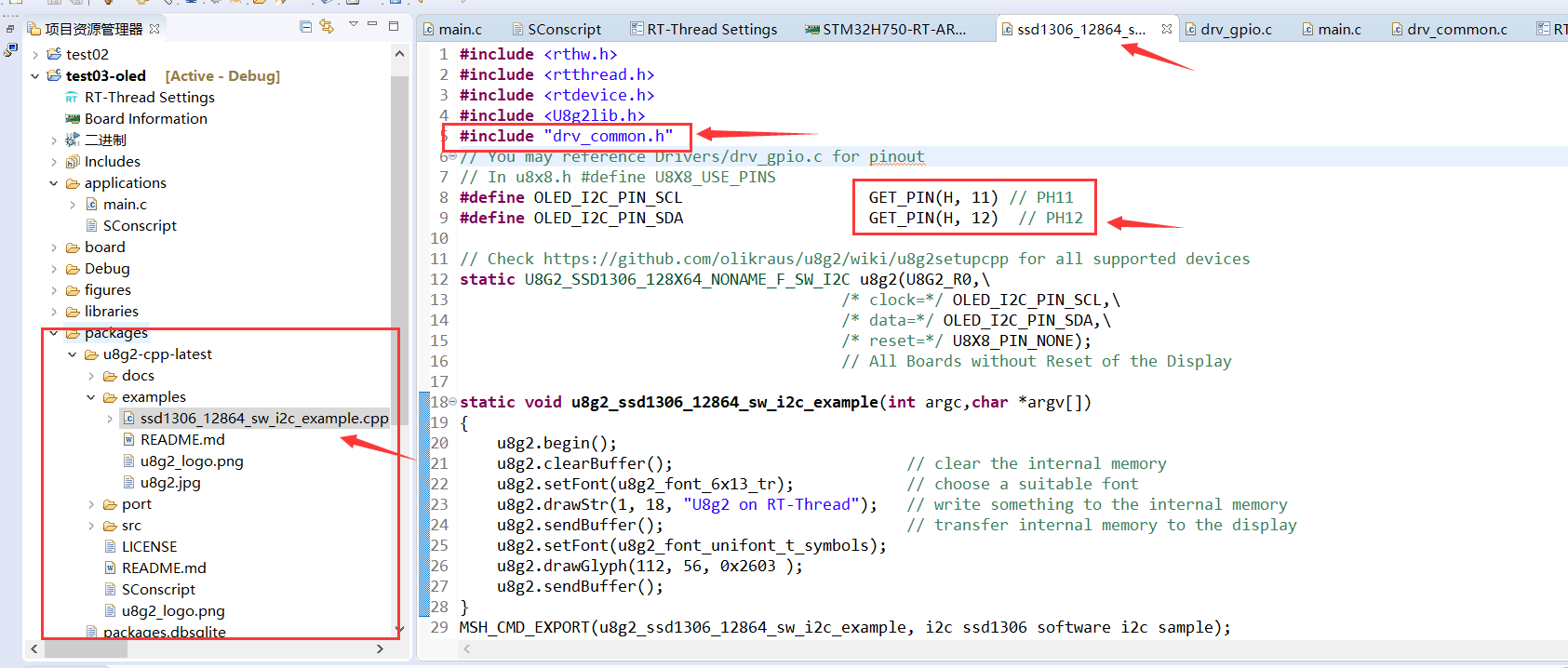

保存軟體包配置后，在工程中會出現u8g2檔案夾，這就是剛剛下載的軟體包！接下來就要修改引腳了！查看板子手冊發現，SCL對應H11引腳，SDA對應H12引腳，修改引腳代碼：
#define OLED_I2C_PIN_SCL GET_PIN(H, 11) // PH11
#define OLED_I2C_PIN_SDA GET_PIN(H, 12) // PH12
添加驅動命令頭檔案
#include "drv_common.h"
3.下載除錯

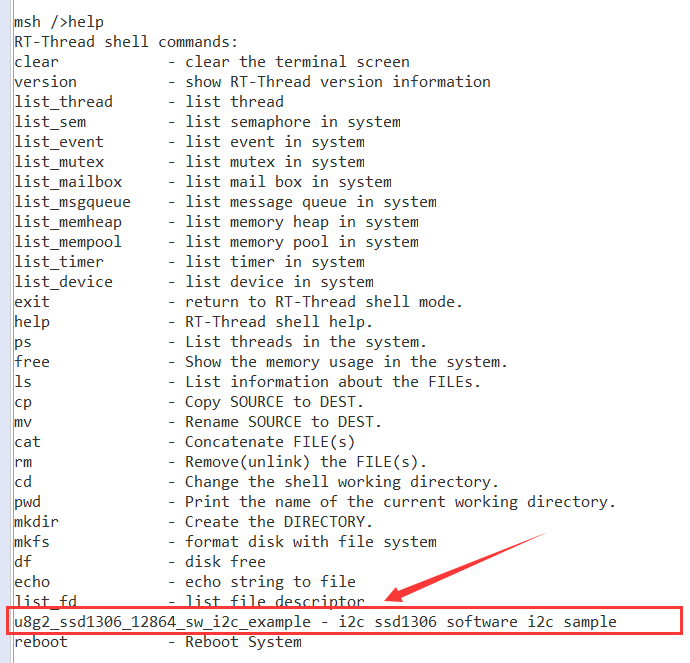

構建專案->下載程式，打開shell終端，輸入help命令，發現有個新增的命令如下：
沒錯，這就是剛剛下載的軟體包，接下來就可以通過shell命令驅動OLED顯示屏啦！直接輸入這個命令即可！但是他太長了！可以CV大法，當然也可以使用Tab鍵補全，輸入u之后，按下tab鍵，會自動補全后面的單詞，然后按下回車執行命令就好啦！

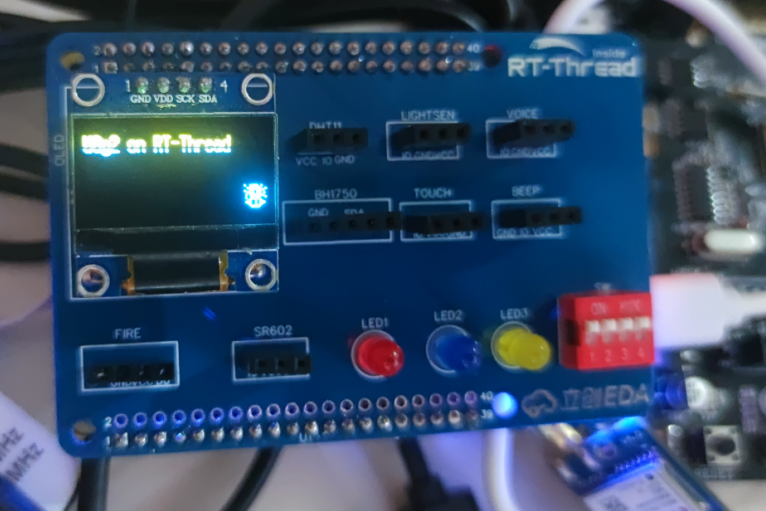

成功驅動并顯示！（因為這是我畫的拓展板，所以直接插上就能連線了）

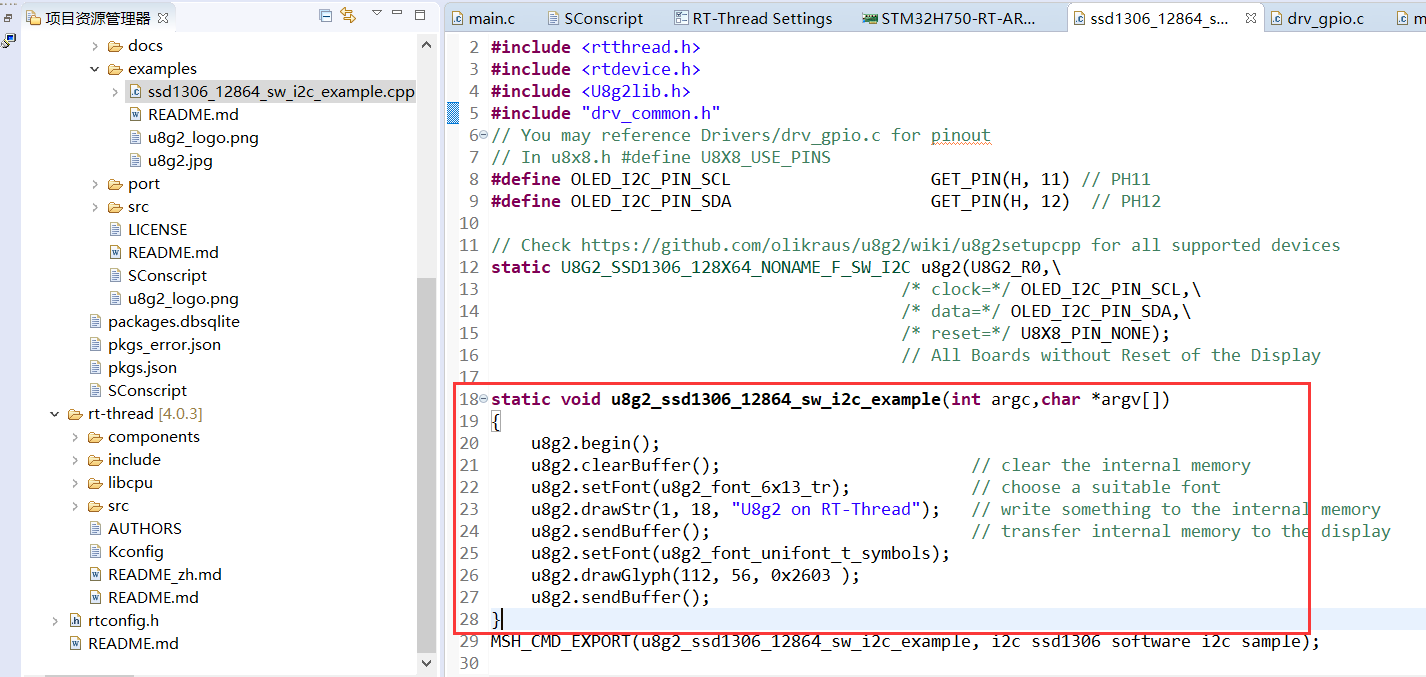

不難發現，顯示的文字其實就是u8g2_ssd1306_12864_sw_i2c_example函式的內容，
