一、Nginx 負載均衡實作原理

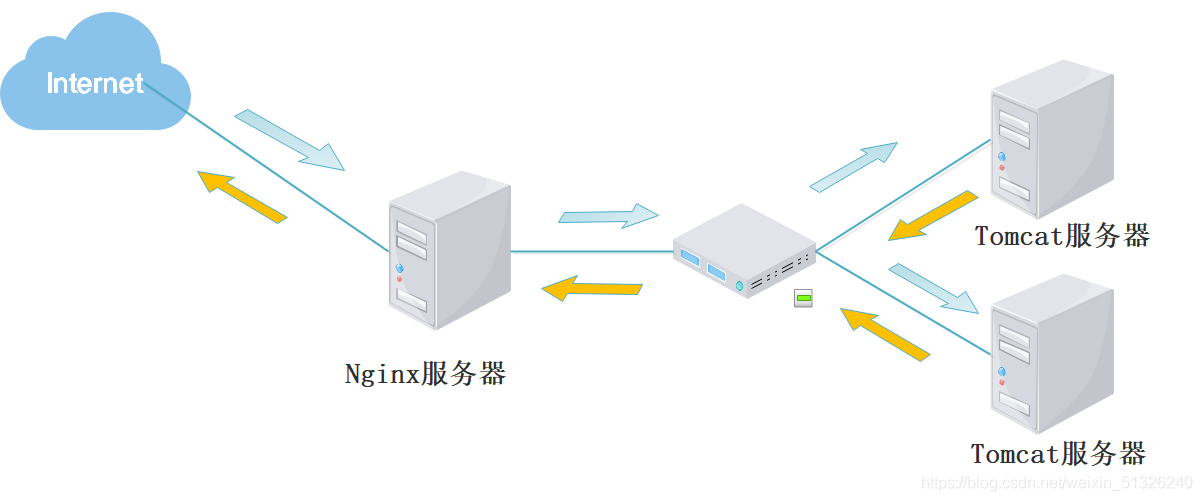

1、Nginx 實作負載均衡是通過反向代理實作
反向代理（Reverse Proxy） 是指以 代理服務器（例：Nginx） 來接受 internet 上的連接請求，然后將請求轉發給內部網路上的服務器（例：Tomcat），并將從服務器上得到的結果回傳給 internet 上請求連接的客戶端，此時代理服務器（例：Nginx）對外就表現為一個反向代理服務器，
我們從客戶端的視野來看，實際上客戶端并不知道真實的服務提供者是哪臺服務器，它只知道它請求了反向代理服務器，因此反向代理這種方式又對外隱藏了真實服務器的地址，從一定程度上降低了安全隱患，
2、Nginx 配置反向代理的主要引數
1）upstream 服務池名 {}
作用：配置后端服務器池，以提供回應資料
2）proxy_pass http:// 服務池名
作用：配置將訪問請求轉發給后端服務器池的服務器處理
二、Nginx 動靜分離實作原理
1、動靜分離原理
服務端接收來自客戶端的請求中，既有靜態資源也有動態資源，靜態資源由 Nginx 提供服務，動態資源由 Nginx 轉發至后端，
2、Nginx 靜態處理優勢
- Nginx 處理靜態頁面的效率遠高于 Tomcat 的處理能力
- 若 Tomcat 的請求量為1000次，則 Nginx 的請求量為6000次
- Tomcat 每秒的吞吐量為0.6M，Nginx 的每秒吞吐量為3.6M
- Nginx 處理靜態資源的能力是 Tomcat 處理的6倍
三、Nginx + Tomcat 動靜分離、負載均衡配置步驟
環境準備
| 主機 | 作業系統 | IP地址 | 所需軟體 |
|---|---|---|---|
| Nginx Server | CentOS7 | 192.168.163.10 | nginx-1.12.0.tar.gz |
| Tomcat Server1 | CentOS7 | 192.168.163.11 | apache-tomcat-9.0.16.tar.gz jdk-8u201-linux-x64.rpm |
| Tomcat Server2 | CentOS7 | 192.168.163.12 | apache-tomcat-9.0.16.tar.gz jdk-8u201-linux-x64.rpm |
注意：腳本不太完美，請勿執行第二次

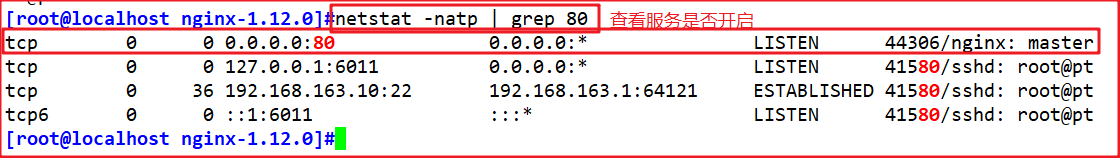

1、部署 Nginx 負載均衡服務器
安裝Nginx服務詳情請看：web服務之Nginx網站服務
相關軟體包
鏈接：https://pan.baidu.com/s/1rtNSwvboUlHgGXQohmdy9Q
提取碼：kc6b

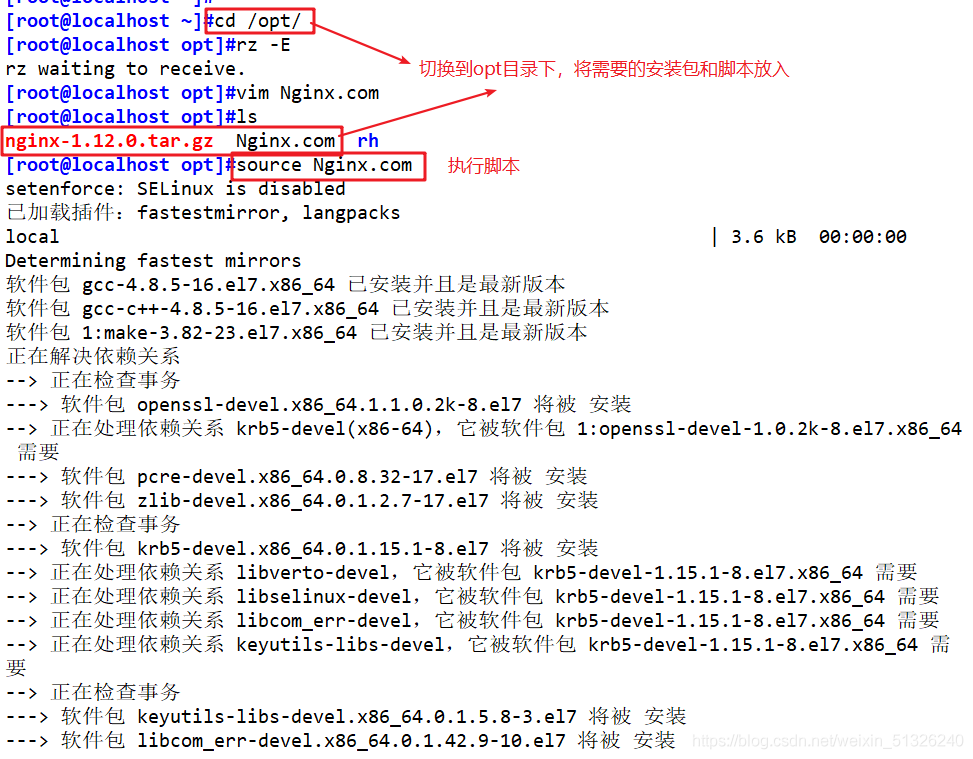

下面是Nginx服務一鍵腳本，使用source或者. 執行腳本即可
#!/bin/bash
#腳本說明：編譯安裝nginx服務
#注意：使用前請將nginx-1.12.0.tar.gz放入/opt目錄下
#關閉防火墻
systemctl stop firewalld
systemctl disable firewalld
setenforce 0
#安裝所需開發包和編譯環境、編譯器
yum -y install pcre-devel zlib-devel openssl-devel gcc gcc-c++ make
#創建程式用戶，便于準確控制訪問
useradd -M -s /sbin/nologin nginx
#解壓安裝包
cd /opt
tar zxvf nginx-1.12.0.tar.gz -C /opt/
#編譯安裝nginx；指定安裝路徑、指定用戶名、組名、啟用模塊以支持統計狀態
cd /opt/nginx-1.12.0/
./configure --prefix=/usr/local/nginx --user=nginx --group=nginx --with-http_stub_status_module --with-file-aio --with-http_gzip_static_module --with-http_flv_module --with-http_ssl_module
make && make install
#軟鏈接便于系統識別nginx操作命令
ln -s /usr/local/nginx/sbin/nginx /usr/local/sbin/
#添加nginx系統服務
echo '[Unit]
Description=nginx
After=network.target
[Service]
Type=forking
PIDFile=/usr/local/nginx/logs/nginx.pid
ExecStart=/usr/local/nginx/sbin/nginx
ExecrReload=/bin/kill -s HUP $MAINPID
ExecrStop=/bin/kill -s QUIT $MAINPID
PrivateTmp=true
[Install]
WantedBy=multi-user.target' > /lib/systemd/system/nginx.service
#賦權及開啟服務、開啟開機自啟
chmod 754 /lib/systemd/system/nginx.service
systemctl restart nginx.service
systemctl enable nginx.service

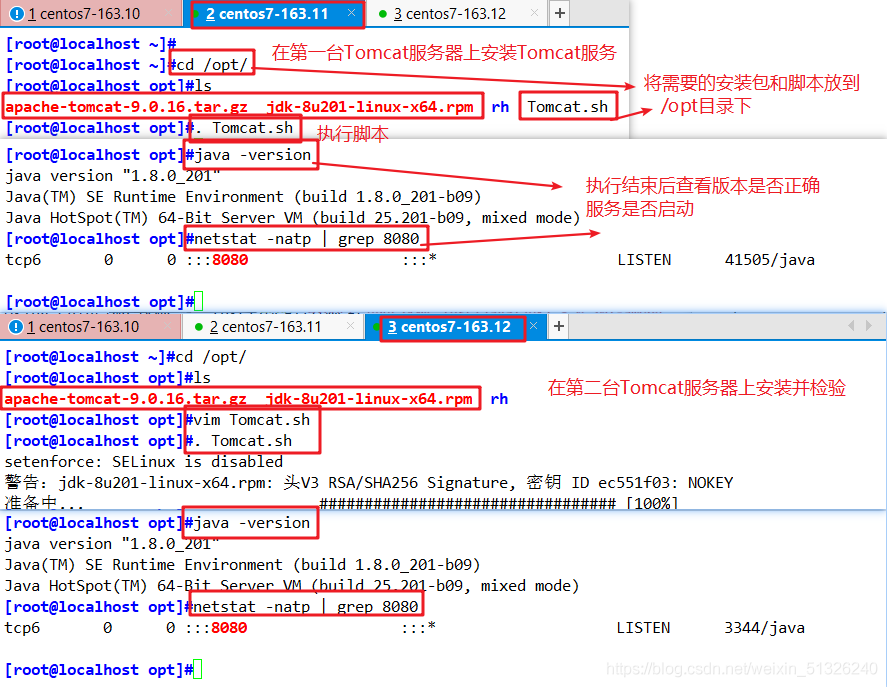

2、部署兩臺 Tomcat 應用服務器
安裝Tomcat服務詳情請看：web服務之Tomcat
相關安裝包下載鏈接：https://pan.baidu.com/s/1Ezx4ifyeruLMnnOWiXQghQ
提取碼：073v
下面是Tomcat服務一鍵腳本，使用source或者. 執行腳本即可
#!/bin/bash
#安裝Tomcat服務
#關閉防火墻
systemctl stop firewalld
systemctl disable firewalld
setenforce 0
#安裝JDK
cd /opt
rpm -ivh jdk-8u201-linux-x64.rpm
#設定JDK環境變數
echo 'export JAVA_HOME=/usr/java/jdk1.8.0_201-amd64
export CLASSPATH=.:$JAVA_HOME/lib/tools.jar:$JAVA_HOME/lib/dt.jar
export PATH=$JAVA_HOME/bin:$PATH' > /etc/profile.d/java.sh
source /etc/profile
#安裝并啟動Tomcat
cd /opt
tar zxvf apache-tomcat-9.0.16.tar.gz
mv apache-tomcat-9.0.16 /usr/local/tomcat
/usr/local/tomcat/bin/startup.sh
3、動靜分離配置
Tomcat服務詳情請看：web服務之Tomcat

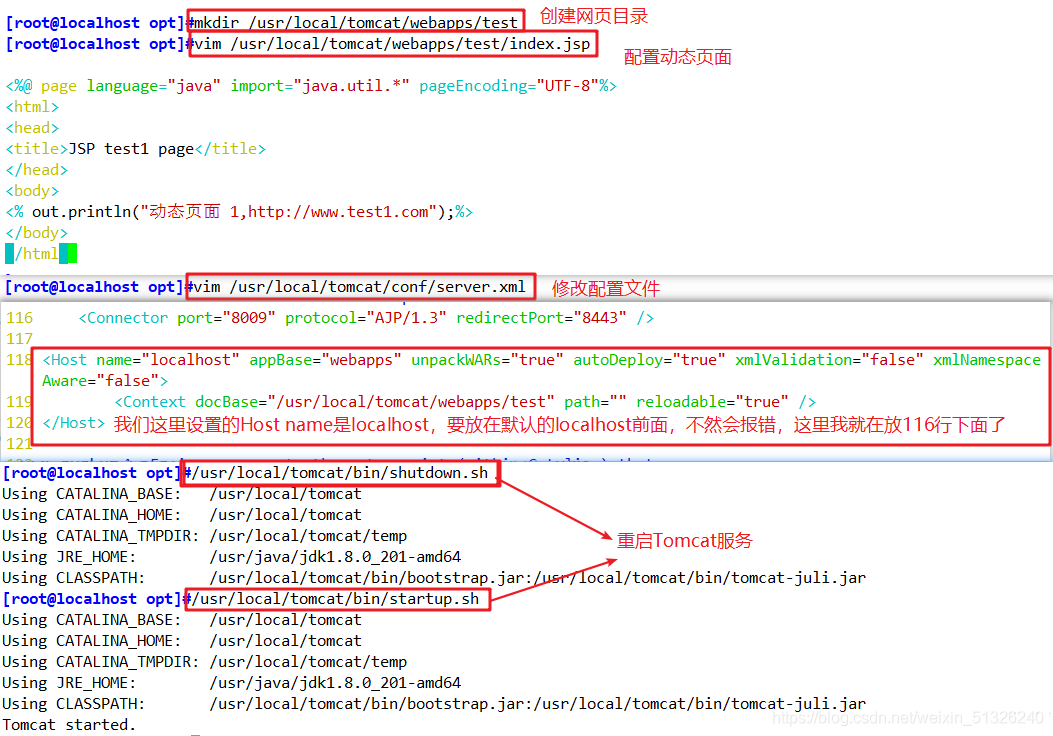

1）Tomcat1 server 配置
mkdir /usr/local/tomcat/webapps/test
vim /usr/local/tomcat/webapps/test/index.jsp
<%@ page language="java" import="java.util.*" pageEncoding="UTF-8"%>
<html>
<head>
<title>JSP test1 page</title>
</head>
<body>
<% out.println("動態頁面 1:www.test1.com");%>
</body>
</html>
#修改組態檔
vim /usr/local/tomcat/conf/server.xml
<Host name="localhost" appBase="webapps" unpackWARs="true" autoDeploy="true" xmlValidation="false" xmlNamespaceAware="false">
<Context docBase="/usr/local/tomcat/webapps/test" path="" reloadable="true" />
</Host>
/usr/local/tomcat/bin/shutdown.sh
/usr/local/tomcat/bin/startup.sh

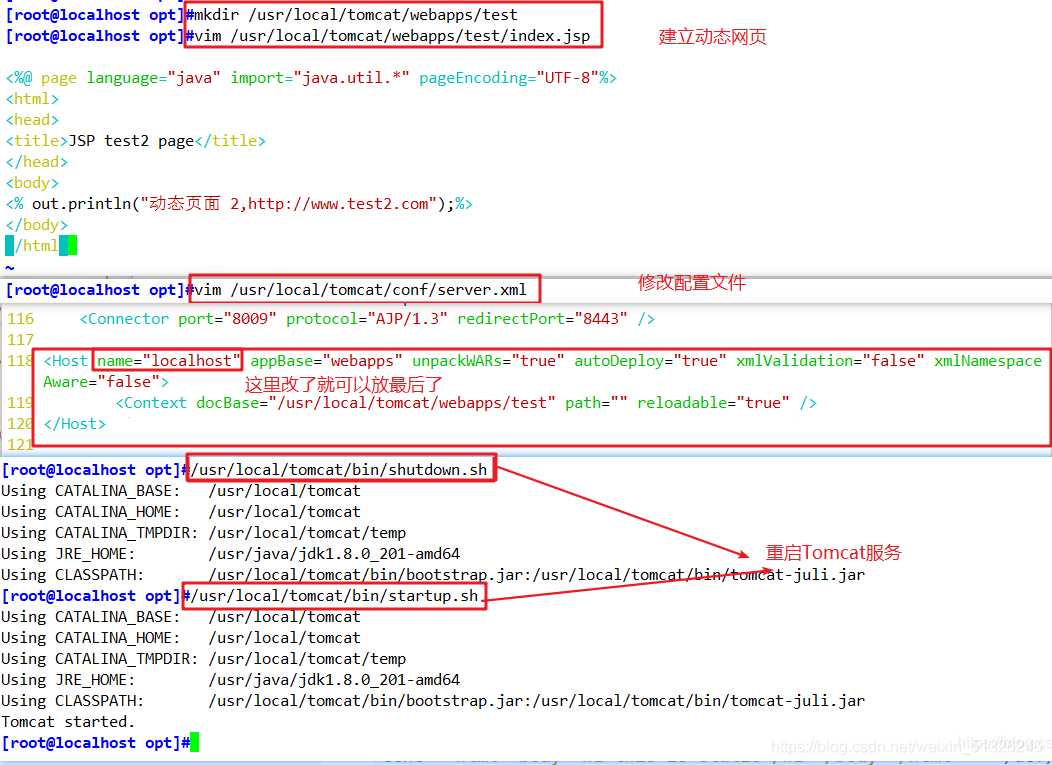

2）Tomcat2 server 配置
mkdir /usr/local/tomcat/webapps/test
vim /usr/local/tomcat/webapps/test/index.jsp
<%@ page language="java" import="java.util.*" pageEncoding="UTF-8"%>
<html>
<head>
<title>JSP test2 page</title>
</head>
<body>
<% out.println("動態頁面 1:www.test2.com");%>
</body>
</html>
#修改組態檔
vim /usr/local/tomcat/conf/server.xml
<Host name="localhost" appBase="webapps" unpackWARs="true" autoDeploy="true" xmlValidation="false" xmlNamespaceAware="false">
<Context docBase="/usr/local/tomcat/webapps/test" path="" reloadable="true" />
</Host>
/usr/local/tomcat/bin/shutdown.sh
/usr/local/tomcat/bin/startup.sh

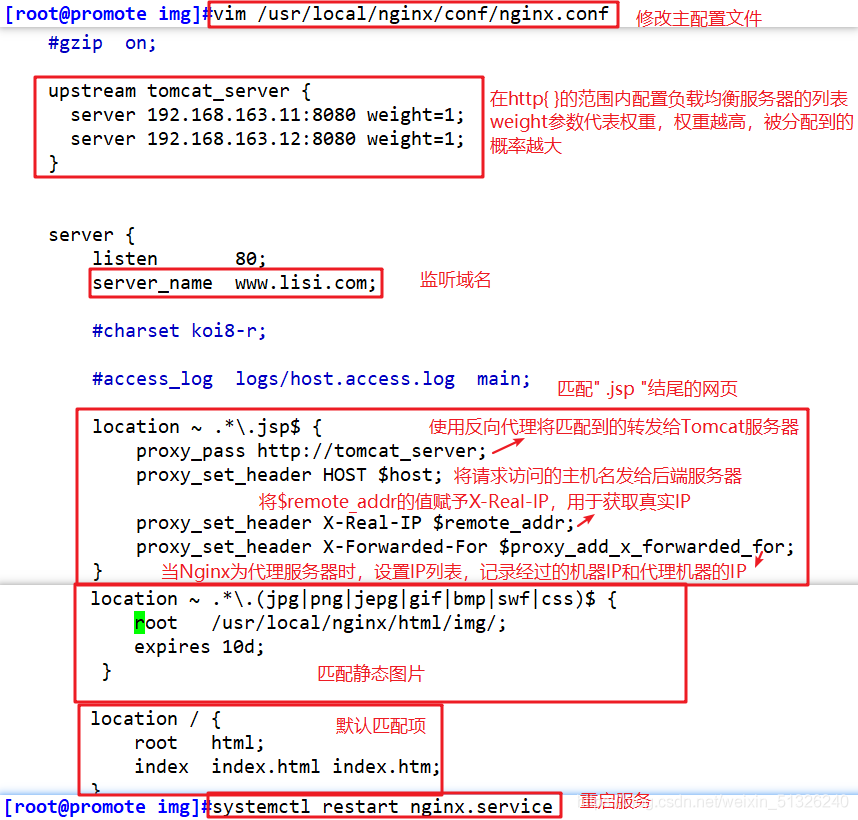

3）Nginx server 配置

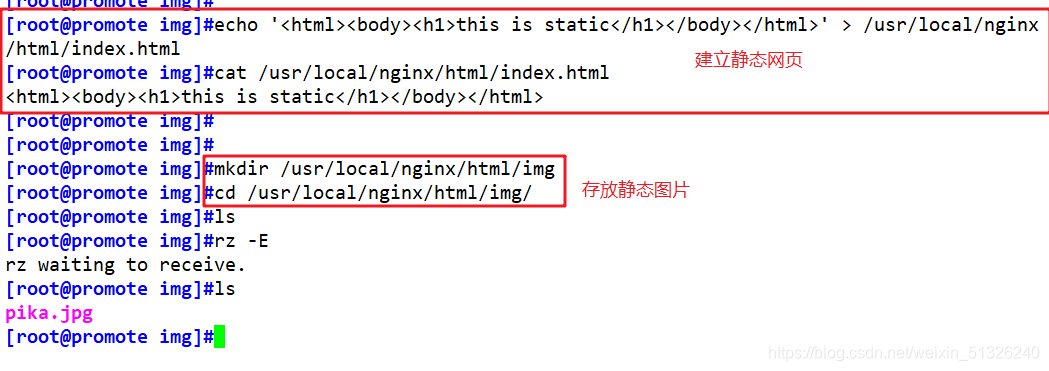

#準備靜態頁面和靜態圖片
echo '<html><body><h1>this is static</h1></body></html>' > /usr/local/nginx/html/index.html
mkdir /usr/local/nginx/html/img
cd /usr/local/nginx/html/img
vim /usr/local/nginx/conf/nginx.conf
......
http {
......
#gzip on;
upstream tomcat_server {
server 192.168.163.11:8080 weight=1;
server 192.168.163.12:8080 weight=1;
}
server {
listen 80;
server_name localhost;
#charset koi8-r;
#access_log logs/host.access.log main;
#配置Nginx處理動態頁面請求，將 .jsp 檔案請求轉發到Tomcat 服務器處理
location ~ .*\.jsp$ {
proxy_pass http://tomcat_server;
proxy_set_header HOST $host;
proxy_set_header X-Real-IP $remote_addr;
proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
}
#配置Nginx處理靜態圖片請求
location ~ .*\.(gif|jpg|jpeg|png|bmp|swf|css)$ {
root /usr/local/nginx/html/img/;
expires 10d;
}
location / {
root html;
index index.html index.htm;
}
systemctl restart nginx.service
4、訪問測驗

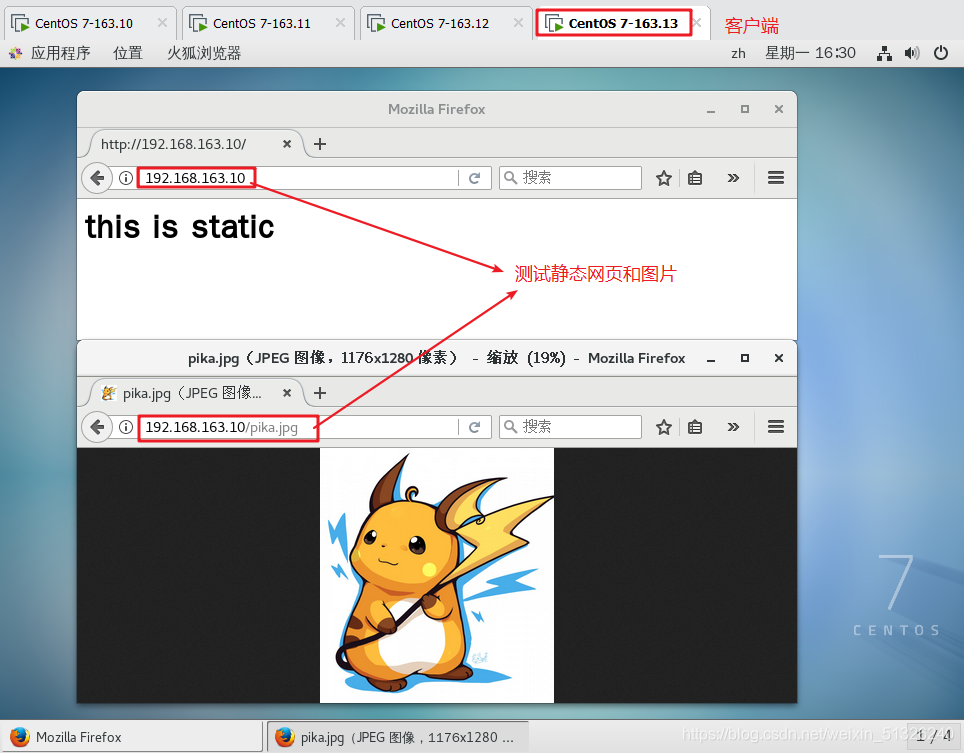

測驗靜態頁面效果
瀏覽器訪問 http://192.168.163.10/
瀏覽器訪問 http://192.168.163.10/pika.jpg

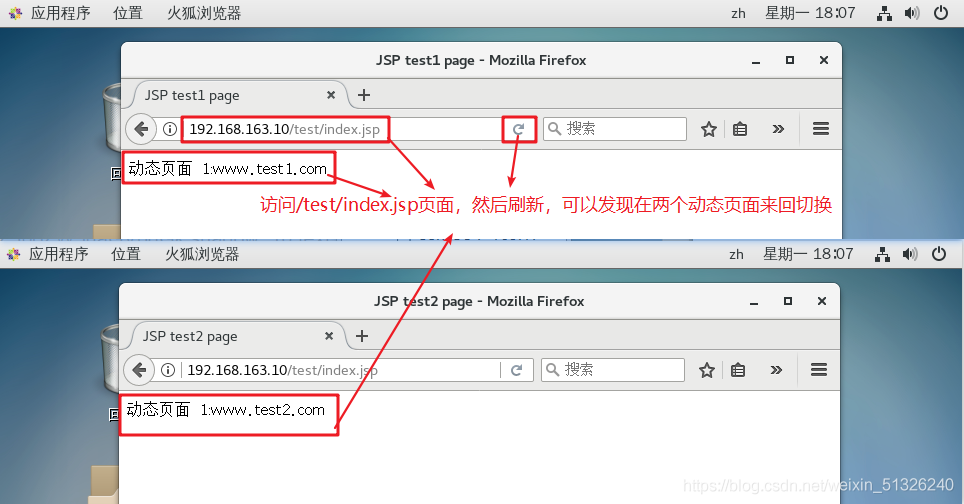

測驗負載均衡效果，不斷重繪瀏覽器測驗
瀏覽器訪問 http://192.168.163.10/test/index.jsp
