前言

Opencv影像操作與混合，用opencv實作對影像的修改

一、影像是什么？

在這一篇文章中，我們對影像已經有了一定的了解

https://blog.csdn.net/ivan_9/article/details/113059961

二、OpenCV中資料型別和常用資料型別對應

資料型別	opencv資料型別對應
Mat<uchar>	CV_8U
Mat<char>	CV_8S
Mat<ushort>	CV_16U
Mar<short>	CV_16S
Mat<int>	CV_32S
Mat<float>	CV_32F
Mat<double>	CV_16F

三、影像的操作

1）imread函式：利用imread函式讀取影像

imread是image read的縮寫：即負責影像讀取

3.1.1、利用imread實作讀取的代碼塊：

Mat src, gray_src;
src = imread("C:\\Users\\ASUS\\Desktop\\1.jpg");

3.1.2、imread函式在opencv里的定義：

CV_EXPORTS_W Mat imread( const String& filename, int flags = IMREAD_COLOR );
/** @brief Loads a multi-page image from a file.
The function imreadmulti loads a multi-page image from the specified file into a vector of Mat objects.
@param filename Name of file to be loaded.
@param flags Flag that can take values of cv::ImreadModes, default with cv::IMREAD_ANYCOLOR.
@param mats A vector of Mat objects holding each page, if more than one.
@sa cv::imread*/

2）imwrite函式：利用imwrite函式寫入影像，即保存影像

imwrite是image write的縮寫：即負責影像寫入

3.2.1、利用imwrite實作寫入的代碼塊：

imwrite("C:\\Users\\ASUS\\Desktop\\imwrite.jpg", src);

3.2.2、imwrite函式在opencv里的定義：

CV_EXPORTS_W bool imwrite( const String& filename, InputArray img,
              const std::vector<int>& params = std::vector<int>());
/// @overload multi-image overload for bindings
//filename:需要寫入的檔案名，會自己創建（像imwrite("imwrite.jpg",src);支持JPEG,PNG,PPM,PGM,PBM，TIFF等格式
//img:要保存的影像
//params:表示為特定格式保存的引數編碼

3）遍歷影像

3.3.1、利用at函式實作單通道影像遍歷，對影像像素點進行操作：

代碼塊

#include <opencv2/opencv.hpp>
#include <iostream>

using namespace std;
using namespace cv;

int main() {
	Mat src, gray_src;
	src = imread("C:\\Users\\ASUS\\Desktop\\1.jpg");
	if (!src.data) {
		cout << "could not load your image!";
		return 0;
	}
	namedWindow("input_image", WINDOW_AUTOSIZE);
	imshow("input_image", src);


	namedWindow("output_image", WINDOW_AUTOSIZE);
	cvtColor(src, gray_src, COLOR_BGR2GRAY); //利用色彩空間轉換函式，轉化為灰度影像，灰度影像只有單通道
	int height = gray_src.rows;
	int width = gray_src.cols;

	//單通道
	for (int row = 0; row < height; row++) {
		for (int col = 0; col < width; col++) {
			int gray = gray_src.at<uchar>(row, col);
			gray_src.at<uchar>(row, col) = 255 - gray;
		}
	}
	imshow("gray_invert", gray_src);

	waitKey(0);
	return 0;
}

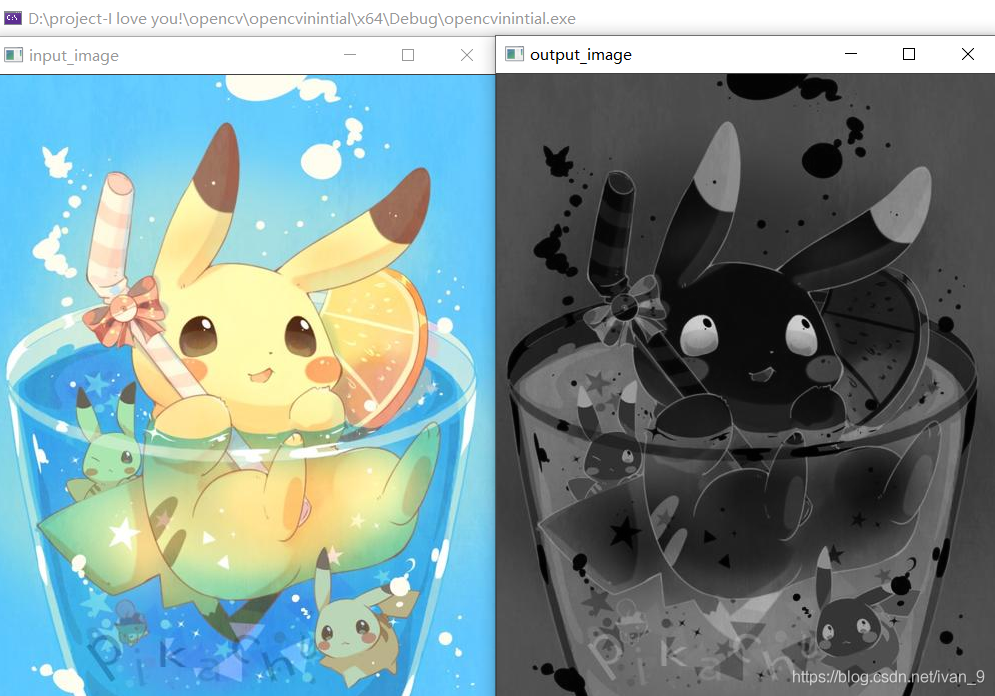

利用at函式，單通道遍歷影像后的運行結果：
在這里插入圖片描述

3.3.2、利用at實作多通道影像遍歷：

代碼塊：

#include <opencv2/opencv.hpp>
#include <iostream>

using namespace std;
using namespace cv;

int main() {
	Mat src, dst;
	src = imread("C:\\Users\\ASUS\\Desktop\\1.jpg");
	if (!src.data) {
		cout << "could not load your image!";
		return 0;
	}
	namedWindow("input_image", WINDOW_AUTOSIZE);
	imshow("input_image", src);


	namedWindow("output_image", WINDOW_AUTOSIZE);
	int height = src.rows;
	int width = src.cols;

	dst.create(src.size(), src.type());
	height = src.rows;
	width = src.cols;
	int nc = src.channels();
	for (int row = 0; row < height; row++) {
		for (int col = 0; col < width; col++) {
			if (nc == 1) {  //單通道
				int One = src.at<uchar>(row, col);
				src.at<uchar>(row, col) = 255 - One;
			}
			else if (nc == 3) { //多通道
				int b = src.at<Vec3b>(row, col)[0];
				int g = src.at<Vec3b>(row, col)[1];
				int r = src.at<Vec3b>(row, col)[2];
				dst.at<Vec3b>(row, col)[0] = 255 - b;
				dst.at<Vec3b>(row, col)[1] = 255 - g;
				dst.at<Vec3b>(row, col)[2] = 255 - r;
			}//Vec3b放著bgr的像素,每個像素的讀法采用Vec3b;Vec3f是浮點型的像素
		}
	}
	imshow("output_image", dst);

	waitKey(0);
	return 0;
}

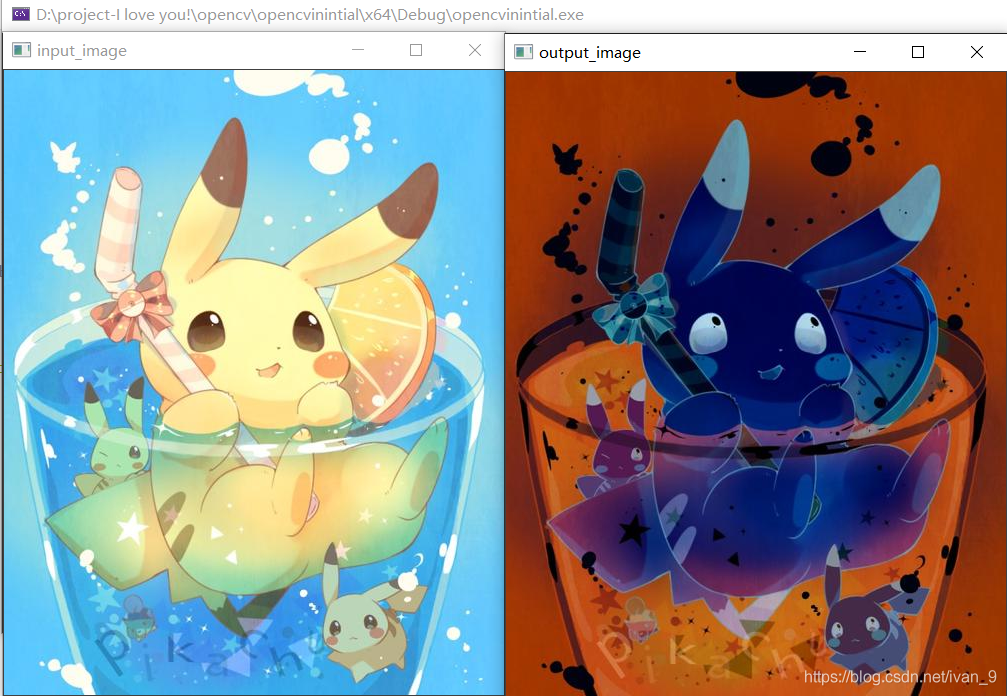

利用at函式，多通道遍歷影像后的運行結果：
在這里插入圖片描述

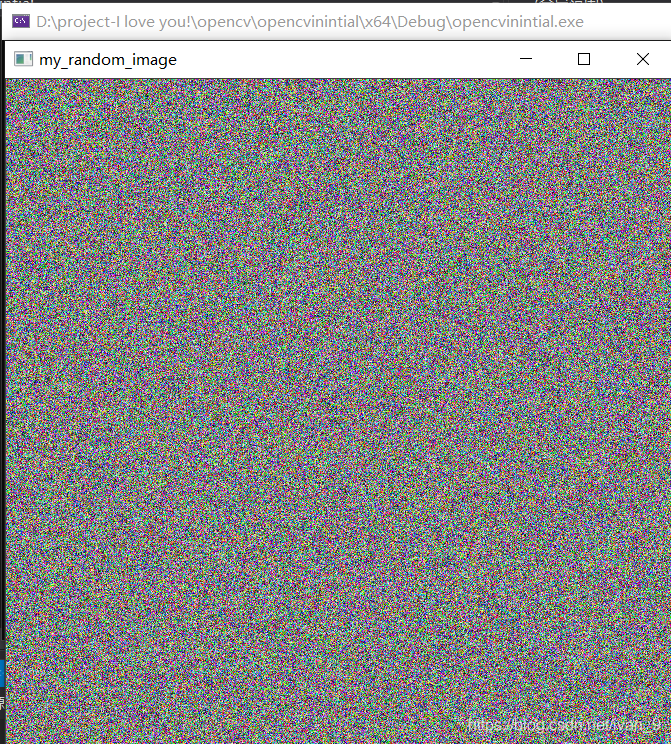

3.3.3、利用at函式以及隨機函式生成一張圖片：

代碼塊：

#include <iostream>
#include <opencv2/opencv.hpp>

using namespace std;
using namespace cv;

int main() {
	Mat src;
	src = Mat(666, 666, CV_8UC3);
	int height = src.rows;
	int weight = src.cols;
	for (int row = 0; row < height; row++){
		for (int col = 0; col < weight; col++) {
			src.at<Vec3b>(row, col)[0] = rand() * 255 + 1;//讓亂數處于0-255之間，也可以rand() % 255
			src.at<Vec3b>(row, col)[1] = rand() * 255 + 1;
			src.at<Vec3b>(row, col)[2] = rand() * 255 + 1;
		}
	}
	namedWindow("my_random_image", WINDOW_AUTOSIZE);
	imshow("my_random_image", src);

	waitKey(6000); //影像停滯6秒后消失；
	return 0;
}

運行結果：
在這里插入圖片描述

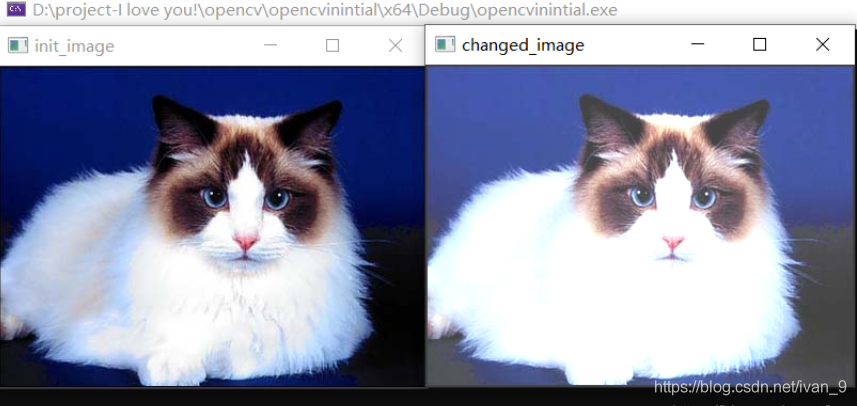

3.3.4、ptr指標遍歷影像：

代碼塊：

#include <iostream>
#include <opencv2/opencv.hpp>

using namespace std;
using namespace cv;

int main() {
	Mat src;
	src = imread("C:\\Users\\ASUS\\Desktop\\2.jpg");
	if (!src.data) {
		cout << "could not load image..." << endl;
		return 0;
	}
	namedWindow("init_image", WINDOW_AUTOSIZE);
	imshow("init_image", src);
	int height = src.rows;
	int weight = src.cols;
	int chan = src.channels();
	for (int row = 0; row < height; row++) {
		uchar* row_Pointer = src.ptr<uchar>(row);
		for (int col = 0; col < weight * chan; col++) {
			//影像是三通道的，所以要*3
			row_Pointer[col] = saturate_cast<uchar>(row_Pointer[col] + 66);
			//在原有影像的基礎上，每個像素點加66
		}
	}
	namedWindow("changed_image", WINDOW_AUTOSIZE);
	imshow("changed_image", src);

	waitKey(6666); //影像停滯6.666秒后消失；
	return 0;
}

運行結果：
在這里插入圖片描述

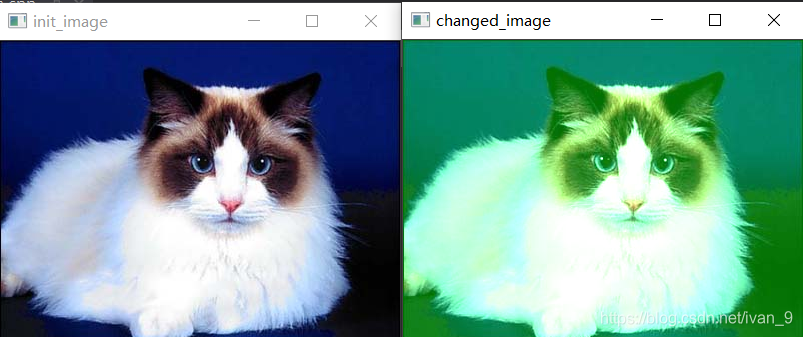

3.3.5、iterator迭代器遍歷影像：

代碼塊：

#include <iostream>
#include <opencv2/opencv.hpp>

using namespace std;
using namespace cv;

int main() {
	Mat src;
	src = imread("C:\\Users\\ASUS\\Desktop\\2.jpg");
	if (!src.data) {
		cout << "could not load image..." << endl;
		return 0;
	}
	namedWindow("init_image", WINDOW_AUTOSIZE);
	imshow("init_image", src);
	for (Mat_<Vec3b>::iterator iter = src.begin<Vec3b>(); iter != src.end<Vec3b>(); iter++) {
		//利用迭代器遍歷影像，對三通道依次進行修改
		(*iter)[0] = saturate_cast<uchar>((*iter)[0] + 1);
		(*iter)[1] = saturate_cast<uchar>((*iter)[1] + 111);
		(*iter)[2] = saturate_cast<uchar>((*iter)[2] + 1);
		//使用saturate_cast<uchar>()函式，防止溢位
	}
	namedWindow("changed_image", WINDOW_AUTOSIZE);
	imshow("changed_image", src);

	waitKey(6666); //影像停滯6.666秒后消失；
	return 0;
}

運行結果：
在這里插入圖片描述

3.3.6、iterator迭代器遍歷影像：

4）ROI區域

3.4.1、ROI區域的定義：

ROI全稱region of interest. 在影像處理領域，感興趣區域(ROI) 是從影像中選擇一塊影像區域，該區域是影像分析所關注的重點，
圈定該區域以便進行進一步處理，
使用ROI圈定你想讀的目標，可以減少處理時間，增加精度，

3.4.2、規則的ROI區域選取：

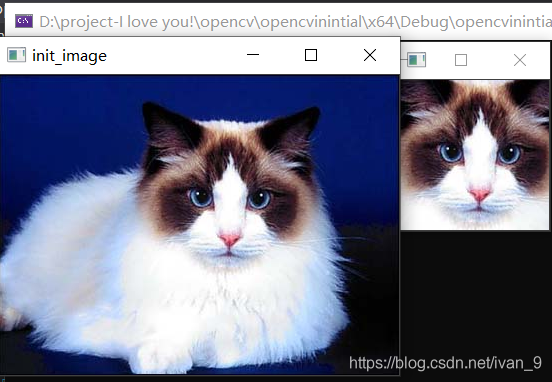

(A) 使用Rect函式，截取ROI區域：

程式代碼：

#include <iostream>
#include <opencv2/opencv.hpp>

using namespace std;
using namespace cv;
int main() {
	Mat src;
	src = imread("C:\\Users\\ASUS\\Desktop\\2.jpg");
	if (src.empty()) {
		cout << "could not load your image...";
		return 0;
	}
	namedWindow("init_image", WINDOW_AUTOSIZE);
	imshow("init_image", src);
	Mat dst = src(Rect(150, 50, 150, 150));
	//Rect 四個引數分別為x,y,截取多長的x,截取多長的y
	namedWindow("rect_image", WINDOW_AUTOSIZE);
	imshow("rect_image", dst);

	waitKey(0);
	return 0;
}

運行結果：
在這里插入圖片描述

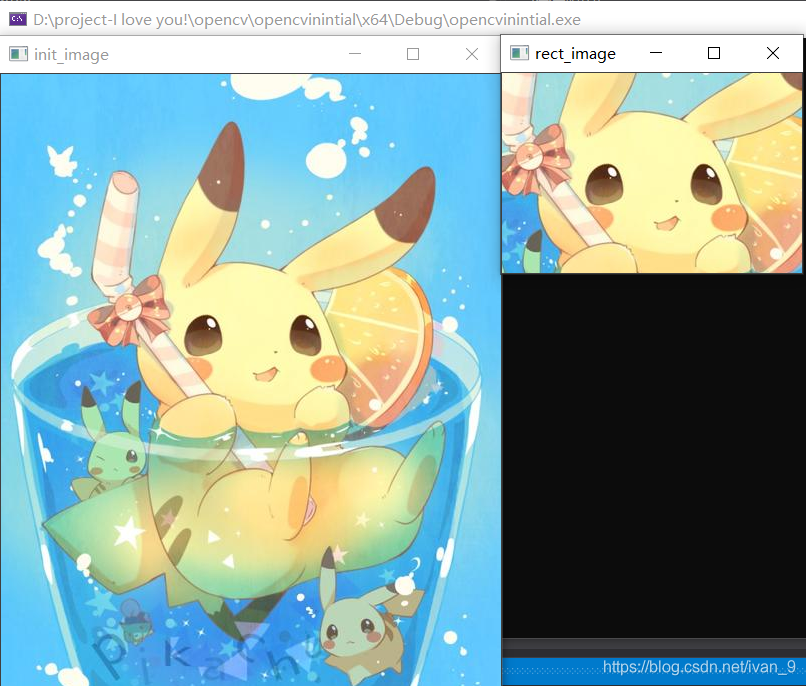

(B) 使用Range函式，截取ROI區域：

決議：

Mat(Range(定位x,寬度), Range(定義y,長度));
用Range::all()靜態方法來獲取所有的行或列

程式代碼：

#include <iostream>
#include <opencv2/opencv.hpp>

using namespace std;
using namespace cv;
int main() {
	Mat src;
	src = imread("C:\\Users\\ASUS\\Desktop\\1.jpg");
	if (src.empty()) {
		cout << "could not load your image...";
		return 0;
	}
	namedWindow("init_image", WINDOW_AUTOSIZE);
	imshow("init_image", src);
	Mat dst = src(Range(150, 350), Range(100,400));
	/*Mat::operator()( Range _rowRange, Range _colRange ) const{
			return Mat(*this, _rowRange, _colRange);}
	利用Mat 的方法提取ROI區域
	*/
	namedWindow("rect_image", WINDOW_AUTOSIZE);
	imshow("rect_image", dst);

	waitKey(0);
	return 0;
}

運行結果：
在這里插入圖片描述

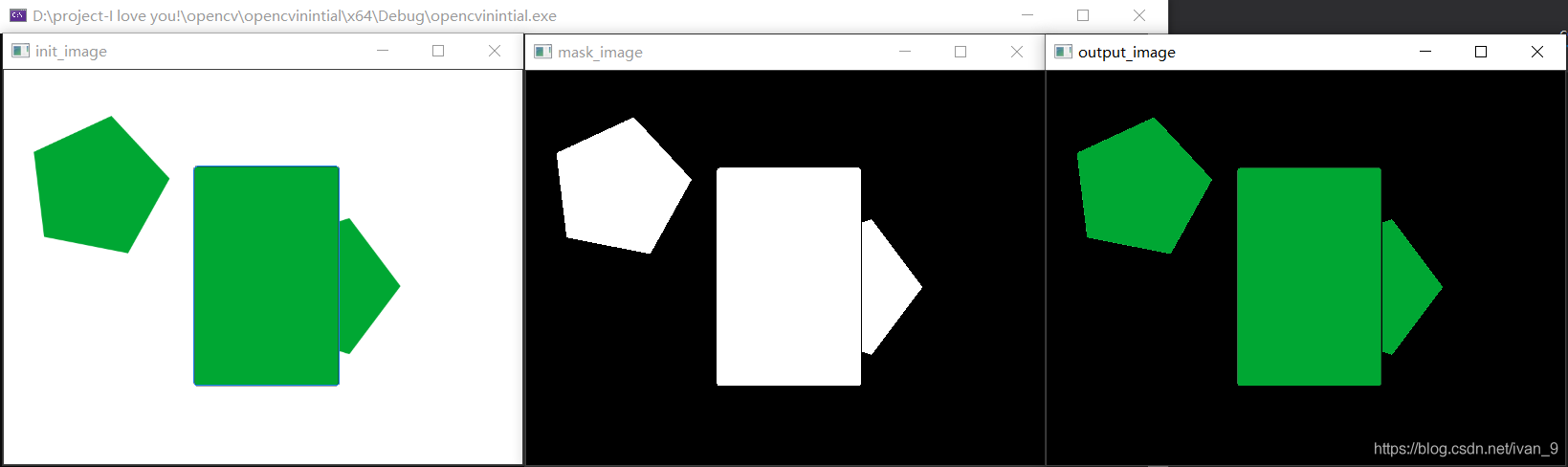

3.4.3、不規則的ROI區域選取：

程式代碼：

#include <iostream>
#include <opencv2/opencv.hpp>

using namespace std;
using namespace cv;
int main() {
	Mat src, dst, mask;
	src = imread("C:\\Users\\ASUS\\Desktop\\3.png");
	if (src.empty()) {
		cout << "could not load your image...";
		return 0;
	}
	//原圖，為了簡單，自己手繪了一個色彩分明的影像
	namedWindow("init_image", WINDOW_AUTOSIZE);
	imshow("init_image", src);

	//生成mask區域
	inRange(src, Scalar(5, 30, 0), Scalar(100, 255, 100), mask);
	//inRange()無回傳值，因為是3通道的，中間引數采用向量
	namedWindow("mask_image", WINDOW_AUTOSIZE);
	imshow("mask_image", mask);

	//生成ROI區域
	bitwise_and(src, src, dst, mask);
	//用混合方式，將mask以及原圖混合，得出ROI不規則區域
	namedWindow("output_image", WINDOW_AUTOSIZE);
	imshow("output_image", dst);
	//簡而言之，就是2張影像的結合，得出結果，
	waitKey(0);
	return 0;
}

運行結果：在這里插入圖片描述

5）影像的混合操作：

3.5.1、影像的二進制運算操作：

說到二進制運算，我們總能想到&,|,!,^;
在opencv影像處理中，二進制操作又是哪些呢？

二進制函式	決議
bitwise_and	void bitwise_and(InputArray src1, InputArray src2,OutputArray dst, InputArray mask=noArray()); 對影像每個像素值進行二進制“與”操作；簡而言之，計算兩個陣列或一個陣列和一個標量的逐元素逐位析取（或真或假，但不能既真又假），
bitwise_or	void bitwise_or(InputArray src1, InputArray src2,OutputArray dst, InputArray mask = noArray()); 對影像每個像素值進行二進制“或”操作；簡而言之，對兩個元素計算按位“異或”運算陣列或陣列和標量，
bitwise_not	void bitwise_not(InputArray src, OutputArray dst,InputArray mask = noArray()); 對影像每個像素值進行二進制“取反”操作；簡而言之，計算兩個陣列或陣列與標量之間的每元素絕對差
bitwise_xor	void bitwise_xor(InputArray src1, InputArray src2,OutputArray dst, InputArray mask = noArray()); 對影像每個像素值進行二進制“異或”操作；簡而言之，反轉陣列的每一位

bitwise_or簡單操作：
程式代碼：

#include <iostream>
#include <opencv2/opencv.hpp>

using namespace std;
using namespace cv;
int main() {
	Mat src, dst, add_src_dst;
	src = imread("C:\\Users\\ASUS\\Desktop\\1.jpg");
	dst = imread("C:\\Users\\ASUS\\Desktop\\3.jpg");
	if (src.empty() || dst.empty()) {
		cout << "could not load your image...";
		return 0;
	}
	namedWindow("init_image1", WINDOW_AUTOSIZE);
	imshow("init_image1", src);
	namedWindow("init_image2", WINDOW_AUTOSIZE);
	imshow("init_image2", dst);
	//進行或操作
	bitwise_or(src, dst, add_src_dst);
	//也可以采用與等，看自己需要

	namedWindow("add_src_dst", WINDOW_AUTOSIZE);
	imshow("add_src_dst", add_src_dst);

	waitKey(0);
	return 0;
}

運行結果：
在這里插入圖片描述

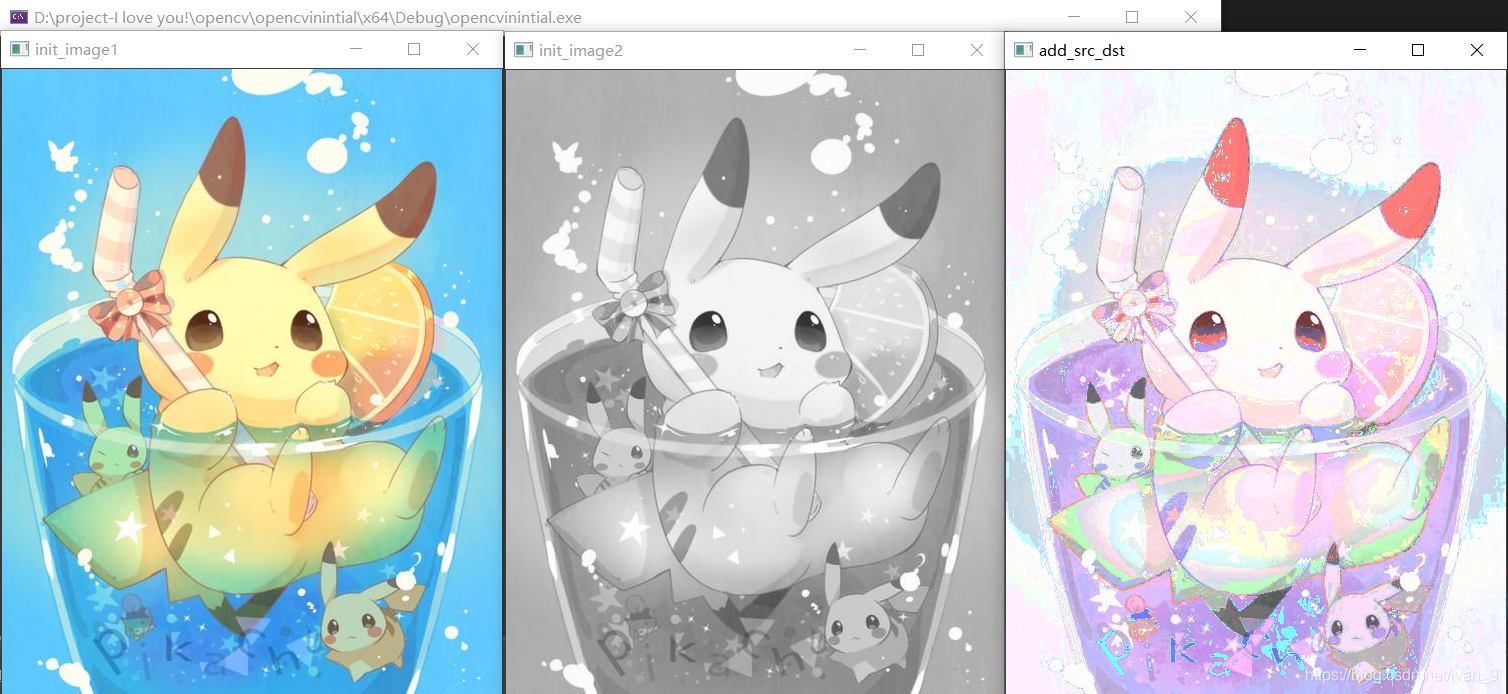

3.5.2、影像的線性混合操作：

前提：兩張影像的大小（size）、型別(type)必須一模一樣，
a, 即alpha（alpha channels）的取值在[0，1]
在這里插入圖片描述
程式代碼：

#include <iostream>
#include <opencv2/opencv.hpp>

using namespace std;
using namespace cv;
int main() {
	Mat src, dst, add_src_dst;
	src = imread("C:\\Users\\ASUS\\Desktop\\1.jpg");
	dst = imread("C:\\Users\\ASUS\\Desktop\\3.jpg");
	if (src.empty() || dst.empty()) {
		cout << "could not load your image...";
		return 0;
	}
	namedWindow("init_image1", WINDOW_AUTOSIZE);
	imshow("init_image1", src);
	namedWindow("init_image2", WINDOW_AUTOSIZE);
	imshow("init_image2", dst);

	if (src.type() == dst.type() && src.rows == dst.rows && src.cols == dst.cols) {
		double alpha = 0.45;
		addWeighted(src, alpha, dst, (1.0 - alpha), 0.0, add_src_dst);
		//這說明第一張圖權重占比45%，第二張圖權重占比55%

		//add(src, dst, add_src_dst, Mat());
		//兩個元素級的加運算
		//multiply(src, dst, add_src_dst, 1.0);
		//兩張圖相乘
		namedWindow("add_src_dst", WINDOW_AUTOSIZE);
		imshow("add_src_dst", add_src_dst);
	}
	else {
		cout << "could not blend image, the size of images is not same...\n";
		return 0;
	}

	waitKey(0);
	return 0;
}

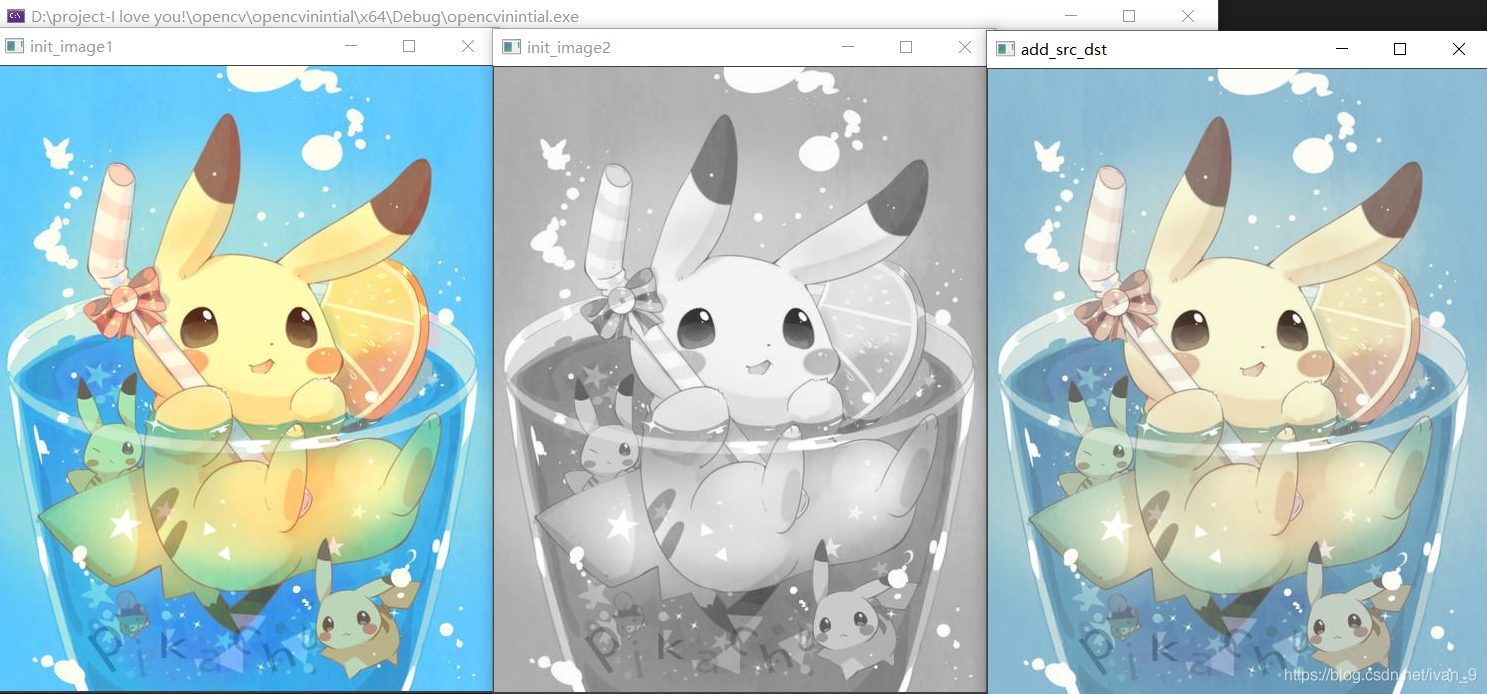

運行結果：
在這里插入圖片描述

四、其他影像操作函式：

1）waitKey()函式：

呼叫 waitKey() 會進入一個訊息回圈，來等待運行視窗上的按鍵動作命令，

2）cvtColor()函式：

將影像從一個顏色空間轉換為另一個顏色空間，其中源影像存盤在兩個平面中，

3）Filp()函式：

選定軸翻轉，0為x軸，即垂直翻轉；1為y軸，即水平翻轉；
寫法：flip(src, dst, 0);

還有很多函式，等你來使用，這里不一一贅述了！

總結

本文講述了影像的遍歷，影像怎么選取ROI區域，影像的混合操作，以及其他小知識點！

如有錯誤，敬請指教！
