第五章 氣體的高速流動
05-01 一元流動基本方程
研究流動的目的
- 分析阻力的特性
- 分析動力的特性
- 分析升力的特性
- 分析傳熱的特性
一元、二元、三元流動
- 一元運動：x方向
- 二元運動：x、y方向
- 三元運動：x、y、z方向
1、一元流動的質量方程

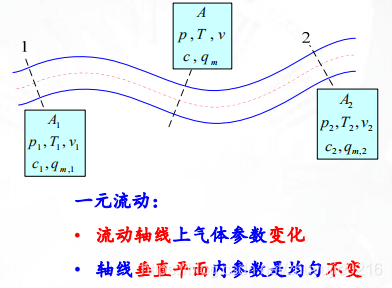

一元流動的定義:

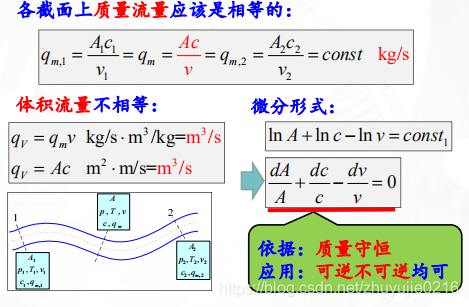

質量方程（宏觀形式與微分形式）：
適用范圍：

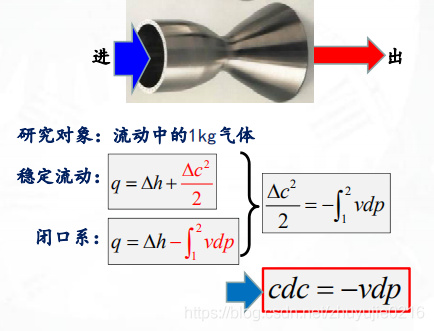

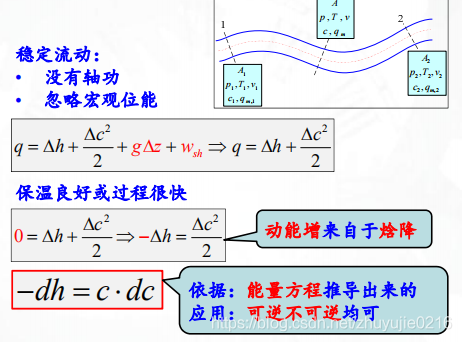

2、一元流動的能量方程
3、一元流動的其他方程
（1）狀態方程
-
任何工質
-
理想氣體

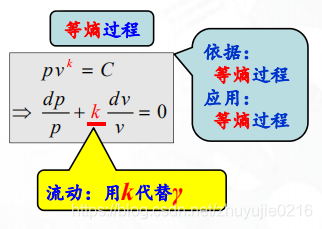

（2）程序方程
等熵程序：

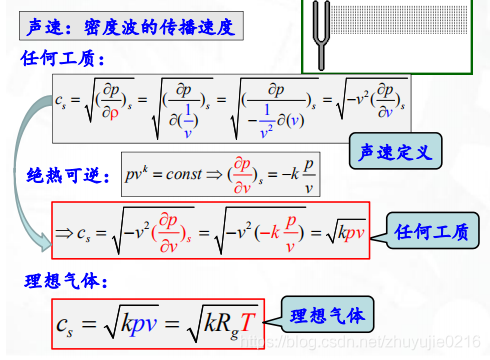

（3）聲速方程
分為任何工質和理想氣體兩種：

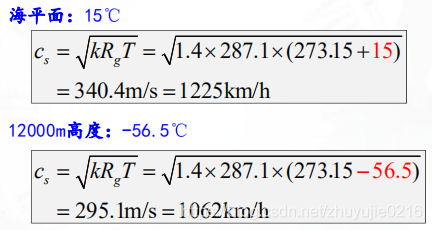

對于一種確定的理想氣體，其聲速取決于溫度
常識：聲速一般都在幾百米每秒
（4）馬赫數方程
- 物理學定義
- 軍事學定義
05-02 等熵流動的基本規律

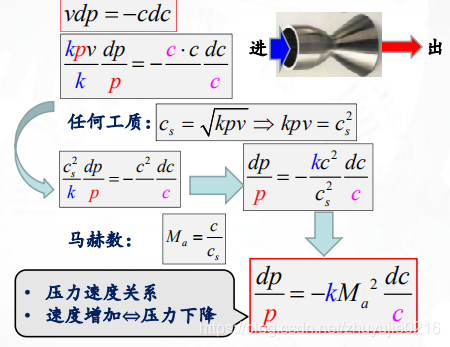

1、等熵流動的壓力速度關系
速度增加，壓力下降：

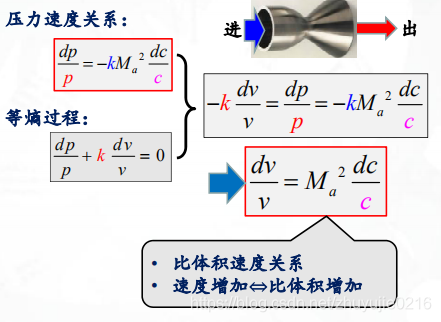

2、等熵流動的比體積速度關系
速度增加，比體積增加：

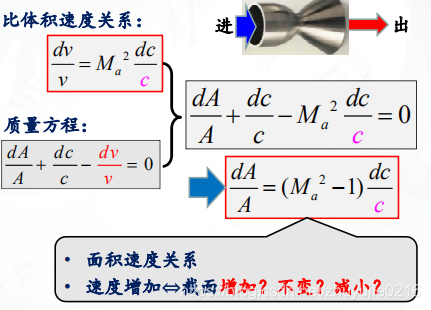

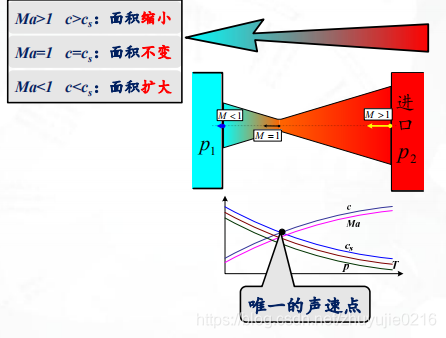

3、等熵流動的面積速度關系
和Ma與1的大小關系有關：

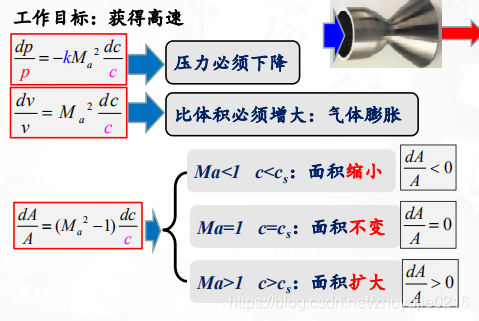

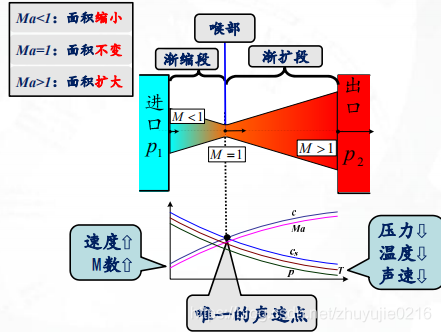

4、噴管的定性規律
注意各引數的變化特點：
噴管的分類：縮放噴管、減縮噴管

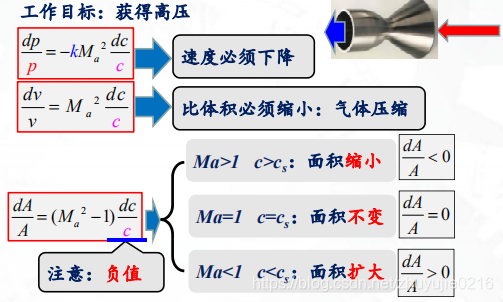

5、擴壓管的定性規律
注意各引數的變化特點（與噴管相反）：

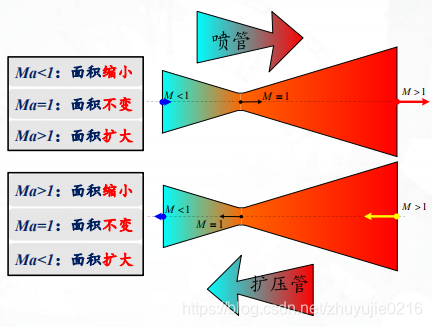

6、噴管與擴壓管的比較

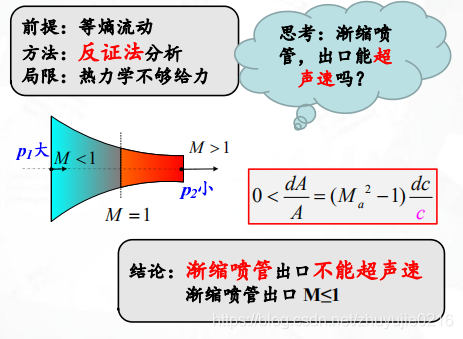

7、反證法證明減縮噴管出口不能是超聲速
05-03 滯止程序與滯止引數

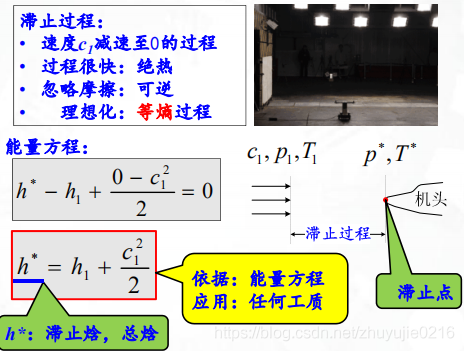

1、什么是滯止程序
等熵程序
2、滯止引數的計算
結論：焓增大，溫度升高，壓力升高

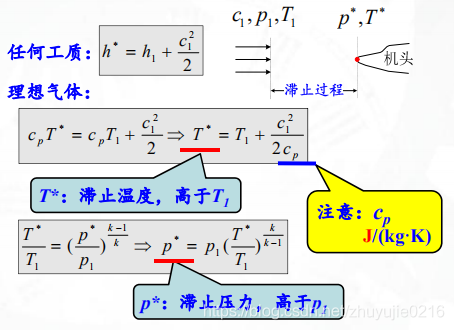

1. 理想氣體，由速度計算焓，再由焓計算滯止溫度，由等熵程序的特點得滯止壓力:

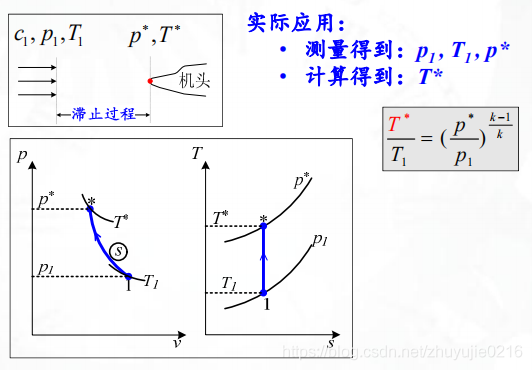

2. 實際應用中，測量得到的是p1、T1、p*，可由等熵程序的特點求得滯止溫度：

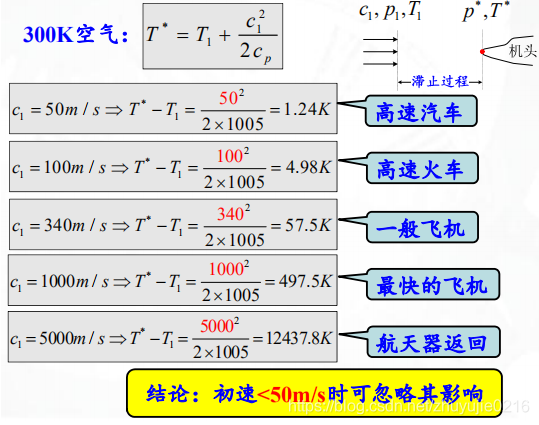

典型程序的滯止溫度：
05-04 等熵流動的臨界狀態

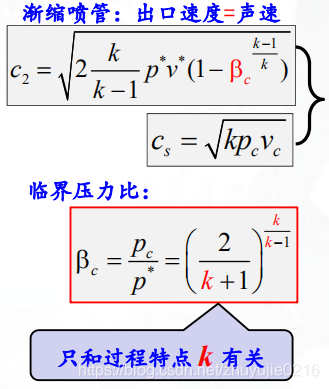

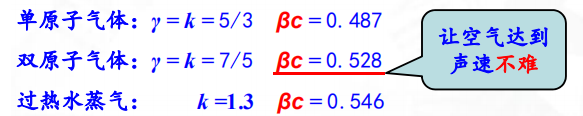

臨界壓力比：

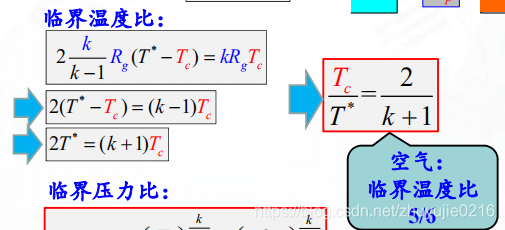

臨界溫度比：
臨界狀態下的出口壓力和出口速度：
