MATLAB與Arduino通訊，點亮雙色LED
- Arduino硬體入門
- 安裝步驟:
- 實驗介紹:
- 所需的硬體：
- 模型的建立：
Arduino硬體入門
安裝步驟:
一、安裝MATLAB官方支持的Arduino ?硬體支持包，

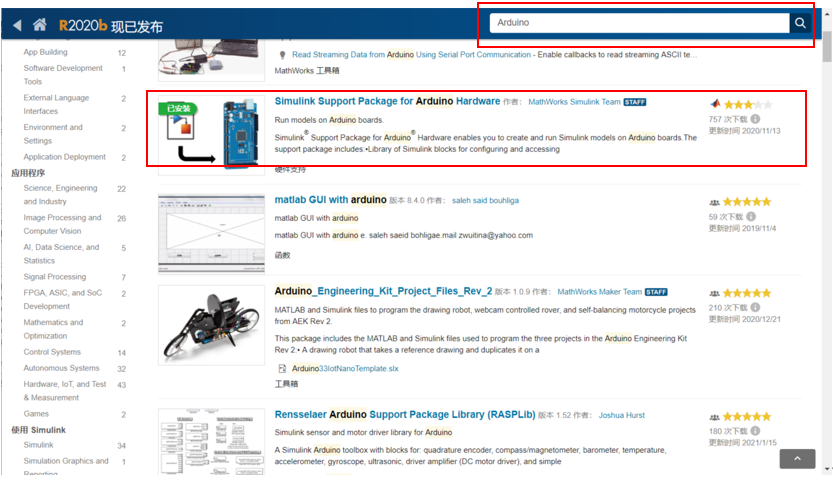

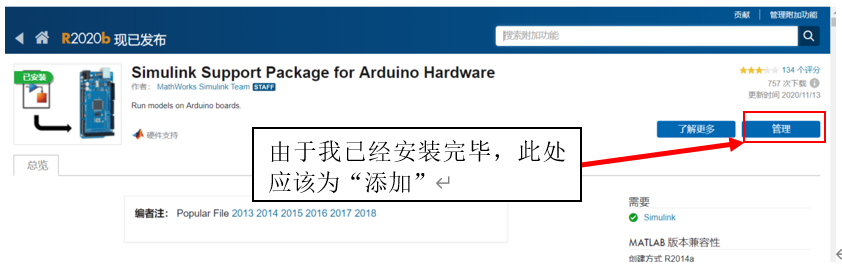

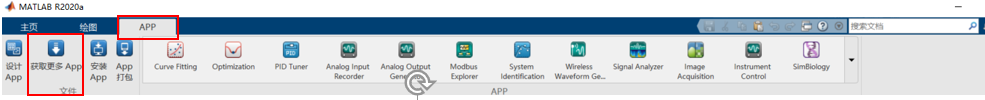

1、打開MATLAB軟體，獲取Arduino硬體支持包，
2、安裝完畢后，會提示進行Arduino配對連接，這里插上Arduino板子之后，一直點擊下一步即可，
實驗介紹:
用于Arduino硬體的Simulink支持包使您能夠在Arduino板上創建和運行Simulink模型，該目標包括一個Simulink模塊庫，用于配置和訪問Arduino傳感器，執行器和通信介面，此外，該目標使您能夠從開發演算法的相同Simulink模型監視和調整Arduino板上運行的演算法，
所需的硬體：
Arduino開發板
USB線
LED雙色燈（和上一篇博客的硬體燈一樣）
模型的建立：

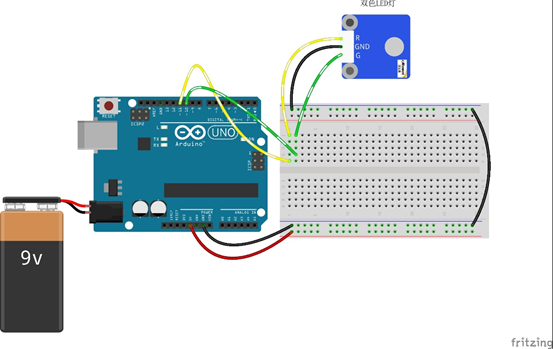

步驟一：硬體連接，如圖所示
步驟二：為Arduino硬體創建模型

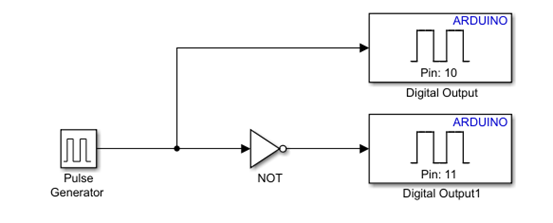

1.在MATLAB中，新建 Simulink Model，
2.將Pulse Generator模塊從Simulink Sources庫拖動到模型中；NOT模塊位于Quick Insert > Logic and Bit Operations，
3.雙擊Pulse Generator塊，將“脈沖型別”的引數設定為“基于采樣”，并將“采樣時間”引數設定為5秒，占空比為50%，
4.將Digital Output塊拖到模型,塊設定硬體對應的Pin，
5.將Pulse Generator模塊連接到Digital Output模塊，
步驟三：配置和運行模型
1、 用USB電纜將Arduino板連接到計算機，
2、 在Simulink模型中，單擊“仿真”>“模型配置引數”以打開“配置引數”對話框，

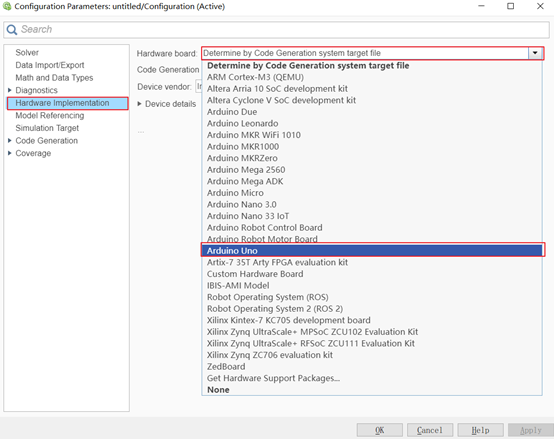

3、 選擇“Hardware Implementation”，然后從“硬體板”引數串列中選擇所需的Arduino硬體，

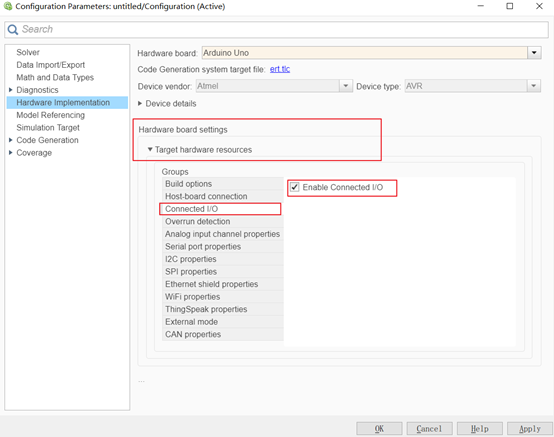

4、 確認一下是否連接IO，之后單擊ok
5、 在Simulink模型中，單擊HARDWARE工具列上的Deploy to Hardware按鈕，該模型現在將部署到連接的Arduino硬體上，
6、 查看連接到Pin10、Pin11的LED是否成功點亮，紅綠交替，
