大一零基礎搞藍橋杯單片機組，多天以來，感覺上手挺難的，將自己的學習筆記拿出來分享
首先是建工程，我用的單片機是IAP15F2K61S2型號的，建的工程是IA89C52的

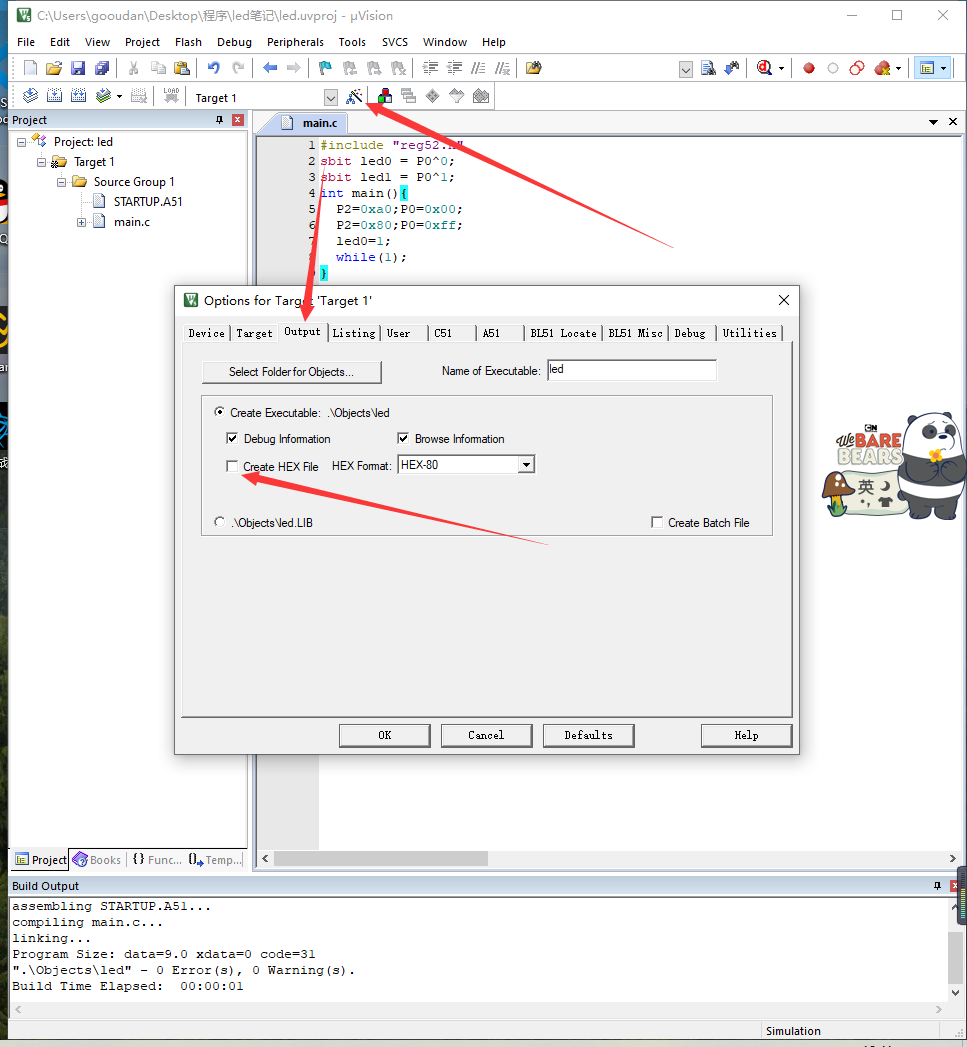

新建一個檔案，保存名稱是main.c，接下來一個曾經困擾我的一個設定就是hex檔案的生成，我們可以這樣設定
點上去后我開始寫第一個程式，點亮我的開發板上第一個led燈：
#include "reg52.h"
sbit led0 = P0^0;//定義led0，也就是P0的零號引腳
sbit led1 = P0^1;
int main(){
P2=0xa0;P0=0x00;
P2=0x80;P0=0xff;//初始化，暫時不講了，這里意思是關掉蜂鳴器，P0口轉向led燈并全部關閉
led0=0;//點亮led0，這里1為關閉0為開
while(1);
}

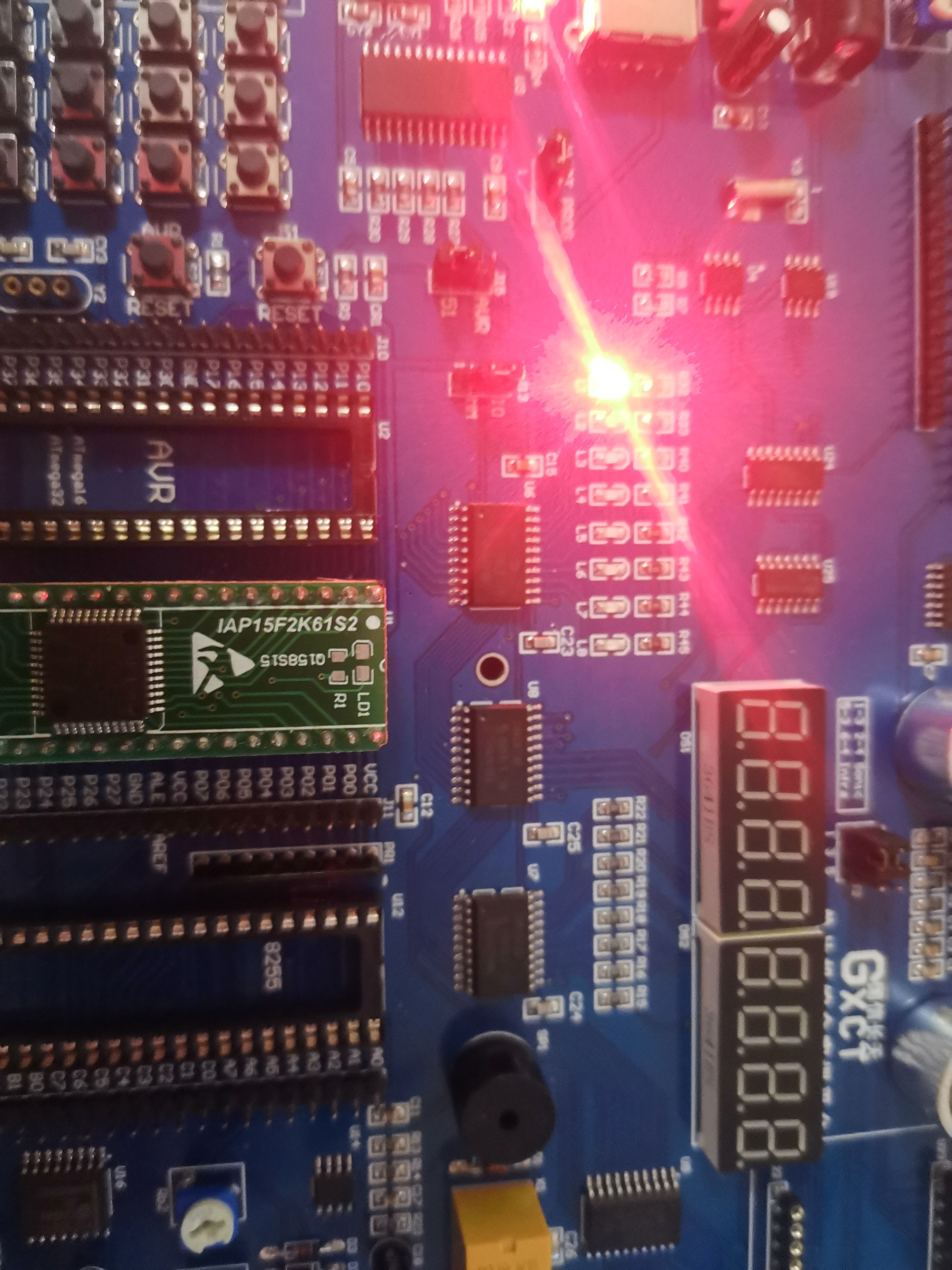

結果圖：
下面講一下16進制
也就是滿16進一，對應關系：
| 1 | 1 |
|---|---|
| 2 | 2 |
| 3 | 3 |
| 4 | 4 |
| … | … |
| 10 | A/a |
| 11 | B/b |
| 12 | C/c |
| 13 | D/d |
| 14 | E/e |
| 15 | F/f |
然后下面再寫一個前面4個燈一起亮的程式
我們知道0,1代表的是燈亮滅，那么四位的二進制數字代表的就是四個燈，也就是為什么使用十六進制
有很多器件也是8個引腳，所以0X**十六進制可以廣泛應用于單片機
#include "reg52.h"
sbit led0 = P0^0;
sbit led1 = P0^1;
int main(){
P2=0xa0;P0=0x00;
P2=0x80;P0=0xff;
P0=0xf0;//11110000對應的燈
while(1);
}

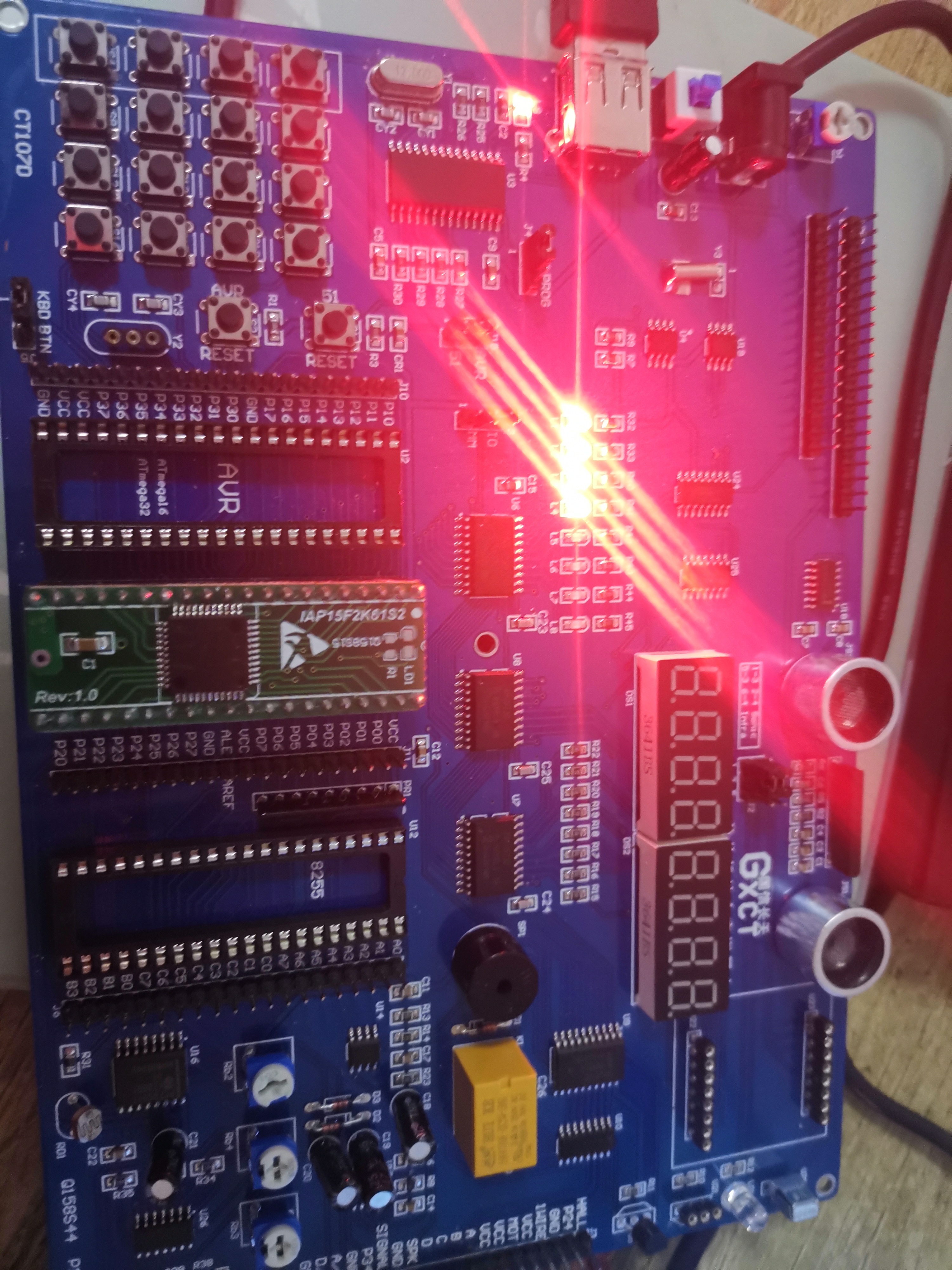

效果圖：
以此推的話P0=0x55就是偶數燈亮，0xaa就是奇數燈亮
接下來我們開始寫流水燈
先介紹一下延時的方法，要么就是計數器，中斷程式，要么就是延時函式
計數器和中斷程式后面寫，先講個最簡單的也就是延時函式，通過慷訓圈，讓程式延時，原理就是處理每條陳述句cpu都需要一定時間處理，通過慷訓圈那么可以輕松延時
以下是計算回圈次數的方法
1.先計算你單片機的振蕩（時鐘）周期 T= 1/晶振（11.0592MHZ）
2.一次 i - -操作為12T
3.忽略變數定義，上述延時函式共需時間：921z12T
4.帶入T：92112T*z 約為 z ms
可以輕松計算，那么實作延時流水燈的方法已經浮現了
以下是最初的程式
#include "reg52.h"
sbit led0 = P0^0;
sbit led1 = P0^1;
sbit led2 = P0^2;
sbit led3 = P0^3;
sbit led4 = P0^4;
sbit led5 = P0^5;
sbit led6 = P0^6;
sbit led7 = P0^7;
void delayms(unsigned int ms){
unsigned int i;
while(ms--){
for(i=0;i<628;i++);
}
}
int main(){
P2=0xa0;P0=0x00;
P2=0x80;P0=0xff;
while(1){
led7=1;
led0=0;
delayms(500);
led1=0;
led0=1;
delayms(500);
led2=0;
led1=1;
delayms(500);
led3=0;
led2=1;
delayms(500);
led4=0;
led3=1;
delayms(500);
led4=1;
led5=0;
delayms(500);
led5=1;
led6=0;
delayms(500);
led6=1;
led7=0;
delayms(500);
}
}
效果視頻就不播放了
但是這個程式是不是有點冗長呢？
那么看這樣
led0顯示是P0狀態是11111110
led1顯示是P0狀態是11111101
led2顯示是P0狀態是11111011
…
那么我們想到左移右移運算子
我們只需要讓1往左移i位是不是就可以了然后取反就是我們所要的情況
下面上碼！
#include "reg52.h"
sbit led0 = P0^0;
sbit led1 = P0^1;
sbit led2 = P0^2;
sbit led3 = P0^3;
sbit led4 = P0^4;
sbit led5 = P0^5;
sbit led6 = P0^6;
sbit led7 = P0^7;
void delayms(unsigned int ms){
unsigned int i;
while(ms--){
for(i=0;i<628;i++);
}
}
int main(){
unsigned int i;
P2=0xa0;P0=0x00;
P2=0x80;P0=0xff;
while(1){
for(i=0;i<8;i++){
P0=~(1<<i);
delayms(500);
}
}
}
好了，這樣流水燈就做出來了
今天就到這吧
