電感經常用在CLC π型濾波、LC振蕩、DC-DC續流等電路中，本文簡單介紹電感的選型，

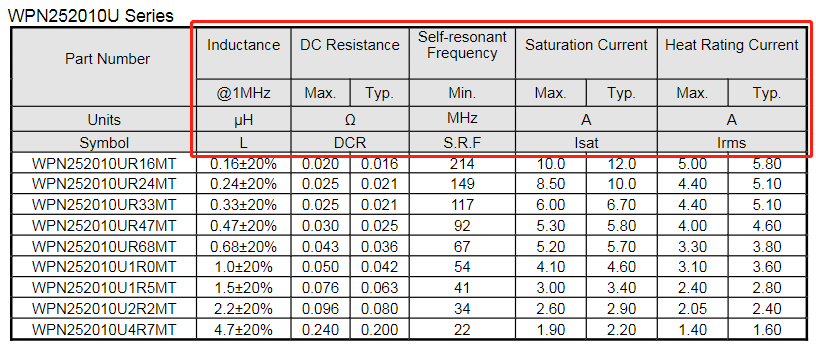

以Sunlord的電感SPEC為例，電感主要有五大引數，
L：感值，一般誤差有10%或者20%，測驗條件是1MHz頻率，
DCR：DC Resistance，直流電阻，
DCR可以理解為寄生引數，和電感的封裝大小以及感值有很大關系，選型時最好選擇較小DCR的電感，
一般情況下：
- 電感感值相同，尺寸越小，DCR越大，
- 電感尺寸相同，感值越大，DCR越大，
- 電感感值相同，有磁屏蔽的電感，DCR小于沒有磁屏蔽的電感，
SRF：自諧振頻率，因為電感寄生電容的存在，會發生LC振蕩，同電容一樣，只有在特定的頻率下，才能發揮電感的特性，按照經驗值，SRF一般是信號頻率的10倍，此時的電感特性發揮的比較好，
Isat：電感飽和電流，電感感值下降30%時所容許的直流電流，
Irms&#
