1. 前言：

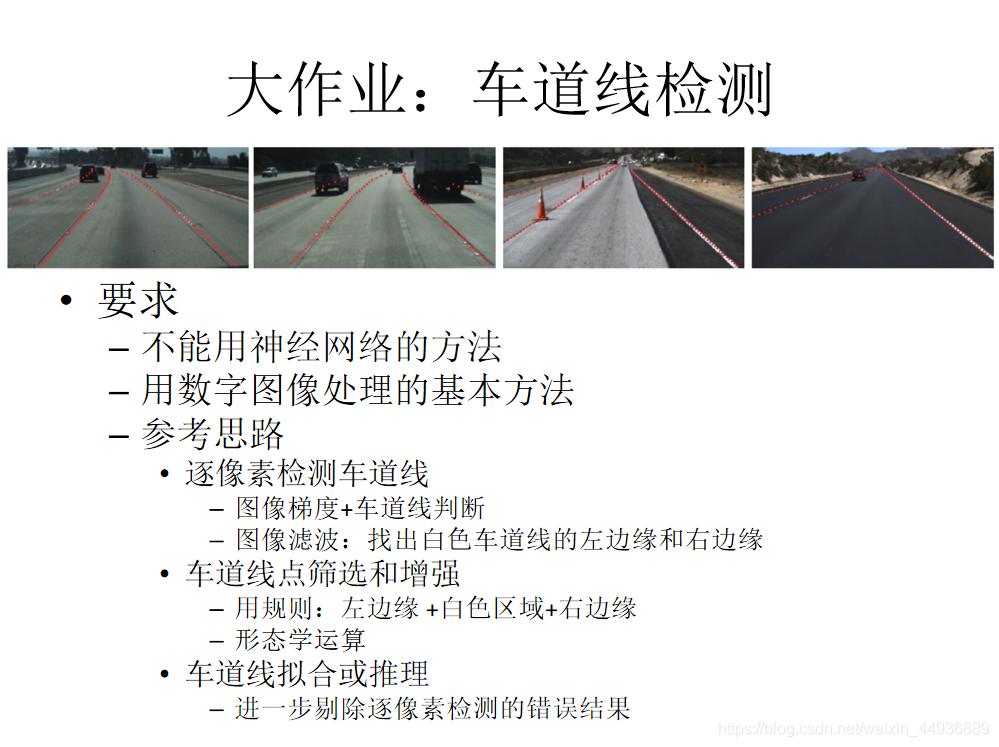

沒錯這又是大作業，這次是數字影像處理的作業：

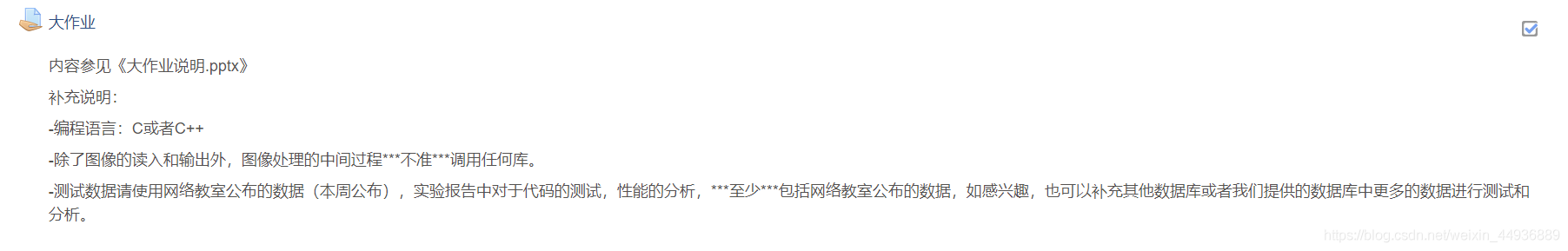

本來打算用 LaneNet 搞定，結果發現要求是：

1. 不能用神經網路（即不能用影像分割演算法了）；
2. 除讀取和顯示影像，不能用Opencv（即不能調包）；

所以只能老老實實手寫那些影像處理代碼了，

2. 基本思路：

目前的基本思路如下：

1. 將影像轉到灰度圖；
2. 使用直方圖均衡化預處理影像；
3. 使用閾值分割方法繪制車道線二值圖；
4. 對二值圖使用中值濾波去除噪點；
5. 對二值圖使用邊緣檢測算子進行濾波操作；
6. 使用霍夫變換進行直線檢測；
7. 使用聚類演算法聚集直線束（還沒寫）；

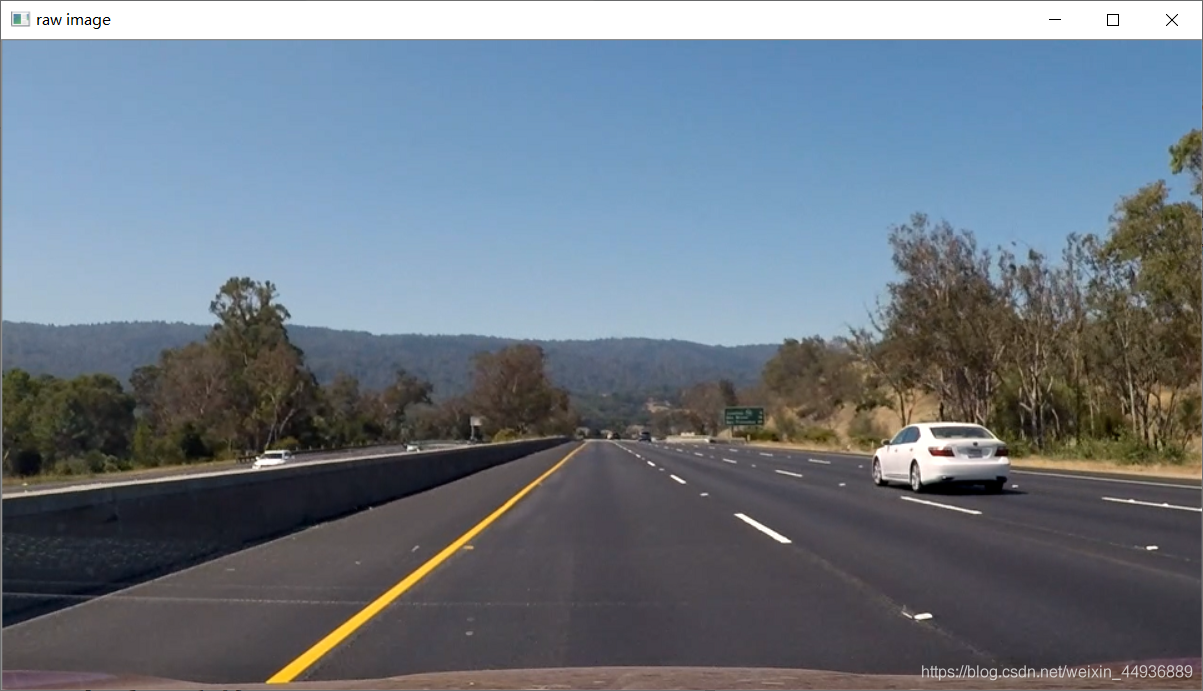

原圖：

3. 灰度圖變換：

cv::Mat Color2Gray(cv::Mat src_image)
{
	cv::Mat gray_image(src_image.rows, src_image.cols, CV_8UC1);
	if (src_image.channels() != 1)
	{
		for (int i = 0; i < src_image.rows; i++)
			for (int j = 0; j < src_image.cols; j++)
				gray_image.at<uchar>(i, j) = (src_image.at<cv::Vec3b>(i, j)[0] + src_image.at<cv::Vec3b>(i, j)[1] + src_image.at<cv::Vec3b>(i, j)[2]) / 3;
	}
	else
		gray_image = src_image.clone();
	return gray_image;

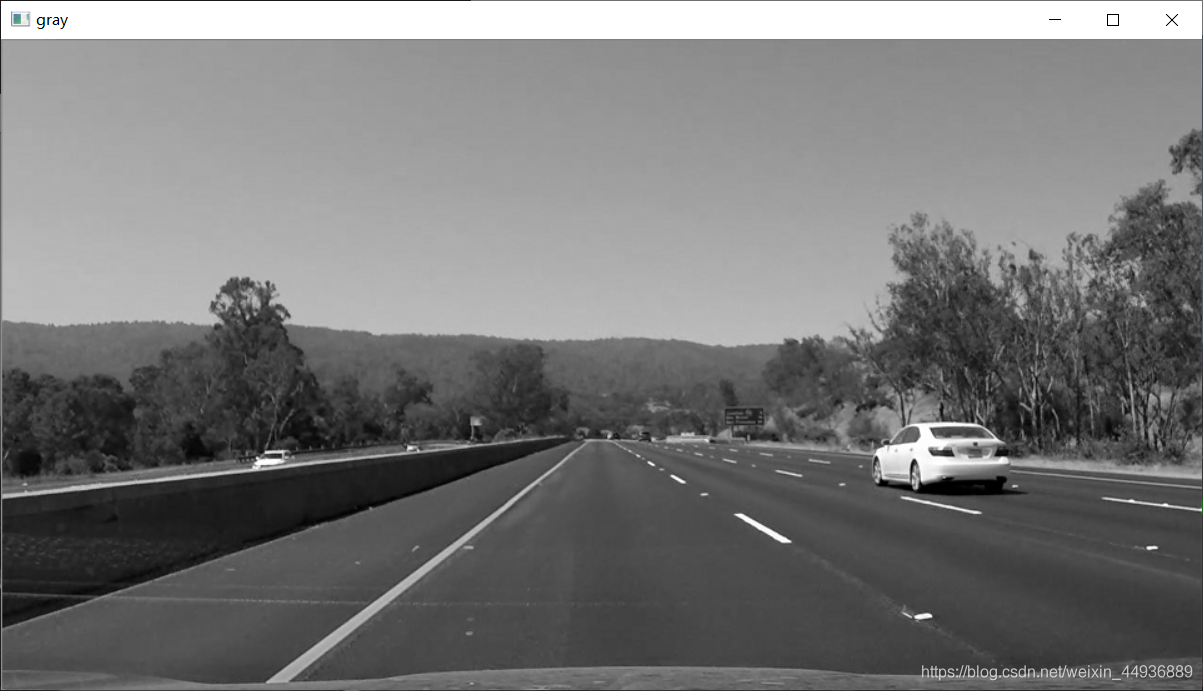

效果：

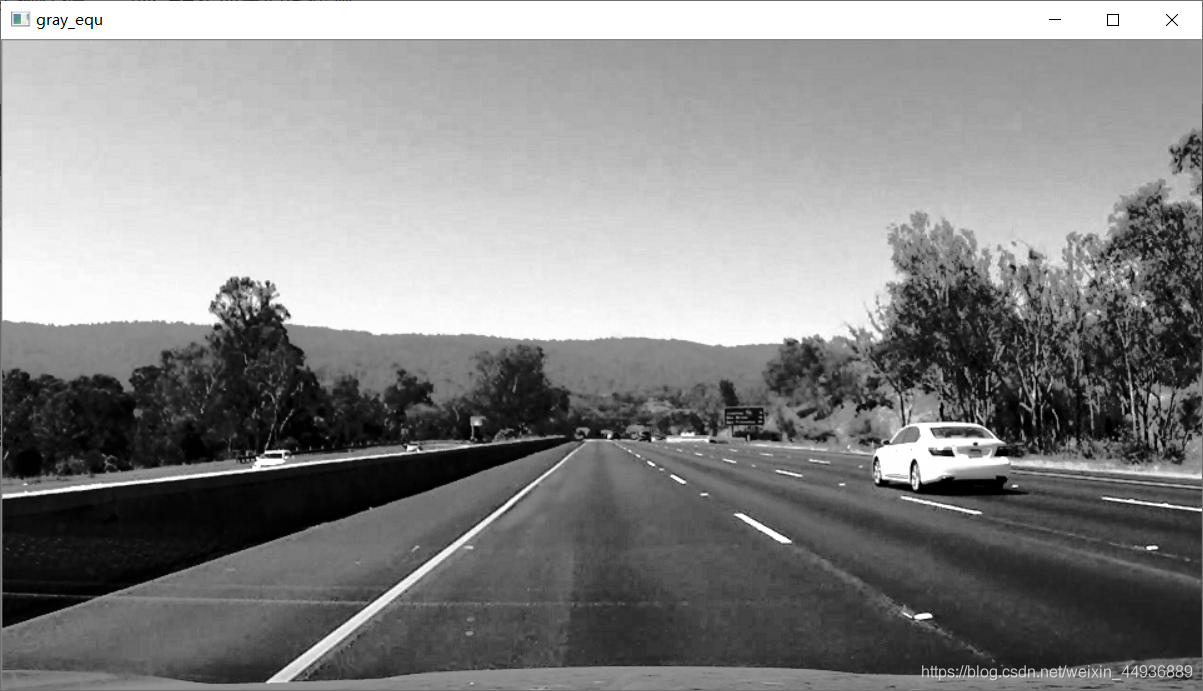

4. 直方圖均衡化：

cv::Mat equalize_hist(cv::Mat input) {
	cv::Mat output = input.clone();
	int gray_sum = input.cols * input.rows;
	int gray[256] = { 0 };  //記錄每個灰度級別下的像素個數
	double gray_prob[256] = { 0 };  //記錄灰度分布密度
	double gray_distribution[256] = { 0 };  //記錄累計密度
	int gray_equal[256] = { 0 };  //均衡化后的灰度值
	//統計每個灰度下的像素個數
	for (int i = 0; i < input.rows; i++)
	{
		uchar* p = input.ptr<uchar>(i);
		for (int j = 0; j < input.cols; j++)
		{
			int vaule = p[j];
			gray[vaule]++;
		}
	}
	//統計灰度頻率
	for (int i = 0; i < 256; i++)
	{
		gray_prob[i] = ((double)gray[i] / gray_sum);
	}
	//計算累計密度
	gray_distribution[0] = gray_prob[0];
	for (int i = 1; i < 256; i++)
	{
		gray_distribution[i] = gray_distribution[i - 1] + gray_prob[i];
	}

	//重新計算均衡化后的灰度值
	for (int i = 0; i < 256; i++)
	{
		gray_equal[i] = (uchar)(255 * gray_distribution[i] + 0.5);
	}
	//直方圖均衡化,更新原圖每個點的像素值
	for (int i = 0; i < output.rows; i++)
	{
		uchar* p = output.ptr<uchar>(i);
		for (int j = 0; j < output.cols; j++)
		{
			p[j] = gray_equal[p[j]];
		}
	}
	return output;
}

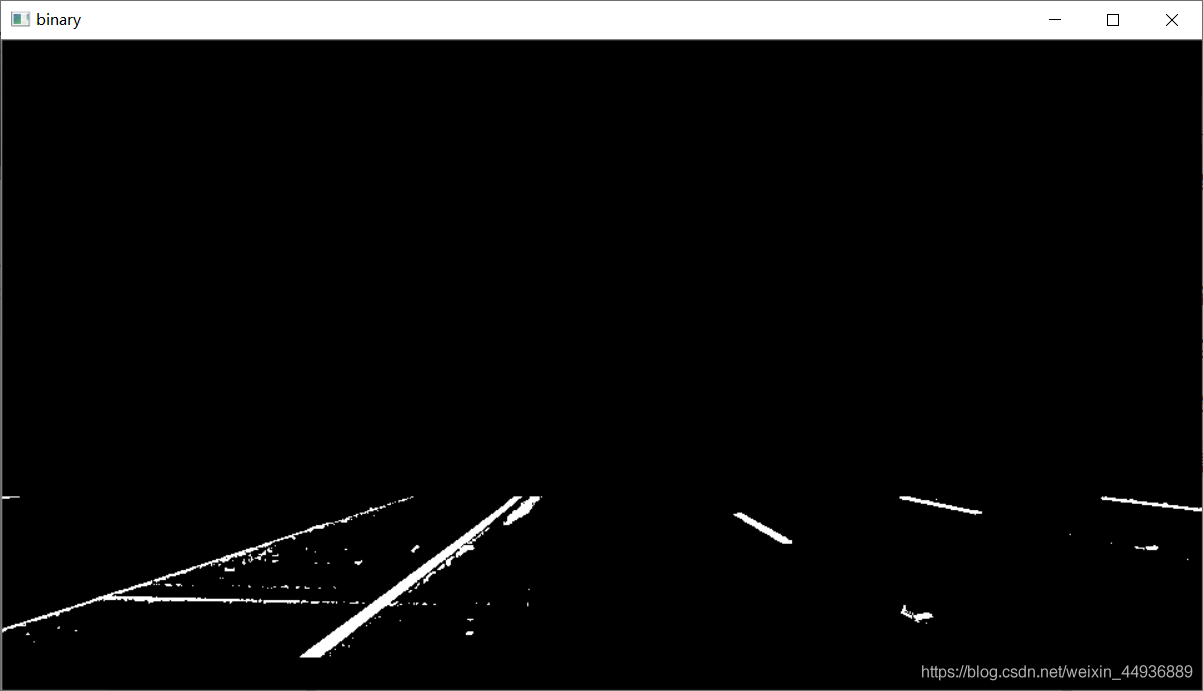

5. 閾值分割：

cv::Mat Image2Binary(cv::Mat src_image, int threshold, float init_h, float end_h) {
	int value;
	float start_i = init_h*float(src_image.rows);
	float end_i = end_h * float(src_image.rows);
	cv::Mat binary_image(src_image.rows, src_image.cols, CV_8UC1);
	for (int i = 0; i < src_image.rows; i++) {
		for (int j = 0; j < src_image.cols; j++) {
			value = src_image.at<uchar>(i, j);
			if (value > threshold && i > start_i && i < end_i) {
				binary_image.at<uchar>(i, j) = 255;
			}
			else {
				binary_image.at<uchar>(i, j) = 0;
			}
		}
	}
	return binary_image;
}

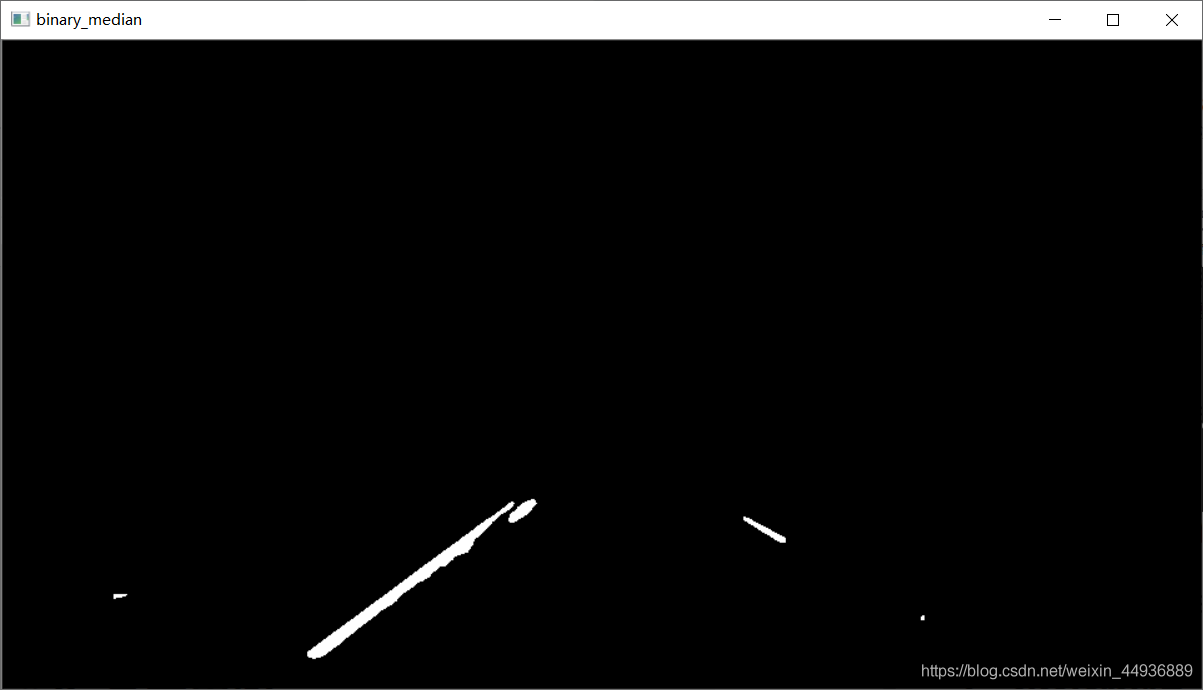

6. 中值濾波：

cv::Mat BiMedianBlur(cv::Mat src_image, int size) {
	int count_w, count_b, value, ds=(size-1)/2;
	cv::Mat result(src_image.rows, src_image.cols, CV_8UC1);
	for (int i = 0; i < src_image.rows; i++) {
		for (int j = 0; j < src_image.cols; j++) {
			count_w = 0;
			count_b = 0;
			for (int di = -ds; di < ds; di++) {
				for (int dj = -ds; dj < ds; dj++) {
					if (i + di >= 0 && j + dj >= 0) {
						if (i + di < src_image.rows && j + dj < src_image.cols) {
							value = src_image.at<uchar>(i+di, j+dj);
							if (value == 0) {
								count_b += 1;
							}
							else {
								count_w += 1;
							}
						}
					}
				}
			}
			if (count_b > count_w) {
				result.at<uchar>(i, j) = 0;
			}
			else {
				result.at<uchar>(i, j) = 255;
			}
		}
	}
	return result;
}

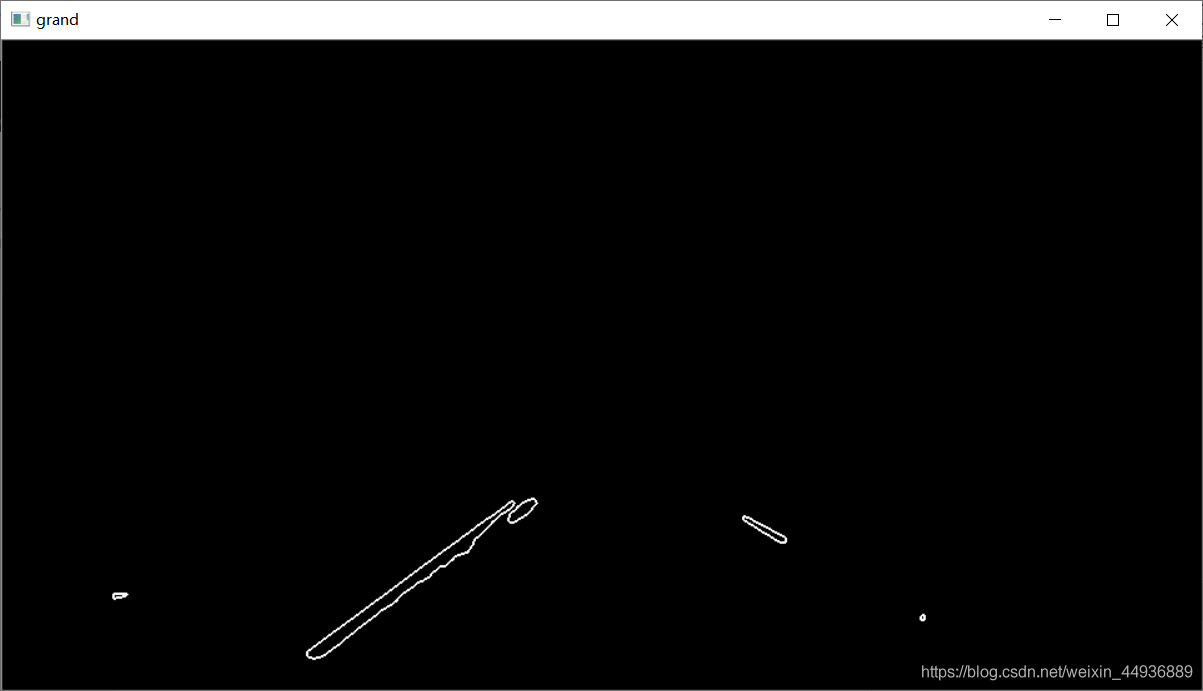

7. 邊緣檢測：

cv::Mat ConvLap(cv::Mat src_image, int thresh) {
	int value;
	cv::Mat result = cv::Mat::zeros(src_image.size(), CV_8U);
	for (int i = 1; i < src_image.rows - 1; i++) {
		for (int j = 1; j < src_image.cols - 1; j++) {
			value = -4 * src_image.at<uchar>(i, j);
			value += src_image.at<uchar>(i - 1, j);
			value += src_image.at<uchar>(i + 1, j);
			value += src_image.at<uchar>(i, j - 1);
			value += src_image.at<uchar>(i, j + 1);
			if (value < 0) {
				value = -value;
			}
			if (value > thresh) {
				value = 255;
			}
			else
			{
				value = 0;
			}
			result.at<uchar>(i, j) = value;
		}
	}
	return result;
}

8. 直線檢測：

std::vector<float> hough_line_v(cv::Mat img, int threshold)
{
	int row, col;
	int i, k;
	//引數空間的引數極角angle(角度)，極徑p;
	int angle, p;

	//累加器
	int **socboard;
	int *buf;
	int w, h;
	w = img.cols;
	h = img.rows;
	int Size;
	int offset;
	std::vector<float> lines;
	//申請累加器空間并初始化
	Size = w * w + h * h;
	Size = 2 * sqrt(Size) + 100;
	offset = Size / 2;
	socboard = (int **)malloc(Size * sizeof(int*));
	if (!socboard)
	{
		printf("mem err\n");
		return lines;
	}

	for (i = 0; i < Size; i++)
	{
		socboard[i] = (int *)malloc(181 * sizeof(int));
		if (socboard[i] == NULL)
		{
			printf("buf err\n");
			return lines;
		}
		memset(socboard[i], 0, 181 * sizeof(int));
	}

	//遍歷影像并投票
	int src_data;
	p = 0;
	for (row = 0; row < img.rows; row++)
	{
		for (col = 0; col < img.cols; col++)
		{
			//獲取像素點
			src_data = img.at<uchar>(row, col);

			if (src_data == 255)
			{
				for (angle = 0; angle < 181; angle++)
				{
					p = col * cos(angle * PI / 180.0) + row * sin(angle * PI / 180.0) + offset;

					//錯誤處理
					if (p < 0)
					{
						printf("at (%d,%d),angle:%d,p:%d\n", col, row, angle, p);
						printf("warrning!");
						printf("size:%d\n", Size / 2);
						continue;
					}
					//投票計分
					socboard[p][angle]++;

				}
			}
		}
	}

	//遍歷計分板，選出符合閾值條件的直線
	int count = 0;
	int Max = 0;
	int kp, kt, r;
	kp = 0;
	kt = 0;
	for (i = 0; i < Size; i++)//p
	{
		for (k = 0; k < 181; k++)//angle
		{
			if (socboard[i][k] > Max)
			{
				Max = socboard[i][k];
				kp = i - offset;
				kt = k;
			}

			if (socboard[i][k] >= threshold)
			{
				r = i - offset;
				//lines_w.push_back(std::);
				lines.push_back(-1.0 * float(std::cos(k*PI / 180) / std::sin(k*PI / 180)));
				lines.push_back(float(r)/std::sin(k*PI / 180));
				count++;
			}
		}
	}
	//釋放資源
	for (int e = 0; e < Size; e++)
	{
		free(socboard[e]);
	}
	free(socboard);
	return lines;
}

9. 后續思路：

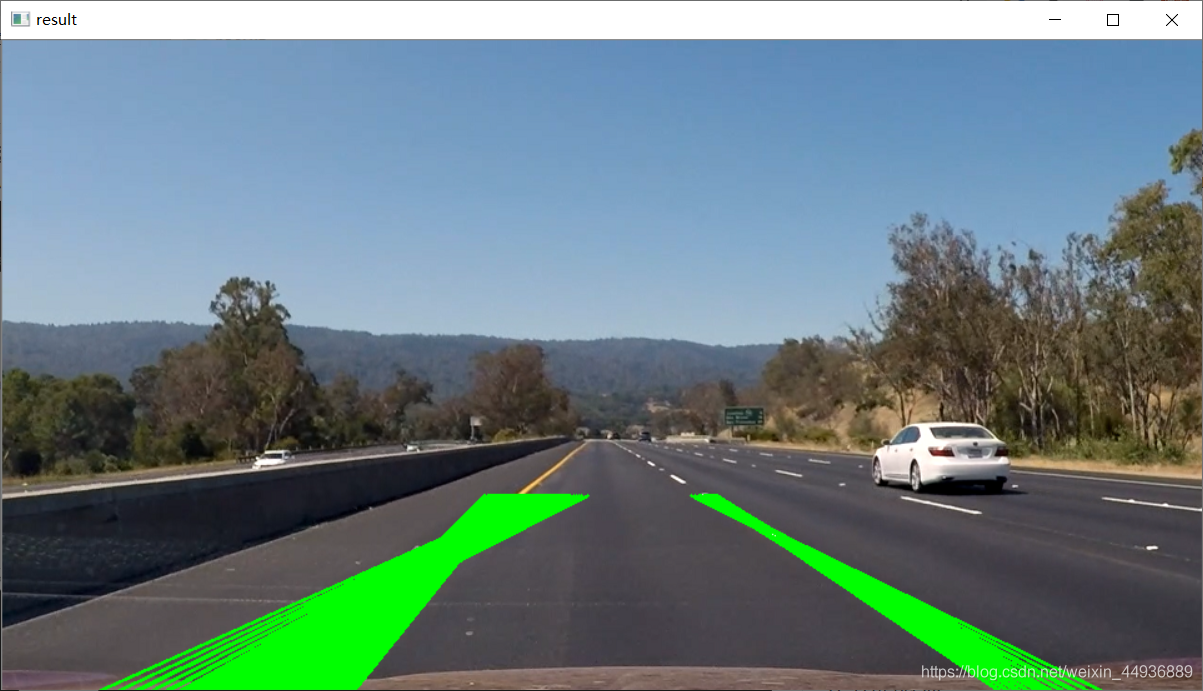

可以看到，上面的處理其實效果還ok，但是我們也錯過了一些其他的直線，

后續的思路可以觀察這張圖：

1. 我們可以減小中值濾波器大小，二而使用自定義算子去去除水平的干擾線；
2. 對不同的連通區域分別生成二值圖，然后分別做霍夫變換，防止交叉線的產生；
3. 暫時還沒有別的思路了，
