一文打盡埠復用 VS Haproxy埠復用

出品｜MS08067實驗室（www.ms08067.com)

本文作者：Spark（Ms08067內網安全小組成員）

1.概述

??Haproxy是一個使用c語言開發的高性能負載均衡代理軟體，提供tcp和http的應用程式代理，免費、快速且可靠，
??類似frp，使用一個組態檔+一個server就可以運行，

優點：

• 大型業務領域應用廣泛
• 支持四層代理（傳輸層）以及七層代理（應用層）
• 支持acl（訪問控制串列），可靈活配置路由
• windows使用cygwin編譯后可運行（可跨平臺）

??訪問控制串列（Access Control Lists，ACL）是應用在路由器介面的指令串列，這些指令串列用來告訴路由器哪些資料包可以接受，哪些資料包需要拒絕，

2.配置

??官方配置手冊：
??https://cbonte.github.io/haproxy-dconv/2.2/configuration.html
??組態檔由全域配置和代理配置組成：

全域配置（global）：

• 定義haproxy行程管理安全及性能相關的引數

代理設定（proxies）：

• defaults
  • 為其他配置段提供默認引數，默認配置引數可由下一個"defaults"重新設定
• frontend
  • 定義一系列監聽的套接字，這些套接字可接受客戶端請求并與之建立連接
• backend
  • 定義"后端"服務器，前端代理服務器將會把哭護短的請求調度至這些服務器
• listen
  • 定義監聽的套接字和后端的服務器，類似于將frontend和backend段放在一起

示例：

global
defaults
  log global
  mode tcp
  option dontlognull
  timeout connect 5000
  timeout client 50000
  timeout server 50000

frontend main
  mode tcp
  bind *:8888
  option forwardfor except 127.0.0.1
  option forwardfor header X‐Real‐IP

# 配置acl規則
  acl is‐proxy‐now urlp_reg(proxy) ^(http|https|socks5)$
# 分發到對應的backend
  use_backend socks5 if is‐proxy‐now
  use_backend http
backend socks5
  mode tcp
  timeout server 1h
  server ss 127.0.0.1:50000
backend http
  mode tcp
  server http 127.0.0.1:80

??重點關注frontend和backend，
??Frontend中需要撰寫acl規則，配置轉發，比如，當http流量來的時候，轉發給web服務；當rdp流量來的時候，轉發給rdp服務，
??Backend中需要撰寫具體的操作，就是轉達到哪個目標的哪個埠，

3.思路

(1) 思路一（通用）

??撰寫acl規則，在四層（傳輸層）進行負載，根據協議型別進行分發，例如：遇到http流量發送給http服務，遇到rdp發送給rdp服務等，

(2) 思路二

??撰寫acl規則，在七層（應用層）進行負載，判斷應用型別進行分發，例如，遇到http分發到http服務，否則發送到xxx服務，

4.步驟

以思路一為例：

1. 通過wireshark捕獲tpkt（應用層資料傳輸協議）資訊
2. 撰寫acl規則路由進行流量分發
3. 添加后端server
4. 原始介面接管
5. 完成

4.1 捕獲tpkt

??關于tpkt可百度或查看參考鏈接
??三次握手后，開始應用層資料傳輸，
??使用wireshark抓包：

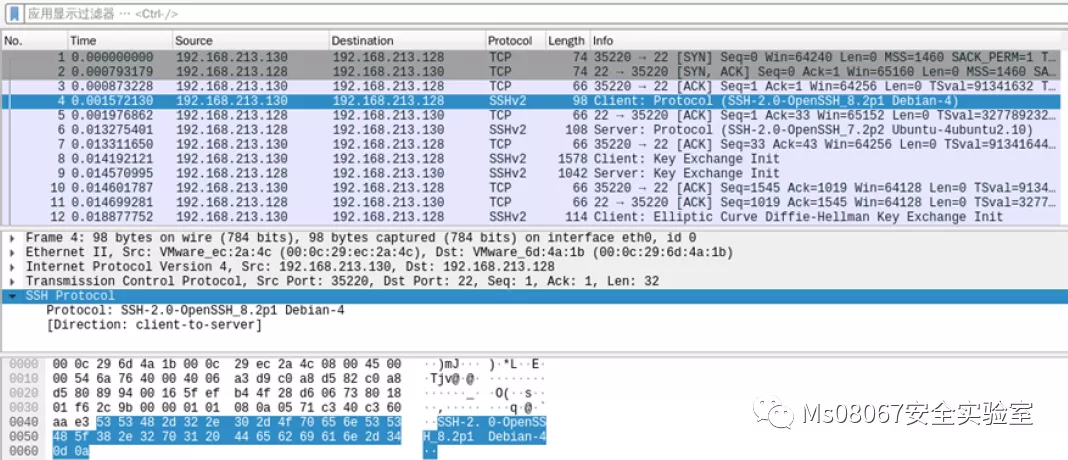

ssh協議：

??前三個包為三次握手，第四個包的起始三位，便是我們需要的tpkt，例如ssh為535348，

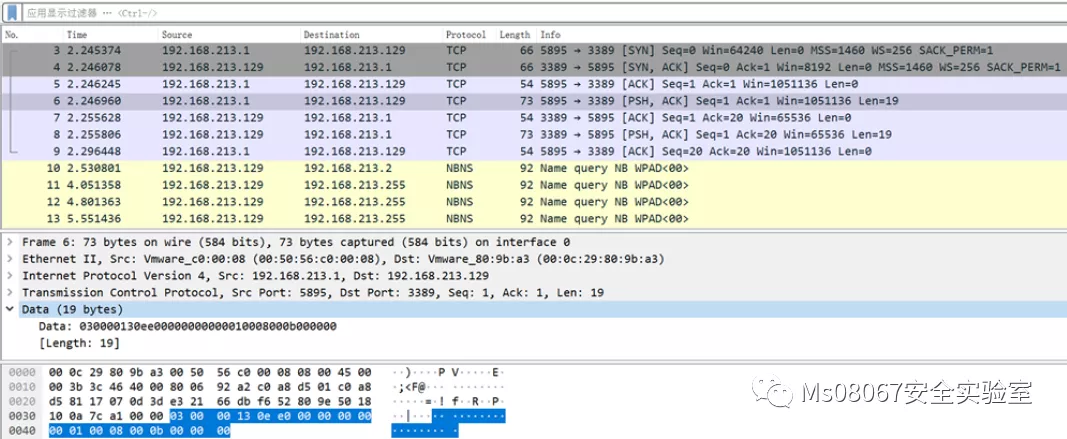

rdp協議：030000

速查：

4.2 撰寫acl規則

global
defaults
  timeout connect 5000
  timeout client 50000
  timeout server 50000
frontend main
  mode tcp
  bind *:8888
# 重點：撰寫acl規則進行轉發
  tcp‐request inspect‐delay 3s
  acl is_http req.payload(0,3) ‐m bin 474554 504f53 505554 44454c 4f5054 484541 434f4e 545241
  acl is_ssh req.payload(0,3) ‐m bin 535348
  acl is_rdp req.payload(0,3) ‐m bin 030000
# 設定四層允許通過
  tcp‐request content accept if is_http
  tcp‐request content accept if is_ssh
  tcp‐request content accept if is_rdp
  tcp‐request content accept
# 分發到對應的backend
  use_backend http if is_http
  use_backend ssh if is_ssh
  use_backend rdp if is_rdp
  use_backend socks5
backend socks5
  mode tcp
  timeout server 1h
  server ss 127.0.0.1:50000
backend http
  mode tcp
  server http 127.0.0.1:80
backend ssh
  mode tcp
  server ssh 127.0.0.1:22
backend rdp
  mode tcp
  server rdp 192.168.213.129:3389

??該組態檔的功能是監聽8888埠，將http流量（速查表中http協議的8種tpkt）轉發到本地的80上，將ssh流量轉發到本地的22埠上，將rdp流量轉發到另一主機的3389上，

5.實驗

• Target1：Ubuntu 16.04 x64
• IP：192.168.213.128
• 開啟22埠、80埠

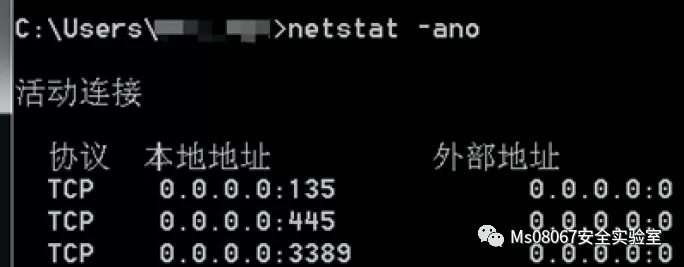

• Target2：Win7 x64
• IP：192.168.213.129
• 開啟3389埠

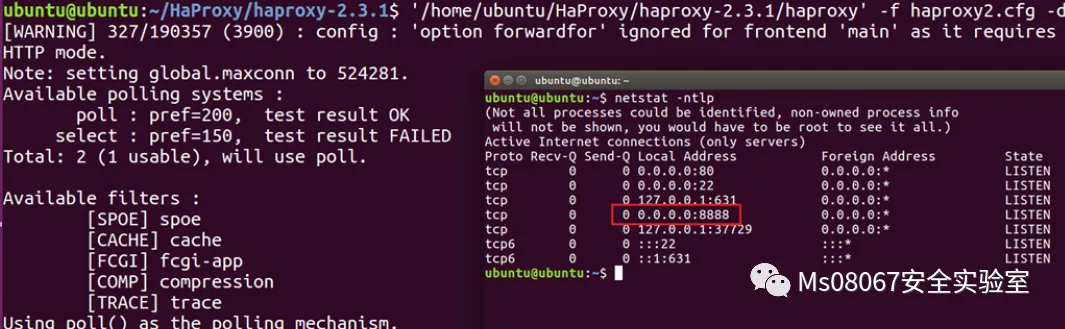

??啟動haproxy，-f 指定組態檔，開啟8888埠表示啟動成功，-d：除錯模式，可不加，

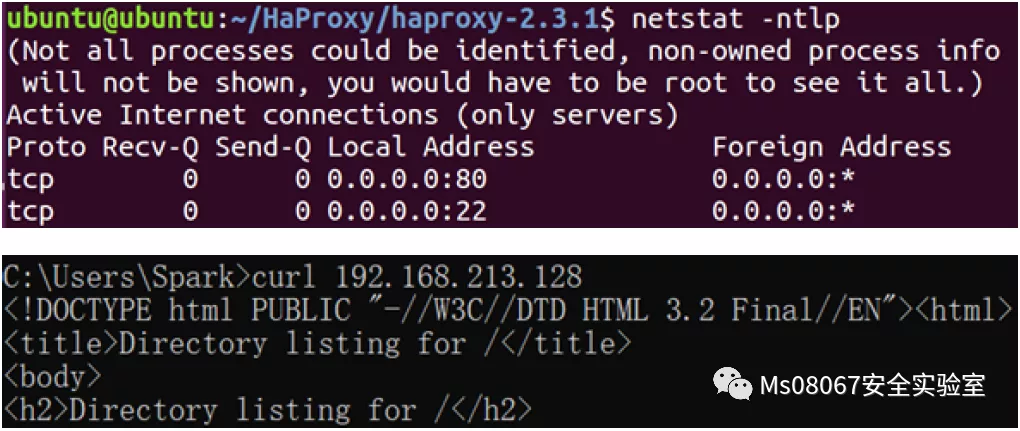

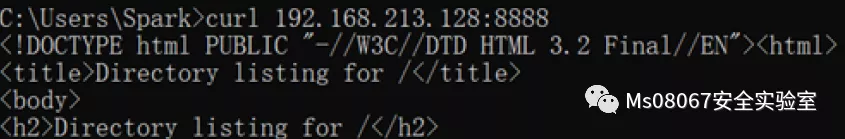

??HTTP協議：訪問靶機的8888埠，流量被haproxy分發至本機的80，

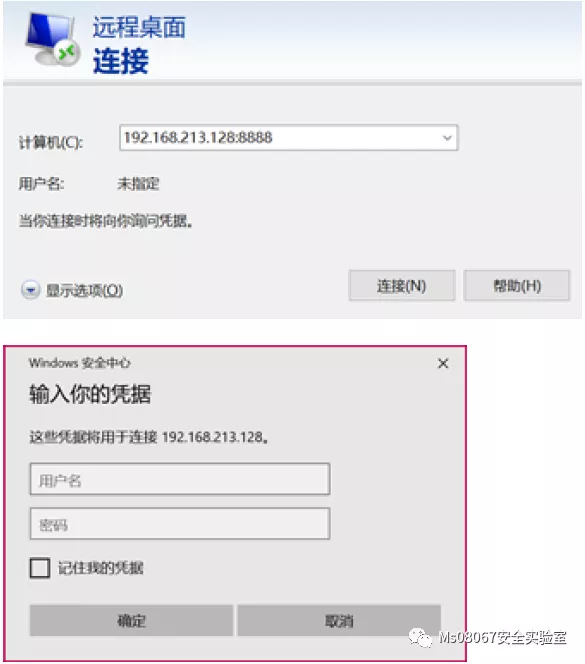

??RDP協議：訪問靶機的8888埠，流量被haproxy分發至192.168.213.129的3389，

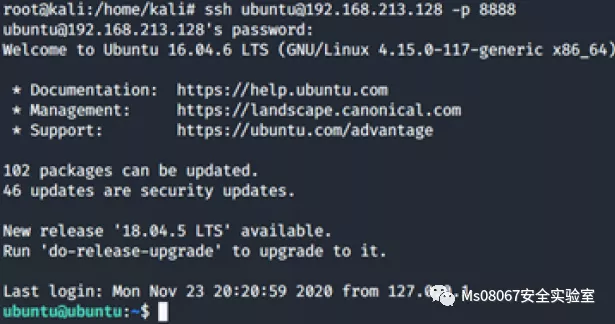

??SSH協議：訪問靶機的8888埠，流量被haproxy分發至本機的22，

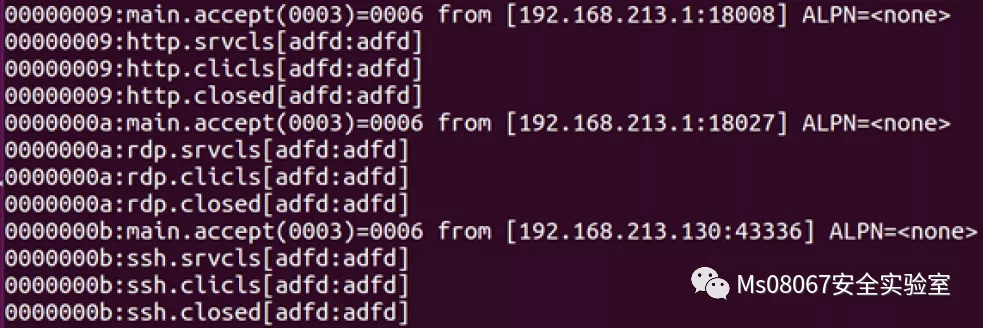

??haproxy日志：

6.埠重定向

??為了不影響正常的80埠的訪問，將過來的80埠流量轉發到8888埠上，這樣用戶正常訪問80埠時，流量會先轉發到8888埠上，再由haproxy轉發回80埠，

• Linux：iptables（不需要重啟服務）

iptables ‐t nat ‐A PREROUTING ‐i eth0 ‐p tcp ‐‐dport 80 ‐j REDIRECT ‐‐to‐port 8888

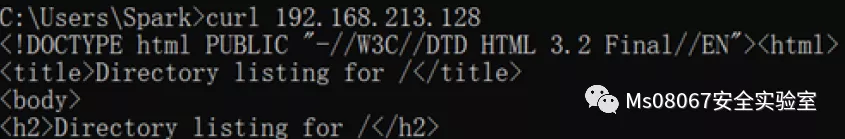

??訪問80可以正常訪問：

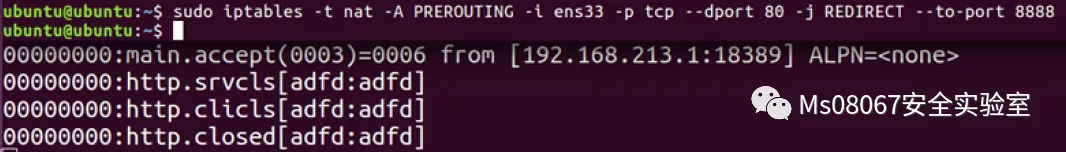

??Haproxy日志有記錄，說明流量由80先到8888，再回到80，

??Windows：netsh（需要重啟web服務）

netsh interface portproxy add v4tov4 listenport=80 connectport=8888 connectaddress=127.0.0.1

注意：如果在windows下啟用埠重定向，需要在埠啟動前添加netsh埠轉發規則，

7.參考鏈接

• https://www.cnblogs.com/readygood/p/9776403.html
• https://blog.csdn.net/qq_28710983/article/details/82194404
• https://wenku.baidu.com/view/9f509844e2bd960591c67723.html?fr=search-1-wk_seaincome
