【車載IoT】國標《電動汽車遠程服務與管理系統技術規范》：系統架構及協議概述

2021-02-02 12:16:43 其他

目錄

《電動汽車遠程服務與管理系統技術規范》

適用范圍及系統架構

通訊協議及資料格式

范圍

術語與定義

一般要求

通訊連接

《電動汽車遠程服務與管理系統技術規范》

  1. 《電動汽車遠程服務與管理系統技術規范 第1部分：總則》GB/T 32960.1-2016、http://c.gb688.cn/bzgk/gb/showGb?type=online&hcno=0C4E83CE82045550C147C782750B221A
  2. 《電動汽車遠程服務與管理系統技術規范 第2部分：車載終端》GB/T 32960.2-2016 http://c.gb688.cn/bzgk/gb/showGb?type=online&hcno=D14B66D67EF2F4AFD71C1285B9BA3FDC
  3. 《電動車遠程服務于管理系統技術規范 第3部分：通訊協議及資料格式》GB/T 32960.3-2016 http://c.gb688.cn/bzgk/gb/showGb?type=online&hcno=674DE45C0AD3DE2CD75B9C4CD8ED57C1

適用范圍及系統架構

以下車型的車載終端、車輛企業平臺和公共平臺之間的資料通信，

  1. 純電動汽車
  2. 插電式混合動力電動汽車
  3. 燃料電池電動汽車

電動汽車遠程服務與管理系統， remote service and management system fot electric vehicles：對電動汽車資訊進行采集、處理和管理，并為聯網用戶提供資訊服務的系統

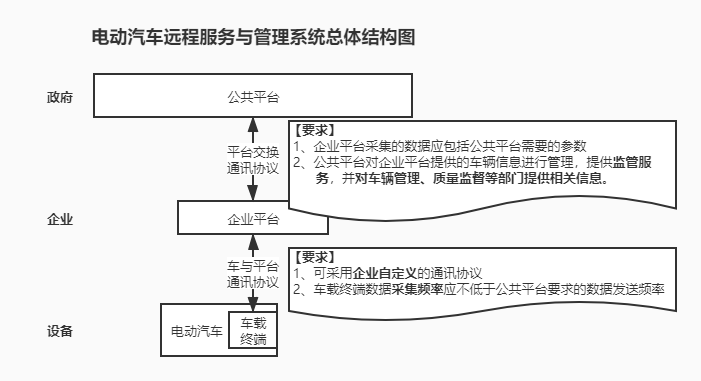

組成：

1、公共平臺， public service and management platform：國家、地方政府或其他指定機構建立的、對管轄范圍內電動汽車進行資料采集和統一管理的平臺

  • 具備整車企業使用的資訊錄入及維護功能，用于企業錄入車輛靜態資訊及上報故障與報警的處置措施、處置進度和處置結果，公共平臺應對企業錄入資訊進行審核，
  • 從企業平臺獲取車輛行駛、充電等運行資料，進行監管和相關資料分析
  • 公共平臺與企業平臺的資料傳輸可加密處理
  • 具有故障和報警的處置措施、處置進度和結果的統計和分析功能
  • 公共平臺之間應具備資料交換的功能

2、企業平臺， enterprise service and management platform：整車企業自建或委托第三方技術單位，對服務范圍內的電動汽車和用戶進行管理，并提供安全運營服務與管理的平臺，

  • 應具備車輛故障監控和安全報警的功能，根據可能對車輛造成的安全隱患嚴重程度，對故障和報警進行分級管理，不同的級別應設定相應的處置措施，
  • 應定期將故障和報警的處置措施、處置進度和結果上報至公共平臺，
  • 在車輛出現GB/T 32960.3規定的3級故障或報警時，整車企業應具備提供動力蓄電池單體電池電壓和各個電池包探針溫度資料的能力，確保故障相關資料的完備，

3、車載終端， on-board terminal：安裝在電動汽車上，采集及保存整車及系統部件的關鍵狀態引數并發送到平臺的裝置或系統，車載終端應按照GB/T 32960.2的要求，從車輛上采集整車及各個部件的資料，引數范圍至少要包含GB/T 32960.3的要求，并將資料發送到企業平臺，

通訊協議及資料格式

范圍

電動車汽車遠程服務與管理系統中協議接收、通訊連接、資料包結構與定義、資料單元格式與定義

術語與定義

  1. 客戶端平臺，client platform：平臺間進行資料互動時，作為車輛資料發送方的遠程服務與管理平臺
  2. 服務端平臺，server platform：平臺間進行資料互動時，作為車輛資料接收方的遠程服務與管理平臺
  3. 注冊，register：客戶端平臺向服務端平臺提供平臺和車輛靜態資訊，用于平臺和車輛身份驗證的程序
  4. 上行，upstream：從客戶端到服務端的資料傳輸方向
  5. 下行，downstream：從服務端到客戶端的資料傳輸方向
  6. 車輛登入，vehicle login：客戶端向服務端上報車輛狀態資訊前進行登入認證
  7. 車輛登出，vehicle logout：客戶端平臺因故停滯資料傳輸并從服務端平臺登出

一般要求

協議結構：TCP/IP網路控制協議作為底層通信承載協議

通訊連接

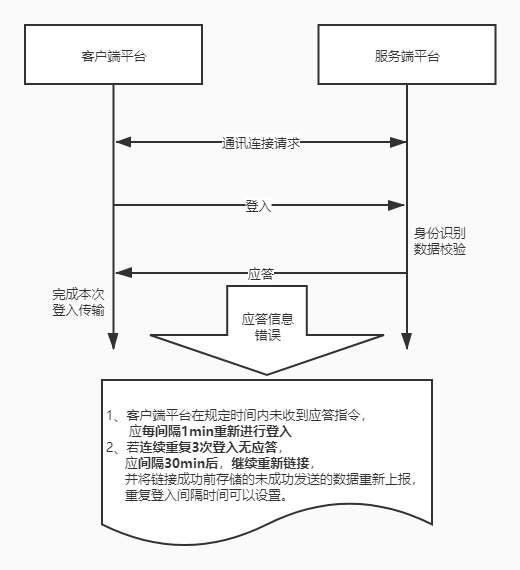

1、連接建立

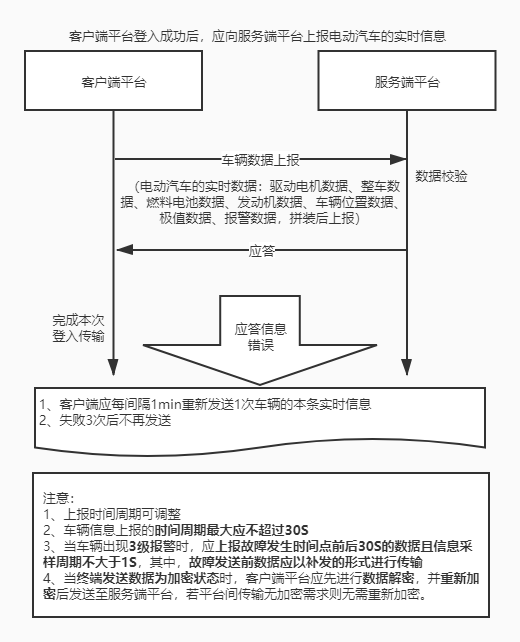

2、資訊傳輸

3、統計資訊上報

統計資料應以FTP、HTTP或HTTPS方式傳輸到服務端平臺，

4、連接斷開

  • 服務端平臺與客戶端平臺的會話連接斷開情況：TCP連接斷開，
  • 客戶端平臺與服務端平臺的會話連接斷開情況：
    • TCP連接中斷
    • TCP連接正常，達到重新發送次數后仍未收到應答

5、補發機制

  • 當資料通信鏈路例外時，客戶端平臺應將實時上報資料進行本地存盤，
  • 在資料通訊鏈路恢復正常后，在發送實時上報資料的空閑時間完成補發存盤的上報資料，
  • 補發的上報資料應為7日內通信鏈路例外期間存盤的資料，資料格式與實時上報資料相同，并標識為補發資訊上報（0x03）
