前言
Keystone在OpenStack中的定位為全域身份服務的驗證授權，其它的服務的API在接收到請求之后會向keystone做一個認證，是否有權限進行操作，如有，按照需求中不同的功能模塊去分發給自己后端的子功能模塊，
宏觀上keystone是一個小型的認證機構，本文會從微觀上講解keystone如何進行授權認證的，
一 Keystone概述
1.1 Keystone身份服務
Keystone（OpenStack Identity Service）是OpenStack中的一個獨立的提供安全認證的模塊，主要負責openstack用戶的身份認證，令牌管理，提供訪問資源的服務目錄，以及基于用戶角色的訪問控制，
決議：1.基本功能：身份認證（職能），認證機制管理（支持多種認證機制，特性），訪問控制（1.權限；2.引導指向），，令牌管理，引導路徑
KeyStone類似一個服務總線，或者說是整個Openstack框架的注冊表，其它服務通過keystone來注冊其服務的Endpoint（服務訪問的URL），任何服務之間相互的呼叫，需要經過Keystone的身份驗證，來獲取目標服務的Endpoint來找到目標服務，
決議：keystone知道所有服務（API）的URL路徑，你需要使用的服務所對應的位置（API的URL路徑-->位置點）即可以提供路徑指引服務，前提：已經過身份驗證/權限認證
1.2 主要功能
1.身份認證（Authentication）：令牌的發放和效驗
（a.令牌發放，校驗/認證）令牌管理
Auth：授權，權限管理有關
2.用戶授權（Authorization）：授予用戶在一個服務中所擁有權限
（b.控制用戶可用授權的權限的范圍和使用期限）
例如：規定只可以到機械學院計算機專業大一02班進行授課，時間為一個星期
3.用戶管理（Account）：管理用戶賬戶
c.管理用戶
4.服務目錄（Service Catalog）：提供可用服務的API端點
（d.提供所需呼叫/使用的服務對應的API（URL）位置）及授權，鑒權通過后，會指引目標服務的endponit（API-->Web路徑-->URL路徑）具體位置
例如：機械學院8號樓123教室
1.3 Keystone相關概念
1.3.1 管理物件(多元化，管理的物件型別非常豐富)
keystone不僅可以為客戶進行授權，分發令牌，也可以給openstack內部權限進行管理
Endpoint 端點，API的位置
Role 授權角色
User 用戶
Credentials 授權程序
Authentication 授權規則
Token 令牌
Project 專案
Service 服務
相關概念
User（用戶）：指使用Openstack service（1.全域 2.核心 3.其它組件）的用戶
Project（專案）（Tenant）：可以理解為一個人，或范圍所擁有的資源集合，例如（nova）
Role（角色）：用于劃分權限，通過給User指定Role，使User獲得Role對應操作權限
（授予用戶可以使用的權限）
Authenticatin（授權程序）：確定用戶身份的程序
Token（令牌）;是一個字串表示，作為訪問資源的令牌，Token包含了在指定范圍和有效時間內，可以被訪問的資源
Credenttials：用于確認用戶身份的憑證，用戶的用戶名和密碼，或者是用戶名和API密鑰，或者身份管理服務提供的認證令牌
Service：Openstack service，即Openstack中運行的組件服務，如nova，swift，glance，neutron，cinder等
Endpoint：一個可以通過網路來訪問和定位某個Openstack service的地址，通常是一個URL

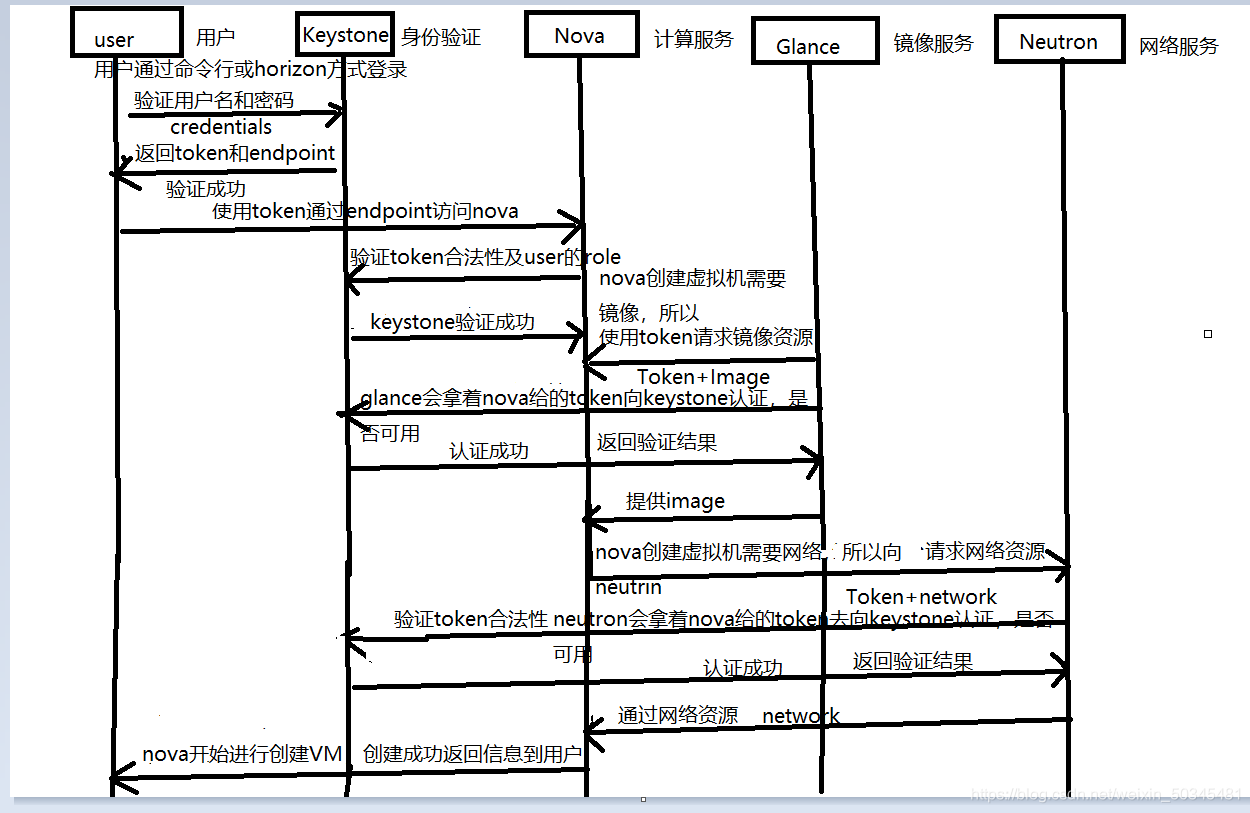

1.4 Keystone認證流程
以創建虛擬機為場景來介紹
1.keystone在創建虛擬機的程序中，對用戶及其他組件之間的互動進行認證
2.keystone會頒發令牌并且進行校驗
決議：
user---》keystone
用戶通過命令列（令牌，密鑰（API密鑰）或horizon（賬號密碼）的方式登錄）
user《---keystone
驗證成功：授權權限，跳轉地址
Token包含可使用權限范圍，使用期限/Endpoint：指定nova API具體地址；控制臺的UI界面，網址
user---》nova
持有令牌+endpoint向nova API發送申請創建虛擬機的請求
keystone《---nova
會向keystone進行認證令牌是否合法，有效，可用
keystone---》nova
認證成功，令牌有效
nova---》glance
nova創建虛擬機需要鏡像服務，持有令牌+Image（申請的鏡像對應的屬性，規格）向glance需求鏡像服務（鏡像本身，源資料資訊）
keystone《---glance
會向keystone進行認證令牌是否合法，有效，可用
keystone---》glance
認證成功，令牌有效，glance處理nova請求
nova《---glance
提供Image（鏡像本身）供給nova
nova---》neutron
nova創建虛擬機需要網路服務，持有令牌+network（所需網路資源所需要的技術，網路資源）向neutron需求網路服務資源
keystone《---neutron
會向keystone進行認證令牌是否合法，有效，可用
keystone---》neutron
認證成功，令牌有效，neutron處理nova請求
nova《---neutron
提供network（網路資源）供給nova
user《---nova
創建虛擬機所需的資源準備完成，開始創建虛擬機，創建完成發送資訊給user用戶，告知虛擬機創建是否成功/失敗
二 openstack架構的keystone組件部署
2.1 部署決議
OpenStack組件安裝的順序
1、Keystone (apache) 認證
2、glance 鏡像
3、nova 計算
4、neutron 網路
部署openstack組件時，需先行安裝認證服務（keystone），而認證服務是使用Apache運行的，安裝完成后才可以創建、管理賬號，然后安裝鏡像服務（glance）、計算服務（nova）、網路服務（neutron）
其中計算服務和網路服務分為管理端和客戶端，所以需要在openstack的管理端安裝計算服務和網路服務的管理端（網路服務管理端），在創建虛擬機的node節點上安裝計算服務和網路服務的客戶端，最后安裝dashboard（控制面板）服務，openstack各種組件的API都是通過apache運行的；
openstack的管理端負責創建虛擬機程序的調度
通過openstack管理端創建，管理虛擬機的相關資料最終都會記錄到mysql（mariadb）中；node節點沒有權限往資料庫中寫資料，只有控制端有權限，并且node節點與控制端通訊是通過rabbitmq間接通訊，node節點會監聽rabbitmq，控制端也會監聽rabbitmq，控制端把創建虛擬機的指令發送到rabbitmq，由監聽rabbitmq指定佇列的node節點接收訊息并創建虛擬機；
監聽：使用埠，系結服務，可使用一些功能
2.2 部署準備
配置OpenStack平臺基礎服務
重命名
[root@localhost ~]# hostnamectl set-hostname controller
[root@localhost ~]# su
[root@localhost ~]# hostnamectl set-hostname compute01
[root@localhost ~]# su
[root@localhost ~]# hostnamectl set-hostname compute02
[root@localhost ~]# su
2.3 部署流程：
2.3.1 創建資料庫實體和資料庫用戶
在控制端上

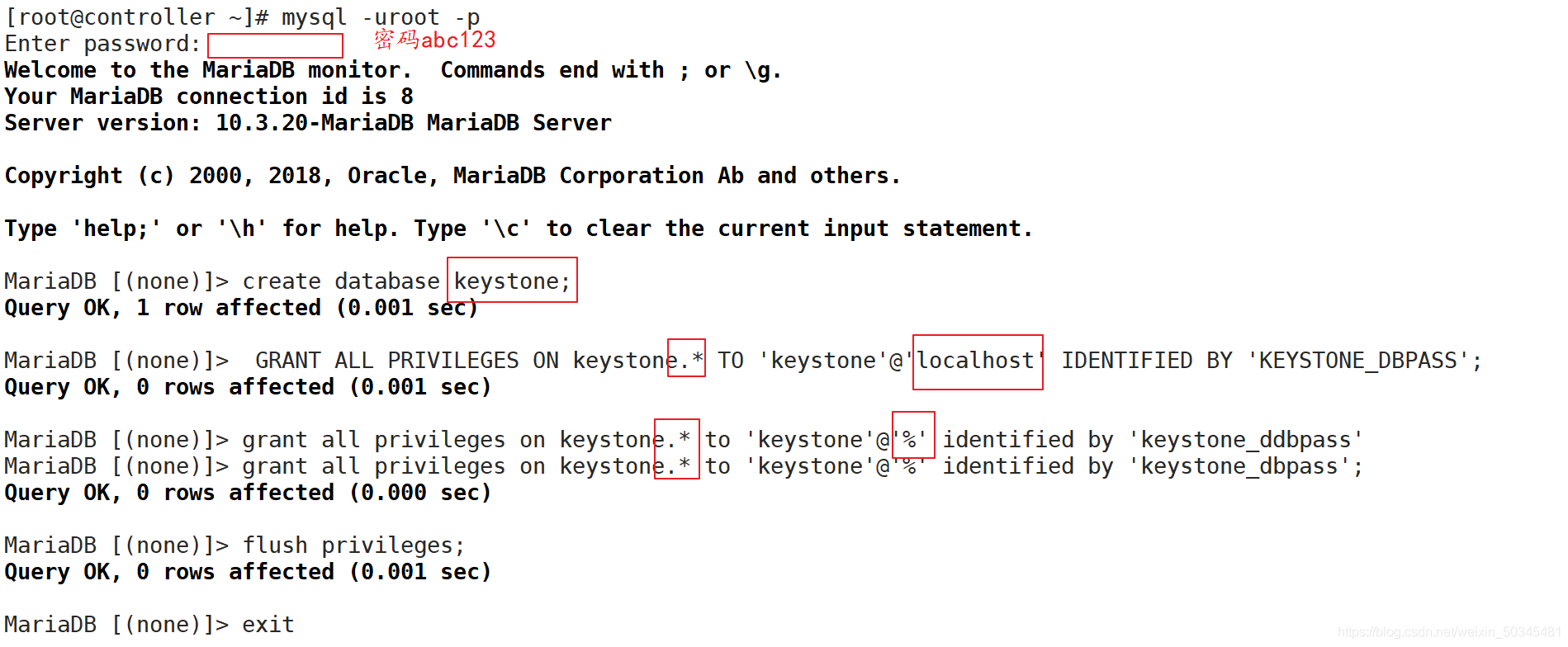

[root@controller ~]# mysql -uroot -p 登錄資料庫
MariaDB [(none)]> create database keystone; 創建keystone庫，存盤相關資料
MariaDB [(none)]> GRANT ALL PRIVILEGES ON keystone.* TO 'keystone'@'localhost' IDENTIFIED BY 'KEYSTONE_DBPASS';
授權所有權限給keystone庫所有表，用戶keystone在本地，設定密碼keystone_dbpass
MariaDB [(none)]> grant all privileges on keystone.* to 'keystone'@'%' identified by 'keystone_dbpass';
授權所有權限給keystone庫所有表，用戶keystone在所有網段，設定密碼keystone_dbpass
MariaDB [(none)]> flush privileges; 重繪權限
MariaDB [(none)]> exit 退出
2.3.2 安裝、配置keystone、資料庫、Apache
安裝keystone、httpd、mod_wsgi
[root@controller ~]# yum -y install openstack-keystone httpd mod_wsgi
基于安裝centos-release-openstack-train 保證安裝更新openstack版本為最新版本t版安裝openstack-keystone
mod_wsgi包的作用是讓apache能夠代理pythone程式的組件，支持API；openstack的各個組件，包括API都是用python寫的，但訪問的是apache，apache會把請求轉發給python去處理,這些包只安裝在controler節點

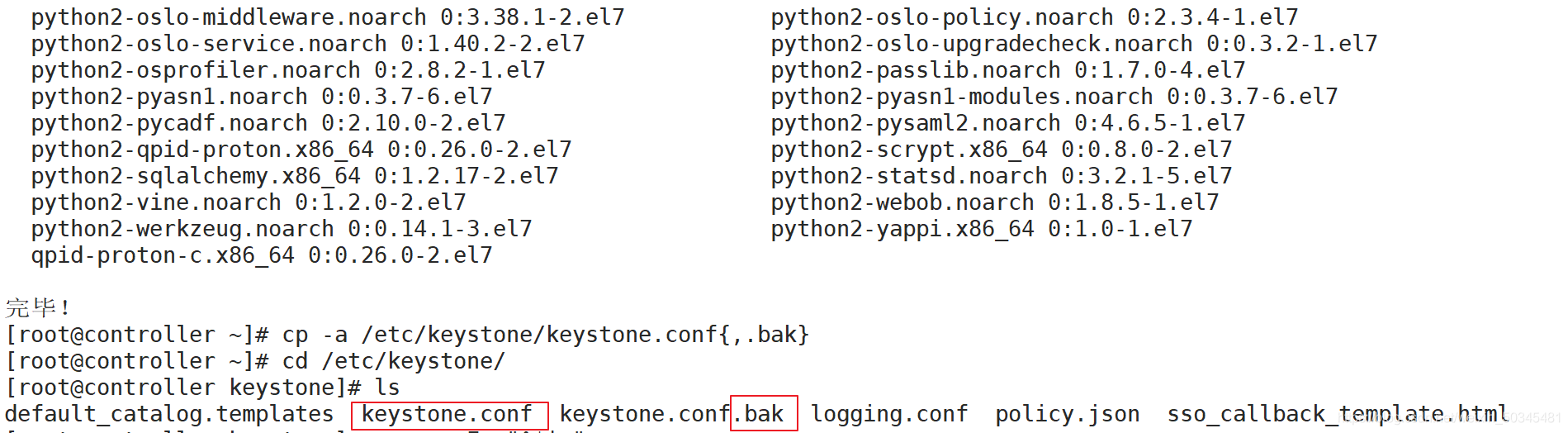

[root@controller ~]# cp -a /etc/keystone/keystone.conf{,.bak}
批量將源檔案進行備份
[root@controller ~]# cd /etc/keystone/ 查看復制情況
[root@controller keystone]# ls
[root@controller keystone]# cd

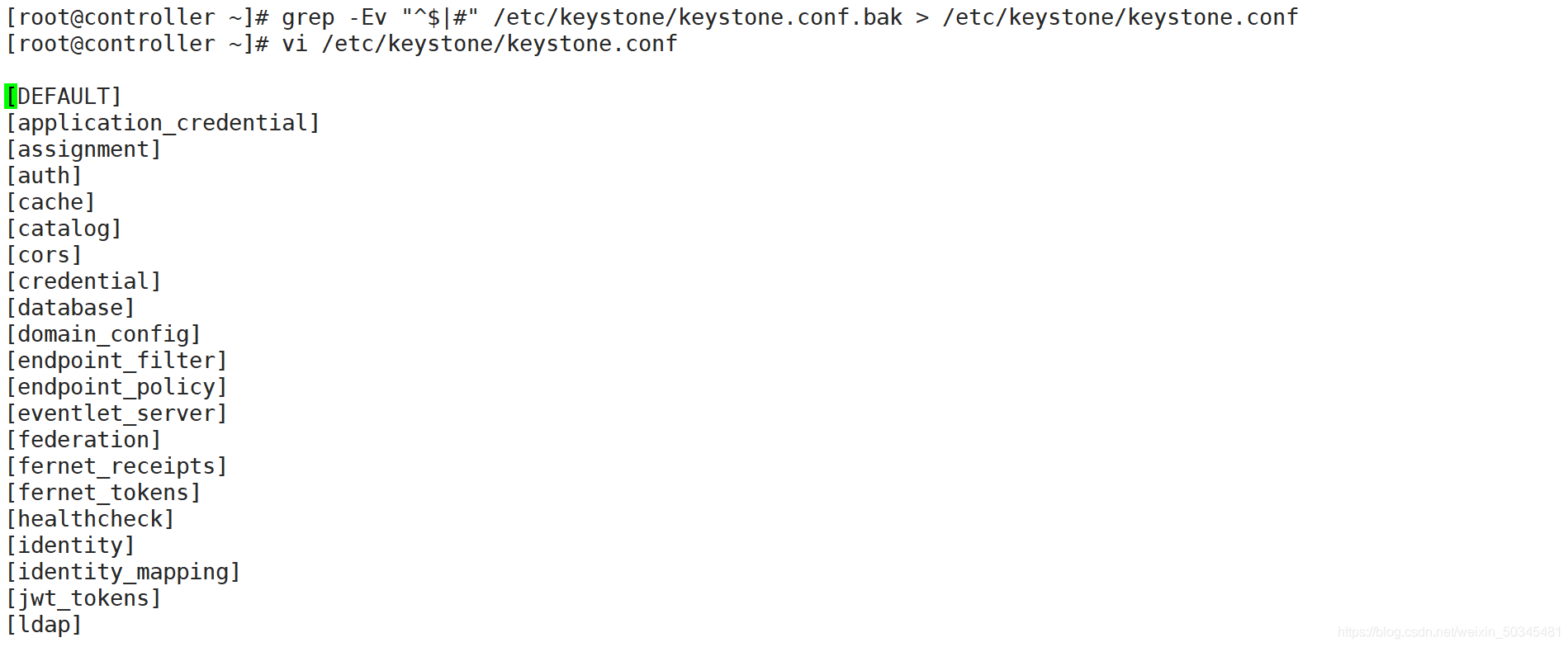

[root@controller ~]# grep -Ev "^$|#" /etc/keystone/keystone.conf.bak > /etc/keystone/keystone.conf 重定向
grep -Ev "^$|#" 空行，被注釋的資料檔案
多排列顯示反向過濾
[root@controller ~]# vi /etc/keystone/keystone.conf
2.3.3 對接mysql
[root@controller ~]# openstack-config --set /etc/keystone/keystone.conf database connection mysql+pymysql://keystone:KEYSTONE_DBPASS@controller/keystone
基于安裝openstack-utils openstack其它util工具，使用openstack-config 工具命令
--set：修改，管理
/etc/keystone/keystone.conf database 修改物件內容欄位
connection mysql+pymysql://keystone:KEYSTONE_DBPASS@controller/keystone
連接 mysql使用python指定用戶名，密碼、資料庫的域名、資料庫名
2.3.4 設定傳遞認證令牌的程序模式加密
[root@controller ~]# openstack-config --set /etc/keystone/keystone.conf token provider fernet
使用openstack-config 工具命令指定token（令牌）的提供者；提供者就是keystone自己本身
Fernet：一種安全的訊息傳遞格式，保證令牌傳遞程序是安全加密的
2.3.5 初始化認證服務資料庫
[root@controller ~]# su -s /bin/sh -c "keystone-manage db_sync" keystone
初始化 使用命令 keystone管理 資料 同步 用戶名
2.3.6 初始化fernet 密鑰存盤庫
以下命令會生成兩個密鑰，生成的密鑰放于/etc/keystone/目錄下，用于加密資料，傳遞令牌的程序
[root@controller ~]# keystone-manage fernet_setup --keystone-user keystone
命令 創建 初始化 用戶
--keystone-group keystone
屬組
[root@controller ~]# keystone-manage credential_setup --keystone-user
憑證
keystone --keystone-group keystone
2.3.7 配置bootstrap身份認證服務
[root@controller ~]# keystone-manage bootstrap --bootstrap-password ADMIN_PASS \
> --bootstrap-admin-url http://controller:5000/v3/ \
> --bootstrap-internal-url http://controller:5000/v3/ \
> --bootstrap-public-url http://controller:5000/v3/ \
> --bootstrap-region-id RegionOne
keystone-manage bootstrap --bootstrap-password
命令 用戶身份 密碼
ADMIN_PASS \
> --bootstrap-admin-url http://controller:5000/v3/ \
管理網路 指定路徑 本地：埠 /v3版本（更新認證機制）
> --bootstrap-internal-url http://controller:5000/v3/ \
私有/內部網路
> --bootstrap-public-url http://controller:5000/v3/ \
公有網路
> --bootstrap-region-id RegionOne 指定一個區域名稱
此步驟是初始化openstack，會把openstack的admin用戶的資訊寫入到mysql的user表中，以及url等其他資訊寫入到mysql的相關表中

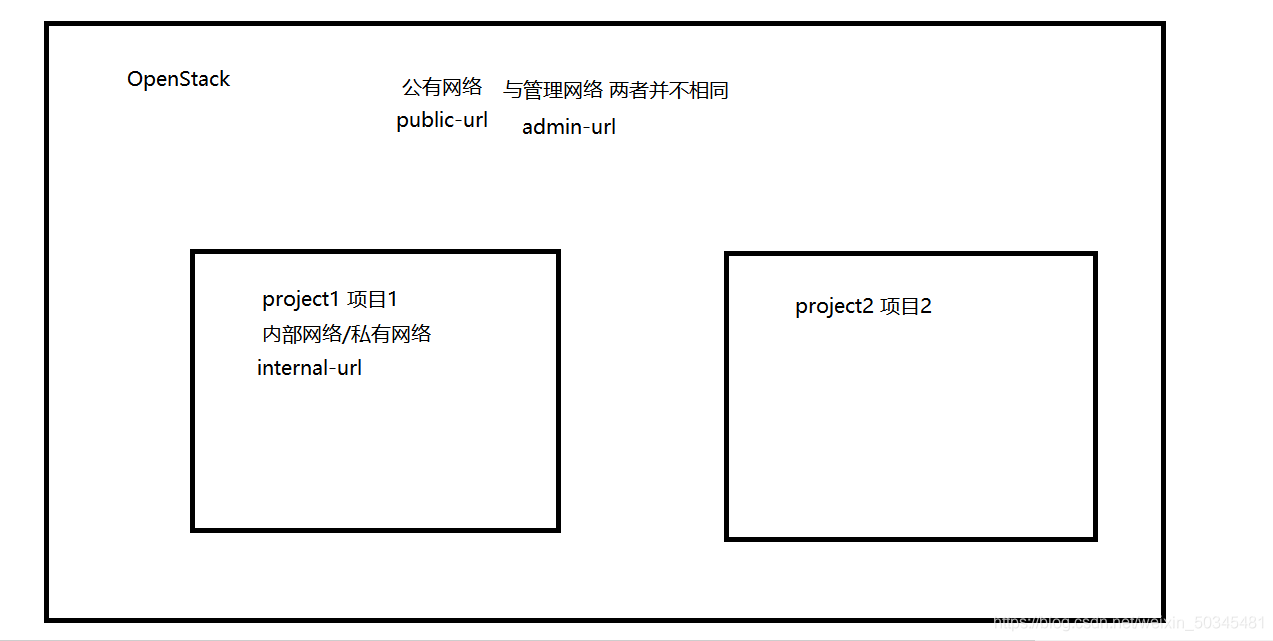

admin-url是管理網(如公有云內部openstack管理網路)，用于管理虛擬機的擴容或洗掉；如果共有網路和管理網是一個網路，則當業務量大時，會造成無法通過openstack的控制端擴容虛擬機，所以需要一個管理網
internal-url是內部網路，進行資料傳輸，如虛擬機訪問存盤和資料庫、zookeeper等中間件，這個網路是不能被外網訪問的，只能用于企業內部訪問
public-url是公有網路，可以給用戶訪問的(如公有云) 但是此環境沒有這些網路，則公用同一個網路
5000埠是keystone提供認證的埠
針對高可用模式下
需要在haproxy服務器上添加一條listen
各種網路的url需要指定controler節點的域名，一般是haproxy的vip的域名（高可用模式）
2.3.8 配置Apache HTTP服務器
[root@controller ~]# echo "ServerName controller" >> /etc/httpd/conf/httpd.conf
[root@controller ~]# ln -s /usr/share/keystone/wsgi-keystone.conf /etc/httpd/conf.d/ 創建軟鏈接
安裝完mod_wsgi包后，會生成 wsgi-keystone.conf 這個檔案，檔案中配置了虛擬主機及監聽了5000埠，mod_wsgi就是python的網關
[root@controller ~]# systemctl enable httpd 服務自啟動
Created symlink from /etc/systemd/system/multi-user.target.wants/httpd.service to /usr/lib/systemd/system/httpd.service.
[root@controller ~]# systemctl start httpd 服務開啟
2.3.9.配置管理員賬戶的環境變數
這些環境變數用于創建角色和專案使用，但是創建角色和專案需要有認證資訊，所以通過環境變數宣告用戶名和密碼等認證資訊，欺騙openstack已經登錄且通過認證，這樣就可以創建專案和角色；也就是把admin用戶的驗證資訊通過宣告環境變數的方式傳遞給openstack進行驗證，實作針對openstack的非互動式操作

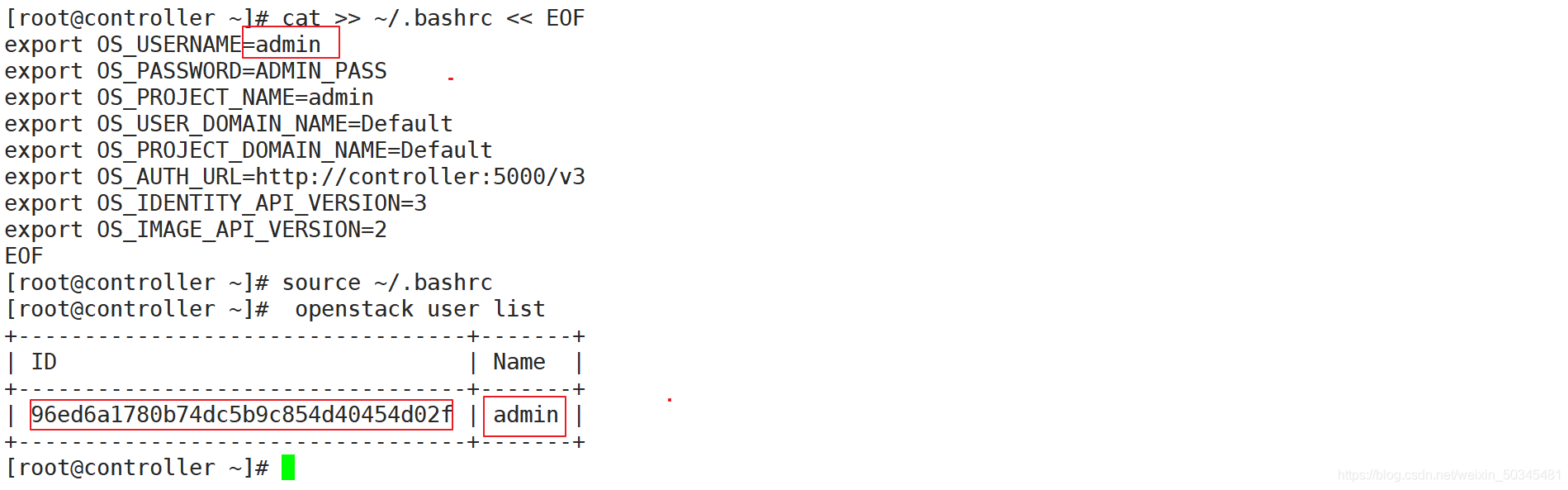

[root@controller ~]# cat >> ~/.bashrc << EOF
> export OS_USERNAME=admin 控制臺登陸用戶名
> export OS_PASSWORD=ADMIN_PASS 控制臺登陸密碼
> export OS_PROJECT_NAME=admin
> export OS_USER_DOMAIN_NAME=Default
> export OS_PROJECT_DOMAIN_NAME=Default
> export OS_AUTH_URL=http://controller:5000/v3
> export OS_IDENTITY_API_VERSION=3
> export OS_IMAGE_API_VERSION=2
> EOF
[root@ct ~]# source ~/.bashrc
通過配置環境變數，可以使用openstack命令進行一些操作
[root@controller ~]# openstack user list
2.3.10 創建OpenStack 域、專案、用戶和角色

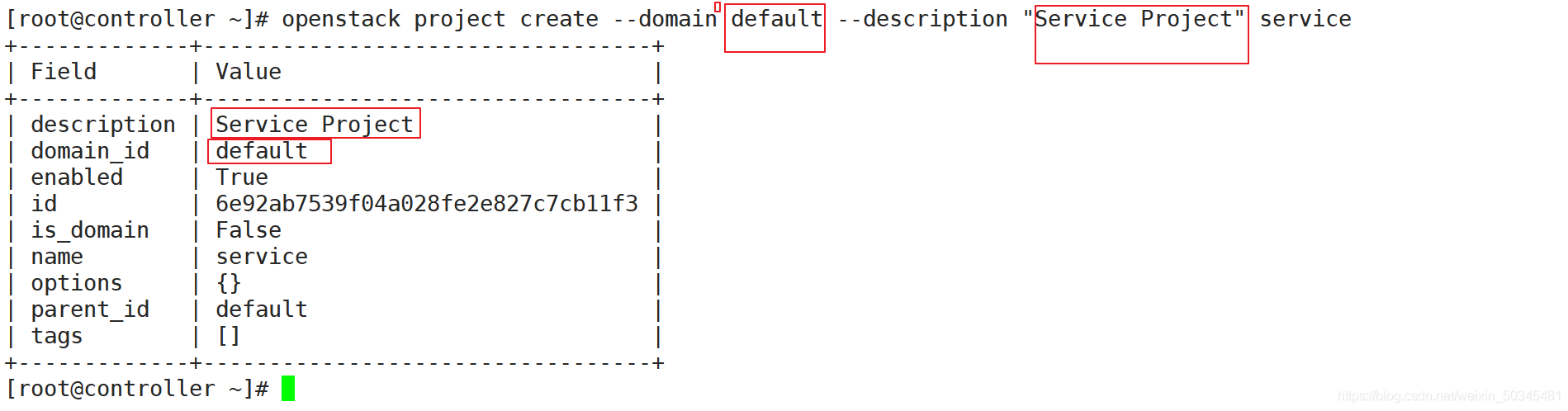

1.創建一個專案（project），創建在指定的domain（域）中，指定描述資訊，project名稱為service（可使用openstack domain list 查詢）
[root@controller ~]# openstack project create --domain default --description "Service Project" service

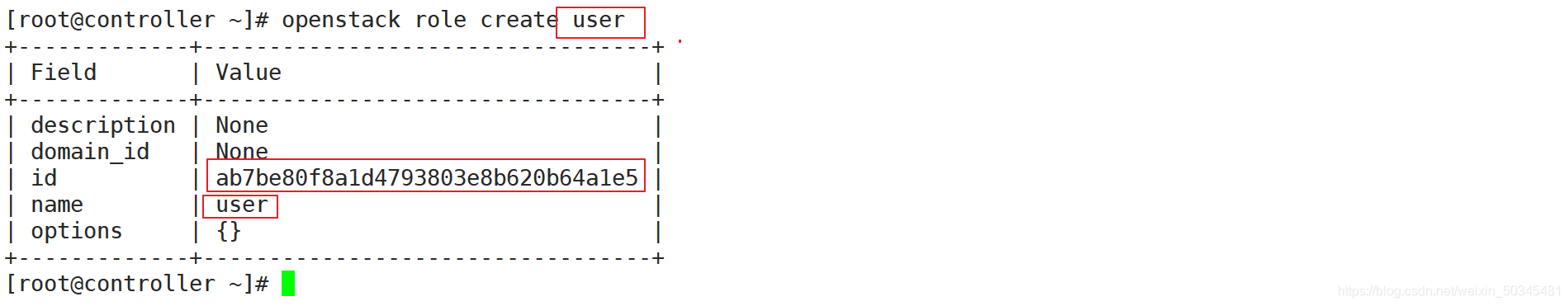

2.創建角色（可使用openstack role list查看）
[root@controller ~]# openstack role create user

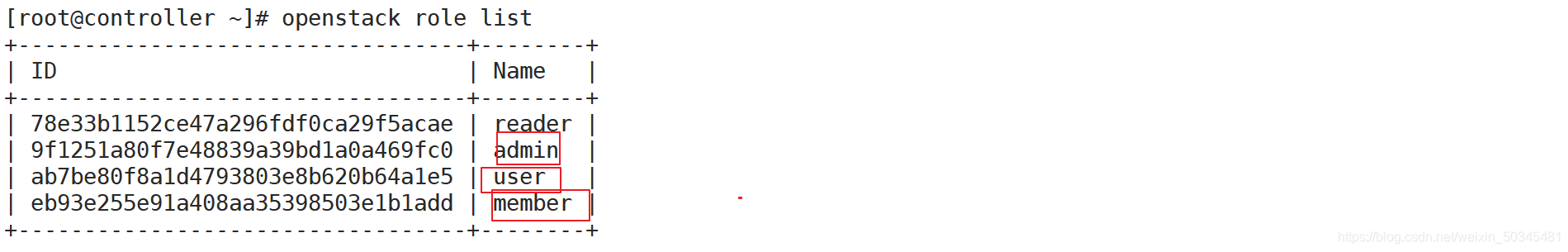

3.查看openstack 角色串列
[root@controller ~]# openstack role list
+----------------------------------+--------+
| ID | Name |
+----------------------------------+--------+
| 78e33b1152ce47a296fdf0ca29f5acae | reader |
| 9f1251a80f7e48839a39bd1a0a469fc0 | admin |
| ab7be80f8a1d4793803e8b620b64a1e5 | user |
| eb93e255e91a408aa35398503e1b1add | member |
+----------------------------------+--------+
決議；
admin為管理員
member為租戶
user為用戶

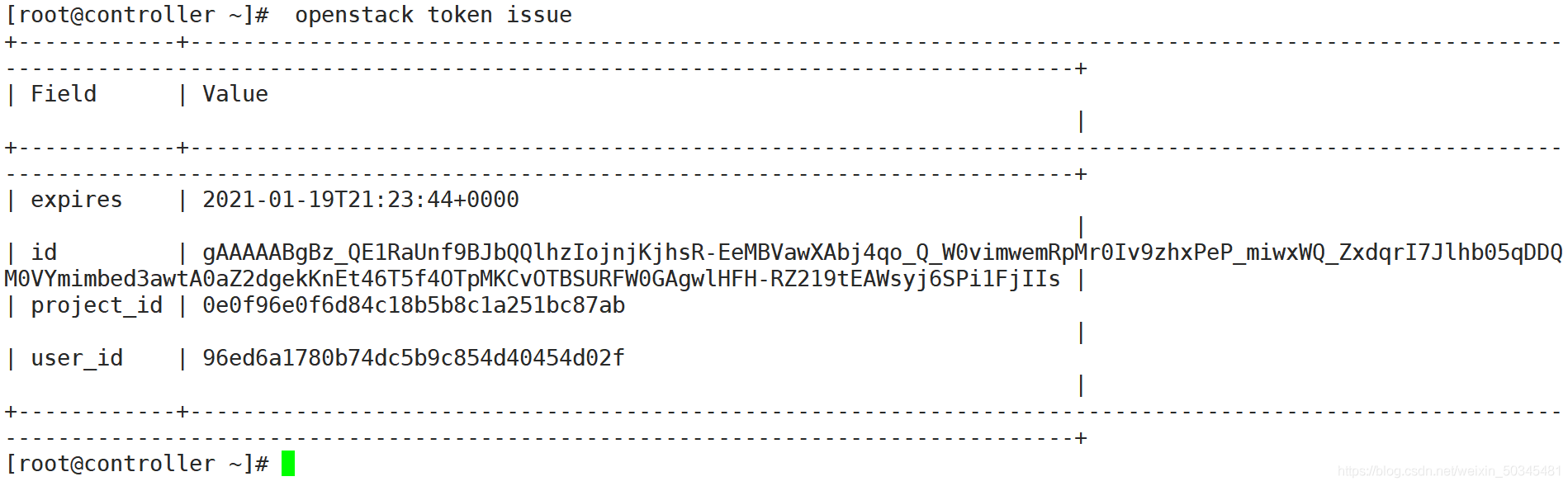

2.3.11 查看是否可以不指定密碼就可以獲取到token資訊（驗證認證服務）
[root@controller ~]# openstack token issue
總結
Keystone 組件是作為OpenStack 集群中統一認證、授權的模塊，其核心功能就是針對于User（用戶）、Tenant（租戶）、Role（角色）、Token（令牌/憑證）的控制（手工編譯部署即圍繞此功能展開的）
User：使用 openstack 的用戶，
Tenant：租戶,可以理解為一個人、專案或者組織擁有的資源的合集，在一個租戶中可以擁有很多個用戶，這些用戶可以根據權限的劃分使用租戶中的資源，
Role：角色，用于分配操作的權限，角色可以被指定給用戶，使得該用戶獲得角色對應的操作權限，
Token：（令牌）指的是一串位元值或者字串，用來作為訪問資源的記號，Token 中含有可訪問資源的范圍和有效時間，token 是用戶的一種憑證，需要使用正確的用戶名和密碼向 Keystone 服務申請才能得到 token，
使用手動部署的模式搭建OpenStack的思路：
1、分模塊部署
2、部署keystone模塊的基礎環境（下載依賴包、組件包、第三方工具/插件）
3、創建、開啟此模塊的功能（以keystone為例，創建并初始化認證資料庫、修改組態檔、初始化密鑰-fernet格式、配置身份認證服務）
4、驗證
