最近開始自學數字IC驗證的內容，驗證平臺的環境安裝、配置并不是很難，但是對于小白來說，獨自摸索還真不容易，接下來我將步驟單獨列出，供后續學習者參考，

準備UVM標準庫檔案，網上版本較多，我們以uvm-1.1d版本為例進行說明，UVM標準庫檔案已上傳到CSDN中[鏈接：https://download.csdn.net/download/programmer_guan/14991340]
把uvm-1.1d.tar.gz放在linux系統中進行解壓，也可以在window系統下解壓后上傳到linux系統中，

打開.bashrc進行環境變數的配置

gvim .bashrc#打開.bashrc
export UVM_HOME=/home/guanjw356/synopsys/uvm-1.1d#這里需要填寫你解壓檔案的目錄
source .bashrc#使配置生效

進入標準庫檔案自帶的example目錄，會發現Makefile.vcs檔案，此檔案對于所有驗證平臺通用，里面主要是對UVM庫進行編譯，但是要注意，并不能在此目錄下此檔案的編譯，繼續進入integrated/ubus/examples目錄，此處才是UVM進行編譯的目錄,輸入命令后運行若不報錯則說明編譯成功，
```
make -f makefile.vcs
```

在我的Ubuntu系統中發現報錯，修改如下：將前一個ma kefile.vcs中的部分配置內容修改如下，運行后正常，

VCS =vcs -sverilog -timescale=1ns/1ns \
	-full64 -cpp g++-4.8 -cc gcc-4.8 -LDFLAGS -Wl,--no-as-needed\
	+acc +vpi \
	+define+UVM_OBJECT_MUST_HAVE_CONSTRUCTOR \
	+incdir+$(UVM_HOME)/src $(UVM_HOME)/src/uvm.sv \
	$(UVM_HOME)/src/dpi/uvm_dpi.cc -CFLAGS -DVCS

自帶案例測驗成功后，進行首個最簡單的UVM平臺代碼top_tb.sv的撰寫，

`include "uvm_pkg.sv"
`include "uvm.sv"

module hello_uvm;
	import uvm_pkg::*;
	`include "uvm_macros.svh"

	initial begin
		`uvm_info("infol","\n===\nUVM_Hello\n==\n",UVM_LOW)
	end
endmodule:hello_uvm

進行makefile腳本的撰寫

.PHONY:com sim clean

UVM_VERBOSITY =	UVM_LOW
OUTPUT = demo_top

VCS =vcs -R -sverilog -timescale=1ns/1ns \
	-full64 -cpp g++-4.8 -cc gcc-4.8 -LDFLAGS -Wl,--no-as-needed\
	+acc +vpi \
	+define+UVM_OBJECT_MUST_HAVE_CONSTRUCTOR \
	+incdir+$(UVM_HOME)/src $(UVM_HOME)/src/uvm.sv \
	$(UVM_HOME)/src/dpi/uvm_dpi.cc -CFLAGS -DVCS

#SIM = ./${OUTPUT} -l run.log
SIMV = 	./simv +UVM_VERBOSITY=$(UVM_VERBOSITY) -l vcs.log

URG  = urg -format text -dir simv.vdb
CHECK = \
@$(TEST) \( `grep -c 'UVM_ERROR :    $(N_ERRS)' vcs.log` -eq 1 \) -a \
	 \( `grep -c 'UVM_FATAL :    $(N_FATALS)' vcs.log` -eq 1 \)

run_all:
	${VCS} -f filelist.f
sim:
	${SIM}
clean:
	rm -rf *~ core csrc simv* vc_hdrs.h ucli.key urg* *.log

vcs引數決議如下：

+incdir+directory               添加檔案的搜索路徑
-CC 　　　　　　　               "opts" pass 'opts' to C compiler
-CFLAGS 　　　　                 "opts" pass 'opts' to C compiler    // cc 和 cflags 作用相同
-DVCS                            當我們使用外部的UVM源(庫？)時，必須使用-DVCS選項
$(UVM_HOME)/src/dpi/uvm_dpi.cc   匯入 DPI-C 的程式 (一般要和 -CC 和 -DVCS 一起用)
+acc 　　　　　　                 Enable pli applications to use acc routines (see manual)
-sverilog                        Enables the use of SystemVerilog code
+vcs+lic+wait                    等待vcs的license
-l file_name　　　　　            logfile檔案名
-R                               在編譯之后立即執行產生的可執行檔案

其中filelist.f中內容如下：

$UVM_HOME/src/uvm_pkg.sv
top_tb.sv

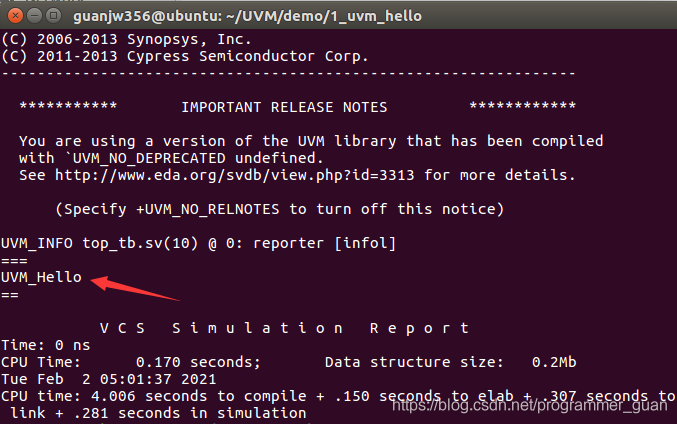

最后運行make run_all，運行結果如下圖所示，
