FFT HDL Optimized模塊HDL綜合代碼生成及與Xilinx xfft IP MEX介面精度詳細比較

前面一篇隨筆敘述了關于MATLAB中FFT_HDL_Optimzed模塊定點（IEEE754單精度float格式）二進制與十進制轉換實作，有需要的往前翻一下即可，這一篇隨筆將敘述 FFT HDL Optimized 模塊實作 8192 burst Radix 2 結構的定點 FFT (定點格式依照 IEEE-754 single-precision format，小數為 23 位二進制精度)，并通過 Xilinx LogiCORE FFT MEX Function interface 進行單精度浮點與 FFT HDL Optimzed 模塊定點輸出的正確性（誤差性）檢測程序,并附加FFT HDL Optimized 模塊 8192 Streaming Radix 2^2 詳細測驗，

Parameters:

　　整個系統輸入為 32 位 1D array of complex data 單精度浮點資料,FFT HDL Optimized 模塊生成是基于 MATLAB2018b，Vivado 2018.3，Modelsim SE-64 10.7 平臺，FFT HDL Optimized 模塊的引數 　　①FFT Length = 8192 　　②Burst Radix 2 　　③順序輸入 順序輸出

具體步驟:

　　（1）進入 MATLAB2018b，打開 Simulink,新建 mode，My_fft； 　　（2）接入如圖所示模塊；

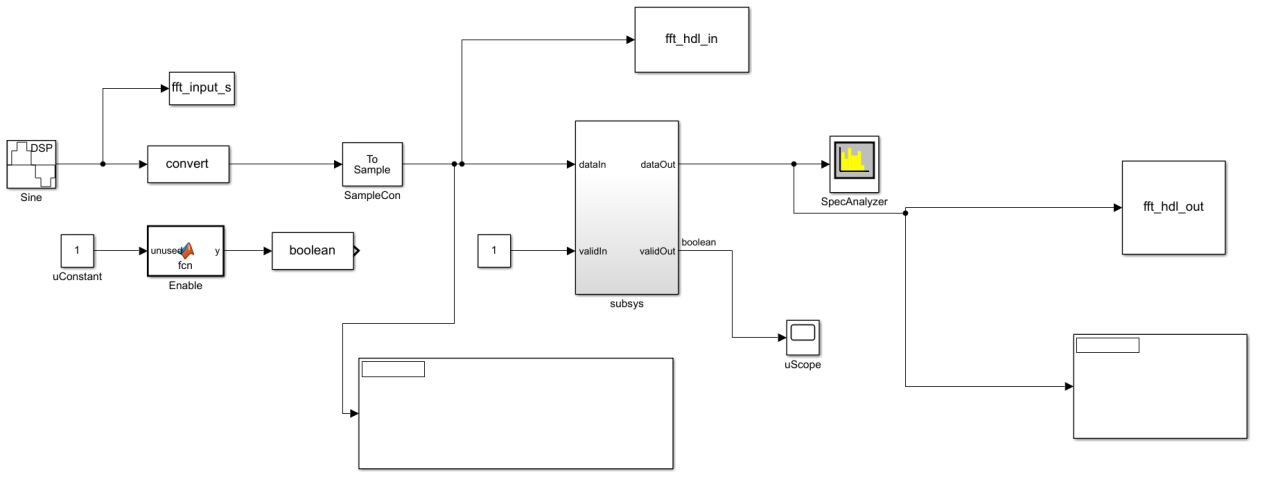

Simulink 整體框圖例如圖所示：（for example）

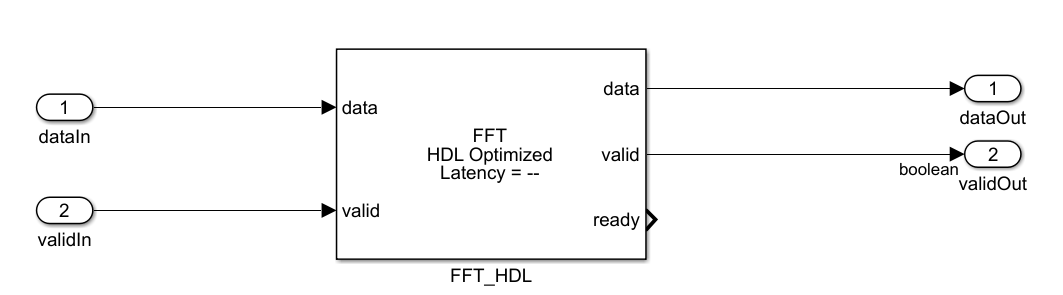

subsys 子系統框圖如圖所示：

　　其中 valid 給高電平，輸入有效，而 data 通過 Sine Wave 模塊進行輸入，其中 fft_input_s、fft_hdl_in、fft_hdl_out 均為 To Workspace 模塊（Savemode 選擇 array），convert 模塊轉換輸入的資料形式：32 位 1D array of complex data 浮點->32 為 fixdt(1,32,14),To Sample 模塊改變輸出信號的采樣模式，重要模塊的引數設定如圖：

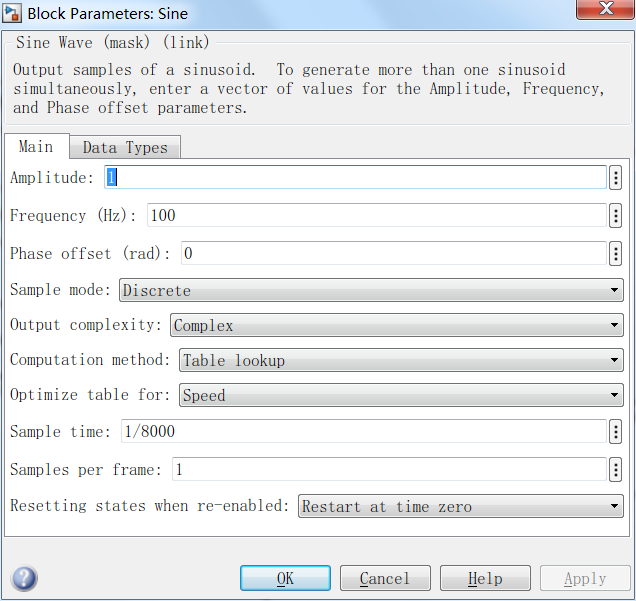

Sine Wave 模塊

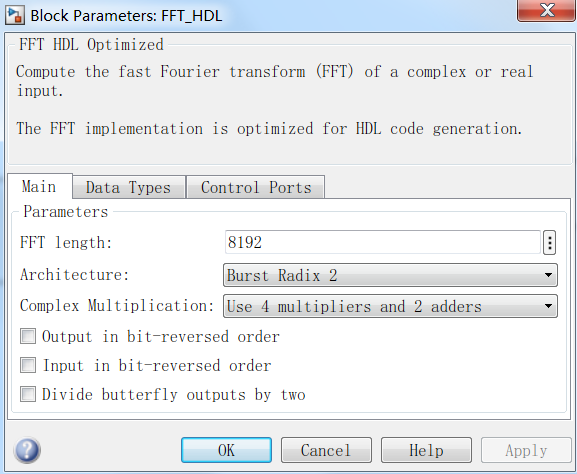

FFT HDL Optimized 模塊



　　（3）Simulink run simulation，仿真成功后，在 Workspace 會出現三個引數 的值：fft_hdl_in、fft_hdl_out、fft_input_s（后面會用到）； 　　（4）回到 MATLAB 命令視窗中，回傳到 simulink mode-My_fft 所在的目錄； 　　（5）建立 Synthesis Tool Path，通過使用 hdlsetuptoolpath 命令； 　　（6）在 MATLAB 命令視窗中，輸入 hdlsetup(My_fft)； 　　（7）在 simulink 中，選擇 code>HDL Code>HDL Workflow Advisor；

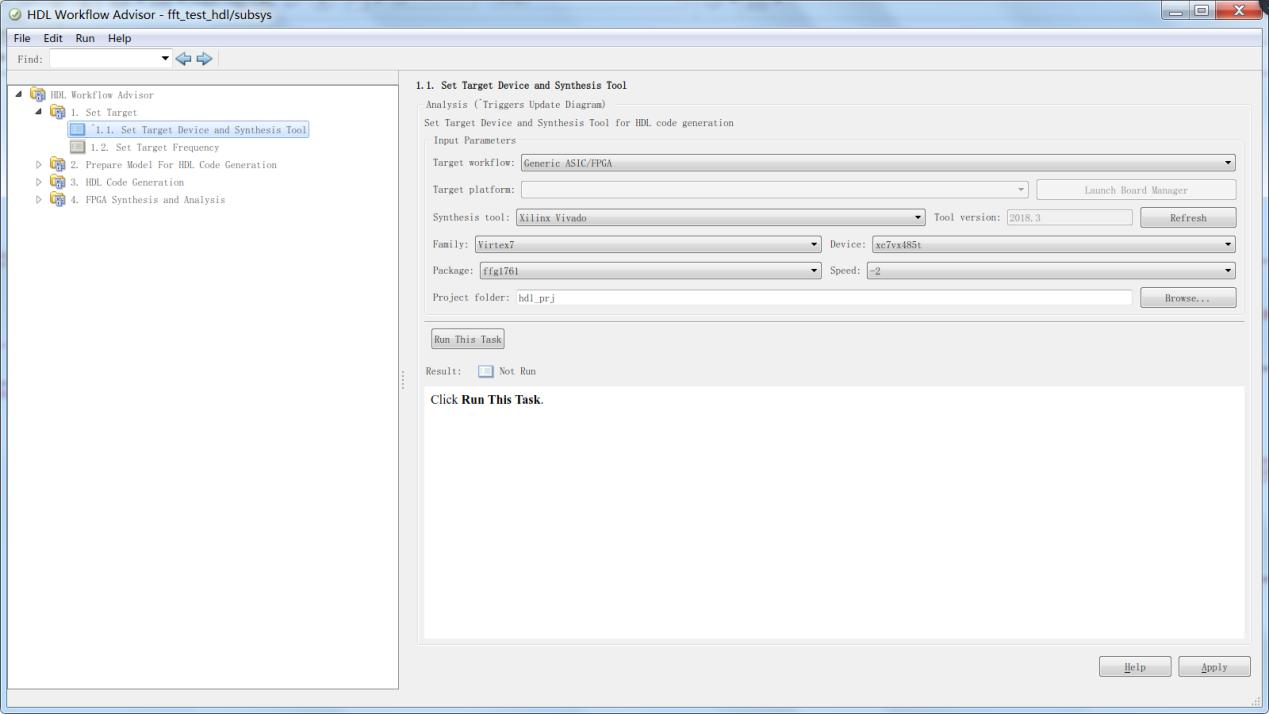

　　（8）在 HDL Workflow Advisor 視窗中，在 Set Target > Set Target Device and Synthesis Tool step, for Synthesis tool, select Xilinx Vivado and click Run This Task； 　　（9）在 Set Target > Set Target Frequency step，click run the task； 　　（10）Right-click Prepare Model For HDL Code Generation and select Run All； 　　（11）In the HDL Code Generation > Set Code Generation Options > Set Basic Options step, select the following options, then click Apply: 　　? For Language, select Verilog. 　　? Enable Generate traceability report. 　　? Enable Generate resource utilization report. 　　（12）Right-click the HDL Code Generation > Generate RTL Code and Testbenchstep, and select Run to Selected Task.（在 Run to Selected 之前需要勾上 Generate RTL code 和 Generate RTL testbench）; 　　（13）等待一段時間，成功后會生成對應的報告，代碼在指定的目錄檔案下；下面步驟為生成 FFT HDL 代碼后進行 Modelsim 仿真，如果不需要進行仿真可以跳過（14）-（16）下面的步驟 　　（14）進入 Modelsim software，通過 tcl 切換到剛剛生成 HDL 代碼的目錄； 　　（15）在 tcl 輸入 subsys_tb_compile.do； 　　（16）在 tcl 輸入 subsys_tb_sim.do； 　　結束 Modelsim 仿真，下面為 FFT HDL Optimized 模塊的正確性（誤差性）檢測程序,檢測程序為使用 Xilinx 提供的 xfft MATLAB mex 函式介面進行檢測： 　　（17）打開 Vivado 軟體，新建工程，在 Vivado IP 目錄輸入 FFT，找到LogiCORE Fast Fourier Transform,設定與前面對應的引數（FFT_length、Arch、浮點處理型別）,最后點 generate IP； 　　（18）IP 生成后，回到工程目錄，找到xxx\xxx.srcs\sources_1\ip\xfft_0\cmodel 檔案，解壓 xfft_v9_1_bitacc_cmodel_nt64.zip 壓縮包（適合與 windows 系統，對于linux 系統解壓 xfft_v9_1_bitacc_cmodel_lin64.zip 壓縮包），解壓完成，得到下面檔案：

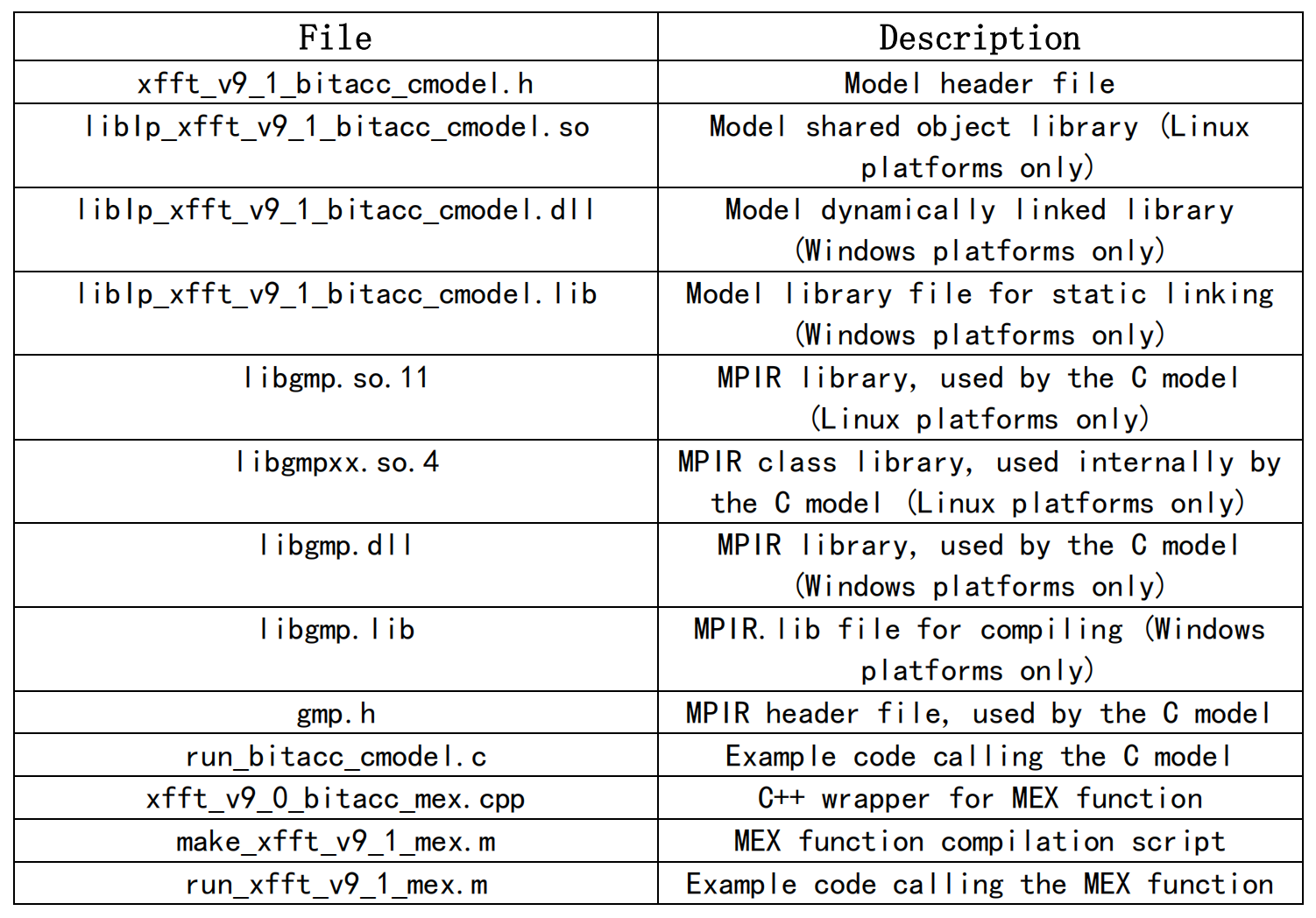

　　（19）打開 MATLAB，在 MATLAB 命令視窗跳轉到xfft_v9_1_bitacc_cmodel_nt64.zip 壓縮包解壓檔案目錄下； 　　（20）在執行下面步驟之前，電腦需要安裝有編譯器如 Microsoft Visual Studio 201x、MinGW64 等，可以通過 mex –setup 指令進行查看是否安裝，也可以指定編譯器； 　　（21）執行 make_xfft_v9_1_mex.m 來建立 MEX function（而如何實作的自己可以網上搜一下）； 　　（22）在當前目錄查看是否存在 xfft_v9_1_bitacc_mex.mexw64 檔案（windows 系統）； 　　（23）通過在命令視窗運行 xfft_v9_1_bitacc_mex.mexw64 FFT MEX function 可以看到它的輸入輸出引數細節：[output_data, blk_exp, overflow] = xfft_v9_1_bitacc_mex(generics,nfft, input_data,scaling_sch, direction)（具體引數情況可以參照 pg109-xfft Xilinx 官方手冊，而手冊可以直接去Xilinx 官網也可以在 Logicore FFT IP 核生成的時候點擊上方的 help 來查找檔案）； 　　（24）之后打開 run_xfft_v9_1_mex.m 檔案（MEX Function Example Code），需要對檔案進行引數的修改（引數含義看 xfft_）：

1 　　generics.C_NFFT_MAX = 13; %fft length = 8192
2 　　generics.C_ARCH = 2; %Burst Radix 2
3 　　generics.C_HAS_NFFT = 0;
4 　　generics.C_USE_FLT_PT = 1; %浮點
5 　　generics.C_INPUT_WIDTH = 32; % Must be 32 if C_USE_FLT_PT = 1
6 　　generics.C_TWIDDLE_WIDTH = 24; % Must be 24 or 25 if C_USE_FLT_PT =1
7 　　generics.C_HAS_SCALING = 0; % Set to 0 if C_USE_FLT_PT = 1
8 　　generics.C_HAS_BFP = 0; % Set to 0 if C_USE_FLT_PT = 1
9 　　generics.C_HAS_ROUNDING = 0; % Set to 0 if C_USE_FLT_PT = 1

部分代碼進行注釋

 1 % % Check xk_re and xk_im data: Only xk_re[0] should be non-zero
 2 % if output(1) ~= expected_xk_re_0
 3 % if channels > 1
 4 % error('ERROR: Channel %d xk_re[0] is incorrect:
 5 expected %f + j%f, actual %f +
 6 j%f\n',channel,real(expected_xk_re_0),imag(expected_xk_re_0),real(out
 7 put(1)),imag(output(1)))
 8 % else
 9 % error('ERROR: xk_re[0] is incorrect: expected %f + j%f,
10 actual %f +
11 j%f\n',real(expected_xk_re_0),imag(expected_xk_re_0),real(output(1)),
12 imag(output(1)))
13 % end
14 % end
15 %
16 % % Check all other sample values are zero
17 % for n = 2:samples
18 % if output(n) ~= 0 + 0j
19 % if channel > 1
20 % error('ERROR: Channel %d output sample %d is incorrect:
21 expected %f +j%f, actual %f +
22 j%f\n',channel,n,0.0,0.0,real(output(1)),imag(output(1)))
23 % else
24 % error('ERROR: output sample %d is incorrect: expected %f
25 +j%f, actual %f + j%f\n',n,0.0,0.0,real(output(1)),imag(output(1)))
26 % end
27 % end
28 % end

　　（25）運行配置好的 run_xfft_v9_1_mex.m 檔案,之后再修改 run_xfft_v9_1_mex.m 檔案，修改：input_raw(1:samples) = fft_input_s(1:samples);其他條件不變，再次運行配置好的 run_xfft_v9_1_mex.m 檔案； 　　（26）在 Worksapce 找到 out 變數（其中 out 變數為經過 FFT MEX Function 得到的結果，經 FFT MEX Function 處理了浮點資料之后得到的 double 型別資料）； 　　（27）之后在命令列 fft_hdl_out_test(1:8192)=fft_hdl_out(57578:65769);（其中 fft_hdl_out 為經過 FFT HDL Optimized 定點輸出資料，而從 57578 開始是因為 57577 及前面的資料為 input 與 output 之間的 Latency，所有值為0）； ~~~~~~~~ ~~~~ ~~~~ ~~~~ 　　（28）進行FFT資料的比較，即Xilinx LogiCORE FFT IP核運算輸出結果與Simulink FFT HDL Optimized模塊輸出結果對比，通過撰寫一個腳本，用plot函式進行對比：

測驗說明：

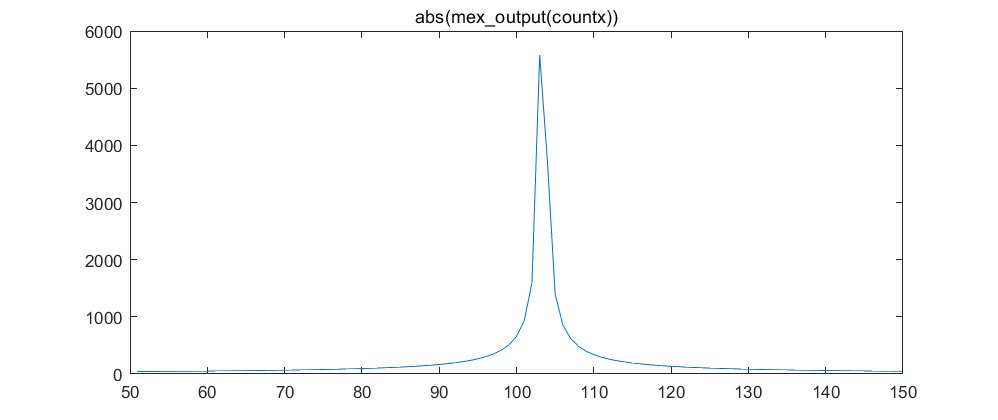

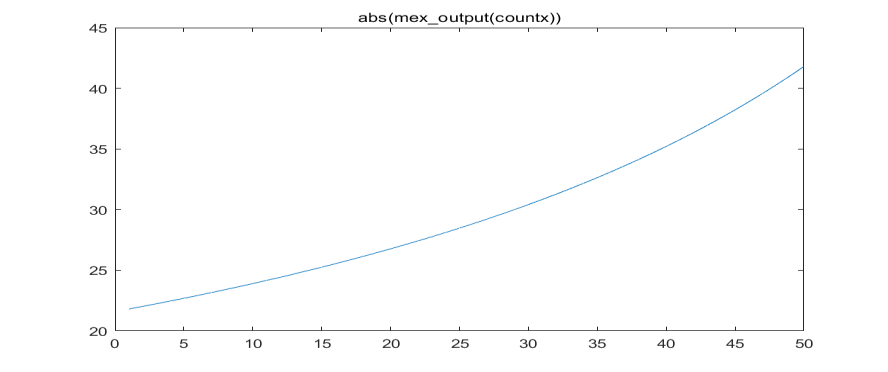

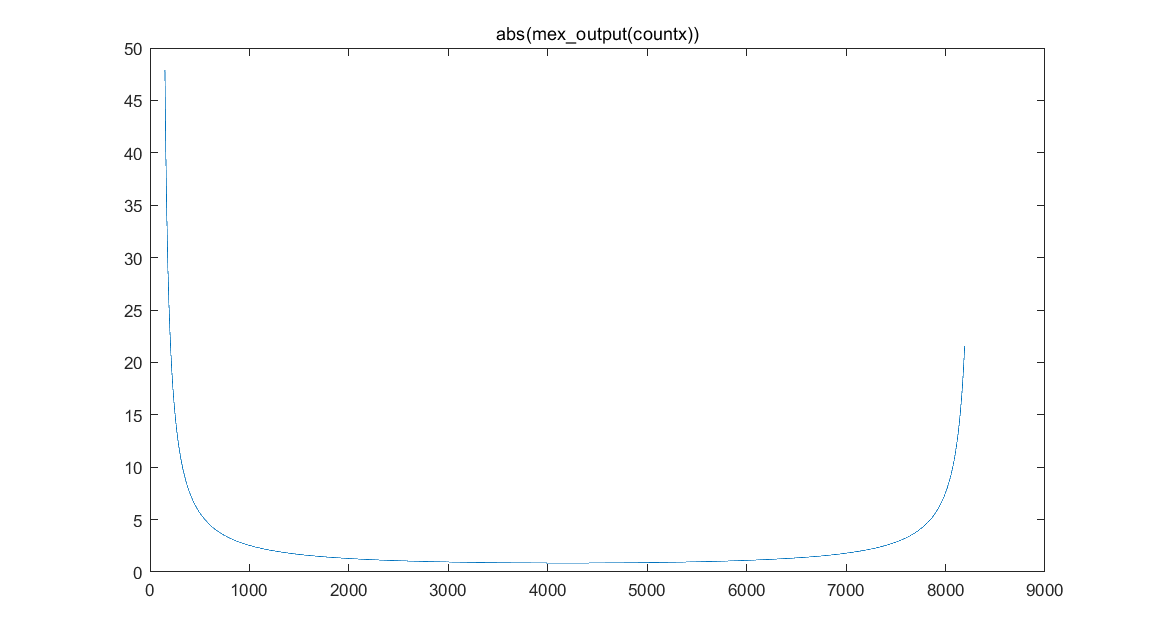

　　①測驗是通過對 FFT HDL Optimized 的輸出或 FFT HDL Optimized 輸出經過convert 定點轉浮點的輸出結果的絕對值 A 與 Xilinx FFT MEX Function 介面輸出 B 絕對值之間的差值:abs(A)-abs(B)； 　　②在測驗中，以 Xilinx FFT MEX Function 輸出為參考值（標準值）； 　　③在進行 diff/reference result 計算時，因為 result 值太小及出現一些問題所以沒有進行百分比的顯示，現在給出 abs(Xilinx FFT MEX Function 介面輸出 B)的圖解，測驗時 Sine 模塊幅值為 0.9，以第一個 8192 點為例，在其他計算情況下，結果基本相同：

測驗一

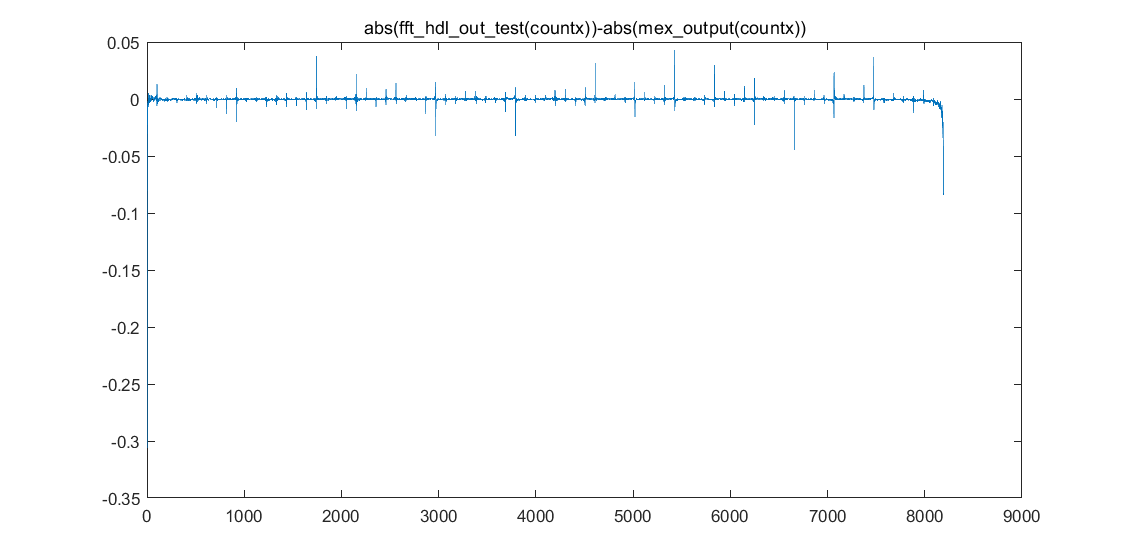

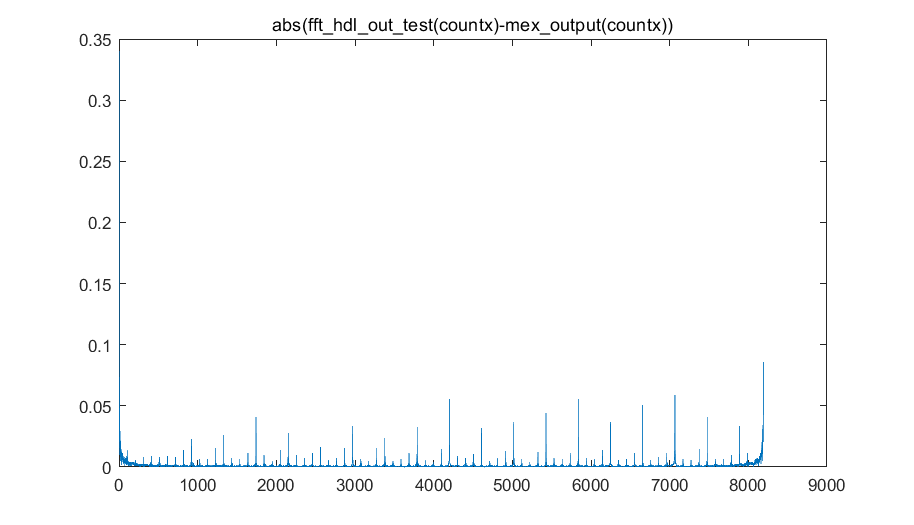

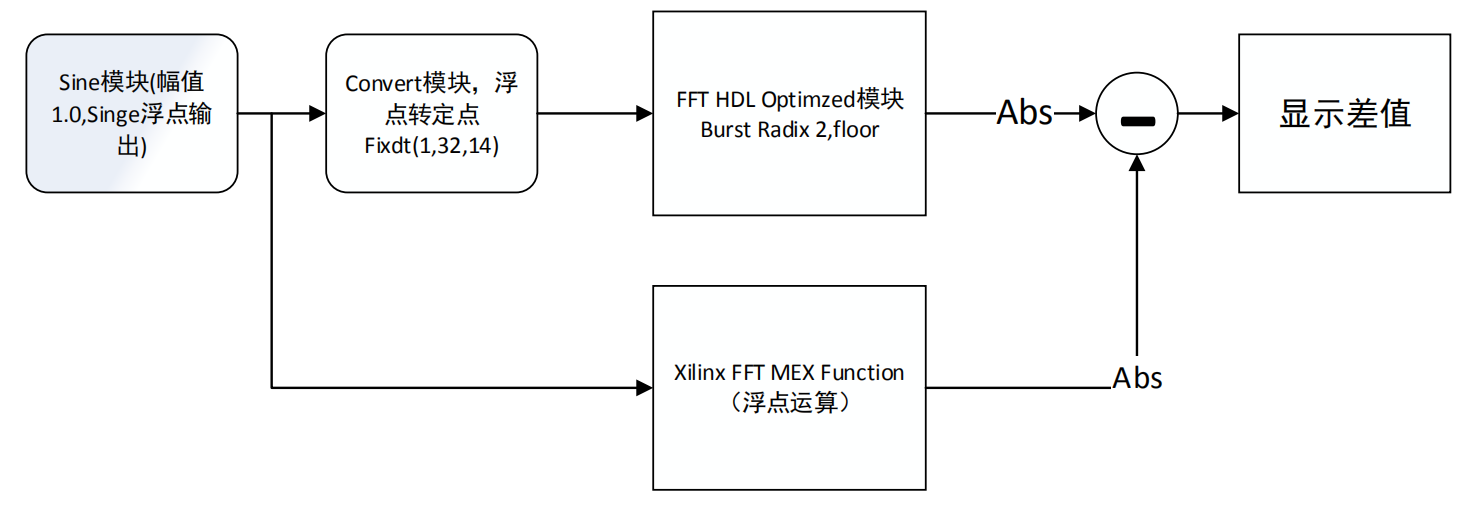

　　Xilinx FFT MEX 函式的介面的運算方式設定為浮點測驗，convert 模塊轉換輸出的資料形式為 fixdt(1,32,14)，（Sine 模塊的幅值為 1.0）abs(fft_hdl_out_test(countx))-abs(output(countx))FFT HDL Optimized 模塊的 Data Types 為 Rounding Method = Floor abs(fft_hdl_out_test(countx)- output(countx))

測驗二

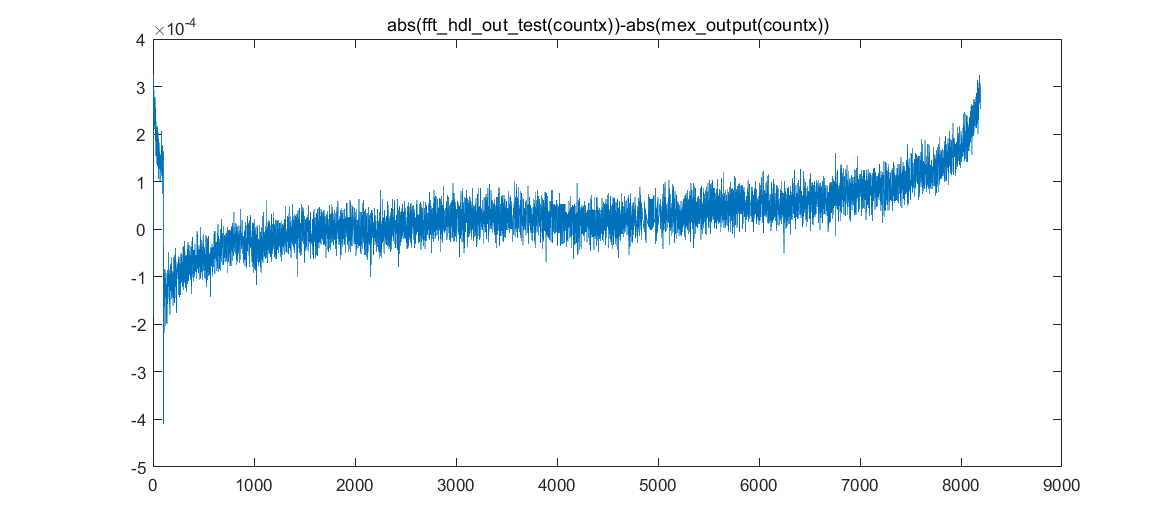

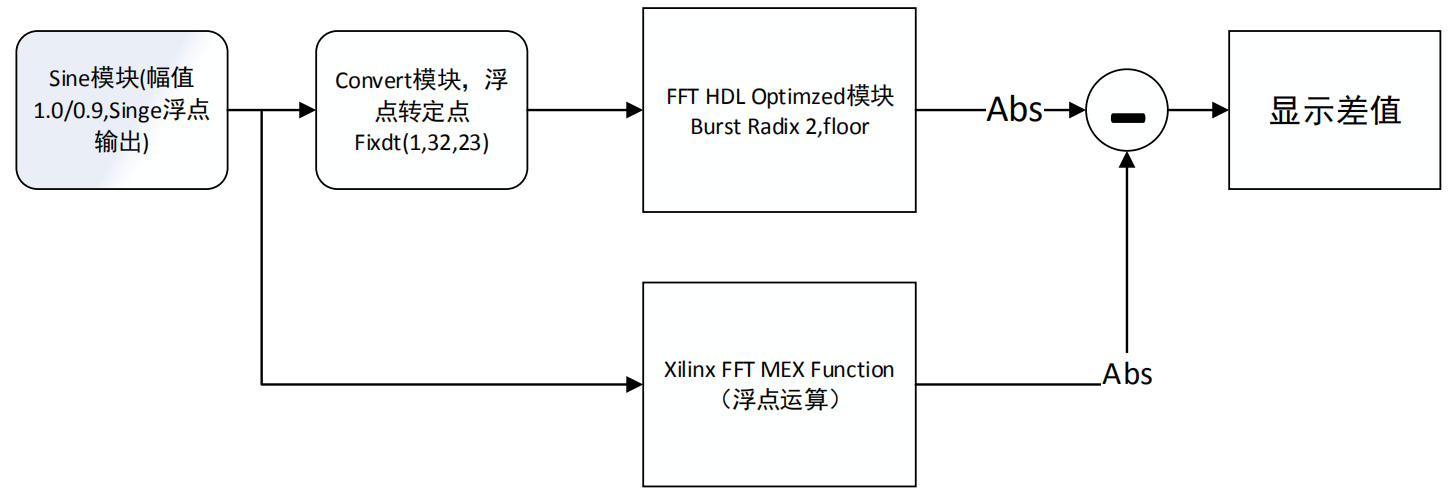

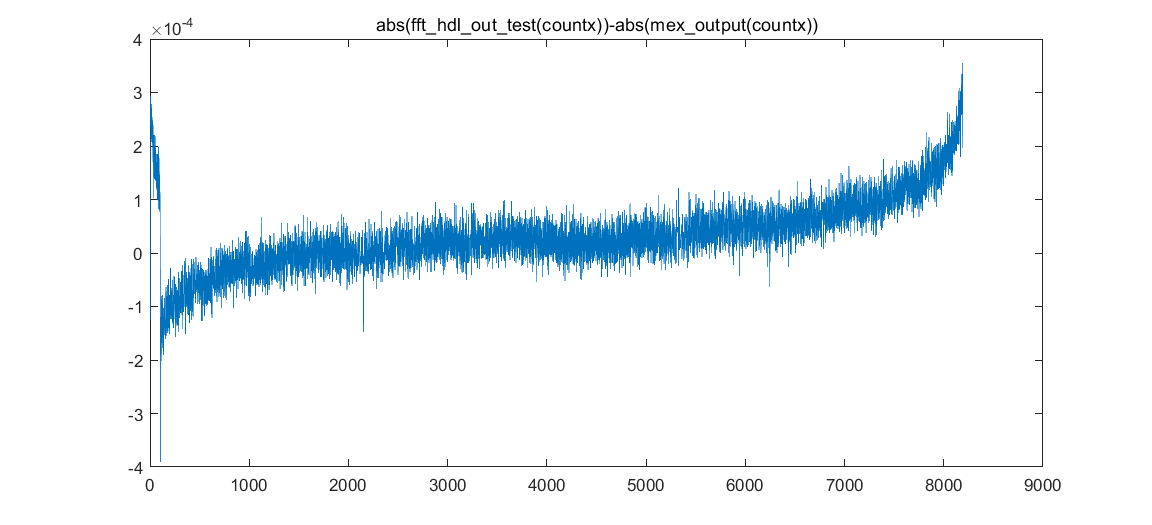

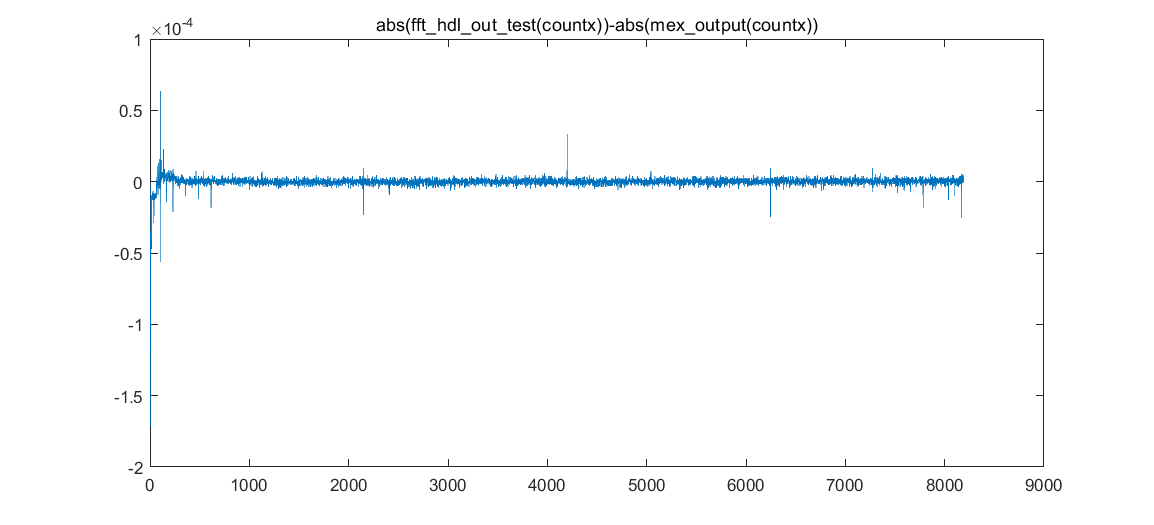

　　Xilinx FFT MEX函式的介面的運算方式設定為浮點測驗，修改convert模塊轉換輸出的資料形式（其他條件不變）：fixdt(1,32,23)，與IEEE-754 single-precision 格式一致，小數部分為23位二進制精度，（Sine模塊的幅值為1.0）FFT HDL Optimized模塊的Data Types為Rounding Method = Floor abs(fft_hdl_out_test(countx))-abs(output(countx))

測驗三

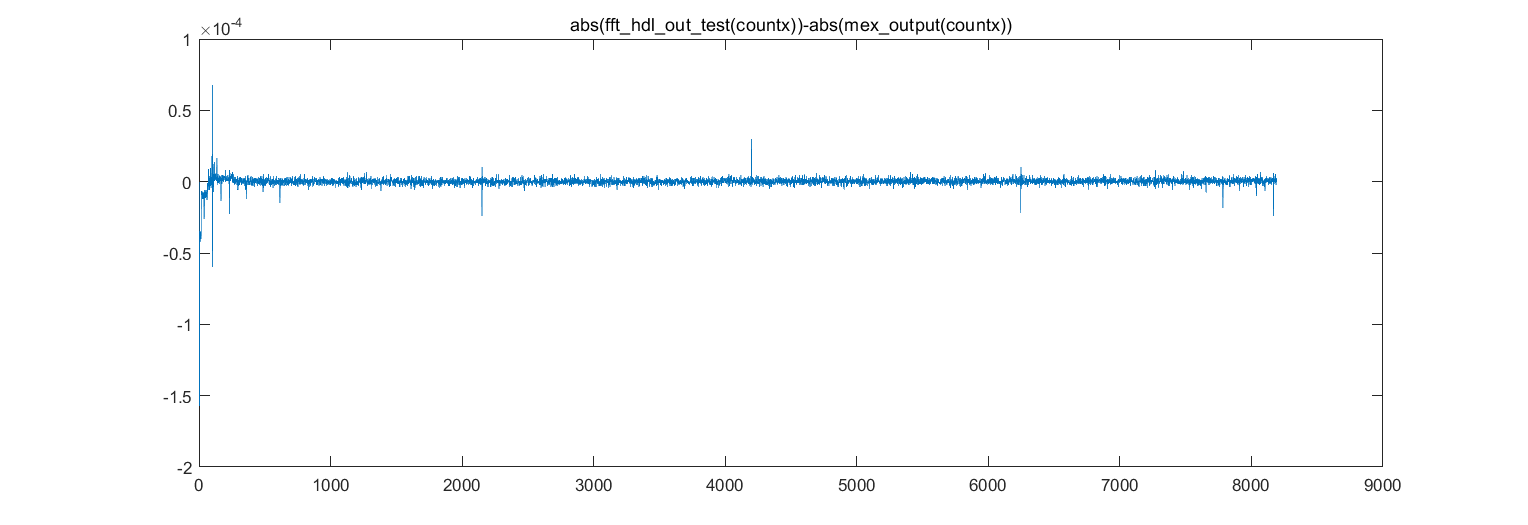

　　Xilinx FFT MEX函式的介面的運算方式設定為浮點測驗，修改Simulinkmode 中Sine模塊的幅值為0.9（與測驗四相比其他條件不變）fixdt(1,32,23)， 與IEEE-754 single-precision 格式一致，小數部分為23位二進制精度FFT HDL Optimized模塊的Data Types為Rounding Method = Floor abs(fft_hdl_out_test(countx))-abs(output(countx))

測驗四

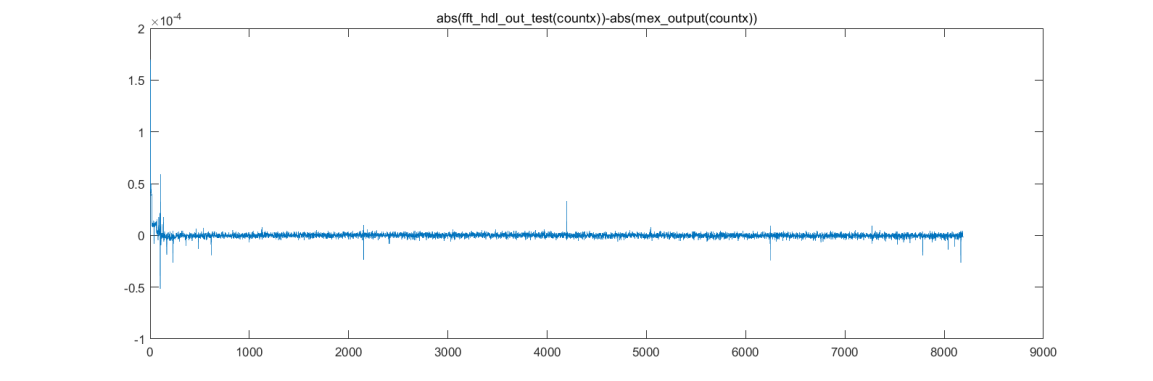

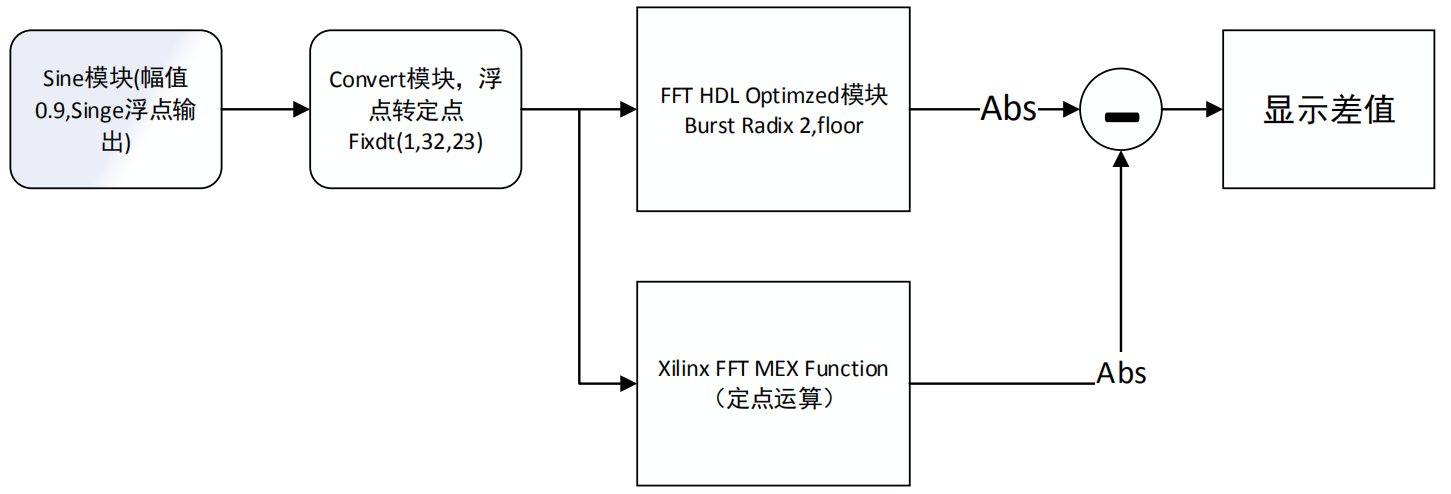

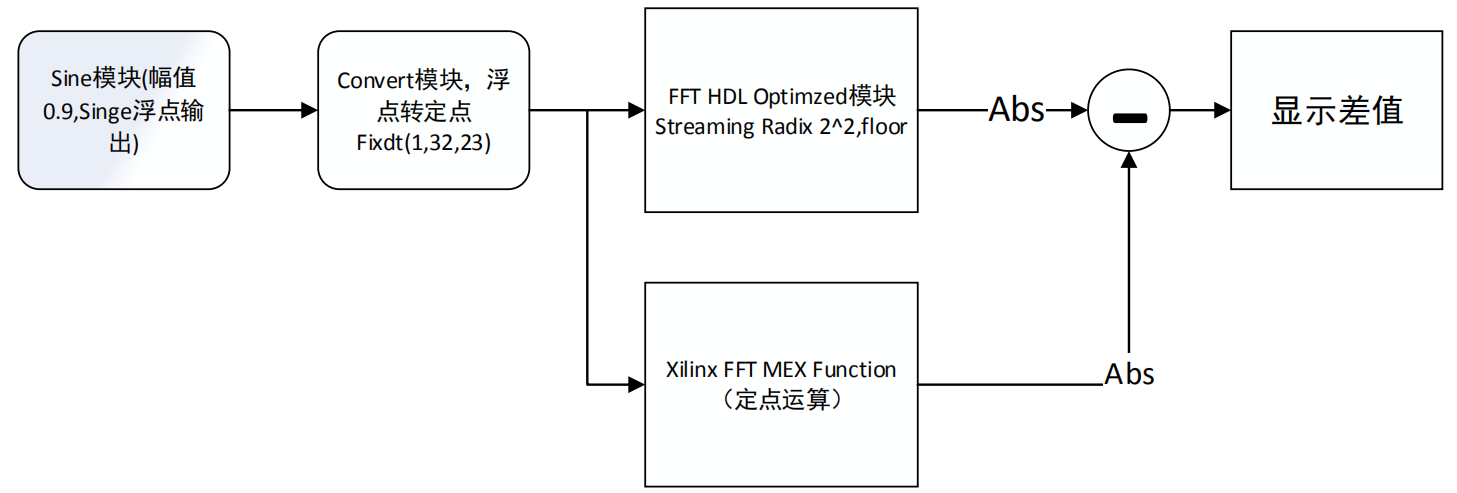

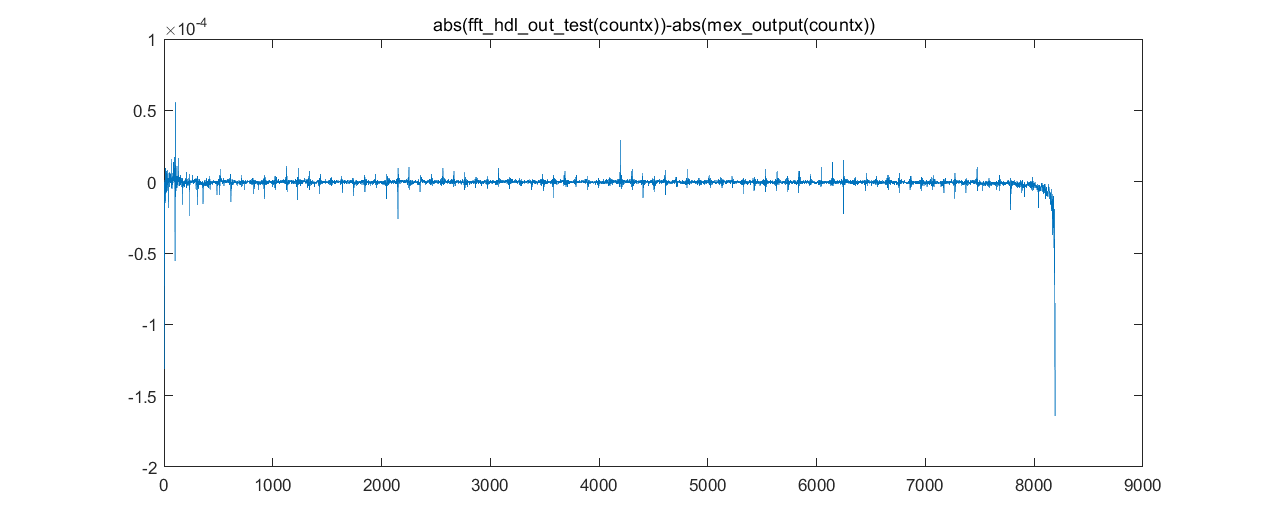

　　Xilinx FFT MEX 函式的介面的運算方式設定為定點測驗，修改 convert模塊轉換輸出的資料形式（其他條件不變）：fixdt(1,32,23)，與 IEEE-754 single-precision 格式一致，小數部分為 23 位二進制精度，且run_xfft_v9_1_mex.m 檔案中 generics.C_TWIDDLE_WIDTH 設定為 26; FFT HDL Optimized模塊的Data Types為Rounding Method = Floor 　　（Sine 模塊的幅值為 0.9）

測驗五

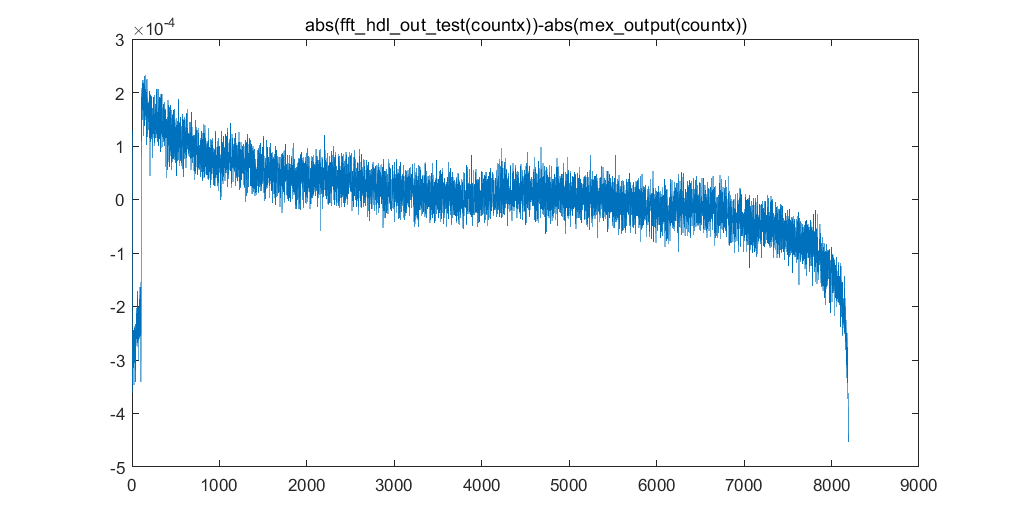

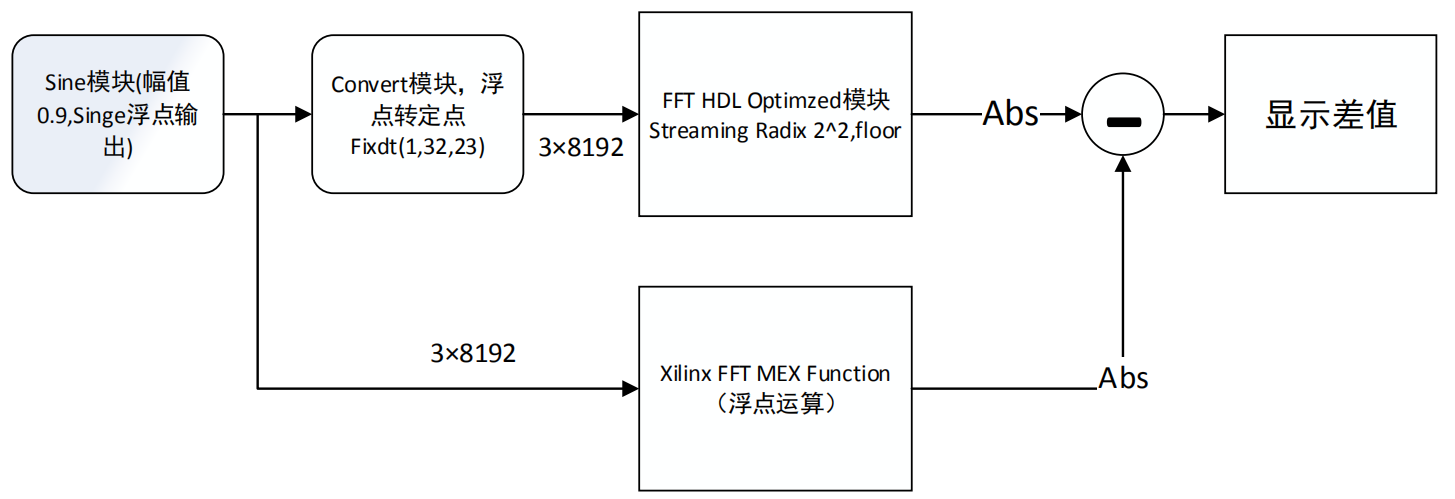

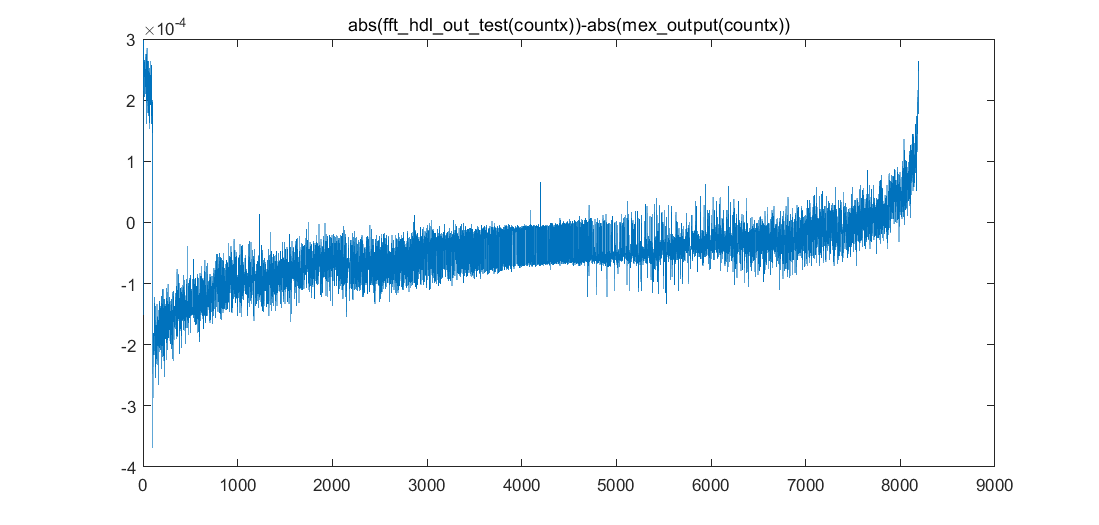

　　Xilinx FFT MEX 函式的介面的運算方式設定為 浮 點 測 試 ，fixdt(1,32,23)，與 IEEE-754 single-precision 格式一致，小數部分為 23 位二進制精度，結構改為 Streaming Radix 2^2 ，此為第一個 8192 點FFT HDL Optimized模塊的Data Types為Rounding Method = Floor 　　（Sine 模塊的幅值為 0.9）
　　Xilinx FFT MEX 函式的介面的運算方式設定為浮點測驗， fixdt(1,32,23)，與 IEEE-754 single-precision 格式一致，小數部分為 23 位二進制精度， 結構改為 Streaming Radix 2^2 ，此為測驗五第二個 8192 點 　　（Sine 模塊的幅值為 0.9）
　　Xilinx FFT MEX 函 數 的 接 口 的 運 算 方 式 設 置 為 浮 點 測 試 ，fixdt(1,32,23)，與 IEEE-754 single-precision 格式一致，小數部分為 23位二進制精度，結構改為 Streaming Radix 2^2 ，此為測驗五第三個 8192點 　　（Sine 模塊的幅值為 0.9）
　　Xilinx FFT MEX 函 數 的 接 口 的 運 算 方 式 設 置 為 定 點 測 試 ，fixdt(1,32,23)，與 IEEE-754 single-precision 格式一致，小數部分為 23位二進制精度，且 run_xfft_v9_1_mex.m 檔案中 generics.C_TWIDDLE_WIDTH設定為 26;結構改為 Streaming Radix 2^2 ，此為測驗五第三個 8192 點

測驗六

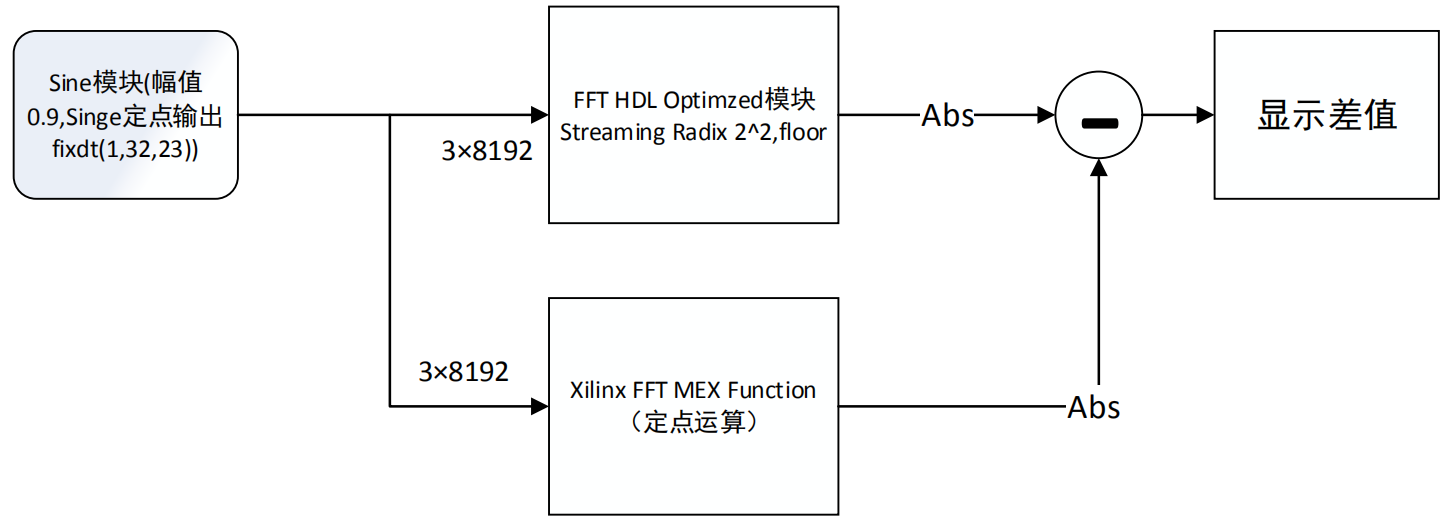

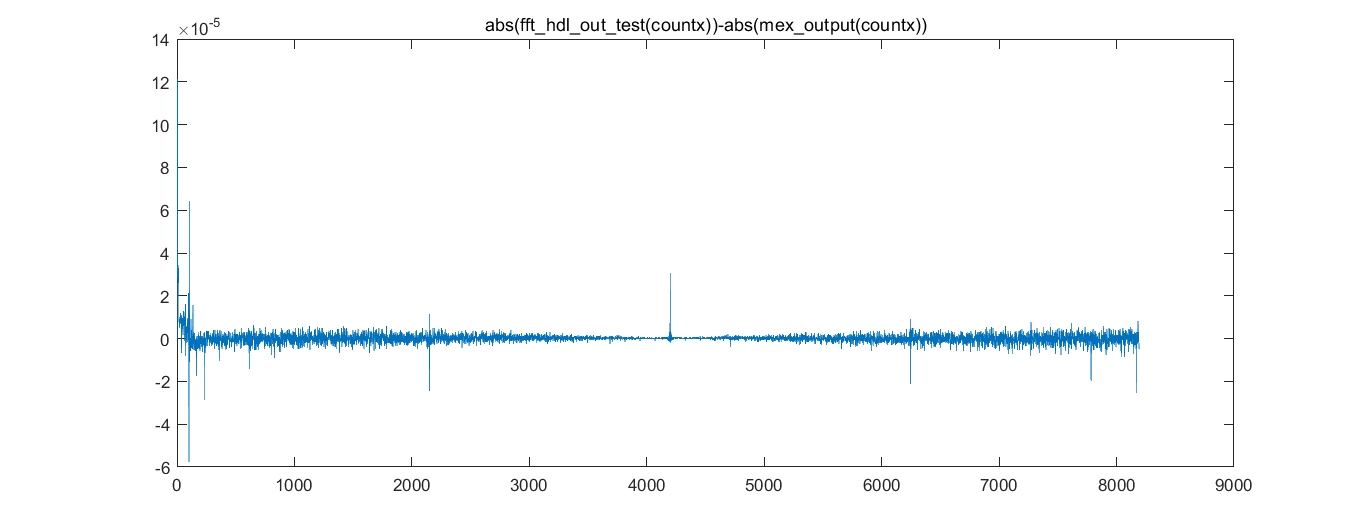

　　Xilinx FFT MEX 函式的介面的運算方式設定為定點測驗，系統直接輸出定點 fixdt(1,32,23)資料，與 IEEE-754 single-precision 格式一致，小數部 分為 23 位二進制精度，結構改為 Streaming Radix 2^2，此為第一個 8192 點FFT HDL Optimized模塊的Data Types為Rounding Method = Floor 　　（Sine 模塊的幅值為 0.9）   　　Xilinx FFT MEX 函式的介面的運算方式設定為定點測驗，系統直接輸出定點 fixdt(1,32,23)資料，與 IEEE-754 single-precision 格式一致，小數部 分為 23 位二進制精度，結構改為 Streaming Radix 2^2，此為第二個 8192 點FFT HDL Optimized模塊的Data Types為Rounding Method = Floor 　　（Sine 模塊的幅值為 0.9） 　　Xilinx FFT MEX 函式的介面的運算方式設定為定點測驗，系統直接輸出定點 fixdt(1,32,23)資料，與 IEEE-754 single-precision 格式一致，小數部 分為 23 位二進制精度，結構改為 Streaming Radix 2^2，此為第三個 8192 點FFT HDL Optimized模塊的Data Types為Rounding Method = Floor 　　（Sine 模塊的幅值為 0.9）

測驗七

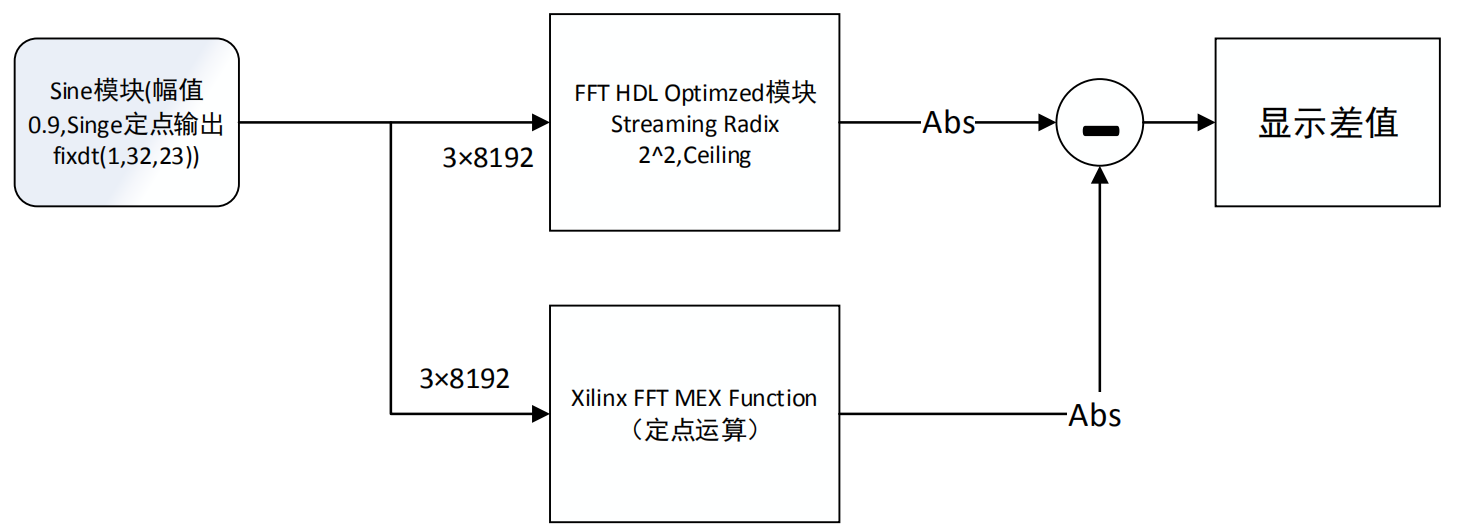

　　Xilinx FFT MEX 函式的介面的運算方式設定為定點測驗，系統直接輸出定點 fixdt(1,32,23)資料，與 IEEE-754 single-precision 格式一致，小數部 分為 23 位二進制精度，結構為 Streaming Radix 2^2，此為第一個 8192 點FFT HDL Optimized模塊的Data Types為Rounding Method = Ceiling 　　（Sine模塊的幅值為0.9） 　　Xilinx FFT MEX 函式的介面的運算方式設定為定點測驗，系統直接輸出定點 fixdt(1,32,23)資料，與 IEEE-754 single-precision 格式一致，小數部 分為 23 位二進制精度，結構為 Streaming Radix 2^2，此為第二個 8192 點FFT HDL Optimized模塊的Data Types為Rounding Method = Ceiling 　　（Sine模塊的幅值為0.9） 　　Xilinx FFT MEX 函式的介面的運算方式設定為定點測驗，系統直接輸出定點 fixdt(1,32,23)資料，與 IEEE-754 single-precision 格式一致，小數部 分為 23 位二進制精度，結構為 Streaming Radix 2^2，此為第三個 8192 點FFT HDL Optimized模塊的Data Types為Rounding Method = Ceiling 　　（Sine模塊的幅值為0.9）

測驗八

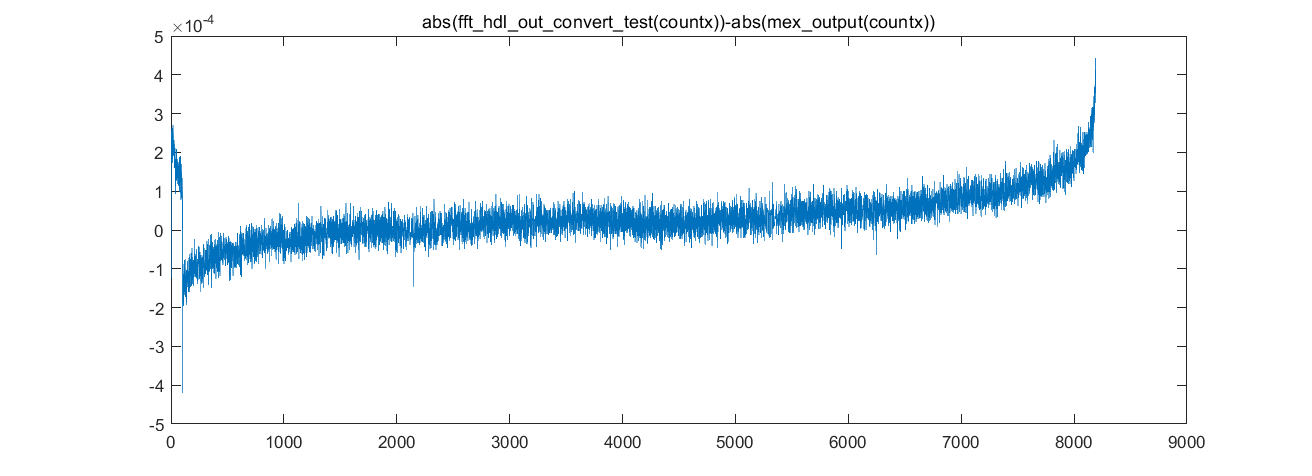

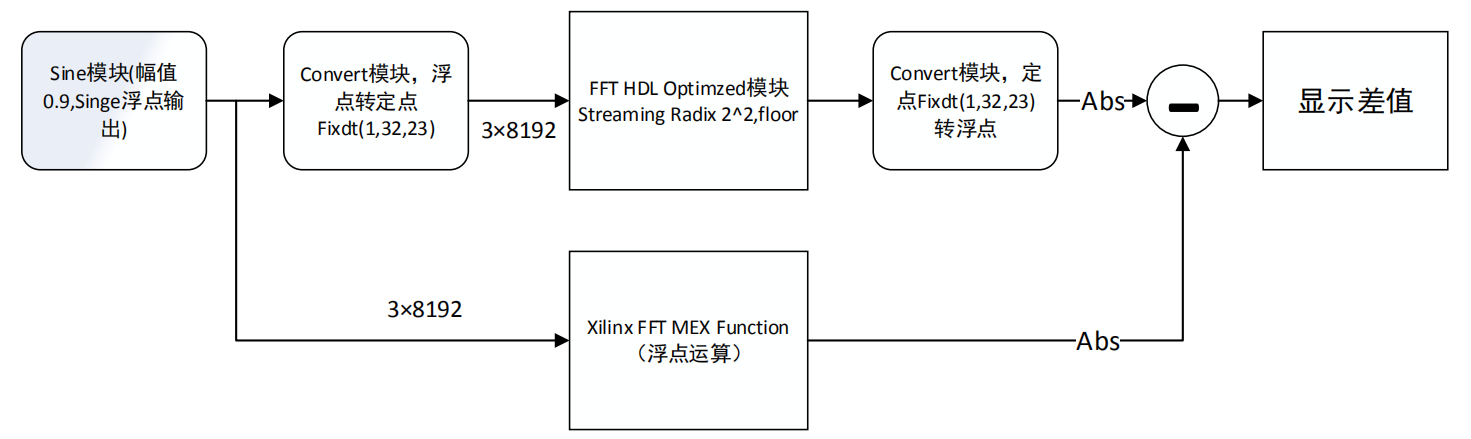

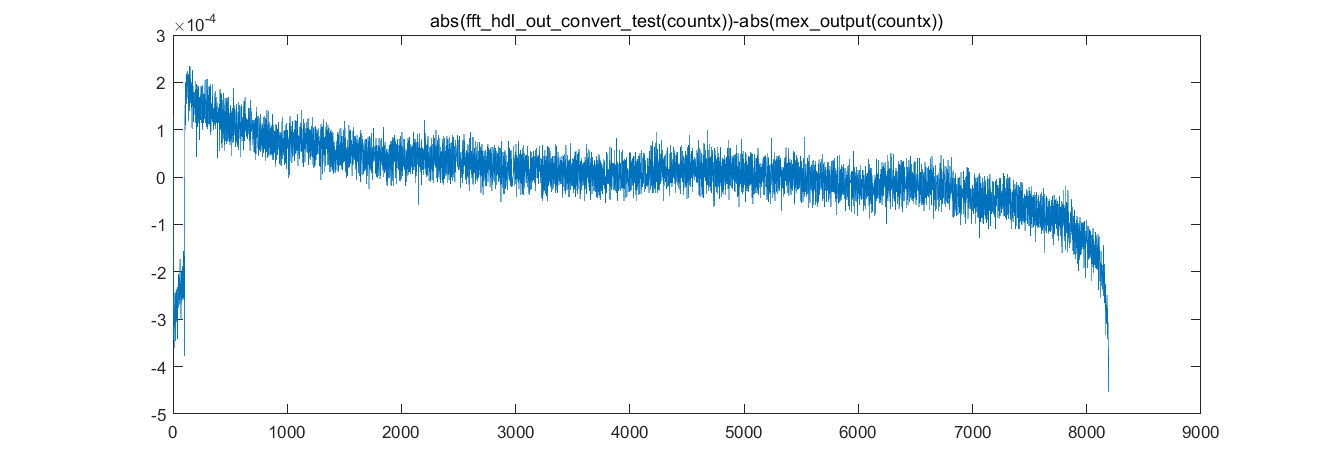

　　Xilinx FFT MEX 函式的介面的運算方式設定為浮點測驗，系統直接輸出定點 fixdt(1,32,23)資料，與 IEEE-754 single-precision 格式一致，小數部分為 23 位二進制精度，結構改為 Streaming Radix 2^2，此為第一個 8192 點，且在模塊輸出加了定點轉浮點輸出 FFT HDL Optimized 模塊的 Data Types 為 Rounding Method = Floor 　　（Sine 模塊的幅值為 0.9）   　　Xilinx FFT MEX 函式的介面的運算方式設定為浮點測驗，系統直接輸出定點 fixdt(1,32,23)資料，與 IEEE-754 single-precision 格式一致，小數部分為 23 位二進制精度，結構改為 Streaming Radix 2^2，此為第二個 8192 點，且在模塊輸出加了定點轉浮點輸出 FFT HDL Optimized 模塊的 Data Types 為 Rounding Method = Floor 　　（Sine 模塊的幅值為 0.9） 　　Xilinx FFT MEX 函式的介面的運算方式設定為浮點測驗，系統直接輸出定點 fixdt(1,32,23)資料，與 IEEE-754 single-precision 格式一致，小數部分為 23 位二進制精度，結構改為 Streaming Radix 2^2，此為第三個 8192 點，且在模塊輸出加了定點轉浮點輸出 FFT HDL Optimized 模塊的 Data Types 為 Rounding Method = Floor 　　（Sine 模塊的幅值為 0.9）

測驗結果說明：

(1)測驗一

　　通過測驗一結果圖可以看出其運算誤差有點大，經過后面測驗可以發現其主要原因是因為convert模塊的fixdt(1,32,x)中x的影響，測驗二及以后的測驗均與 IEEE-754 single-precision 格式一致，小數部分為23位二進制精度，即fixdt(1,32,23)，

(2)測驗二與測驗三

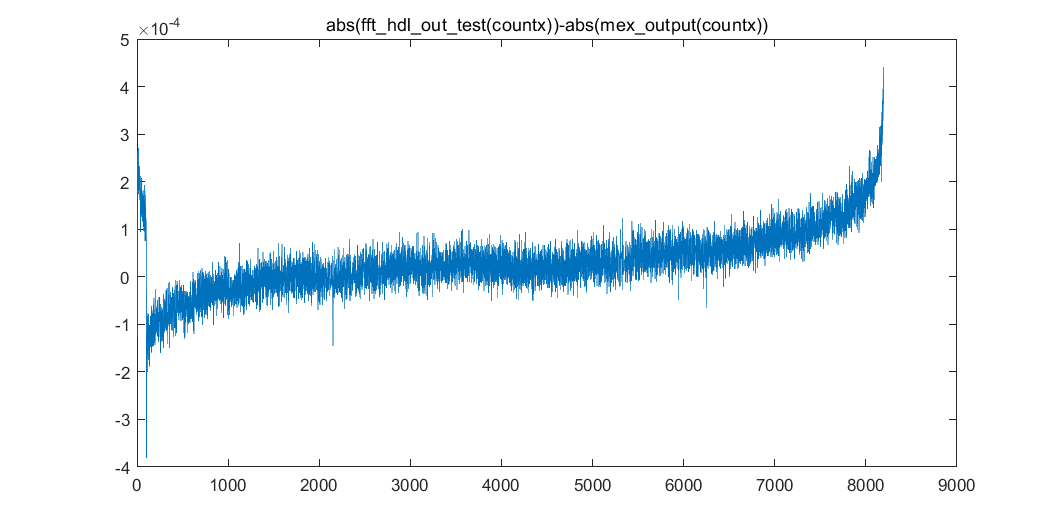

　　在修改前面的浮點轉定點引數后，FFT HDL Optimized 模塊的運算結果變得精確了，誤差較小，差值大概在±2×10-4，diff/reference 大概在 10-5 左右，而為什么選擇 0.9 幅值，是因為在做定點運算的時候，Sine 模塊幅值 1.0 在輸入至 Xilinx FFT MEX Function 在運算中會產生溢位，經測驗，1.0 與 0.9 產生的結果基本一致，

(3)測驗四

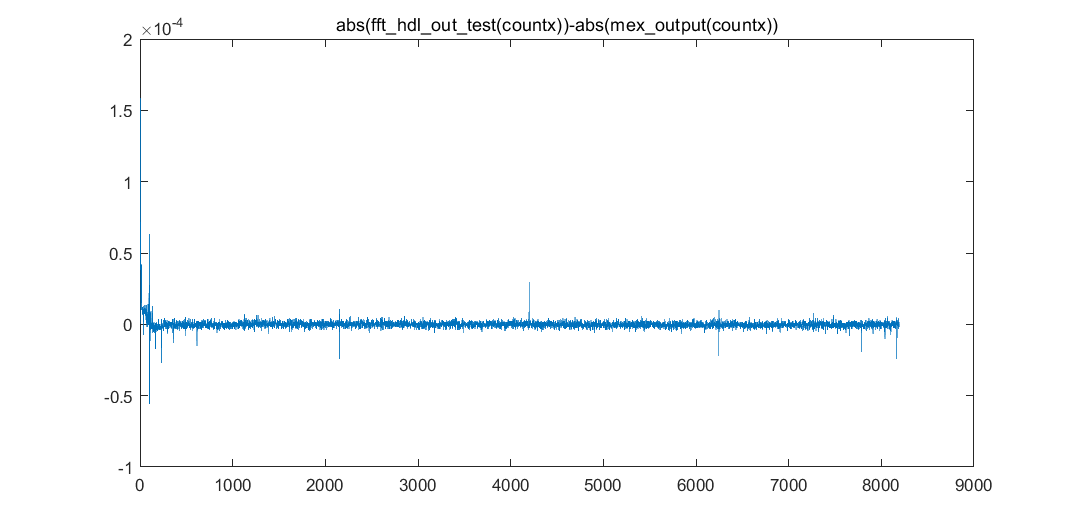

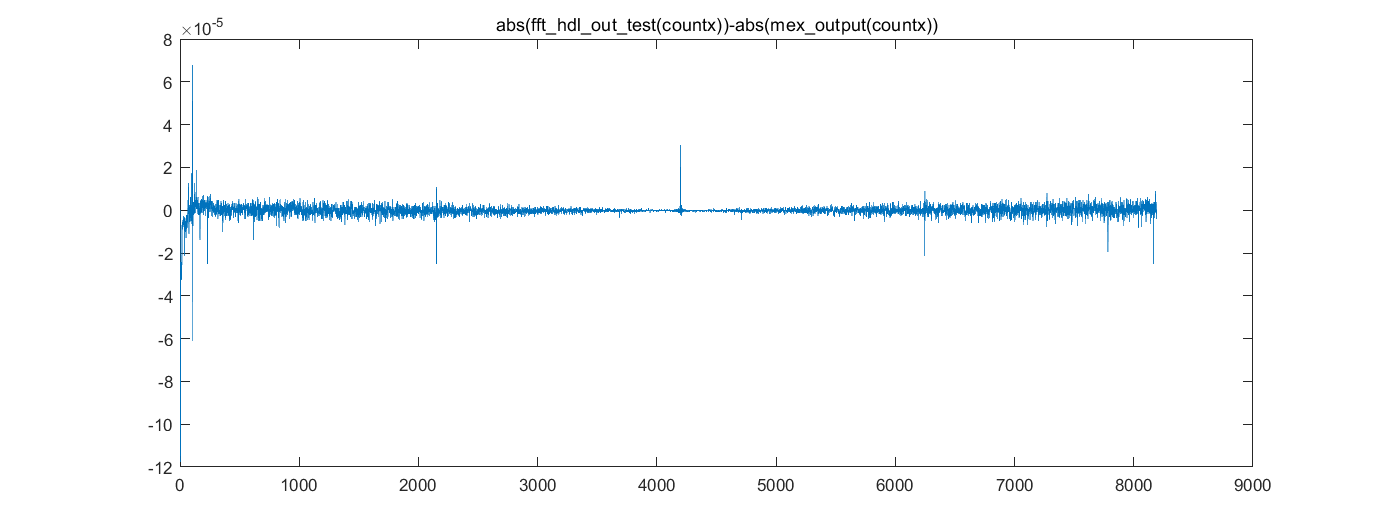

　　測驗四是與測驗三對應的，除了修改了 MEX 定點引數，其他均沒有變化，進行定點測驗，在定點測驗結果中，差值大概在±8×10-6，diff/reference 大概在 10-7左右，從結果說明在定點測驗中，FFT HDL Optimized 模塊計算誤差小，

(4)測驗五

　　測驗五相比測驗一至測驗四，最大差別是修改了 FFT HDL Optimized 模塊的內部結構即 Streaming Radix 2^2，因為在 Burst Radix 2 結構中，運行時間慢，且在進行第一個 8192 點之后處理之后，后續的 8192 點間隔很大，難以對 FFT HDL Optimized模塊與 MEX 進行不同情況下進行測驗（兩種結構詳細區別需看 doc 檔案），在測驗五Streaming 情況下，選定了后續三個 8192 點進行測驗對比，來說明精度情況，在三輪結果測驗中，差值大概均在±2×10-4，diff/reference 大概在 10-5 左右，誤差較小， 　　同時在 Streaming Radix 2^2 結構下，進行了第三個 8192 點的定點測驗，
　　在三個 8192 的定點測驗中，差值大概在±8×10-6，diff/reference 大概在 10-7左右，誤差小，

(5)測驗六

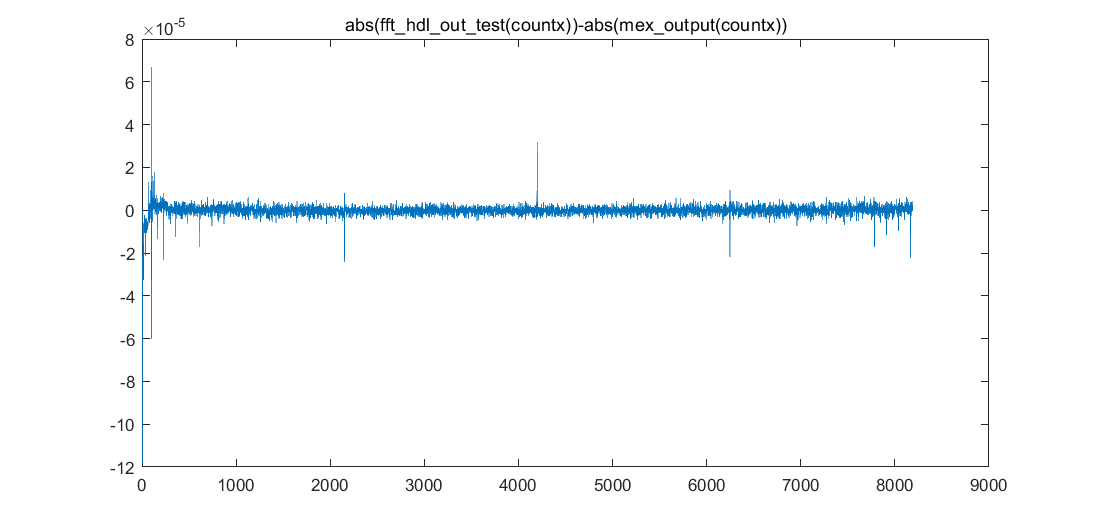

　　測驗六程序中，Sine 模塊直接輸出定點 fixdt(1,32,23)資料，MEX 進行定點測驗，在測驗六 Streaming 情況下，選定了后續三個 8192 點進行測驗對比，進一步說明定點精度，定點測驗結果中，差值大概在±8×10-6，diff/reference 大概在 10-7 左右，從結果說明在定點測驗中，FFT HDL Optimized 模塊計算誤差小，

(6)測驗七

　　測驗七程序中，與測驗六相比，改了 FFT HDL Optimized 模塊的 data type 模式，即 Rounding Method = Ceiling 模式，Sine 模塊直接輸出定點 fixdt(1,32,23)資料，MEX 進行定點測驗，在測驗七 Streaming 情況下，也選定了后續三個 8192 點進行測驗對比，來說明 FFT HDL Optimized 模塊的不同 data type 模式下的精度區別，定點測驗結果中，差值大概在±8×10-6，diff/reference 大概在 10-7 左右，從結果說明在定點測驗中， FFT HDL Optimized 模塊的不同 data type 模式下的精度區別不大，

(7)測驗八

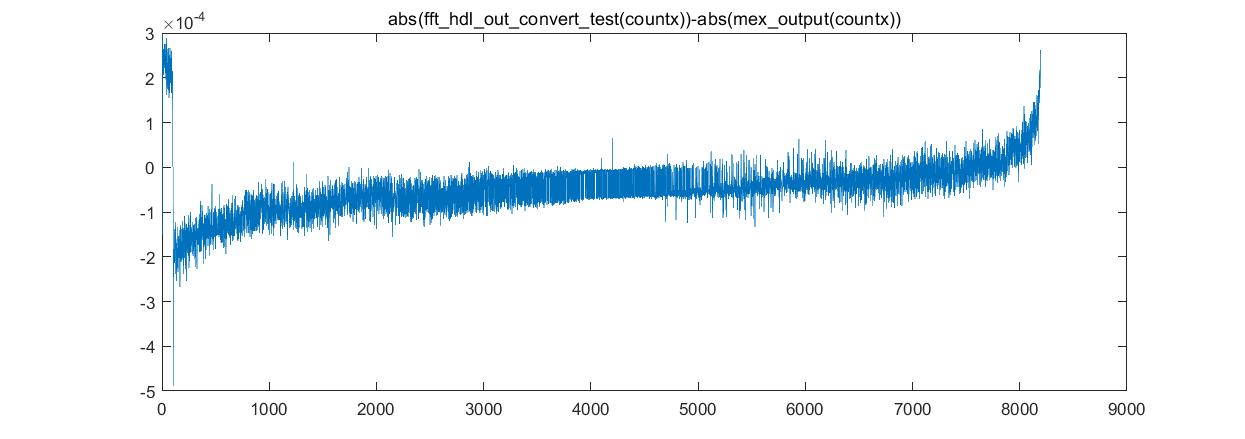

　　相比測驗五而言，在FFT HDL Optimized模塊輸出加了定點轉浮點convert模塊，在測驗八Streaming情況下，選定了后續三個8192點進行測驗對比，來說明精度情況，在三輪結果測驗中，差值大概均在±2×10-4，diff/reference大概在10-5左右，誤差較小，與測驗五結果基本一致，也說明輸出后加的convert定點轉浮點模塊造成的誤差影響較小，
