標定了這么多次，感覺這是最來勁的一次，就興奮的貼在這里了，無他，因為國產精品示波器的使用，試了一下極限，結果喜人，眼神好的留意一下最后一幅圖，看看驚不驚艷，慘不忍睹的頂降還是無視吧，加工的這一批次的磁環太丿了，
#########################
車間束流變壓器定標
2021.2.3
5個束流變壓器，其中1個沒信號，另外4個靈敏度一致：

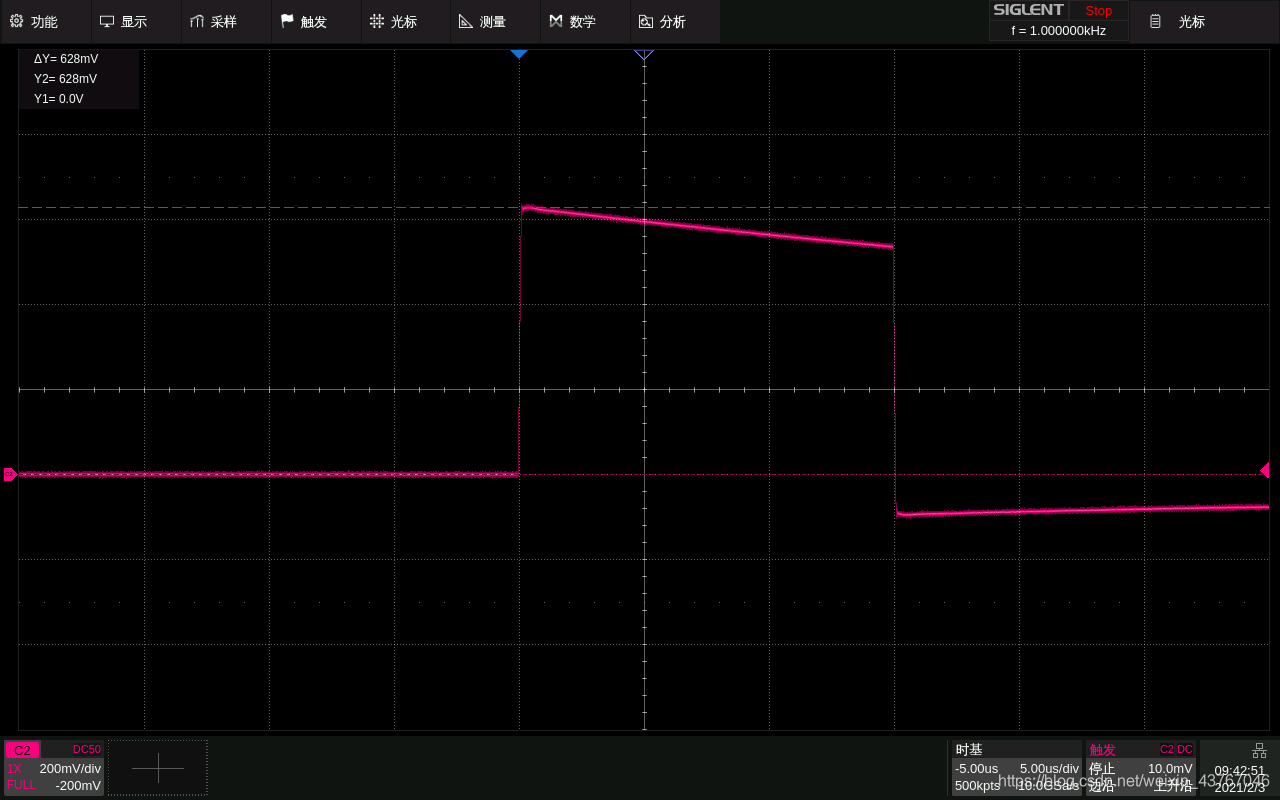

模擬束流400mA，脈寬15us：

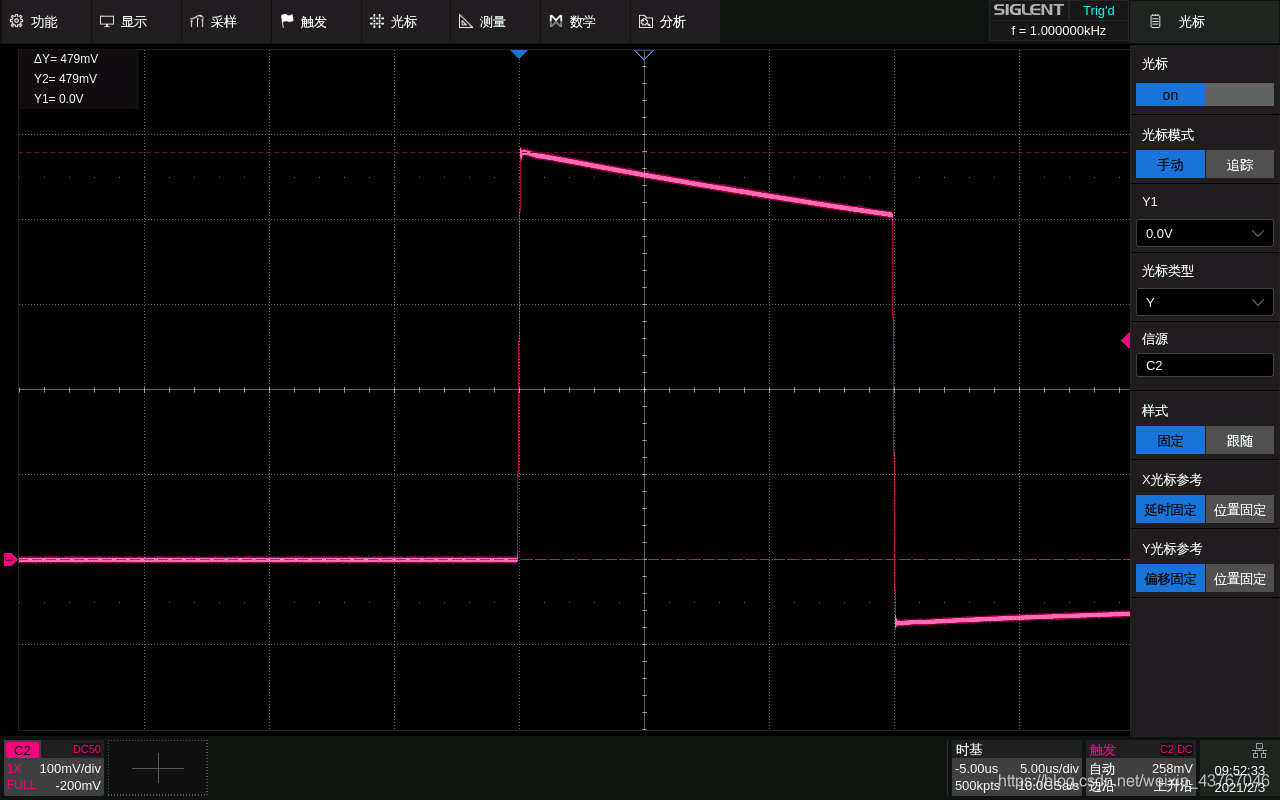

模擬束流300mA，脈寬15us：

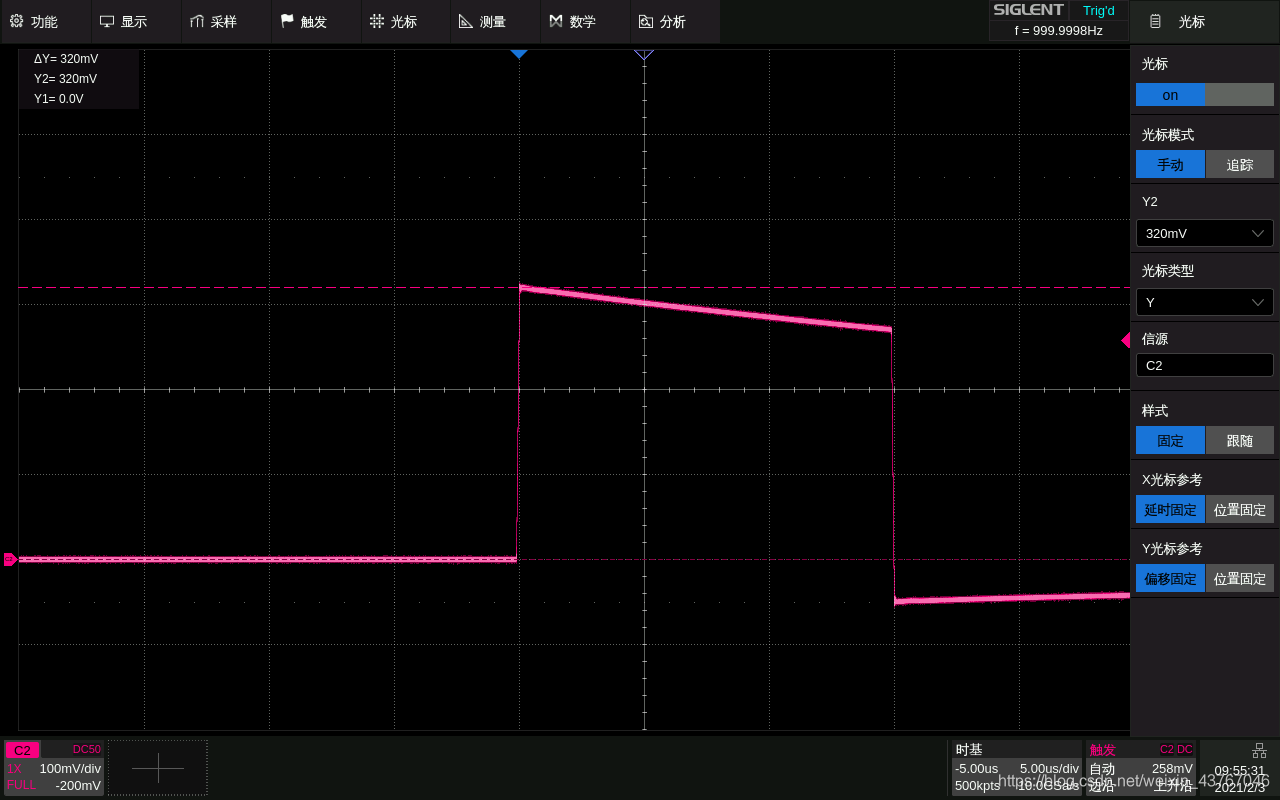

模擬束流200mA，脈寬15us：

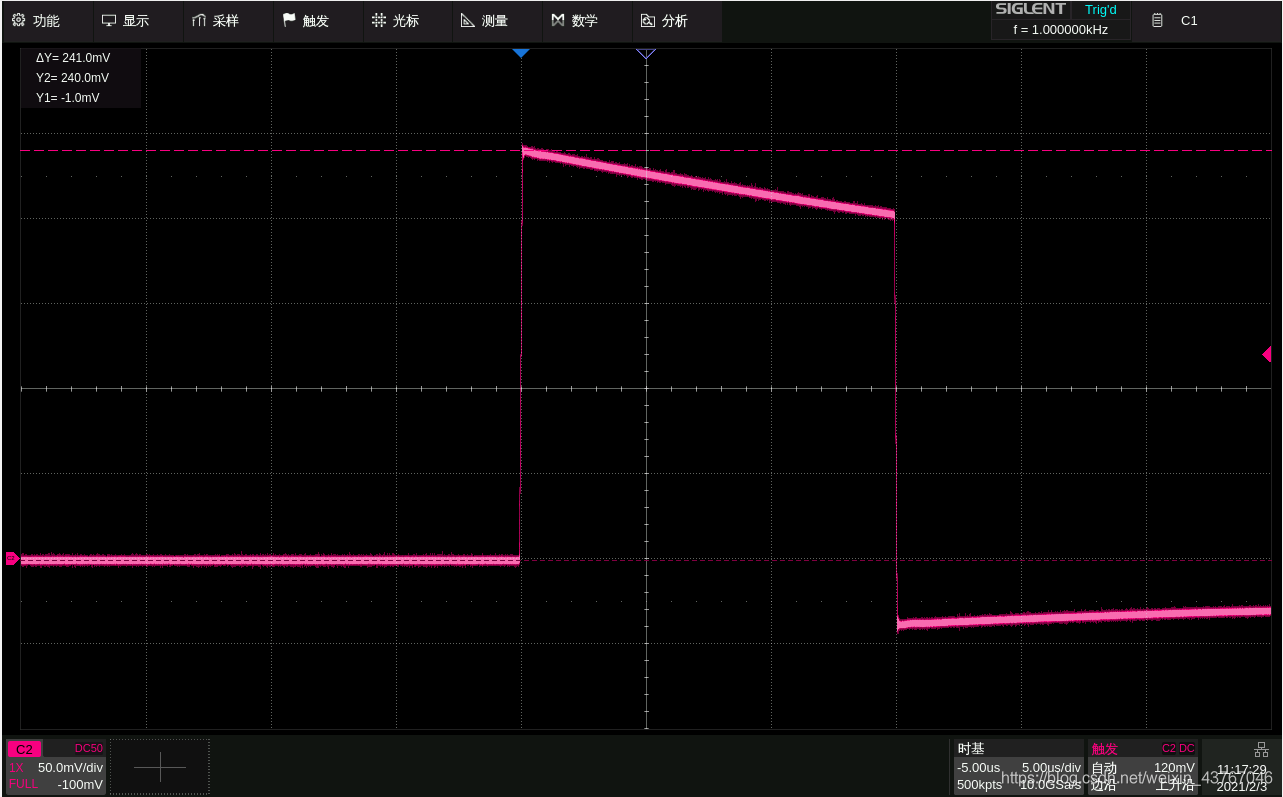

模擬束流150mA，脈寬15us：
模擬束流100mA，脈寬15us：

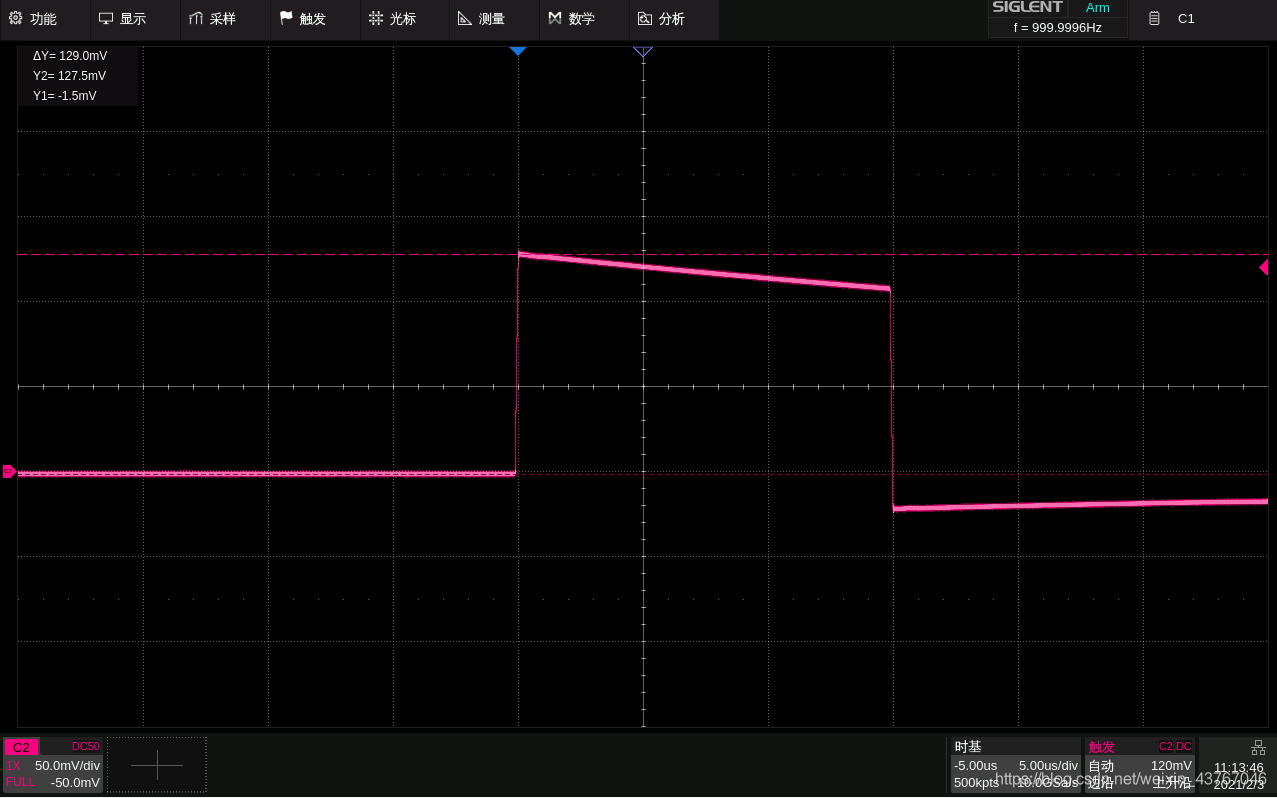

模擬束流80mA，脈寬15us：

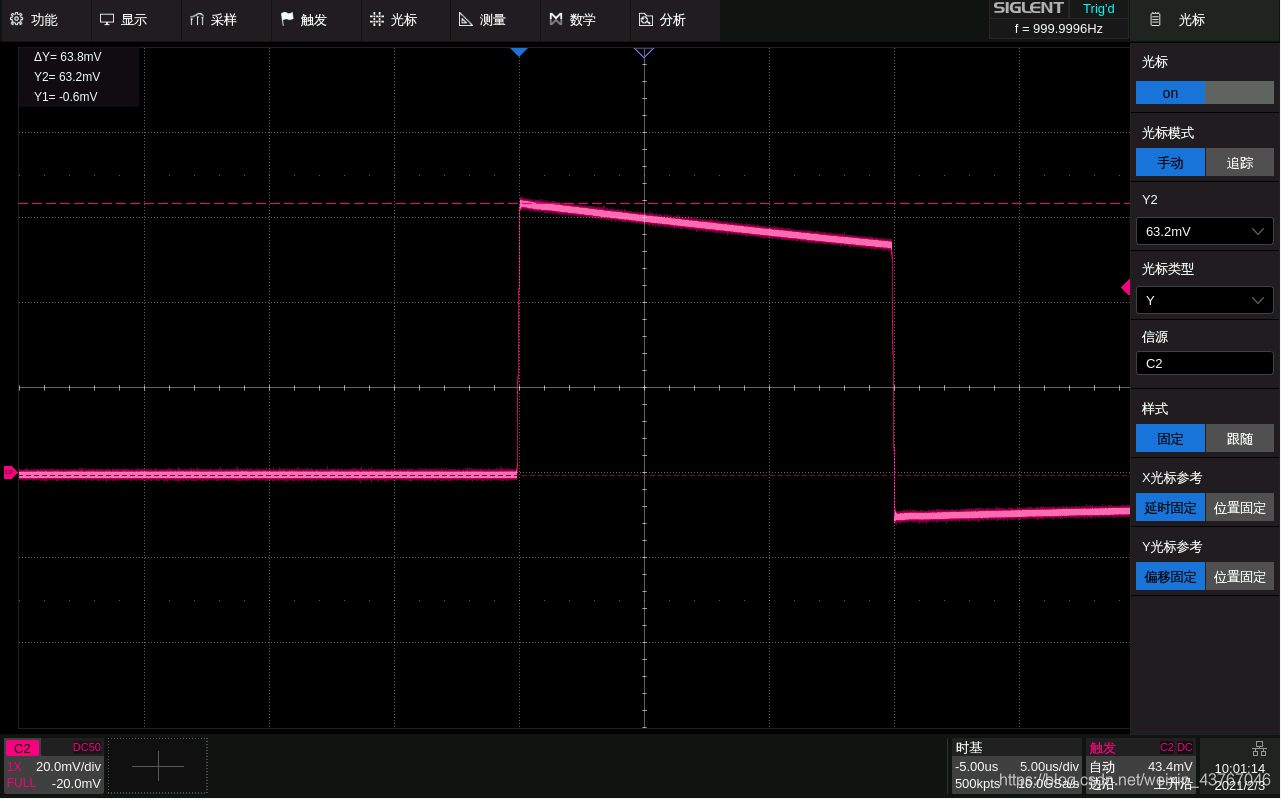

模擬束流40mA，脈寬15us：
模擬束流20mA，脈寬15us：
模擬束流10mA，脈寬15us：

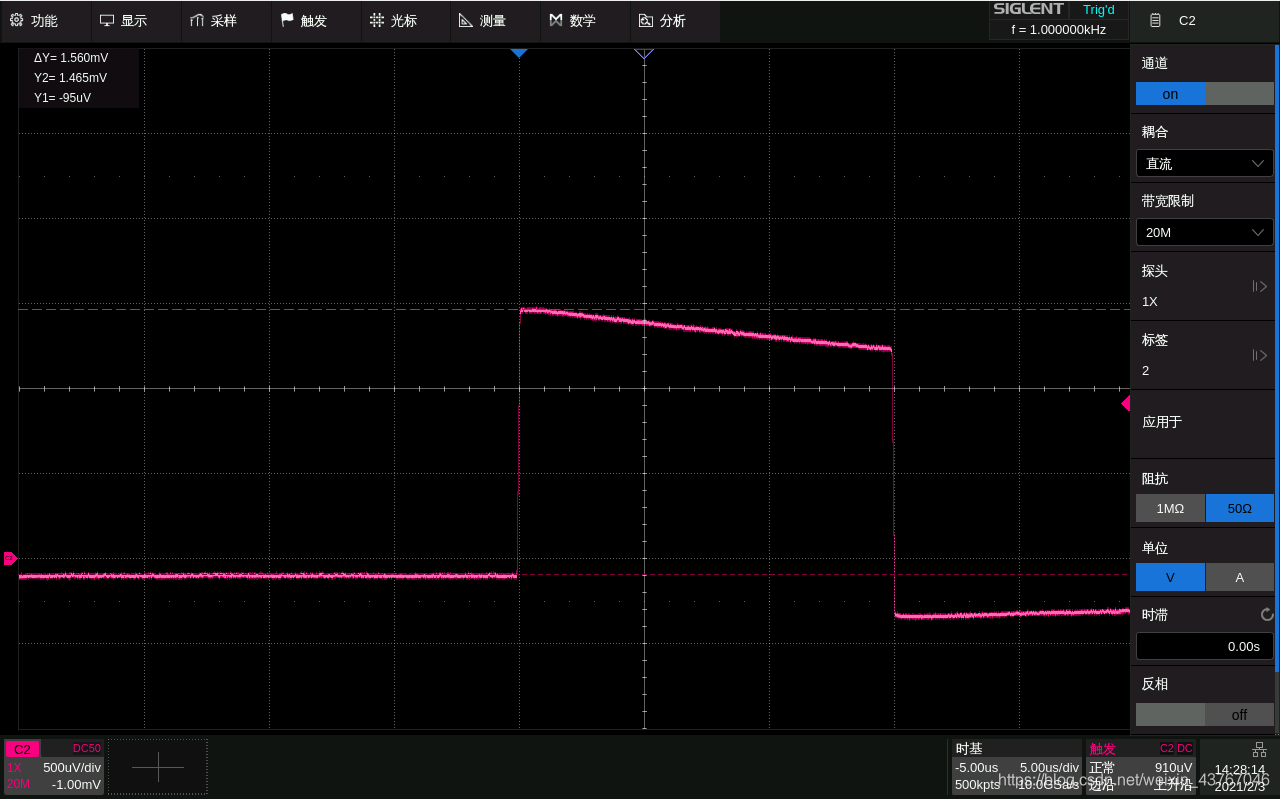

模擬束流1mA，脈寬15us：

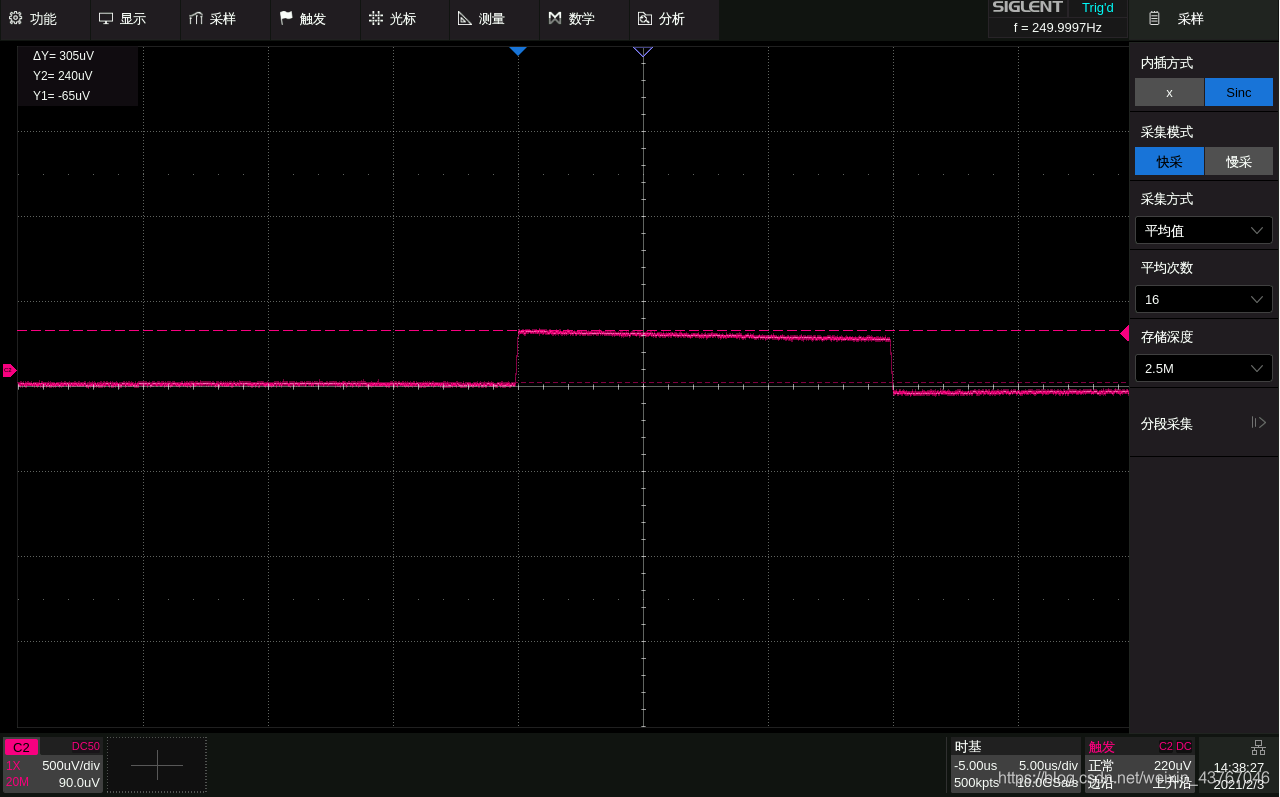

模擬束流0.2mA，脈寬15us：
各流強的資料匯總：
400mA 628mV
300mA 479mV
200mA 320mV
150mA 241mV
100mA 159.5mV
80mA 129mV
40mA 63.8mV
20mA 31.1mV
10mA 15.6mV
1mA 1.56mV
0.2mA 0.305mV
從波形可看出400mA~0.2mA的線性度很好，計算靈敏度和頂降，以400mA信號為例：前沿628mV，后沿536mV，15us的頂降為(628-536)/628 =14.6%，靈敏度：628mV/400mA=1.57V/A，
特別值得一提的是標定用的鼎陽SDS6204 12bit示波器，在0.2mA模擬束流時，0.3mV幅度的信號，依然能夠檢出，在帶寬限制在20MHz以及波形平均16次的情況下，能看到非常纖細的波形曲線（見最后一幅圖），10mA以上的波形圖都是沒有平均的，
對于小信號的波形檢測，強烈推薦使用該型號示波器，
