#ENSP單臂路由#

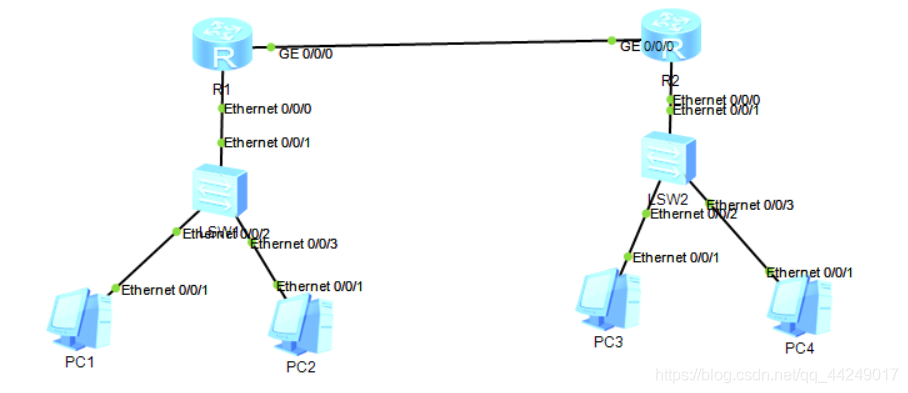

結構拓撲圖
- PC端配置
PC1
IP：192.168.1.1
子網掩碼：255.255.255.0
網關：192.168.1.254
PC2
IP：192.168.2.1
子網掩碼：255.255.255.0
網關：192.168.2.254
PC3
IP：192.168.3.1
子網掩碼：255.255.255.0
網關：192.168.3.254
PC4
IP：192.168.4.1
子網掩碼：255.255.255.0
網關：192.168.4.254 - 交換機配置
LSW1與LSW2配置類似,下文中給到LSW1的配置供參考
[LSW1]vlan batch 10 20
[LSW1]int e0/0/2
[LSW1-Ethernet0/0/2]port link-type access
[LSW1-Ethernet0/0/2]port default vlan 10
[LSW1-Ethernet0/0/2]q
[LSW1]int e0/0/3
[LSW1-Ethernet0/0/3]port link-type access
[LSW1-Ethernet0/0/3]port default vlan 20
[LSW1-Ethernet0/0/3]q
[LSW1]int e0/0/1
[LSW1-Ethernet0/0/1]port link-type trunk
[LSW1-Ethernet0/0/1]port trunk allow-pass vlan all
- 路由器配置
R1與R2的配置分別如下
[R1]int e0/0/0.10
[R1-Ethernet0/0/0.10]ip address 192.168.1.254 24
[R1-Ethernet0/0/0.10]dot1q termination vid 10 //封裝dot1q協議 讓該子介面對應vlan10
[R1-Ethernet0/0/0.10]arp broadcast enable //開啟廣播 若不開啟廣播將無法正常通信
[R1-Ethernet0/0/0.10]q
[R1]interface e0/0/0.20
[R1-Ethernet0/0/0.20]ip address 192.168.2.254 24
[R1-Ethernet0/0/0.20]dot1q termination vid 20 //封裝dot1q協議 讓該子介面對應vlan20
[R1-Ethernet0/0/0.20]arp broadcast enable //開啟廣播 若不開啟廣播將無法正常通信
[R1-Ethernet0/0/0.20]q
[R1]ip route-static 192.168.3.0 255.255.255.0 12.0.0.2 //配置通往R3的靜態路由
[R1]ip route-static 192.168.4.0 255.255.255.0 12.0.0.2 //配置通往R4的靜態路由
[R2]int e0/0/0.10
[R2-Ethernet0/0/0.10]ip address 192.168.3.254 24
[R2-Ethernet0/0/0.10]dot1q termination vid 10 //封裝dot1q協議 讓該子介面對應vlan10
[R2-Ethernet0/0/0.10]arp broadcast enable //開啟廣播 若不開啟廣播將無法正常通信
[R2-Ethernet0/0/0.10]q
[R2]interface e0/0/0.20
[R2-Ethernet0/0/0.20]ip address 192.168.4.254 24
[R2-Ethernet0/0/0.20]dot1q termination vid 20 //封裝dot1q協議 讓該子介面對應vlan20
[R2-Ethernet0/0/0.20]arp broadcast enable //開啟廣播 若不開啟廣播將無法正常通信
[R2-Ethernet0/0/0.20]q
[R2]ip route-static 192.168.1.0 255.255.255.0 12.0.0.1 //配置通往R1的靜態路由
[R2]ip route-static 192.168.2.0 255.255.255.0 12.0.0.1 //配置通往R2的靜態路由
- 檢驗連通性

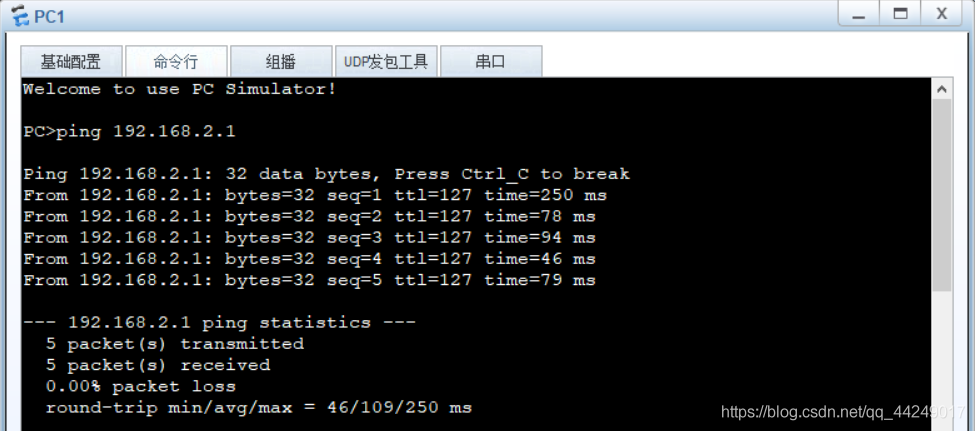

PC1 ping PC2

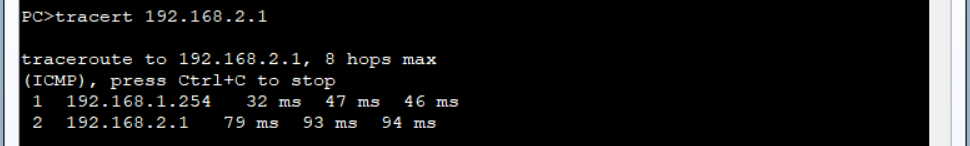

跟蹤路徑

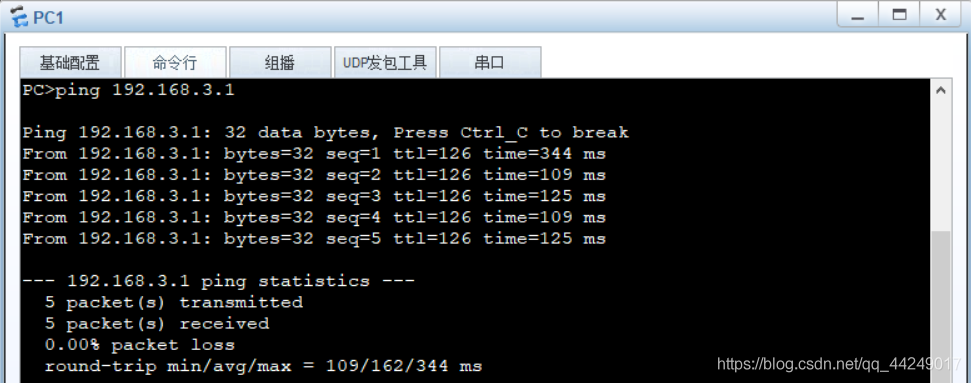

PC1 ping PC3

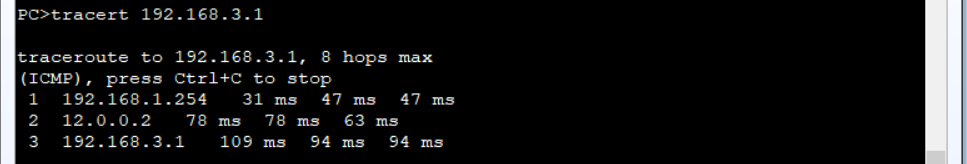

跟蹤路徑

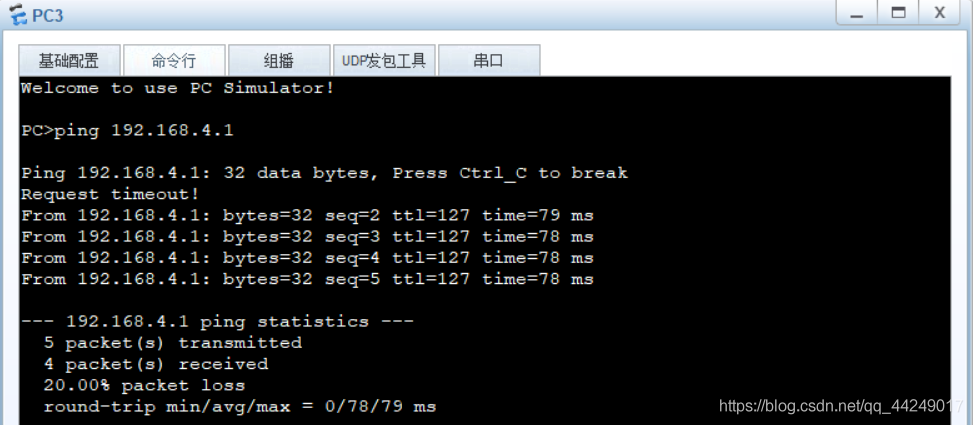

PC3 ping PC4

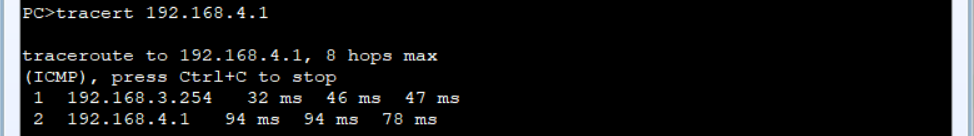

跟蹤路徑
總結
單臂路由一般在路由器的一個介面有多個連接的網段時使用,讓不同vlan的設備間可以進行通信.
交換機中只看MAC地址,而路由器中只看IP地址,所以在交換機和路由器相連的介面一定要開啟dot1q協議并開啟廣播.
