一、RTC簡介

實時時鐘（RTC） 是一個獨立的 BCD 定時器/計數器， RTC 提供具有可編程鬧鐘中斷功能的日歷時鐘/日歷，RTC 還包含具有中斷功能的周期性可編程喚醒標志，兩個 32 位暫存器包含二進碼十進數格式 (BCD) 的秒、分鐘、小時（ 12 或 24 小時制）、星期幾、日期、月份和年份，此外，還可提供二進制格式的亞秒值，系統可以自動將月份的天數補償為 28、29（閏年）、30 和 31 天，只要芯片的備用電源一直供電，RTC上的時間會一直走，

STM32 的 RTC 外設（Real Time Clock），實質是一個掉電后還繼續運行的定時器，從定時器的角度來說，相對于通用定時器 TIM 外設，它十分簡單，只有很純粹的計時和觸發中斷的功能；但從掉電還繼續運行的角度來說，它卻是 STM32 中唯一一個具有如此強大功能的外設，所以 RTC 外設的復雜之處并不在于它的定時功能，而在于它掉電還繼續運行的特性，在主電源 VDD有效的情況下(待機)，RTC 還可以配置鬧鐘事件使 STM32 退出待機模式，

二、新建工程

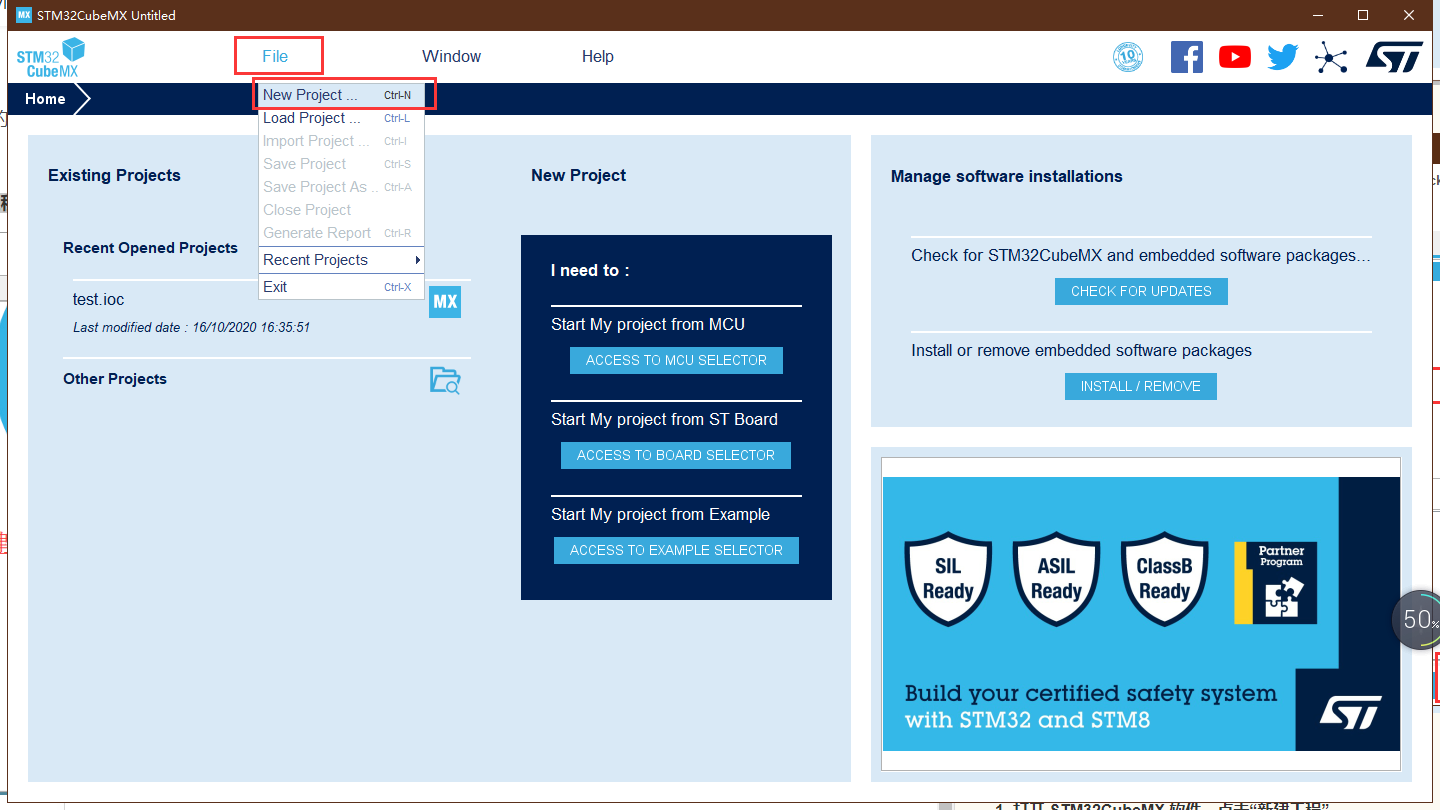

1. 打開 STM32CubeMX 軟體，點擊“新建工程”

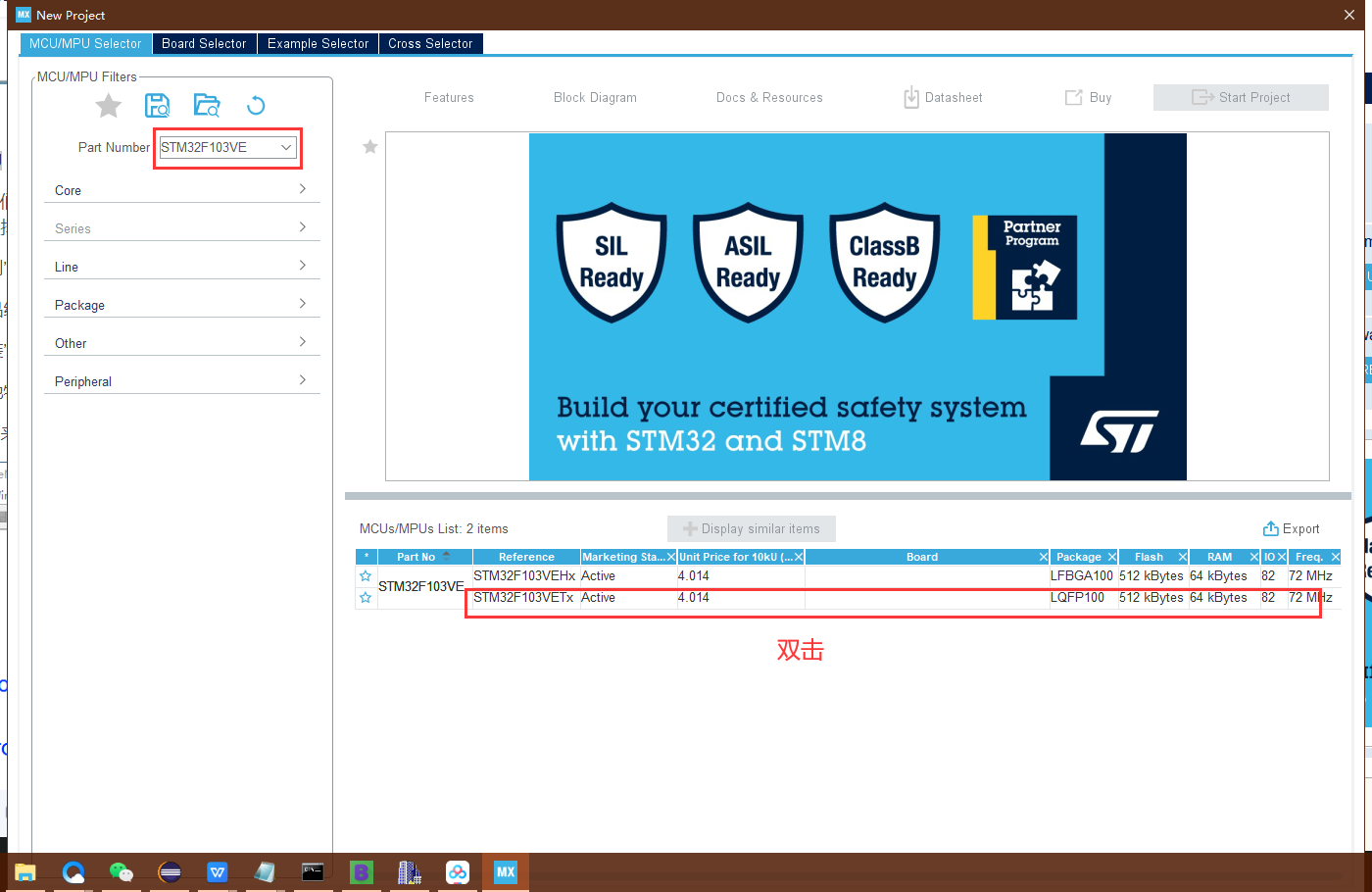

2. 選擇 MCU 和封裝

3. 配置時鐘

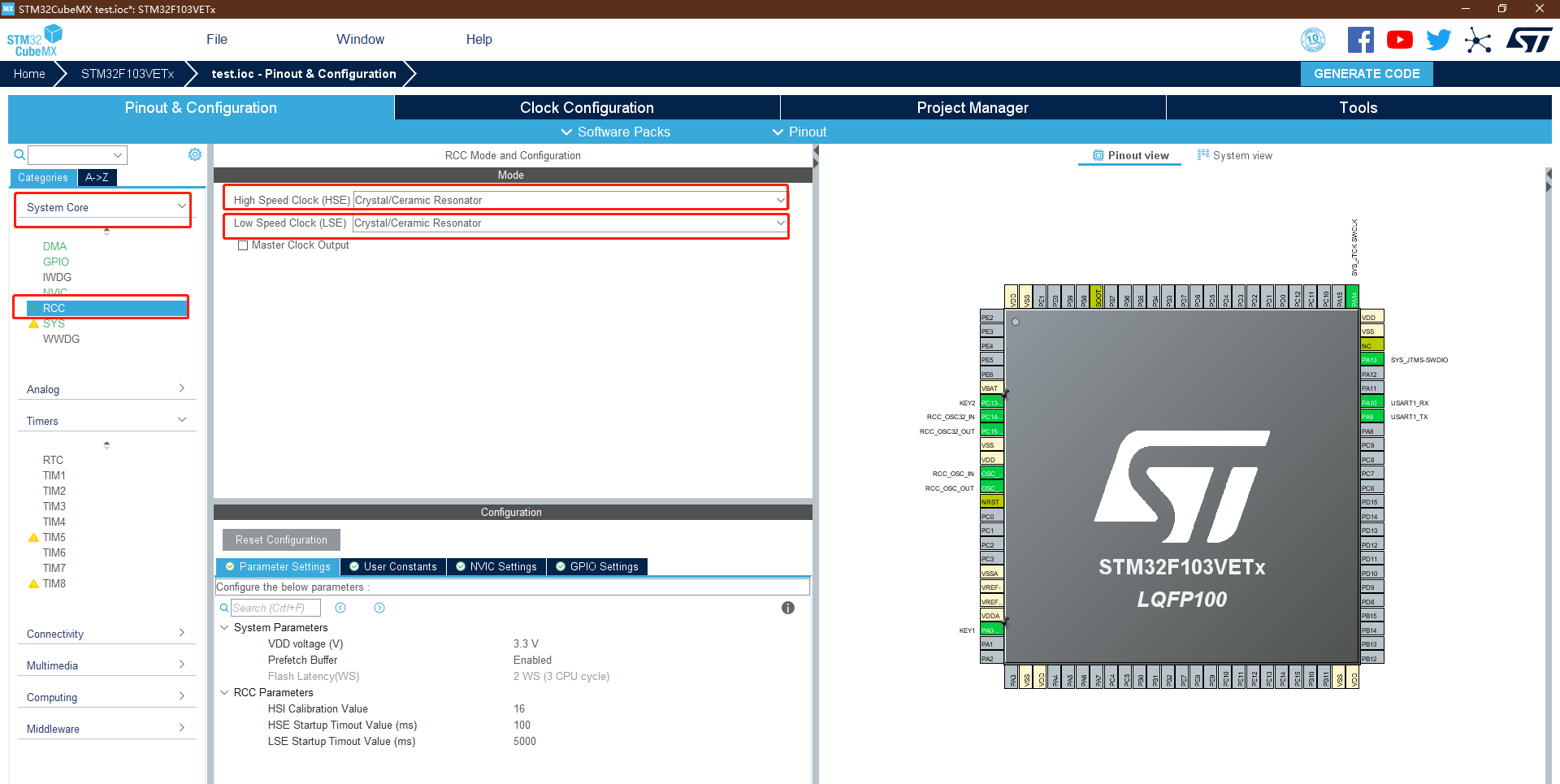

RCC 設定，選擇 HSE(外部高速時鐘) 為 Crystal/Ceramic Resonator(晶振/陶瓷諧振器)
開啟 LSE(外部低速時鐘) 為 Crystal/Ceramic Resonator(晶振/陶瓷諧振器)

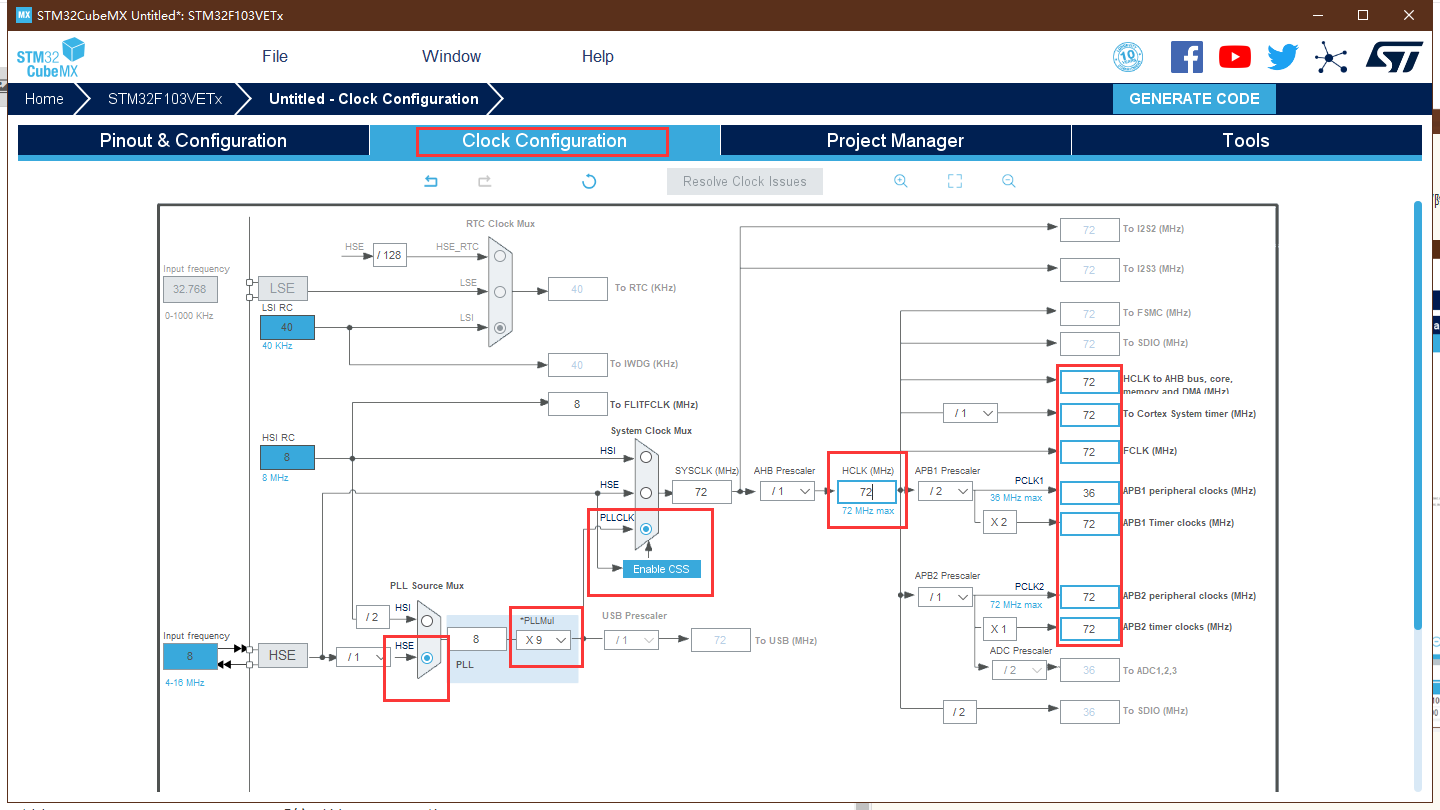

選擇 Clock Configuration，配置系統時鐘 SYSCLK 為 72MHz
修改 HCLK 的值為 72 后，輸入回車，軟體會自動修改所有配置

4. 配置除錯模式
非常重要的一步，否則會造成第一次燒錄程式后續無法識別除錯器

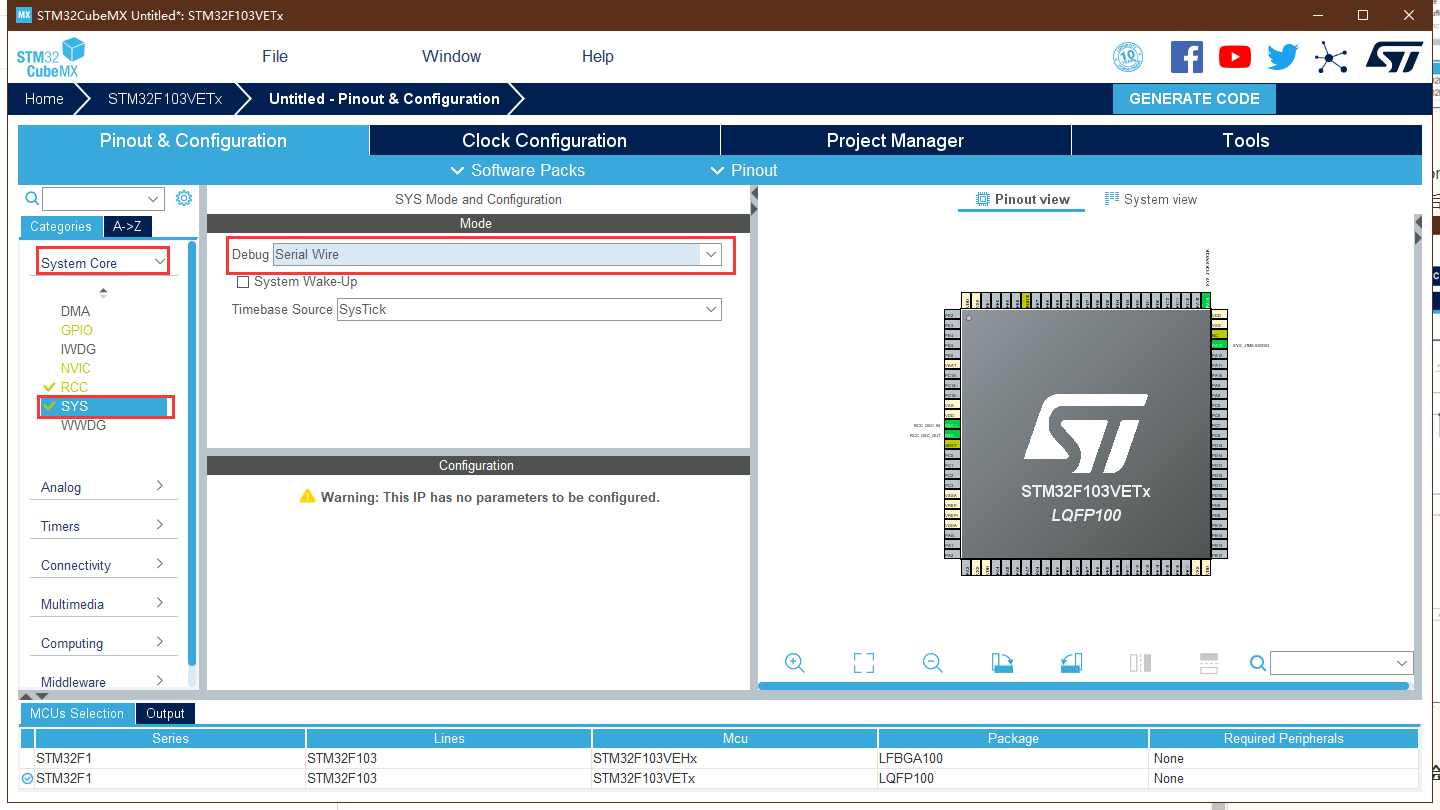

SYS 設定，選擇 Debug 為 Serial Wire

三、RTC

3.1 選擇時鐘

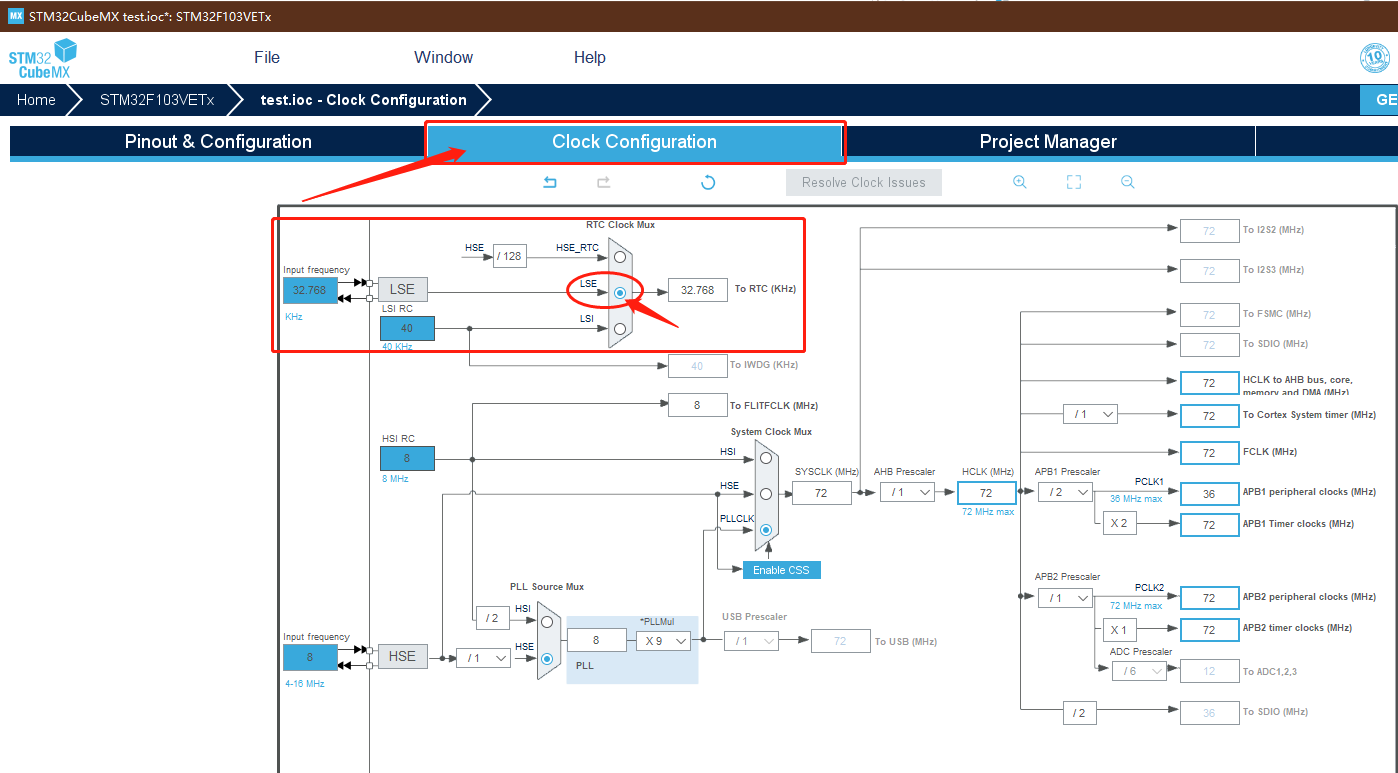

選擇 Clock Configuration，RTC 時鐘選擇為 外部低速晶振（LSE），頻率為 32.768KHz，

RTC 設備因為其獨特的運行方式（即掉電依舊運行）使用 HSE 分頻時鐘或者 LSI 的時候,在主電源 VDD 掉電的情況下,這兩個時鐘來源都會受到影響，資源消耗太大，小小的紐扣電池根本吃不消，沒法保證 RTC 正常作業.所以 RTC 一般都時鐘低速外部時鐘 LSE，

3.2 引數配置

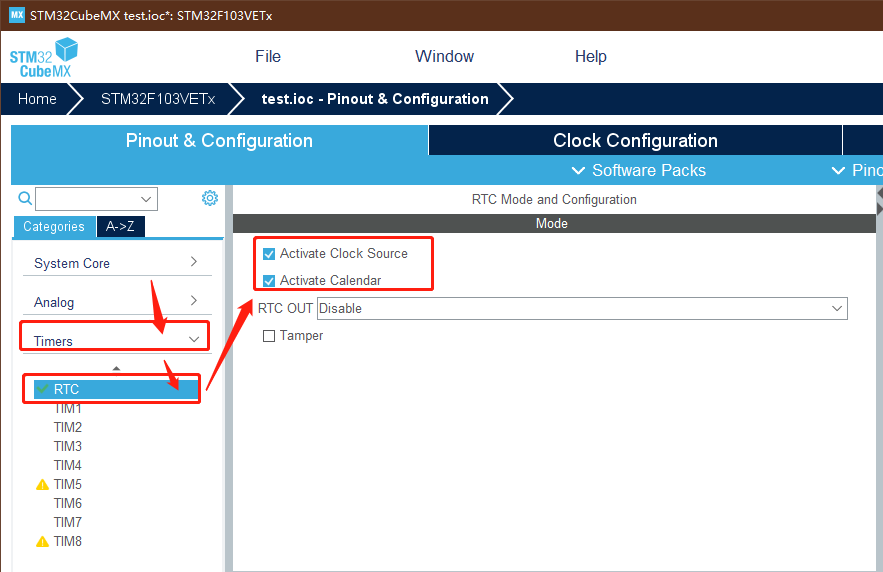

在 Timers 中選擇 RTC 設定，并勾選 Activate Clock Source 激活時鐘源，勾選 Activate Calendar 激活萬年歷，

RTC OUT：Disable（是否使能 tamper（PC13）引腳上輸出校正的秒脈沖時鐘）
Tamper：不勾選（是否使能tamper（PC13）引腳作為入侵檢測功能）

RTC校驗功能，使能侵入檢測功能，RTC時鐘經64分頻輸出到侵入檢測引腳TAMPER上
當 TAMPER引腳上的信號從 0變成1或者從 1變成 0(取決于備份控制暫存器BKP_CR的 TPAL位)，會產生一個侵入檢測事件，侵入檢測事件將所有資料備份暫存器內容清除，

在 Parameter Settings 進行具體引數配置，

Calendar Time

Data Format（日期格式）：BCD data format
HAL庫是否存在BUG待驗證

Hours（小時）
Minutes（分鐘）
Seconds（秒）

Calendat Date

Week Day（星期）
Month（月份）
Date（日期）
Year（年份）

3.3 生成代碼

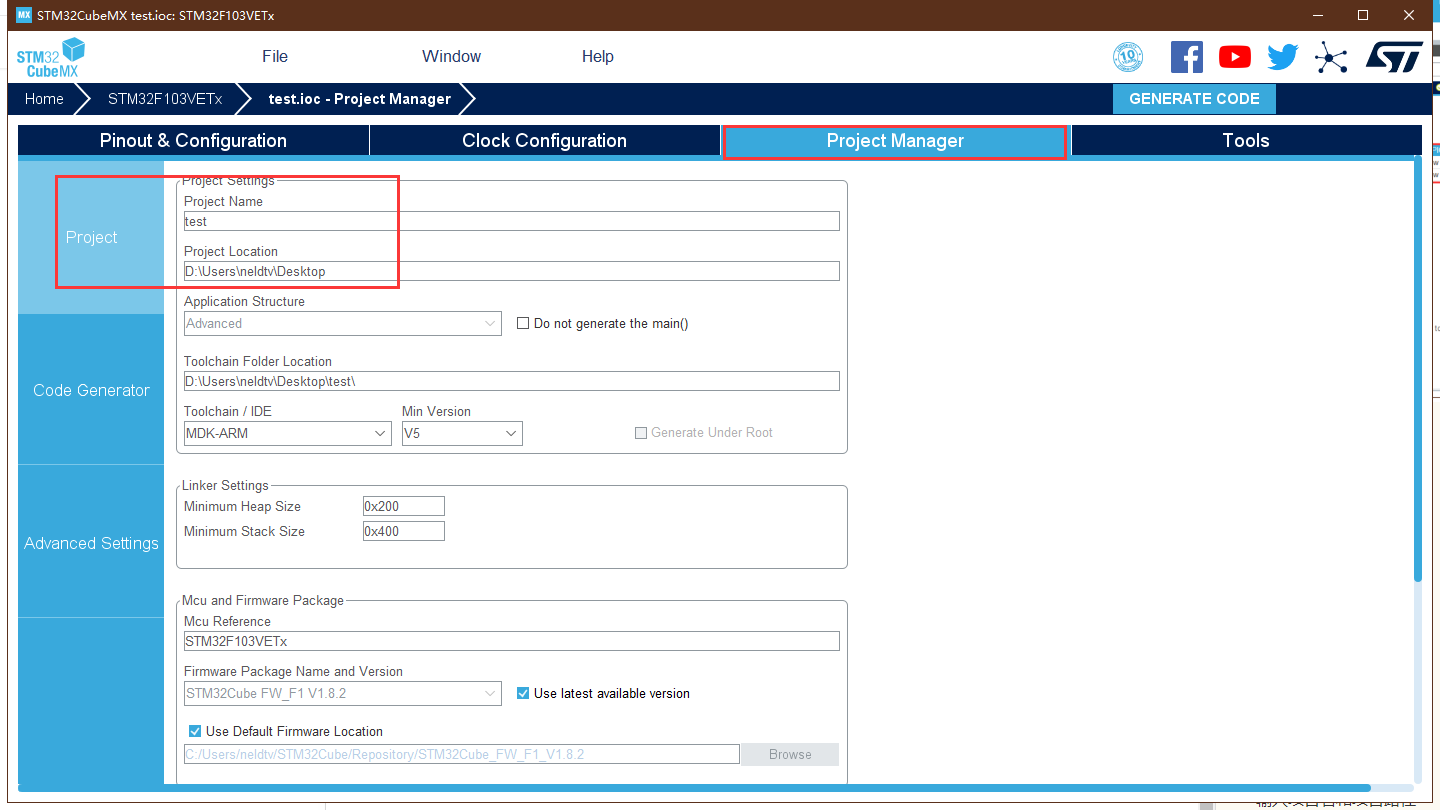

輸入專案名和專案路徑

選擇應用的 IDE 開發環境 MDK-ARM V5

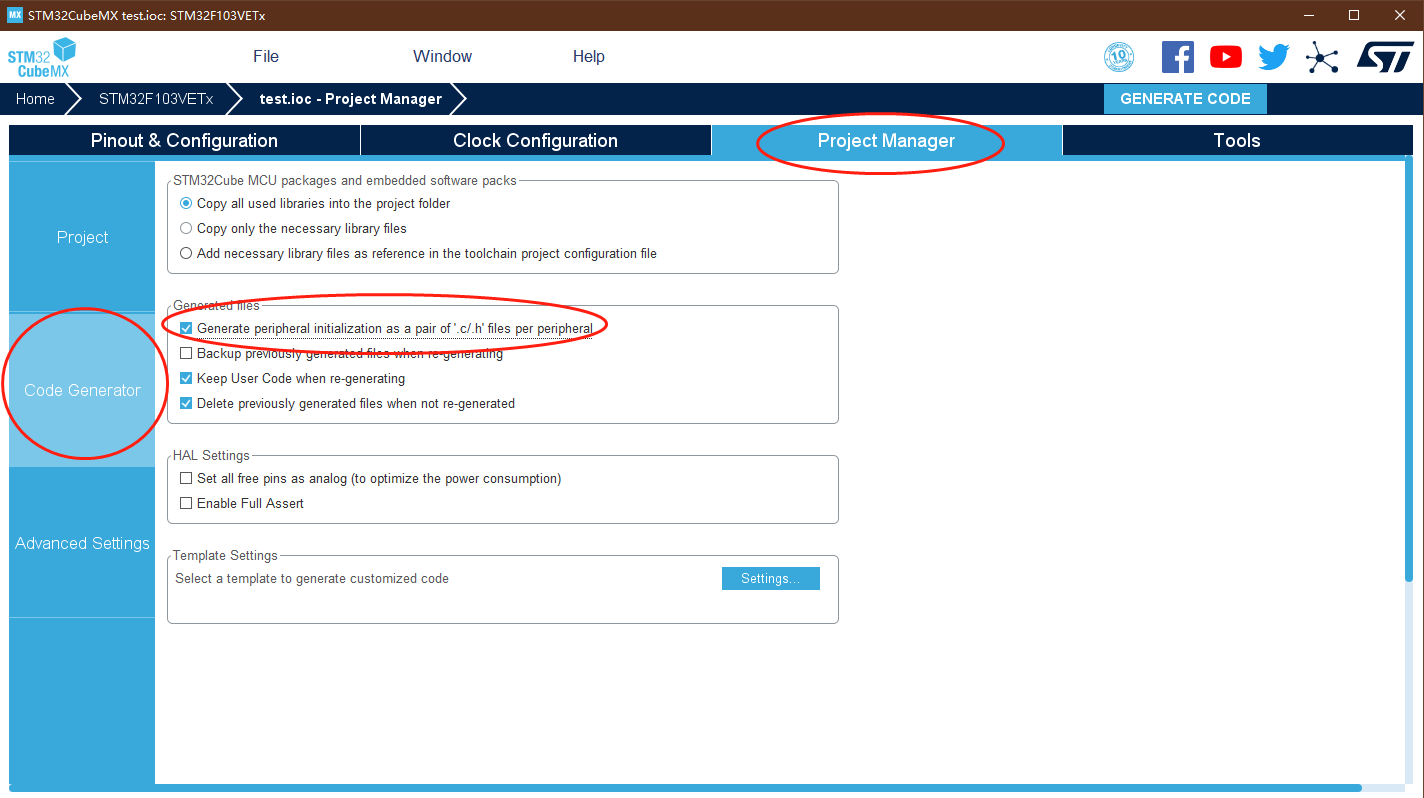

每個外設生成獨立的 ’.c/.h’ 檔案
不勾：所有初始化代碼都生成在 main.c
勾選：初始化代碼生成在對應的外設檔案，如 GPIO 初始化代碼生成在 gpio.c 中，

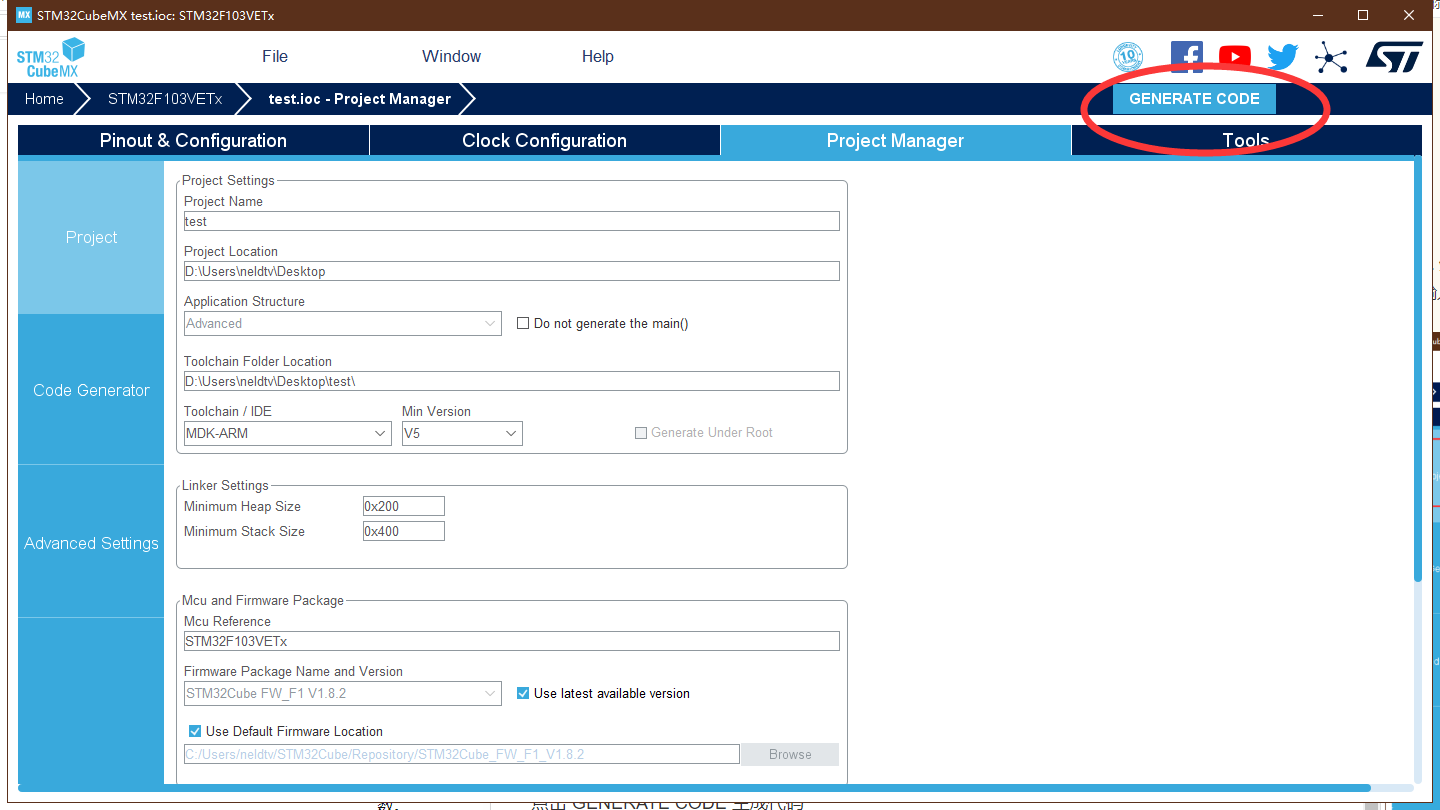

點擊 GENERATE CODE 生成代碼

3.4 添加全域變數

在 main.c 頭部添加 RTC 相關結構體 GetData 和 GetTime

/* Private variables ---------------------------------------------------------*/
RTC_HandleTypeDef hrtc;

UART_HandleTypeDef huart1;

/* USER CODE BEGIN PV */
RTC_DateTypeDef GetData;  //獲取日期結構體
RTC_TimeTypeDef GetTime;   //獲取時間結構體
/* USER CODE END PV */

3.5 添加讀取時間函式

在while回圈中添加：

/**

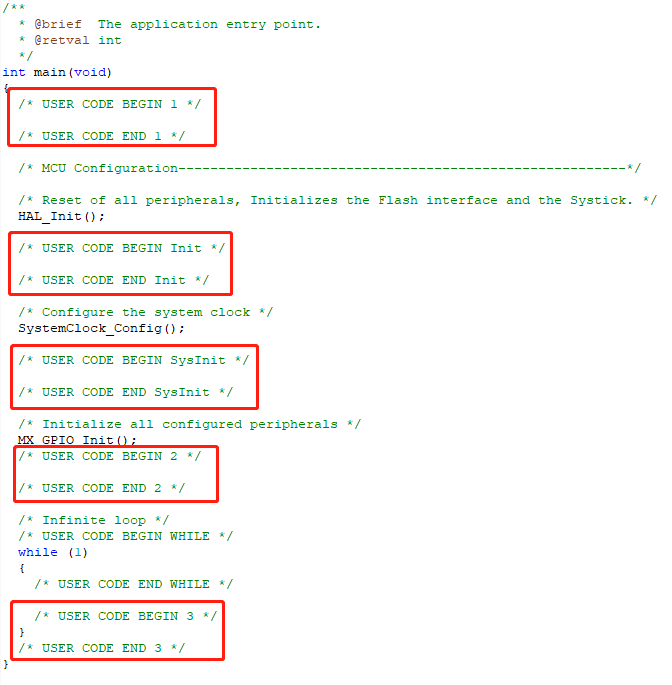

  * @brief  The application entry point.
  * @retval int
  */
int main(void)
{
  /* USER CODE BEGIN 1 */

  /* USER CODE END 1 */

  /* MCU Configuration--------------------------------------------------------*/

  /* Reset of all peripherals, Initializes the Flash interface and the Systick. */
  HAL_Init();

  /* USER CODE BEGIN Init */

  /* USER CODE END Init */

  /* Configure the system clock */
  SystemClock_Config();

  /* USER CODE BEGIN SysInit */

  /* USER CODE END SysInit */

  /* Initialize all configured peripherals */
  MX_USART1_UART_Init();
  MX_RTC_Init();
  /* USER CODE BEGIN 2 */

  /* USER CODE END 2 */

  /* Infinite loop */
  /* USER CODE BEGIN WHILE */
  while (1)
  {
    /* Get the RTC current Time */
    HAL_RTC_GetTime(&hrtc, &GetTime, RTC_FORMAT_BIN);
    /* Get the RTC current Date */
    HAL_RTC_GetDate(&hrtc, &GetData, RTC_FORMAT_BIN);

    /* Display date Format : yy/mm/dd */
    printf("%02d/%02d/%02d\r\n",2000 + GetData.Year, GetData.Month, GetData.Date);
    /* Display time Format : hh:mm:ss */
    printf("%02d:%02d:%02d\r\n",GetTime.Hours, GetTime.Minutes, GetTime.Seconds);

    printf("\r\n");

    HAL_Delay(1000);

    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */
  }
  /* USER CODE END 3 */
}
