STM32F103 實體應用（9）——I2C讀寫24C02

2021-02-05 16:40:14 其他

一、應用簡介

I2C 通訊協議(Inter－Integrated Circuit)是由 Phiilps 公司開發的，由于它引腳少，硬體實作簡單，可擴展性強，不需要 USART、CAN 等通訊協議的外部收發設備，現在被廣泛地使用在系統內多個集成電路(IC)間的通訊，

在計算機科學里，大部分復雜的問題都可以通過分層來簡化，如芯片被分為內核層和片上外設；STM32 標準庫則是在暫存器與用戶代碼之間的軟體層，對于通訊協議，我們也以分層的方式來理解，最基本的是把它分為物理層和協議層，物理層規定通訊系統中具有機械、電子功能部分的特性，確保原始資料在物理媒體的傳輸，協議層主要規定通訊邏輯，統一收發雙方的資料打包、解包標準，簡單來說物理層規定我們用嘴巴還是用肢體來交流，協議層則規定我們用中文還是英文來交流，

下面我們分別對 I2C 協議的物理層及協議層進行講解，

1.1 物理層


它的物理層有如下特點：

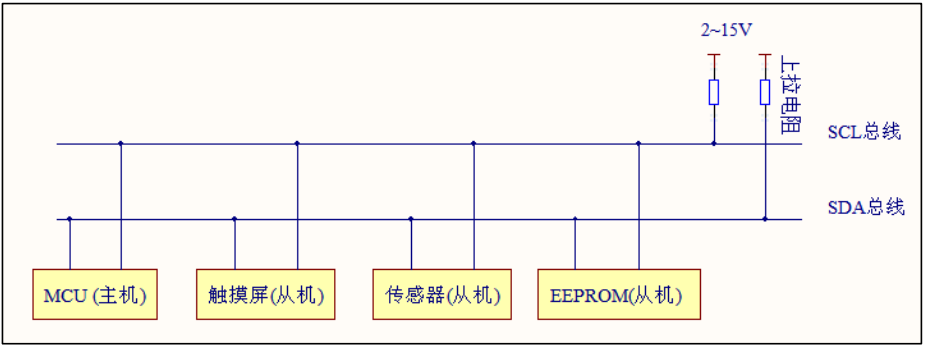

(1) 它是一個支持設備的總線，“總線”指多個設備共用的信號線，在一個 I2C 通訊總線中，可連接多個 I2C 通訊設備，支持多個通訊主機及多個通訊從機，

(2) 一個 I2C 總線只使用兩條總線線路，一條雙向串行資料線(SDA) ，一條串行時鐘線(SCL)，資料線即用來表示資料，時鐘線用于資料收發同步，

(3) 每個連接到總線的設備都有一個獨立的地址，主機可以利用這個地址進行不同設備之間的訪問，

(4) 總線通過上拉電阻接到電源，當 I2C 設備空閑時，會輸出高阻態，而當所有設備都空閑，都輸出高阻態時，由上拉電阻把總線拉成高電平，

(5) 多個主機同時使用總線時，為了防止資料沖突，會利用仲裁方式決定由哪個設備占用總線，

(6) 具有三種傳輸模式：標準模式傳輸速率為 100kbit/s ，快速模式為 400kbit/s ，高速模式下可達 3.4Mbit/s，但目前大多 I2C 設備尚不支持高速模式，

(7) 連接到相同總線的 IC 數量受到總線的最大電容 400pF 限制 ，

1.2 協議層

I2C 的協議定義了通訊的起始和停止信號、資料有效性、回應、仲裁、時鐘同步和地址廣播等環節，

1.2.1 I2C基本讀寫程序

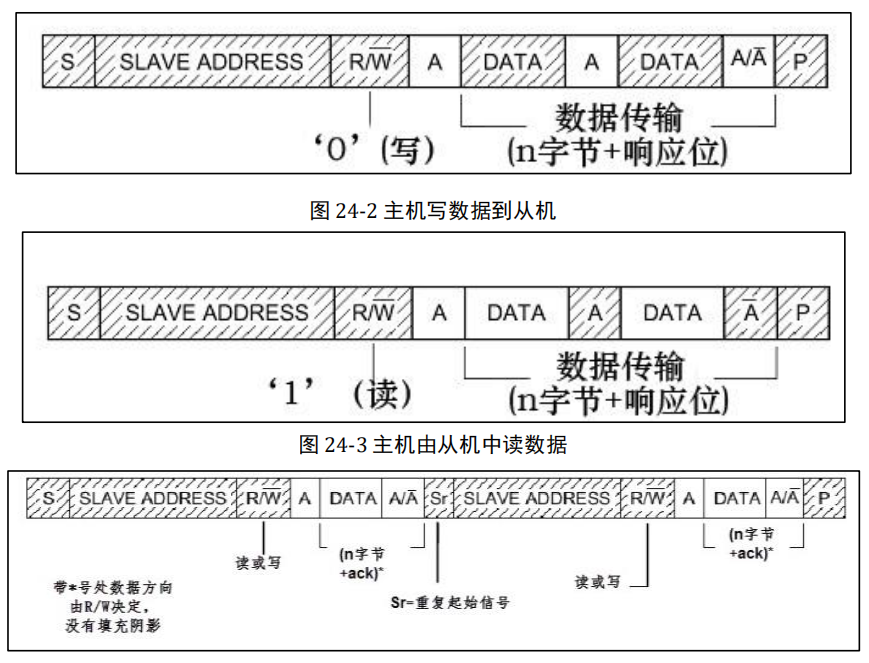

先看看 I2C 通訊程序的基本結構，它的通訊程序見下圖，

S ： 傳輸開始信號
SLAVE_ADDRESS: 從機地址
R/W： 傳輸方向選擇位，1 為讀，0 為寫
A/ A： 應答(ACK)或非應答(NACK)信號
P ： 停止傳輸信號

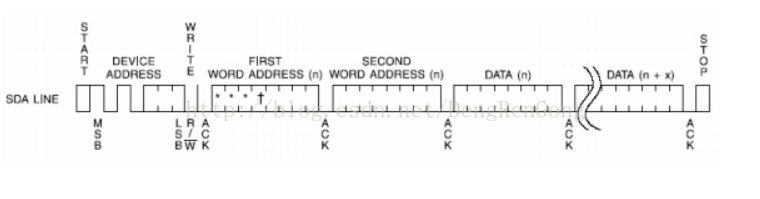

1.2.2 I2C頁寫

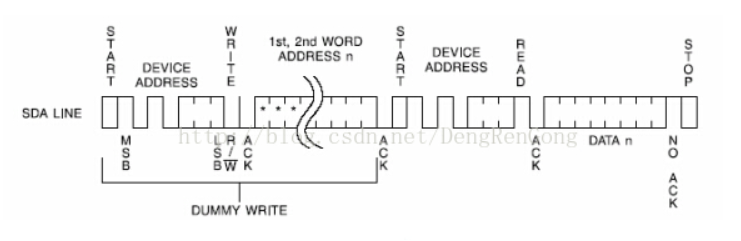

1.2.3 I2C隨機讀

1.2.4 I2C起始停止信號

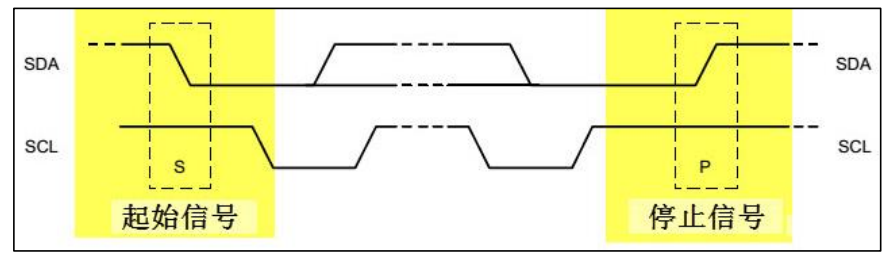

前文中提到的起始(S)和停止§信號是兩種特殊的狀態，見上圖，當 SCL 線是高電平時 SDA 線從高電平向低電平切換，這個情況表示通訊的起始，當 SCL 是高電平時 SDA 線由低電平向高電平切換，表示通訊的停止，起始和停止信號一般由主機產生，

1.2.5 I2C應答非應答信號

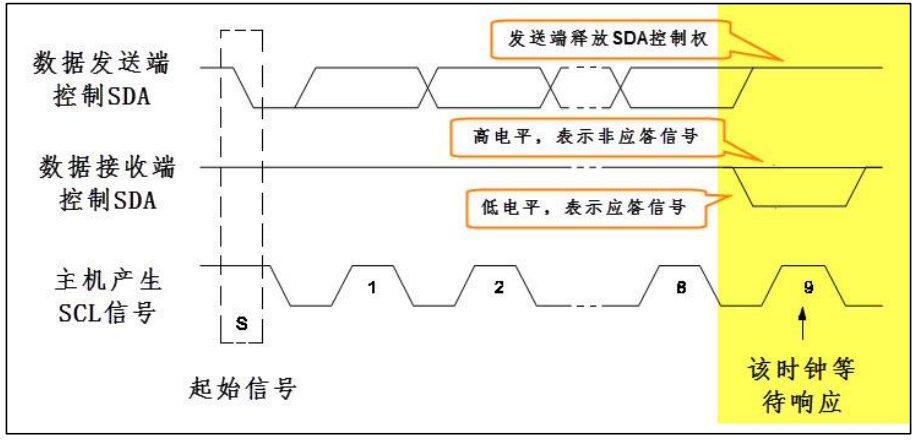

I2C 的資料和地址傳輸都帶回應，回應包括“應答(ACK)”和“非應答(NACK)”兩種信號，作為資料接收端時，當設備(無論主從機)接收到 I2C 傳輸的一個位元組資料或地址后，若希望對方繼續發送資料，則需要向對方發送“應答(ACK)”信號，發送方會繼續發送下一個資料；若接收端希望結束資料傳輸，則向對方發送“非應答(NACK)”信號，發送方接收到該信號后會產生一個停止信號，結束信號傳輸，見上圖，

2.2 配置代碼

示例直接采用野火的軟體I2C，這里串口列印我就不貼了，自己翻看以前的文章，
board_i2c.h

/**===========================================================================
  @file     board_i2c.h
  @brief    本檔案是用于I2C驅動
  @author   青梅煮久
  @version  r0.1
  @date     2021/01/13
----------------------------------------------------------------------------
  Remark: (備注描述)
  使用野火的軟體I2C
----------------------------------------------------------------------------
                                History
----------------------------------------------------------------------------
  <Date>     | <Version> | <Author>       | <Description>
-------------|-----------|----------------|---------------------------------
  2021/01/13 | r0.1      | 青梅煮久        | 創建
-------------|-----------|----------------|---------------------------------
             |           |                |
-------------|-----------|----------------|---------------------------------
             |           |                |
-------------|-----------|----------------|---------------------------------
             |           |                |
============================================================================*/
#ifndef _BOARD_I2C_H
#define _BOARD_I2C_H

/*********************************************************************
 * INCLUDES
 */
#include <inttypes.h>

/*********************************************************************
 * DEFINITIONS
 */
#define EEPROM_I2C_WR	0		/* 寫控制bit */
#define EEPROM_I2C_RD	1		/* 讀控制bit */


/* 定義I2C總線連接的GPIO埠, 用戶只需要修改下面4行代碼即可任意改變SCL和SDA的引腳 */
#define EEPROM_GPIO_PORT_I2C	GPIOB			/* GPIO埠 */
#define EEPROM_RCC_I2C_PORT 	RCC_APB2Periph_GPIOB		/* GPIO埠時鐘 */
#define EEPROM_I2C_SCL_PIN		GPIO_Pin_6			/* 連接到SCL時鐘線的GPIO */
#define EEPROM_I2C_SDA_PIN		GPIO_Pin_7			/* 連接到SDA資料線的GPIO */


/* 定義讀寫SCL和SDA的宏，已增加代碼的可移植性和可閱讀性 */
#if 0	/* 條件編譯： 1 選擇GPIO的庫函式實作IO讀寫 */
	#define EEPROM_I2C_SCL_1()  GPIO_SetBits(EEPROM_GPIO_PORT_I2C, EEPROM_I2C_SCL_PIN)		/* SCL = 1 */
	#define EEPROM_I2C_SCL_0()  GPIO_ResetBits(EEPROM_GPIO_PORT_I2C, EEPROM_I2C_SCL_PIN)		/* SCL = 0 */

	#define EEPROM_I2C_SDA_1()  GPIO_SetBits(EEPROM_GPIO_PORT_I2C, EEPROM_I2C_SDA_PIN)		/* SDA = 1 */
	#define EEPROM_I2C_SDA_0()  GPIO_ResetBits(EEPROM_GPIO_PORT_I2C, EEPROM_I2C_SDA_PIN)		/* SDA = 0 */

	#define EEPROM_I2C_SDA_READ()  GPIO_ReadInputDataBit(EEPROM_GPIO_PORT_I2C, EEPROM_I2C_SDA_PIN)	/* 讀SDA口線狀態 */
#else	/* 這個分支選擇直接暫存器操作實作IO讀寫 */
    /*　注意：如下寫法，在IAR最高級別優化時，會被編譯器錯誤優化 */
	#define EEPROM_I2C_SCL_1()  EEPROM_GPIO_PORT_I2C->BSRR = EEPROM_I2C_SCL_PIN				/* SCL = 1 */
	#define EEPROM_I2C_SCL_0()  EEPROM_GPIO_PORT_I2C->BRR = EEPROM_I2C_SCL_PIN				/* SCL = 0 */

	#define EEPROM_I2C_SDA_1()  EEPROM_GPIO_PORT_I2C->BSRR = EEPROM_I2C_SDA_PIN				/* SDA = 1 */
	#define EEPROM_I2C_SDA_0()  EEPROM_GPIO_PORT_I2C->BRR = EEPROM_I2C_SDA_PIN				/* SDA = 0 */

	#define EEPROM_I2C_SDA_READ()  ((EEPROM_GPIO_PORT_I2C->IDR & EEPROM_I2C_SDA_PIN) != 0)	/* 讀SDA口線狀態 */
#endif


/*********************************************************************
 * API FUNCTIONS
 */
void i2c_Start(void);
void i2c_Stop(void);
void i2c_SendByte(uint8_t _ucByte);
uint8_t i2c_ReadByte(void);
uint8_t i2c_WaitAck(void);
void i2c_Ack(void);
void i2c_NAck(void);
uint8_t i2c_CheckDevice(uint8_t _Address);


#endif /* _BOARD_I2C_H */

board_i2c.c

/**===========================================================================
  @file     board_i2c.c
  @brief    本檔案是用于I2C驅動
  @author   青梅煮久
  @version  r0.1
  @date     2021/01/13
----------------------------------------------------------------------------
  Remark: (備注描述)
  	應用說明：
	在訪問I2C設備前，請先呼叫 i2c_CheckDevice() 檢測I2C設備是否正常，該函式會配置GPIO
----------------------------------------------------------------------------
                                History
----------------------------------------------------------------------------
  <Date>     | <Version> | <Author>       | <Description>
-------------|-----------|----------------|---------------------------------
  2021/01/13 | r0.1      | 青梅煮久        | 創建
-------------|-----------|----------------|---------------------------------
             |           |                |
-------------|-----------|----------------|---------------------------------
             |           |                |
-------------|-----------|----------------|---------------------------------
             |           |                |
============================================================================*/

/*********************************************************************
 * INCLUDES
 */
#include "board_i2c.h"
#include "stm32f10x.h"

static void i2c_CfgGpio(void);
static void i2c_Delay(void);

/*********************************************************************
 * PUBLIC FUNCTIONS
 */
/**
 @brief CPU發起I2C總線啟動信號
 @param 無
 @return 無
*/
void i2c_Start(void)
{
	/* 當SCL高電平時，SDA出現一個下跳沿表示I2C總線啟動信號 */
	EEPROM_I2C_SDA_1();
	EEPROM_I2C_SCL_1();
	i2c_Delay();
	EEPROM_I2C_SDA_0();
	i2c_Delay();
	EEPROM_I2C_SCL_0();
	i2c_Delay();
}

/**
 @brief CPU發起I2C總線停止信號
 @param 無
 @return 無
*/
void i2c_Stop(void)
{
	/* 當SCL高電平時，SDA出現一個上跳沿表示I2C總線停止信號 */
	EEPROM_I2C_SDA_0();
	EEPROM_I2C_SCL_1();
	i2c_Delay();
	EEPROM_I2C_SDA_1();
}

/**
 @brief CPU向I2C總線設備發送8bit資料
 @param ucByte -[in] 等待發送的位元組
 @return 無
*/
void i2c_SendByte(uint8_t _ucByte)
{
	uint8_t i;

	/* 先發送位元組的高位bit7 */
	for (i = 0; i < 8; i++)
	{
		if (_ucByte & 0x80)
		{
			EEPROM_I2C_SDA_1();
		}
		else
		{
			EEPROM_I2C_SDA_0();
		}
		i2c_Delay();
		EEPROM_I2C_SCL_1();
		i2c_Delay();
		EEPROM_I2C_SCL_0();
		if (i == 7)
		{
			 EEPROM_I2C_SDA_1(); // 釋放總線
		}
		_ucByte <<= 1;	/* 左移一個bit */
		i2c_Delay();
	}
}

/**
 @brief CPU從I2C總線設備讀取8bit資料
 @param 無
 @return 讀到的資料
*/
uint8_t i2c_ReadByte(void)
{
	uint8_t i;
	uint8_t value;

	/* 讀到第1個bit為資料的bit7 */
	value = 0;
	for (i = 0; i < 8; i++)
	{
		value <<= 1;
		EEPROM_I2C_SCL_1();
		i2c_Delay();
		if (EEPROM_I2C_SDA_READ())
		{
			value++;
		}
		EEPROM_I2C_SCL_0();
		i2c_Delay();
	}
	return value;
}

/**
 @brief CPU產生一個時鐘，并讀取器件的ACK應答信號
 @param 無
 @return 回傳0表示正確應答，1表示無器件回應
*/
uint8_t i2c_WaitAck(void)
{
	uint8_t re;

	EEPROM_I2C_SDA_1();	/* CPU釋放SDA總線 */
	i2c_Delay();
	EEPROM_I2C_SCL_1();	/* CPU驅動SCL = 1, 此時器件會回傳ACK應答 */
	i2c_Delay();
	if (EEPROM_I2C_SDA_READ())	/* CPU讀取SDA口線狀態 */
	{
		re = 1;
	}
	else
	{
		re = 0;
	}
	EEPROM_I2C_SCL_0();
	i2c_Delay();
	return re;
}

/**
 @brief CPU產生一個ACK信號
 @param 無
 @return 無
*/
void i2c_Ack(void)
{
	EEPROM_I2C_SDA_0();	/* CPU驅動SDA = 0 */
	i2c_Delay();
	EEPROM_I2C_SCL_1();	/* CPU產生1個時鐘 */
	i2c_Delay();
	EEPROM_I2C_SCL_0();
	i2c_Delay();
	EEPROM_I2C_SDA_1();	/* CPU釋放SDA總線 */
}

/**
 @brief CPU產生1個NACK信號
 @param 無
 @return 無
*/
void i2c_NAck(void)
{
	EEPROM_I2C_SDA_1();	/* CPU驅動SDA = 1 */
	i2c_Delay();
	EEPROM_I2C_SCL_1();	/* CPU產生1個時鐘 */
	i2c_Delay();
	EEPROM_I2C_SCL_0();
	i2c_Delay();
}

/**
 @brief 檢測I2C總線設備，CPU向發送設備地址，然后讀取設備應答來判斷該設備是否存在
 @param _Address -[in] 設備的I2C總線地址
 @return 0 表示正確， 回傳1表示未探測到
*/
uint8_t i2c_CheckDevice(uint8_t _Address)
{
	uint8_t ucAck;

	i2c_CfgGpio();		/* 配置GPIO */


	i2c_Start();		/* 發送啟動信號 */

	/* 發送設備地址+讀寫控制bit（0 = w， 1 = r) bit7 先傳 */
	i2c_SendByte(_Address | EEPROM_I2C_WR);
	ucAck = i2c_WaitAck();	/* 檢測設備的ACK應答 */

	i2c_Stop();			/* 發送停止信號 */

	return ucAck;
}


/*********************************************************************
 * LOCAL FUNCTIONS
 */
/**
 @brief 配置I2C總線的GPIO，采用模擬IO的方式實作
 @param 無
 @return 無
*/
static void i2c_CfgGpio(void)
{
	GPIO_InitTypeDef GPIO_InitStructure;

	RCC_APB2PeriphClockCmd(EEPROM_RCC_I2C_PORT, ENABLE);	/* 打開GPIO時鐘 */

	GPIO_InitStructure.GPIO_Pin = EEPROM_I2C_SCL_PIN | EEPROM_I2C_SDA_PIN;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_OD;  	/* 開漏輸出 */
	GPIO_Init(EEPROM_GPIO_PORT_I2C, &GPIO_InitStructure);

	/* 給一個停止信號, 復位I2C總線上的所有設備到待機模式 */
	i2c_Stop();
}

/**
 @brief I2C總線位延遲，最快400KHz
 @param 無
 @return 無
*/
static void i2c_Delay(void)
{
	uint8_t i;

	/*　
	 	下面的時間是通過邏輯分析儀測驗得到的，
    作業條件：CPU主頻72MHz ，MDK編譯環境，1級優化

		回圈次數為10時，SCL頻率 = 205KHz
		回圈次數為7時，SCL頻率 = 347KHz， SCL高電平時間1.5us，SCL低電平時間2.87us
	 	回圈次數為5時，SCL頻率 = 421KHz， SCL高電平時間1.25us，SCL低電平時間2.375us
	*/
	for (i = 0; i < 10; i++);
}

board_eeprom.h

/**===========================================================================
  @file     board_eeprom.h
  @brief    本檔案是用于EEPROM(AT24C02)驅動
  @author   青梅煮久
  @version  r0.1
  @date     2021/01/14
----------------------------------------------------------------------------
  Remark: (備注描述)

----------------------------------------------------------------------------
                                History
----------------------------------------------------------------------------
  <Date>     | <Version> | <Author>       | <Description>
-------------|-----------|----------------|---------------------------------
  2021/01/14 | r0.1      | 青梅煮久        | 創建
-------------|-----------|----------------|---------------------------------
             |           |                |
-------------|-----------|----------------|---------------------------------
             |           |                |
-------------|-----------|----------------|---------------------------------
             |           |                |
============================================================================*/
#ifndef __I2C_EE_H
#define	__I2C_EE_H

/*********************************************************************
 * INCLUDES
 */
#include "stm32f10x.h"

/*********************************************************************
 * DEFINITIONS
 */
/*
 * AT24C02 2kb = 2048bit = 2048/8 B = 256 B
 * 32 pages of 8 bytes each
 *
 * Device Address
 * 1 0 1 0 A2 A1 A0 R/W
 * 1 0 1 0 0  0  0  0 = 0XA0
 * 1 0 1 0 0  0  0  1 = 0XA1
 */

/* AT24C01/02每頁有8個位元組
 * AT24C04/08A/16A每頁有16個位元組
 */

#define EEPROM_DEV_ADDR			0xA0		/* 24xx02的設備地址 */
#define EEPROM_PAGE_SIZE		  8			  /* 24xx02的頁面大小 */
#define EEPROM_SIZE				  256			  /* 24xx02總容量 */

/*********************************************************************
 * API FUNCTIONS
 */
uint8_t ee_CheckOk(void);
uint8_t ee_ReadBytes(uint8_t *_pReadBuf, uint16_t _usAddress, uint16_t _usSize);
uint8_t ee_WriteBytes(uint8_t *_pWriteBuf, uint16_t _usAddress, uint16_t _usSize);
void ee_Erase(void);
uint8_t ee_Test(void);


#endif /* __I2C_EE_H */

board_eeprom.c

/**===========================================================================
  @file     board_eeprom.c
  @brief    本檔案是用于EEPROM(AT24C02)驅動
  @author   青梅煮久
  @version  r0.1
  @date     2021/01/14
----------------------------------------------------------------------------
  Remark: (備注描述)

----------------------------------------------------------------------------
                                History
----------------------------------------------------------------------------
  <Date>     | <Version> | <Author>       | <Description>
-------------|-----------|----------------|---------------------------------
  2021/01/14 | r0.1      | 青梅煮久        | 創建
-------------|-----------|----------------|---------------------------------
             |           |                |
-------------|-----------|----------------|---------------------------------
             |           |                |
-------------|-----------|----------------|---------------------------------
             |           |                |
============================================================================*/

/*********************************************************************
 * INCLUDES
 */
#include "main.h"
#include "board_eeprom.h"
#include "board_i2c.h"

/*********************************************************************
 * PUBLIC FUNCTIONS
 */
/**
 @brief 判斷串行EERPOM是否正常
 @param 無
 @return 1 表示正常， 0 表示不正常
*/
uint8_t ee_CheckOk(void)
{
	if (i2c_CheckDevice(EEPROM_DEV_ADDR) == 0)
	{
		return 1;
	}
	else
	{
		/* 失敗后，切記發送I2C總線停止信號 */
		i2c_Stop();
		return 0;
	}
}

/**
 @brief 從串行EEPROM指定地址處開始讀取若干資料
 @param _pReadBuf -[in] 存放讀到的資料的緩沖區指標
 @param _usAddress -[in] 起始地址
 @param _usSize -[in] 資料長度，單位為位元組
 @return 0 表示失敗，1表示成功
*/
uint8_t ee_ReadBytes(uint8_t *_pReadBuf, uint16_t _usAddress, uint16_t _usSize)
{
	uint16_t i;

	/* 采用串行EEPROM隨即讀取指令序列，連續讀取若干位元組 */

	/* 第1步：發起I2C總線啟動信號 */
	i2c_Start();

	/* 第2步：發起控制位元組，高7bit是地址，bit0是讀寫控制位，0表示寫，1表示讀 */
	i2c_SendByte(EEPROM_DEV_ADDR | EEPROM_I2C_WR);	/* 此處是寫指令 */

	/* 第3步：等待ACK */
	if (i2c_WaitAck() != 0)
	{
		goto cmd_fail;	/* EEPROM器件無應答 */
	}

	/* 第4步：發送位元組地址，24C02只有256位元組，因此1個位元組就夠了，如果是24C04以上，那么此處需要連發多個地址 */
	i2c_SendByte((uint8_t)_usAddress);

	/* 第5步：等待ACK */
	if (i2c_WaitAck() != 0)
	{
		goto cmd_fail;	/* EEPROM器件無應答 */
	}

	/* 第6步：重新啟動I2C總線，前面的代碼的目的向EEPROM傳送地址，下面開始讀取資料 */
	i2c_Start();

	/* 第7步：發起控制位元組，高7bit是地址，bit0是讀寫控制位，0表示寫，1表示讀 */
	i2c_SendByte(EEPROM_DEV_ADDR | EEPROM_I2C_RD);	/* 此處是讀指令 */

	/* 第8步：發送ACK */
	if (i2c_WaitAck() != 0)
	{
		goto cmd_fail;	/* EEPROM器件無應答 */
	}

	/* 第9步：回圈讀取資料 */
	for (i = 0; i < _usSize; i++)
	{
		_pReadBuf[i] = i2c_ReadByte();	/* 讀1個位元組 */

		/* 每讀完1個位元組后，需要發送Ack， 最后一個位元組不需要Ack，發Nack */
		if (i != _usSize - 1)
		{
			i2c_Ack();	/* 中間位元組讀完后，CPU產生ACK信號(驅動SDA = 0) */
		}
		else
		{
			i2c_NAck();	/* 最后1個位元組讀完后，CPU產生NACK信號(驅動SDA = 1) */
		}
	}
	/* 發送I2C總線停止信號 */
	i2c_Stop();
	return 1;	/* 執行成功 */

cmd_fail: /* 命令執行失敗后，切記發送停止信號，避免影響I2C總線上其他設備 */
	/* 發送I2C總線停止信號 */
	i2c_Stop();
	return 0;
}

/**
 @brief 向串行EEPROM指定地址寫入若干資料，采用頁寫操作提高寫入效率
 @param _pWriteBuf -[in] 存放寫資料的緩沖區指標
 @param _usAddress -[in] 起始地址
 @param _usSize -[in] 資料長度，單位為位元組
 @return 0 表示失敗，1表示成功
*/
uint8_t ee_WriteBytes(uint8_t *_pWriteBuf, uint16_t _usAddress, uint16_t _usSize)
{
	uint16_t i,m;
	uint16_t usAddr;

	/*
		寫串行EEPROM不像讀操作可以連續讀取很多位元組，每次寫操作只能在同一個page，
		對于24xx02，page size = 8
		簡單的處理方法為：按位元組寫操作模式，沒寫1個位元組，都發送地址
		為了提高連續寫的效率: 本函式采用page wirte操作，
	*/

	usAddr = _usAddress;
	for (i = 0; i < _usSize; i++)
	{
		/* 當發送第1個位元組或是頁面首地址時，需要重新發起啟動信號和地址 */
		if ((i == 0) || (usAddr & (EEPROM_PAGE_SIZE - 1)) == 0)
		{
			/*　第０步：發停止信號，啟動內部寫操作　*/
			i2c_Stop();

			/* 通過檢查器件應答的方式，判斷內部寫操作是否完成, 一般小于 10ms
				CLK頻率為200KHz時，查詢次數為30次左右
			*/
			for (m = 0; m < 1000; m++)
			{
				/* 第1步：發起I2C總線啟動信號 */
				i2c_Start();

				/* 第2步：發起控制位元組，高7bit是地址，bit0是讀寫控制位，0表示寫，1表示讀 */
				i2c_SendByte(EEPROM_DEV_ADDR | EEPROM_I2C_WR);	/* 此處是寫指令 */

				/* 第3步：發送一個時鐘，判斷器件是否正確應答 */
				if (i2c_WaitAck() == 0)
				{
					break;
				}
			}
			if (m  == 1000)
			{
				goto cmd_fail;	/* EEPROM器件寫超時 */
			}

			/* 第4步：發送位元組地址，24C02只有256位元組，因此1個位元組就夠了，如果是24C04以上，那么此處需要連發多個地址 */
			i2c_SendByte((uint8_t)usAddr);

			/* 第5步：等待ACK */
			if (i2c_WaitAck() != 0)
			{
				goto cmd_fail;	/* EEPROM器件無應答 */
			}
		}

		/* 第6步：開始寫入資料 */
		i2c_SendByte(_pWriteBuf[i]);

		/* 第7步：發送ACK */
		if (i2c_WaitAck() != 0)
		{
			goto cmd_fail;	/* EEPROM器件無應答 */
		}

		usAddr++;	/* 地址增1 */
	}

	/* 命令執行成功，發送I2C總線停止信號 */
	i2c_Stop();
	return 1;

cmd_fail: /* 命令執行失敗后，切記發送停止信號，避免影響I2C總線上其他設備 */
	/* 發送I2C總線停止信號 */
	i2c_Stop();
	return 0;
}

/**
 @brief 擦除EEPROM
 @param 無
 @return 無
*/
void ee_Erase(void)
{
	uint16_t i;
	uint8_t buf[EEPROM_SIZE];

	/* 填充緩沖區 */
	for (i = 0; i < EEPROM_SIZE; i++)
	{
		buf[i] = 0x00;
	}

	/* 寫EEPROM, 起始地址 = 0，資料長度為 256 */
	if (ee_WriteBytes(buf, 0, EEPROM_SIZE) == 0)
	{
		printf("擦除eeprom出錯！\r\n");
		return;
	}
	else
	{
		printf("擦除eeprom成功！\r\n");
	}
}

/*********************************************************************
 * LOCAL FUNCTIONS
 */
/**
 @brief 延時函式
 @param 無
 @return 無
*/
static void ee_Delay(__IO uint32_t nCount)
{
	for(; nCount != 0; nCount--);
}

/**
 @brief eeprom AT24C02 讀寫測驗
 @param 無
 @return 正常回傳1，例外回傳0
*/
uint8_t ee_Test(void)
{
  uint16_t i;
	uint8_t write_buf[EEPROM_SIZE];
  uint8_t read_buf[EEPROM_SIZE];

/*-----------------------------------------------------------------------------------*/
  if (ee_CheckOk() == 0)
	{
		/* 沒有檢測到EEPROM */
		printf("沒有檢測到串行EEPROM!\r\n");

		return 0;
	}
/*------------------------------------------------------------------------------------*/
  /* 填充測驗緩沖區 */
	for (i = 0; i < EEPROM_SIZE; i++)
	{
		write_buf[i] = i;
	}
/*------------------------------------------------------------------------------------*/
  if (ee_WriteBytes(write_buf, 0, EEPROM_SIZE) == 0)
	{
		printf("寫eeprom出錯！\r\n");
		return 0;
	}
	else
	{
		printf("寫eeprom成功！\r\n");
	}

  /*寫完之后需要適當的延時再去讀，不然會出錯*/
  ee_Delay(0x0FFFFF);
/*-----------------------------------------------------------------------------------*/
  if (ee_ReadBytes(read_buf, 0, EEPROM_SIZE) == 0)
	{
		printf("讀eeprom出錯！\r\n");
		return 0;
	}
	else
	{
		printf("讀eeprom成功，資料如下：\r\n");
	}
/*-----------------------------------------------------------------------------------*/
  for (i = 0; i < EEPROM_SIZE; i++)
	{
		if(read_buf[i] != write_buf[i])
		{
			printf("0x%02X ", read_buf[i]);
			printf("錯誤:EEPROM讀出與寫入的資料不一致");
			return 0;
		}
    printf(" %02X", read_buf[i]);

		if ((i & 15) == 15)
		{
			printf("\r\n");
		}
	}
  printf("eeprom讀寫測驗成功\r\n");
  return 1;
}
/*********************************************END OF FILE**********************/

main.c

int main(void)
{
	ee_Test();
	return 0;
}

? 由 青梅煮久 寫于 2021 年 02 月 04 日

轉載請註明出處，本文鏈接：https://www.uj5u.com/qita/256875.html

標籤：其他

上一篇：8張撲克牌問題

下一篇：STM32:重定向 prinft 和 getchar 函式,但是使用程序串口出現問題

標籤雲
其他(157675) Python(38076) JavaScript(25376) Java(17977) C(15215) 區塊鏈(8255) C＃(7972) AI(7469) 爪哇(7425) MySQL(7132) html(6777) 基礎類(6313) sql(6102) 熊猫(6058) PHP(5869) 数组(5741) R(5409) Linux(5327) 反应(5209) 腳本語言(PerlPython)(5129) 非技術區(4971) Android(4554) 数据框(4311) css(4259) 节点.js(4032) C語言(3288) json(3245) 列表(3129) 扑(3119) C++語言(3117) 安卓(2998) 打字稿(2995) VBA(2789) Java相關(2746) 疑難問題(2699) 细绳(2522) 單片機工控(2479) iOS(2429) ASP.NET(2402) MongoDB(2323) 麻木的(2285) 正则表达式(2254) 字典(2211) 循环(2198) 迅速(2185) 擅长(2169) 镖(2155) 功能(1967) .NET技术(1958) Web開發(1951) python-3.x(1918) HtmlCss(1915) 弹簧靴(1913) C++(1909) xml(1889) PostgreSQL(1872) .NETCore(1853) 谷歌表格(1846) Unity3D(1843) for循环(1842)

熱門瀏覽
  • 網閘典型架構簡述

    網閘架構一般分為兩種：三主機的三系統架構網閘和雙主機的2+1架構網閘。 三主機架構分別為內端機、外端機和仲裁機。三機無論從軟體和硬體上均各自獨立。首先從硬體上來看，三機都用各自獨立的主板、記憶體及存盤設備。從軟體上來看，三機有各自獨立的作業系統。這樣能達到完全的三機獨立。對于“2+1”系統，“2”分為 ......

    uj5u.com 2020-09-10 02:00:44 more
  • 如何從xshell上傳檔案到centos linux虛擬機里

    如何從xshell上傳檔案到centos linux虛擬機里及：虛擬機CentOs下執行 yum -y install lrzsz命令，出現錯誤：鏡像無法找到軟體包 前言 一、安裝lrzsz步驟 二、上傳檔案 三、遇到的問題及解決方案 總結 前言 提示：其實很簡單，往虛擬機上安裝一個上傳檔案的工具 ......

    uj5u.com 2020-09-10 02:00:47 more
  • 一、SQLMAP入門

    一、SQLMAP入門 1、判斷是否存在注入 sqlmap.py -u 網址/id=1 id=1不可缺少。當注入點后面的引數大于兩個時。需要加雙引號， sqlmap.py -u "網址/id=1&uid=1" 2、判斷文本中的請求是否存在注入 從文本中加載http請求，SQLMAP可以從一個文本檔案中 ......

    uj5u.com 2020-09-10 02:00:50 more
  • Metasploit 簡單使用教程

    metasploit 簡單使用教程 浩先生， 2020-08-28 16:18:25 分類專欄： kail 網路安全 linux 文章標簽： linux資訊安全 編輯 著作權 metasploit 使用教程 前言 一、Metasploit是什么？ 二、準備作業 三、具體步驟 前言 Msfconsole ......

    uj5u.com 2020-09-10 02:00:53 more
  • 游戲逆向之驅動層與用戶層通訊

    驅動層代碼： #pragma once #include <ntifs.h> #define add_code CTL_CODE(FILE_DEVICE_UNKNOWN,0x800,METHOD_BUFFERED,FILE_ANY_ACCESS) /* 更多游戲逆向視頻www.yxfzedu.com ......

    uj5u.com 2020-09-10 02:00:56 more
  • 北斗電力時鐘（北斗授時服務器）讓網路資料更精準

    北斗電力時鐘（北斗授時服務器）讓網路資料更精準 北斗電力時鐘（北斗授時服務器）讓網路資料更精準 京準電子科技官微——ahjzsz 近幾年，資訊技術的得了快速發展，互聯網在逐漸普及，其在人們生活和生產中都得到了廣泛應用，并且取得了不錯的應用效果。計算機網路資訊在電力系統中的應用，一方面使電力系統的運行 ......

    uj5u.com 2020-09-10 02:01:03 more
  • 【CTF】CTFHub 技能樹 彩蛋 writeup

    ?碎碎念 CTFHub：https://www.ctfhub.com/ 筆者入門CTF時時剛開始刷的是bugku的舊平臺，后來才有了CTFHub。 感覺不論是網頁UI設計，還是題目質量，賽事跟蹤，工具軟體都做得很不錯。 而且因為獨到的金幣制度的確讓人有一種想去刷題賺金幣的感覺。 個人還是非常喜歡這個 ......

    uj5u.com 2020-09-10 02:04:05 more
  • 02windows基礎操作

    我學到了一下幾點 Windows系統目錄結構與滲透的作用 常見Windows的服務詳解 Windows埠詳解 常用的Windows注冊表詳解 hacker DOS命令詳解（net user / type /md /rd/ dir /cd /net use copy、批處理 等） 利用dos命令制作 ......

    uj5u.com 2020-09-10 02:04:18 more
  • 03.Linux基礎操作

    我學到了以下幾點 01Linux系統介紹02系統安裝，密碼啊破解03Linux常用命令04LAMP 01LINUX windows： win03 8 12 16 19 配置不繁瑣 Linux：redhat,centos(紅帽社區版)，Ubuntu server,suse unix:金融機構，證券，銀 ......

    uj5u.com 2020-09-10 02:04:30 more
  • 05HTML

    01HTML介紹 02頭部標簽講解03基礎標簽講解04表單標簽講解 HTML前段語言 js1.了解代碼2.根據代碼 懂得挖掘漏洞 （POST注入/XSS漏洞上傳）3.黑帽seo 白帽seo 客戶網站被黑帽植入劫持代碼如何處理4.熟悉html表單 <html><head><title>TDK標題，描述 ......

    uj5u.com 2020-09-10 02:04:36 more
最新发布
  • 2023年最新微信小程式抓包教程

    01 開門見山 隔一個月發一篇文章，不過分。 首先回顧一下《微信系結手機號資料庫被脫庫事件》，我也是第一時間得知了這個訊息，然后跟蹤了整件事情的經過。下面是這起事件的相關截圖以及近日流出的一萬條資料樣本： 個人認為這件事也沒什么，還不如關注一下之前45億快遞資料查詢渠道疑似在近日復活的訊息。 訊息是 ......

    uj5u.com 2023-04-20 08:48:24 more
  • web3 產品介紹：metamask 錢包 使用最多的瀏覽器插件錢包

    Metamask錢包是一種基于區塊鏈技術的數字貨幣錢包，它允許用戶在安全、便捷的環境下管理自己的加密資產。Metamask錢包是以太坊生態系統中最流行的錢包之一，它具有易于使用、安全性高和功能強大等優點。 本文將詳細介紹Metamask錢包的功能和使用方法。 一、 Metamask錢包的功能 數字資 ......

    uj5u.com 2023-04-20 08:47:46 more
  • vulnhub_Earth

    前言 靶機地址->>>vulnhub_Earth 攻擊機ip：192.168.20.121 靶機ip：192.168.20.122 參考文章 https://www.cnblogs.com/Jing-X/archive/2022/04/03/16097695.html https://www.cnb ......

    uj5u.com 2023-04-20 07:46:20 more
  • 從4k到42k，軟體測驗工程師的漲薪史，給我看哭了

    清明節一過，盲猜大家已經無心上班，在數著日子準備過五一，但一想到銀行卡里的余額……瞬間心情就不美麗了。最近，2023年高校畢業生就業調查顯示，本科畢業月平均起薪為5825元。調查一出，便有很多同學表示自己又被平均了。看著這一資料，不免讓人想到前不久中國青年報的一項調查：近六成大學生認為畢業10年內會 ......

    uj5u.com 2023-04-20 07:44:00 more
  • 最新版本 Stable Diffusion 開源 AI 繪畫工具之中文自動提詞篇

    🎈 標簽生成器 由于輸入正向提示詞 prompt 和反向提示詞 negative prompt 都是使用英文，所以對學習母語的我們非常不友好 使用網址：https://tinygeeker.github.io/p/ai-prompt-generator 這個網址是為了讓大家在使用 AI 繪畫的時候 ......

    uj5u.com 2023-04-20 07:43:36 more
  • 漫談前端自動化測驗演進之路及測驗工具分析

    隨著前端技術的不斷發展和應用程式的日益復雜，前端自動化測驗也在不斷演進。隨著 Web 應用程式變得越來越復雜，自動化測驗的需求也越來越高。如今，自動化測驗已經成為 Web 應用程式開發程序中不可或缺的一部分，它們可以幫助開發人員更快地發現和修復錯誤，提高應用程式的性能和可靠性。 ......

    uj5u.com 2023-04-20 07:43:16 more
  • CANN開發實踐：4個DVPP記憶體問題的典型案例解讀

    摘要：由于DVPP媒體資料處理功能對存放輸入、輸出資料的記憶體有更高的要求（例如，記憶體首地址128位元組對齊），因此需呼叫專用的記憶體申請介面，那么本期就分享幾個關于DVPP記憶體問題的典型案例，并給出原因分析及解決方法。 本文分享自華為云社區《FAQ_DVPP記憶體問題案例》，作者：昇騰CANN。 DVPP ......

    uj5u.com 2023-04-20 07:43:03 more
  • msf學習

    msf學習 以kali自帶的msf為例 一、msf核心模塊與功能 msf模塊都放在/usr/share/metasploit-framework/modules目錄下 1、auxiliary 輔助模塊，輔助滲透（埠掃描、登錄密碼爆破、漏洞驗證等） 2、encoders 編碼器模塊，主要包含各種編碼 ......

    uj5u.com 2023-04-20 07:42:59 more
  • Halcon軟體安裝與界面簡介

    1. 下載Halcon17版本到到本地 2. 雙擊安裝包后 3. 步驟如下 1.2 Halcon軟體安裝 界面分為四大塊 1. Halcon的五個助手 1) 影像采集助手：與相機連接，設定相機引數，采集影像 2) 標定助手：九點標定或是其它的標定，生成標定檔案及內參外參，可以將像素單位轉換為長度單位 ......

    uj5u.com 2023-04-20 07:42:17 more
  • 在MacOS下使用Unity3D開發游戲

    第一次發博客，先發一下我的游戲開發環境吧。 去年2月份買了一臺MacBookPro2021 M1pro(以下簡稱mbp)，這一年來一直在用mbp開發游戲。我大致分享一下我的開發工具以及使用體驗。 1、Unity 官網鏈接： https://unity.cn/releases 我一般使用的Apple ......

    uj5u.com 2023-04-20 07:40:19 more

Copyright © 2010-2020 有解無憂
