首先了解一下，光模塊主要作用是什么？
光模塊實際就是實作光/電、電/光轉換，即在發送端，把電信號轉換成光信號，再在接收端，把光信號轉換成電信號的模塊，
什么是白光模塊（灰光模塊）呢？
即當前普遍使用的光模塊，白光模塊單波長，一個光模塊含1個收發器（1收1發），所使用的光纖為單根單芯光纖，一般2個物理埠與其他設備對接，此型別光模塊一般適用于遠距離傳輸，當前大規模商用的資料設備的電域速率是28G波特率，即單根線路電信號最高只能達到28G波特率，除去糾錯、時鐘等開銷，有效載荷25.78G，那么當單一介面速率大于25G的時候，我們可以把四路電信號調制成一路光信號進行傳輸，或者使用彩光模塊，

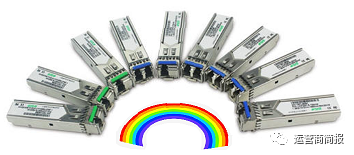

下面我們了解一下什么是彩光模塊？
彩光模塊即多波長模塊，一個模塊四個收發器（4收4發），因為40G以上的調制解調成本很高，所以彩光模塊出現，雖然收發光元器件精度沒有白光模塊好，但是它可以有效降低成本，
白光模塊因傳輸距離遠、成本高等特點，常被用做干線及40G以下速率的傳輸，而彩光模塊用于大速率的接入段線路中，
彩光模塊主要分為兩種作業模式：
-
SR4光模塊通過四個通道進行傳輸(4收4發，共8芯傳輸)，電信號首先經過激光器陣列轉換為光信號，然后光電檢測器陣列將并行光信號轉換成并行電信號，再通過與MTP/MPO連接器一起使用，信號在多模光纖上并行傳輸，最大傳輸距離為100米，
-
PSM4光模塊中4路電信號調制至4路光波道通過4個獨立的波長通道傳輸給遠端，并利用波分復用技術的合分波器將4個波長信號復用到一根單模光纖上進行傳輸，信號在單模光纖上并行傳輸，最大傳輸距離為500米，
